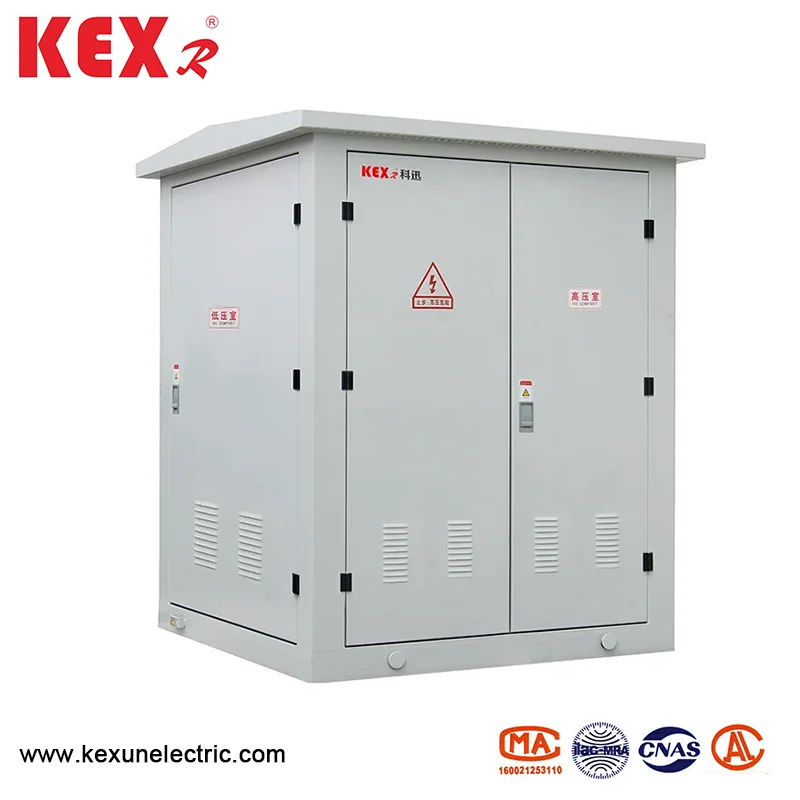

Rozvodňa typu európskeho boxu

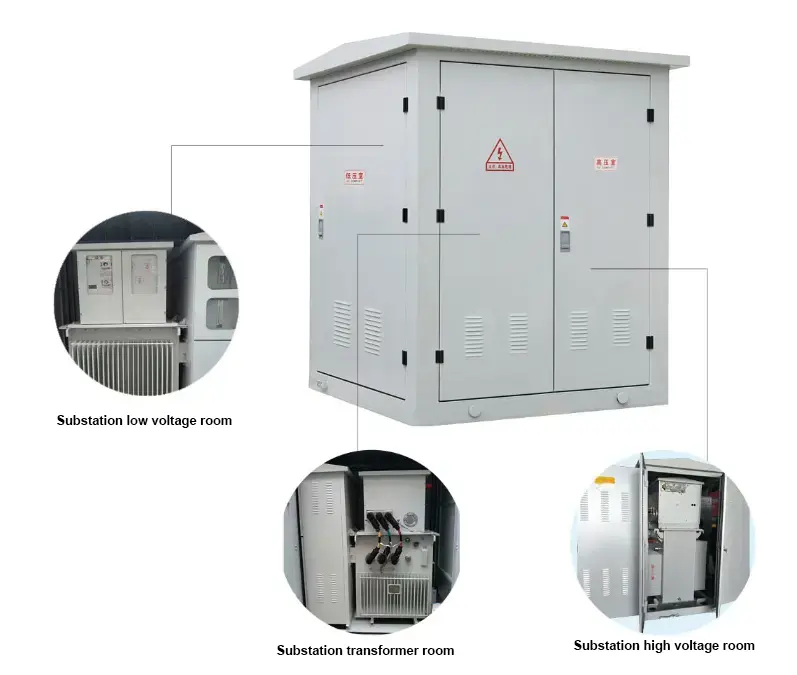

◆ Celková štruktúra

1. YB □ -12 Miniaturizovaná európska rozvodňa typu boxu je rozdelená hlavne do troch častí: miestnosť s vysokým napätím, miestnosť transformátora a nízko napätia spínač, ktoré je možné prepravovať osobitne.

2. Produkt prijíma jedinečný dizajn rozptylu tepla veľkého cyklu, aby sa zabezpečila zvýšenie úrovne teploty produktu, a samostatné tesnenie medzi miestnosťami nebude tvoriť výmenu tepla medzi miestnosťami.

3. Škrupina produktu je vyrobená z vysoko kvalitnej taniera z nehrdzavejúcej ocele. Všetky časti štruktúry oceľovej dosky prešli špeciálnym ošetrením proti korózii a štruktúra dosky z nehrdzavejúcej ocele má silný odolnosť proti korózii a dobrú mechanickú pevnosť.

4. Produkt môže byť priamo nainštalovaný v interiéri bez ďalšieho staveniska, ktorý šetrí náklady a priestor a je vhodné na inštaláciu.

◆ Komora vysokého napätia

Rozvádzače naplnené plynom SF6 Nezávisle vyvinuté našou spoločnosťou sú prijaté na vysoké napätie a všetky rozvádzače a prípojnice sú utesnené v uzavretej skrinke z nehrdzavejúcej ocele bez exponovaného nabitého tela vonku. Bezpečná prevádzka a vysoká spoľahlivosť; Plne modulárny dizajn, všetky moduly môžu realizovať režim pripojenia bočného výstupu a najvyššie rozšírenie podľa požiadaviek na spotrebu energie a v maximálnom rozsahu spĺňať potreby schémy napájania.

◆ Komora s nízkym napätím

Vstupné a výstupné čiary s nízkym napätím sú vyrobené z nových tvarovaných puzdier, ktoré majú malú veľkosť, bez oblúka a ľahko sa vymenia. Multifunkčný inteligentný komplexný regulátor ochrany a nové integrované zariadenie na kompenzáciu reaktívneho výkonu.

◆ Transformátorová komora

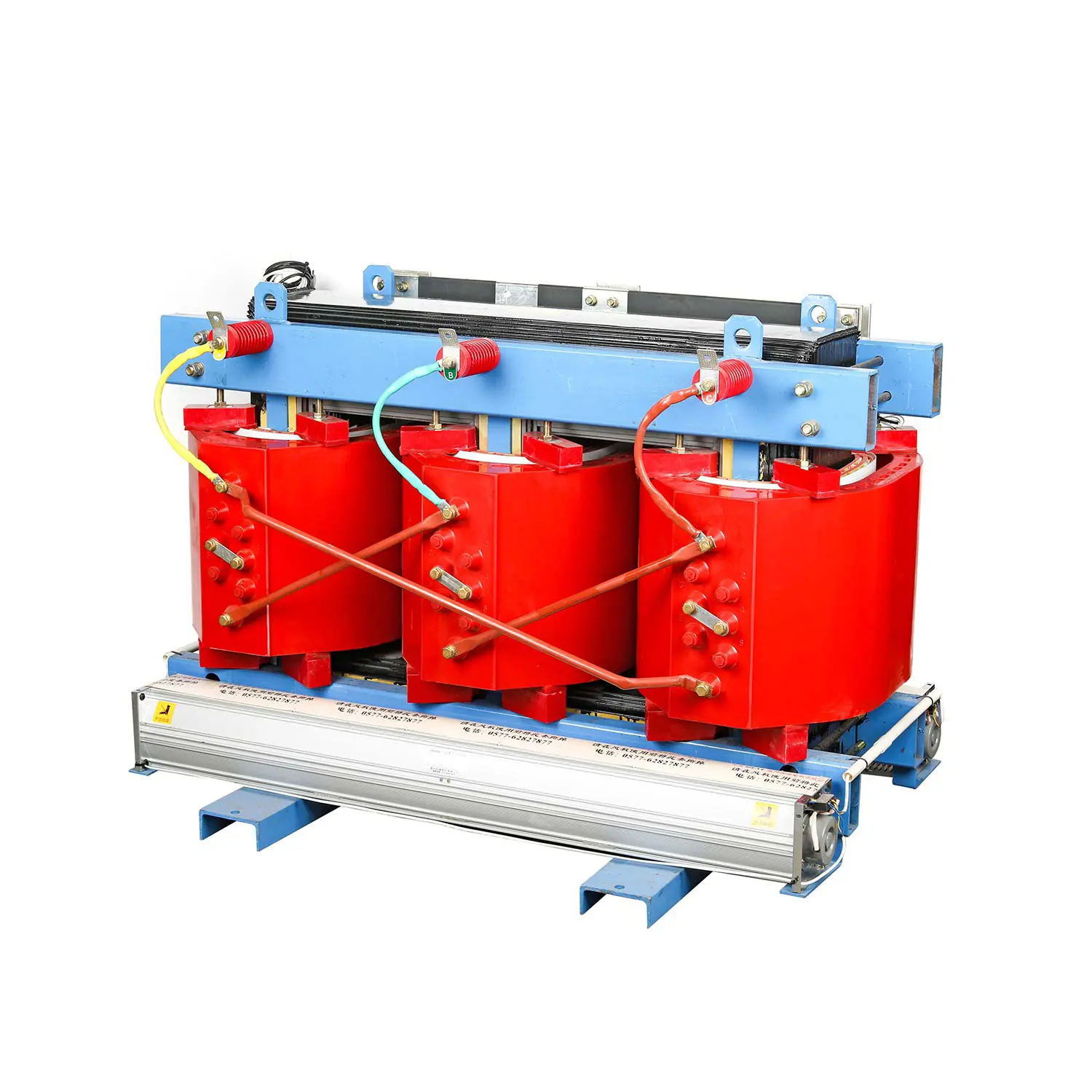

Transformátor je plne izolovaný epoxidovej živice a úroveň izolácie a tepelného odporu je F a transformátor nemá žiadne materiály podporujúce spaľovanie a nevyrába žiadny plyn ani iné medziprodukty, ktoré počas prevádzky nevedú k životnému prostrediu, takže má charakteristiku dobrej spomaľovania plašu, ochrany životného prostredia a energetického úspory.

◆ Interný odkaz

Transformátor napätia a čínsky spínač sú spojené s pevným izolovaným izolovaným káblom, ktoré sú úplne izolované a bezpečné a spoľahlivé

● Funkcia a vlastnosti

Vysoko napätia komory miniaturizovanej európskej skrinky sa skladá z prepínača vysokého napätia, poistky vysokého napätia a blesku, ktoré môžu zastaviť prenos energie a súčasne mať ochranu pred preťažením a skratom. Komora nízkeho napätia je zložená z nízko napätia vzduchového spínača, prúdového transformátora, ampéru a voltmetra. Miniaturizovaná európska rozvodňa boxu prijíma vedúcu technológiu spracovania a má dobrú odolnosť proti korózii a odolnosť proti opotrebeniu. Jeho výhodami sú flexibilná kombinácia, pohodlná prepravu, inštalácia a výstavba, nízke náklady, žiadne znečistenie a bezpečná a spoľahlivé prevádzky. Zároveň je miniaturizovaná európska rozvodňa boxu zariadením s vysokým stupňom automatizácie a je navrhnutá inteligentne, ktorá môže plne chrániť všetky časti a uspokojiť potreby bez dozoru. Všeobecne povedané, miniaturizovaná európska rozvodňa boxu je typ krabičného transformátora, ktorý šetrí investície a získava najrýchlejší účinok.

● Komora vysokého napätia

Komora vysokého napätia je všeobecne chránená kombináciou zaťaženia a poistky. Po jednej fáze poistky sa vyhodí trojfázové výlety. Spínače zaťaženia sú k dispozícii v type komprimovaného vzduchu, typu vákua, typu hexafluoridu sulfur atď., Ktoré môžu distribuovať prevádzkový mechanizmus a realizovať automatickú aktualizáciu; Poistkou je poistka s obmedzujúcou prúdom vysokého napätia s útočníkom, ktorá má spoľahlivú akciu a veľkú lámavú kapacitu. Hlavné technické parametre nájdete v tabuľke nižšie. Pre transformátory nad 800 kVA môžu byť na ochranu vybrané vákuové ističe, ako sú Zn12, Zn28 a Vs1.

● Komora s nízkym napätím

Hlavná strana spínača v komore s nízkym napätím prijíma univerzálny alebo inteligentný istič, ktorý môže selektívne chrániť obvod; Výstupný spínač prijíma nový typ spínača plastového plášťa, ktorý má malú veľkosť a krátky oblúk, až do 30 obvodov; Existujú režimy prepínania stykača a bezkontaktné, z ktorých si môžu používatelia vybrať.

● Transformátor

YB □ -12 Miniaturizovaná európska rozvodňa typu boxu Vyberte transformátory série s nízkym skratom, olejové, plne zapečatené transformátory S9, S10 a S11, alebo si vyberte transformátory izolovaného na živicu alebo NOMEX, ktoré sú izolované na papieri izolované na životné prostredie, a dno je vybavené vozom, aby sa uľahčil vstup a existoval transformátor.

● Tabuľky parametrov výkonu

◆ Technické parametre prepínača zaťaženia

◆ Technické parametre poistky s vysokým napätím

◆ Technické parametre ističa s nízkym napätím

● Environmentálne podmienky používania

◆ Nadmorská výška: Miniaturizovaná rozvodňa európskeho boxu by sa mala použiť do 4 000 m

◆ Teplota: -25 ~ 40 ℃

◆ Relatívna vlhkosť: Denný priemer nie je vyšší ako 95%a priemer mesačne nie je viac ako 90%;

◆ Miesto inštalácie: Žiadny oheň, nebezpečenstvo výbuchu, vodivý prach, chemický korozívny plyn a násilné vibrácie. Ak sú vyššie uvedené podmienky prekročené, používatelia sa môžu konzultovať s našou spoločnosťou.

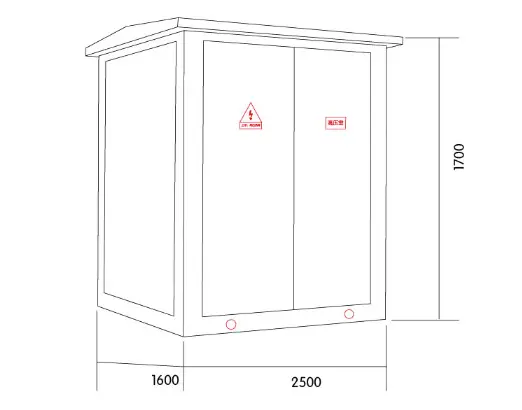

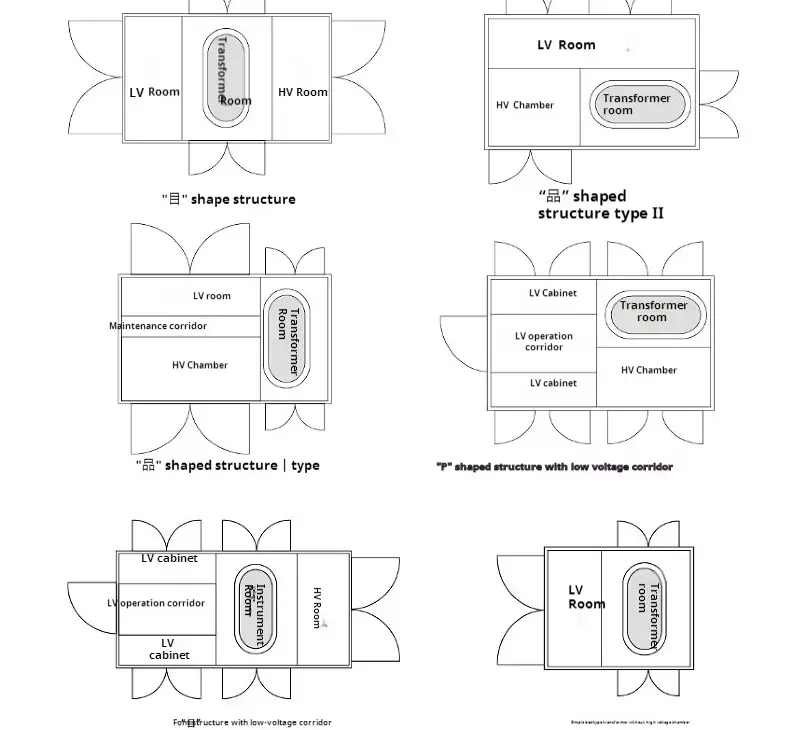

● Schéma rozloženia rozloženia

● Prečo zvoliť KEXR?

◆ Výhody produktu: Naša miniaturizovaná európska rozvodňa typu boxu má veľa patentov a schválila rôzne certifikácie (ISO9001,3C atď.) ， Vynikajúca kvalita produktu je základom nášho oporu.

： Cenové výhody ： Z pohľadu zákazníka KEXR verí, že malý zisk, ale rýchly obrat môže prinútiť podniky prežiť dlhší čas. Preto je cena produktu KEXR nižšia ako priemer v priemysle a prijímame krok po kroku a viac nákupov prinesie viac zliav.

◆ Výhody zabezpečenia kvality: Poskytujeme záruku 12-24 mesiacov pre väčšinu výrobkov KEXR, ktoré presahujú záruku väčšiny našich kolegov.

◆ Unikátna schéma prispôsobenia: Vzhľadom na individuálne potreby zákazníkov môžeme vyrábať prispôsobené produkty na splnenie rôznych scenárov využívania.
