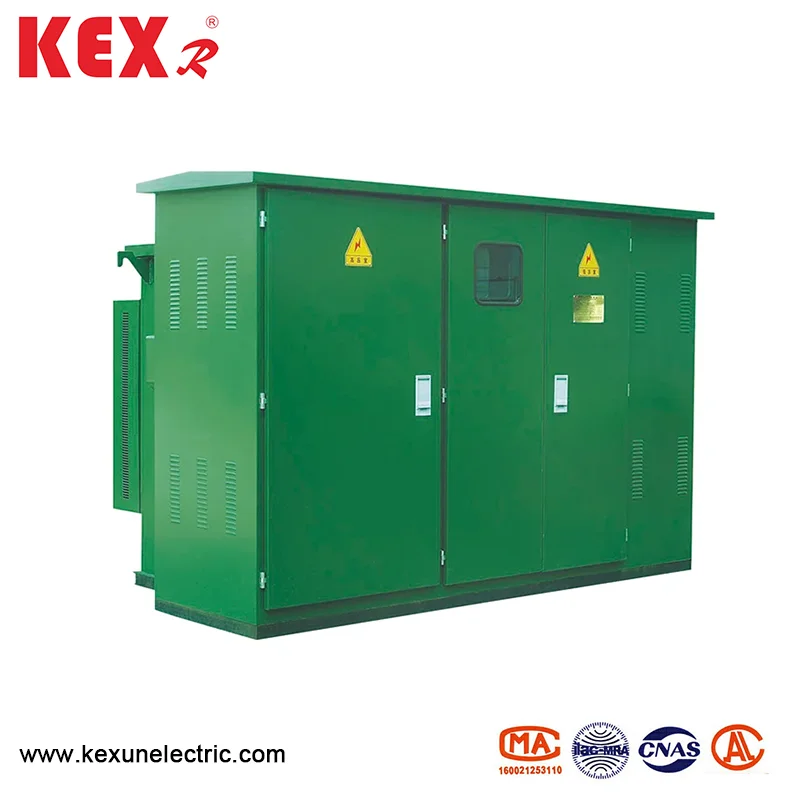

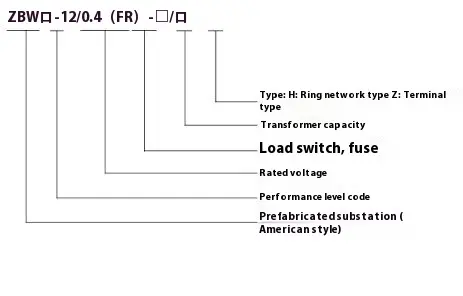

Vopred inštalovaná skrinka americkej skrinky

● Výhody produktu

1. Predinštalovaná skrinka americkej skrinky má kompaktnú a štandardnú štruktúru, malú podlahovú plochu, oveľa menej ako európsky typ s rovnakou kapacitou.

2. Utesnená, izolovaná štruktúra, silná bezpečnosť.

3. Predinštalovaná skrinka amerického typu boxu prijíma transformátory s nízkou stratou, nízkym hlukom, nízkym zvýšením teploty, silnou kapacitou preťaženia, odporom skratu a silným odporom nárazu zaisťuje vysoký výkon produktu.

4. Prijmite rôzne riešenia, aby ste uspokojili prispôsobené potreby zákazníkov a zaoberali sa rôznymi scenármi používania.

● Štruktúra skrinky

◆ Celkové rozloženie

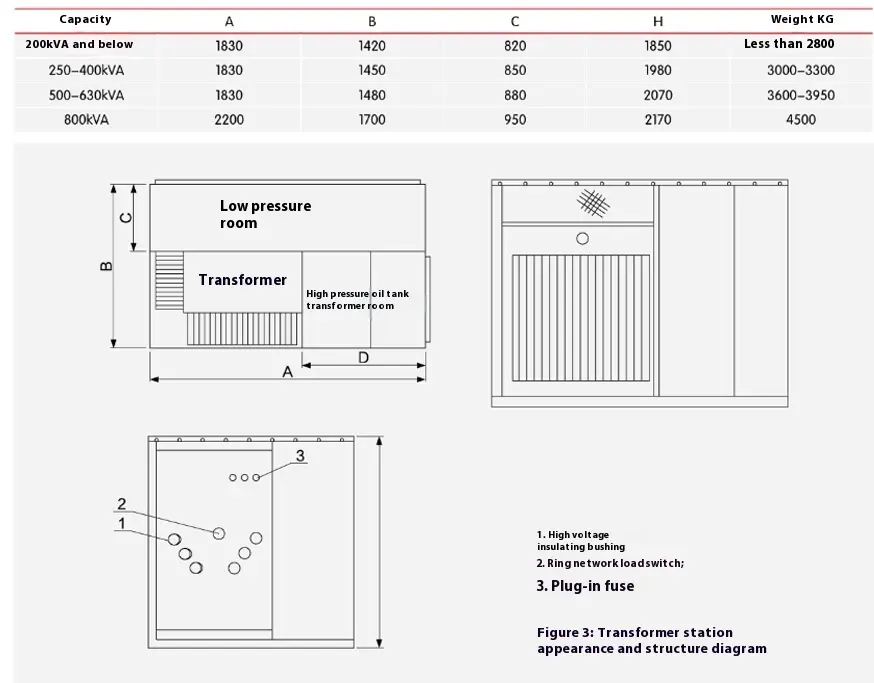

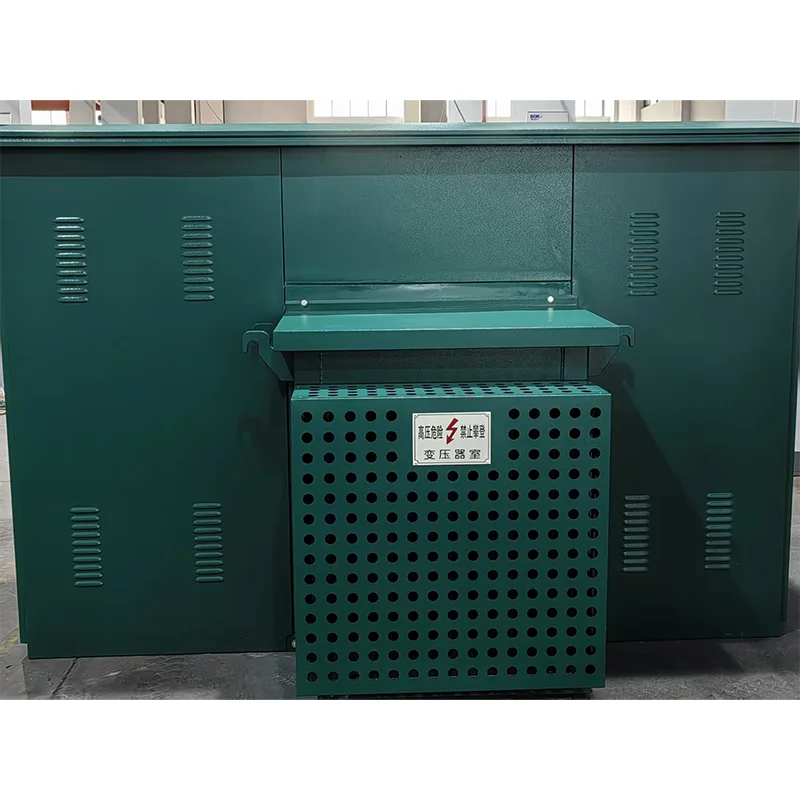

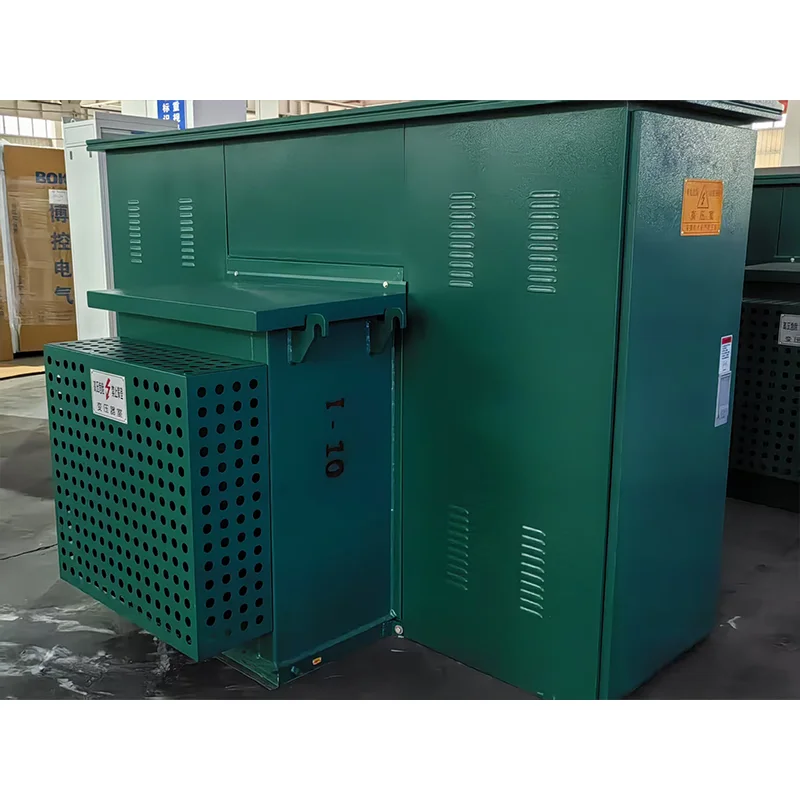

Vzhľad a štruktúra predinštalovanej americkej skrinky na americkú škatuľu sú znázornené na obrázkoch 2 a 3. Olejová nádrž je rozdelená na dve časti, horná časť je vysokotlaková olejová nádrž a spodná časť je nádrž na transformátor. Tieto dve časti sú iba elektricky spojené a olej je blokovaný. Schematický diagram je znázornený na obrázku 1, v ktorom sú čiary „i“ a „i“ podávače siete slučky, „LL“ vetvy sú vetvy transformátora a „V“ je nízky napätie. Kabinet je možné použiť v systéme napájania kruhovej siete a terminálového systému a konverzia je veľmi pohodlná. Kŕmenie potrubia a vetvy „Lⅲ“ je prepínané pomocou zaťaženia siete kruhu. Súčasne je prichádzajúci terminál vysoko napätia strany transformátora vybavený poistkami ochrany proti zálohovaniu a poistkami na ochranu skratu a preťaženia a preťaženia teploty vetvy. Zároveň je možné nainštalovať aj zariadenia na výšku výhralu a zatknuti blesku. Nízkonočný koniec transformátora je výstupom po prechode cez meter a nízko napätia ističa.

◆ Transformátor

Predinštalovaná skrinka American Box Type Cabinet Adert ​​S11 série trojfázový olejový transformátor s nízkou stratou, nízky nárast teploty a nízky hluk sa prijme. Plne zapečatená štruktúra účinne izoluje znečistenie ovzdušia a degradáciu izolácie spôsobeného vlhkosťou. Vlnitá vrstva škrupiny olejovej nádrže má funkcie rozptylu tepla a chladenia a účinne znižuje vnútorný tlak.

◆ Spínač zaťaženia terminálu v dvoch staniciach

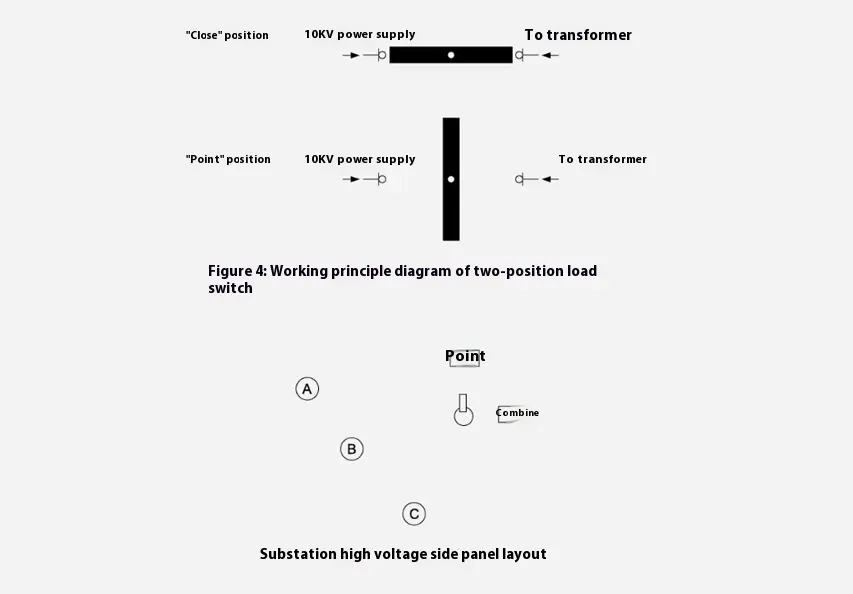

Jeho štrukturálny diagram je znázornený na obrázku 4, v ktorom je „i“ pripojený k prichádzajúcemu terminálu s vysokým napätím. Počas prevádzky používateľ vloží špeciálnu prevádzkovú rukoväť do rotujúceho hriadeľa spínača zaťaženia a otočí ho o 90 stupňov proti smeru hodinových ručičiek a spínač zaťaženia sa otočí do polohy „vypnutia“. Spínač zaťaženia terminálu iba odreže vetvu transformátora v režime napájania terminálu alebo funguje pri výmene jadra poistky doplnkov, takže spínač záporného záporu terminálu má iba dve polohy OFF a ON a prevádzková sila je tiež malá kvôli svojej malej veľkosti. Aby sa znížilo znečistenie oleja v ropnej nádrži, navrhuje sa, aby používateľ pred prevádzkou záťažového spínača vypne nízky napätie, aby sa znížil tlakové bočné zaťaženie.

◆ Poistka ochrany

Ochranná poistka vopred inštalovaného skrinky amerického typu skrinky je pripojená v sérii s poistkou doplnku v vetve Transformer (pozri R1 a R2 na obrázku 2), aby sa vytvorila ochrana poistky v plnom rozsahu. Fúka iba vtedy, keď je vo vnútri skrinky skratka, takže pravdepodobnosť fúkania je veľmi nízka. Je nainštalovaný v hornom olejovom nádrži a ak sa má aktualizovať, je potrebné otvoriť olejovú nádrž.

◆ Vložte poistku typu

Jeho jadro topenia má duálnu citlivosť (teplota a prúd), to znamená, že sa topí, keď zlyhá strana zaťaženia (preťaženie alebo nadmerná teplota). Poistky Plug-in-in-In a zálohovacia ochrana sa používajú v sériách, ktorá môže chrániť celý rozsah od malého prúdu (niekoľkokrát v) až po veľký prúd (niekoľko desiatok kiloamperes) a maximálny zlomový prúd je 50kA.

Poznámka ：

1. Všetky uvedené v tabuľke sú hodnotenie poistkov. Poistka ochrany zálohovania sa vyfúkne iba vtedy, keď je vo vnútri vopred inštalovanej skrinky amerického krabice v predinštalovanej skrinke typu American Box.

2. Vybraný transformátor je vhodný iba pre režim pripojenia Dyn11.

3. Pri výbere vloženej poistky by sa malo uvažovať o tom, že 3 až 4-násobok plného kapacitného prúdu transformátora by sa mal roztaviť do 300 s a zároveň by sa malo uspokojiť, že 12-násobok celkovej kapacity prúdu transformátora by sa nemal roztaviť, keď sa použije 0,1 s.

4. Podľa štandardov IEC môže poistka fungovať v politickom rozsahu -25 ℃ ~+40 ℃. Ak je teplota oleja vyššia ako +40 ℃, menovaný prúd poistky by sa mal znížiť o 1% na každé zvýšenie o 1 ℃.

◆ Typ lakťa a hlava kábla typu „T“

Vysoké prichádzajúce a odchádzajúce vedenia vopred inštalovanej americkej skrinky Cabine v predinštalovanej kabína prijatého kábla prijali a odchádzajúce vedenia kábla a vysokonapäťový napájací zdroj je vyvedený z olejovej nádrže pomocou izolačných rukávov s epoxidmi. S cieľom uľahčiť test továrne a test na akceptáciu používateľa, samotné izolačné rukávy majú schopnosť odolávať frekvencii výkonu 10 kV odolávať napätia a impulzu blesku vydržať napätie. Pred inštaláciou káblovej hlavy je potrebné vedieť, či užívateľ vyžaduje zatknutie blesku. Ak je to potrebné, jedna sada izolačných rukávov na prichádzajúcich a odchádzajúcich riadkoch slučky prijíma typ dvojpriepustného priechodu a druhá sada prijíma typ jedného priechodu.

Vyberte si lakťovú alebo T-v tvare T, ktorá sa zhoduje s prierezom kábla, vyčistite jej vnútorné a vonkajšie povrchy a povrch izolačného rukávu bezvodým etanolom, naneste na povrch rukávu trochu vákuového silikónového mastnota a inštalujte ho podľa špeciálnych inštalačných špecifikácií pracovnej oblasti kábla. Na druhom konci izolačného rukávu s dvojitým priechodom nainštalujte rovnakým spôsobom špeciálnu plne utesnenú zadok oxidu zinočnatého. Inštalácia káblovej hlavy nájdete v pokynoch.

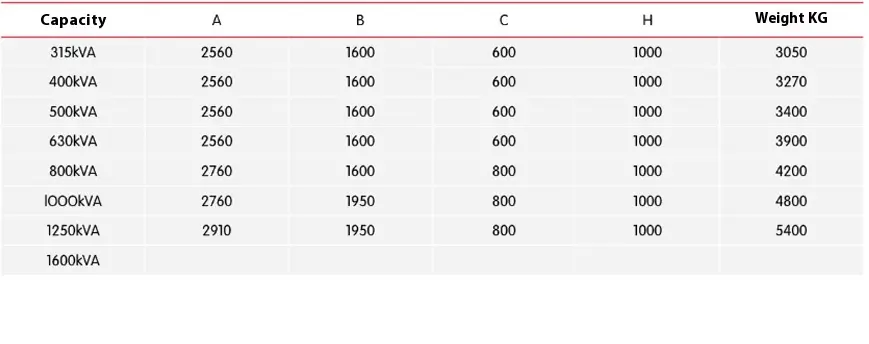

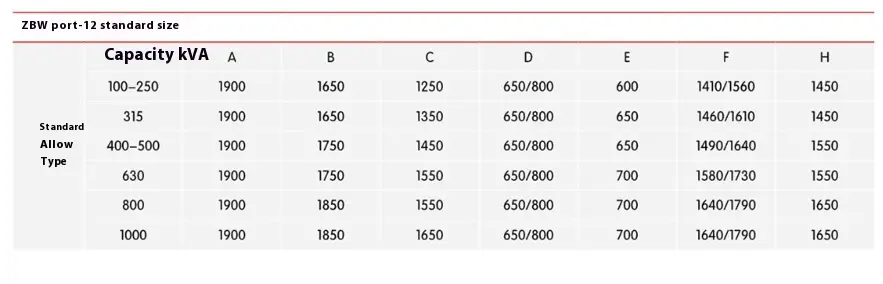

● Rozmery vopred inštalovanej skrinky na americkú krabicu
