Americký typ transformátor namontovaný na podložke
Transformátor namontovaný na americkom type vyrábaný spoločnosťou China Manufacture Kexun je integrovaný a modulárny malý distribučný transformátor, ktorý má charakteristiky kompaktnej štruktúry, pohodlnej inštalácie a dobrej ochrany a široko sa používa v siete mestských distribúcií, obytných štvrtí, komerčných oblastí a spotreby priemyselnej energie.
Model: ZBW-12
Značka ： Kexr
Model: ZBW-12
Značka ： Kexr
Americký transformátor namontovaný na Typpade má nasledujúce hlavné vlastnosti.
◆ Kompaktný dizajn
Malá veľkosť, menej podlahového priestoru, vhodné pre miesta s obmedzeným priestorom.
Je prijatá štruktúra transformátora typu American Box Type, ktorá sa zvyčajne nainštaluje na betónovú podložku.
◆ Predobrazená štruktúra
Pred opustením továrne dokončite integráciu prepínačov, transformátorov a ochranných zariadení s vysokým a nízkym napätím, aby ste znížili pracovné zaťaženie inštalácie na mieste.
Prijmite plne zapečatenú štruktúru, odolnú proti prachovi a odolné voči vlhkosti.
◆ Bezpečné a spoľahlivé
Prijmite úplnú izoláciu, aby sa znížilo riziko šoku elektrického šoku.
Má funkcie preťaženia, krátkeho obvodu a ochrany teploty a stabilne beží.
◆ Ľahká údržba
Je prijatá americká doplnková káblová hlava (lakťová káblová hlava), ktorá je vhodná pre rýchlu inštaláciu a výmenu. Dizajn prístupových dverí je primeraný a pohodlný pre prevádzku a údržbu.
◆ Silná adaptabilita
Transformátor namontovaný na americkom type je vhodný pre vonkajšie prostredie, úroveň ochrany zvyčajne dosahuje IP67.
Prispôsobiteľný dizajn môže spĺňať rôzne úrovne napätia (napríklad 10 kV/0,4 kV) a požiadavky na kapacitu (napríklad 50kVA ~ 1600kVA). ◆
● Bežné scenáre aplikácie amerického transformátora namontovaného na Pad
✅urban Distribution Sieť: Je vhodná na transformáciu distribúcie energie ulíc a spoločenstiev a znižuje okupovanú oblasť.
✅ Residential Area: Tichý dizajn, vhodný na dodávku energie v obytných oblastiach.
✅ Commercial Center: Krásne a kompaktné, bez ovplyvnenia vzhľadu mesta.
✅ Zdatný park: prispôsobené tvrdému prostrediu s vysokou spoľahlivosťou.
✅Temporary Spotreba energie: napríklad výstavba, výstavy atď., Ktoré sú vhodné pre rýchle nasadenie.
● Technické parametre transformátora používané transformátorom namontovaným na americkom type
|
Sériové číslo |
Položka |
Jednotka |
Technické parametre |
|
1 |
Menovité napätie |
kv |
10/0,4 |
|
2 |
Maximálne prevádzkové napätie |
kv |
12 |
|
3 |
Menovitá frekvencia |
Hz |
50 |
|
4 |
Menovitá kapacita |
kva |
150-1600 |
|
5 |
Frekvencia výkonu 1 min. Oddrčte napätie |
kv |
35 |
|
6 |
Impulzné napätie |
kv |
75 |
|
7 |
Metóda chladenia |
|
Odbočovať |
|
8 |
Prelomenie prúdu poistky zálohovania vysokého napätia |
ten |
50 |
|
9 |
Prelomenie prúdu poistky doplnku |
ten |
2.5 |
|
10 |
Teplota životného prostredia |
℃ |
-35 ~ 40 |
|
11 |
Prípustné stúpanie teploty cievky |
℃ |
65 |
|
12 |
Regulácia napätia bez zaťaženia |
|
± 5% alebo ± 2*2,5% |
|
13 |
Hladina hluku |
db |
50 |
|
14 |
Ip titul |
|
IP43 |
◆ Porovnanie straty rôznych typov transformátorov
|
Kapacita (KVA) |
Napätie9 (kv) |
Spojovacia skupina |
Aktuálny% bez zaťaženia% |
Žiadna strata zaťaženia % |
Impedančné napätie% |
Strata zaťaženia (W) |
|||||
|
HV |
LV |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 OR2*± 2,5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ Tabuľka technických parametrov prijatého prepínača zaťaženia
|
Položka |
Pomenovať |
Jednotka |
315a |
630A |
|
Menovité napätie |
|
Kv |
12 |
12 |
|
Maximálny prúd |
|
A |
315 |
630 |
|
Menovitá frekvencia |
|
Hz |
50 |
50 |
|
Menovité skratové zatváracie prúd |
|
Ten |
31.5 |
50 |
|
Menené krátkodobé vydržanie prúdu |
|
Ten |
12.5 |
50 |
|
Hodnotené krátkodobé vydržanie času |
|
S |
2 |
2 |
|
Mechanická životnosť |
|
Čas |
2000 |
2000 |
|
Impulzný test |
Fáza na uzemnenie |
Kv |
75 |
75 |
|
Zlomenina izolácie |
85 |
85 |
||
|
1 minúta pracovnej frekvencie vydrží napätie |
Fáza na uzemnenie |
42 |
42 |
|
|
Zlomenina izolácie |
48 |
48 |
||
|
Menené vrchol odoláva prúdu |
|
Ten |
31.5 |
50 |

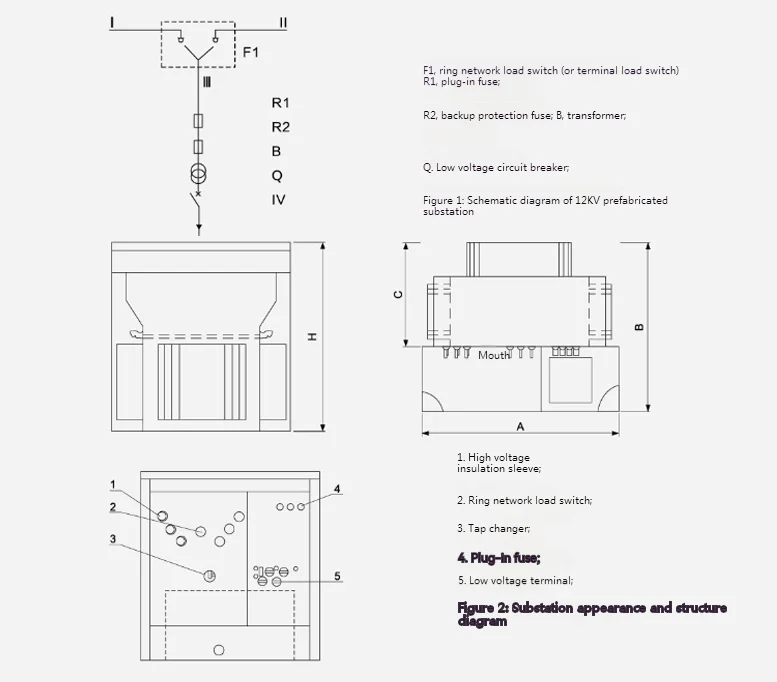

◆ Rozmery transformátora namontovaného na americkom type
|
ZBW-12 vopred inštalovaná americká škatuľa typu rozvodne Štandardné rozmery |
|||||||
|
Kapacita (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
