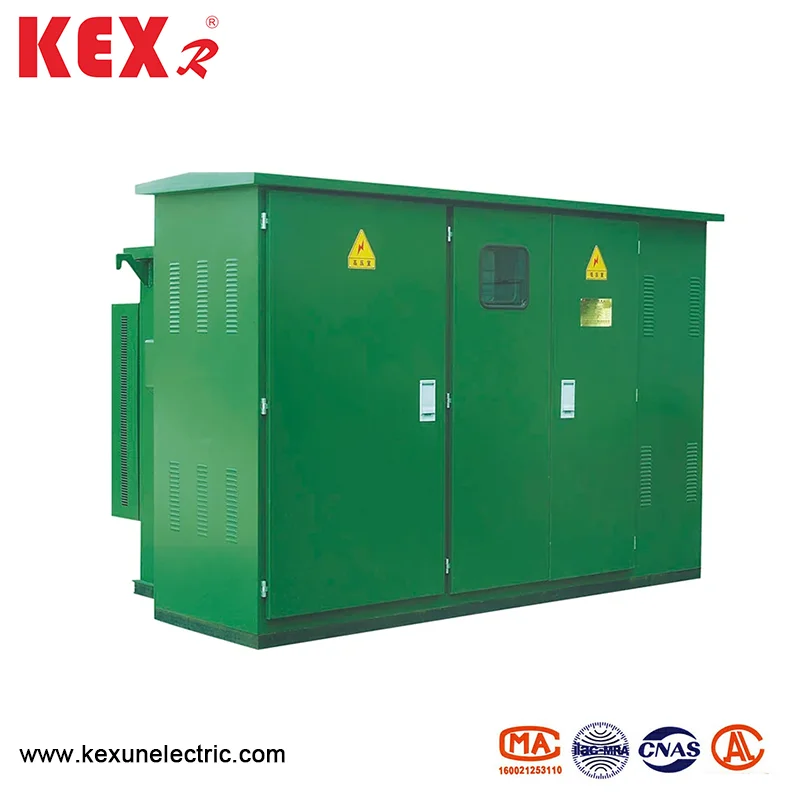

Predinštalovaný americký transformátor boxu

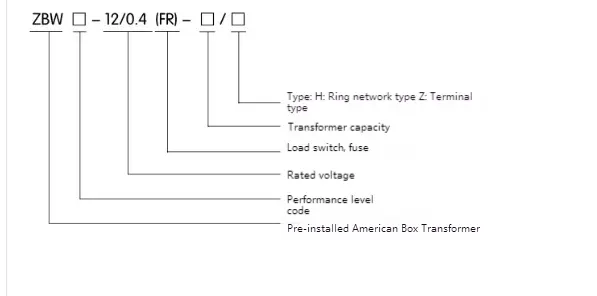

Model

● Environmentálne podmienky používania

◆ Teplota prostredia: Predinštalovaný americký transformátor boxu by sa mal používať v prostredí medzi -30 ~ 40 ℃

◆ Nadmorská výška: pod 4000 m

◆ Rýchlosť vetra: pod 34 m/s

◆ Vlhkosť: Priemerná denná relatívna vlhkosť nie je vyššia ako 95%; Mesačná hodnota relatívnej vlhkosti nie je vyššia ako 95%

◆ hladina odolnej voči nárazom: Horizontálne zrýchlenie nie je viac ako 0,4 m/s² a vertikálne zrýchlenie nie je viac ako 0,15 m/s²

◆ Zakladanie inštalácie: do 3 °

◆ Inštalačné prostredie: okolitý vzduch nie je očividne znečistený korozívnymi a horľavými plynmi a na inštalačnom mieste nie sú násilné vibrácie.

Poznámka: Pri objednávaní predinštalovaného amerického transformátora boxu nad vyššie uvedené podmienky môžete rokovať s našou spoločnosťou.

● Tabuľka technických parametrov

◆ Transformátor

◆ Prepínač zaťaženia

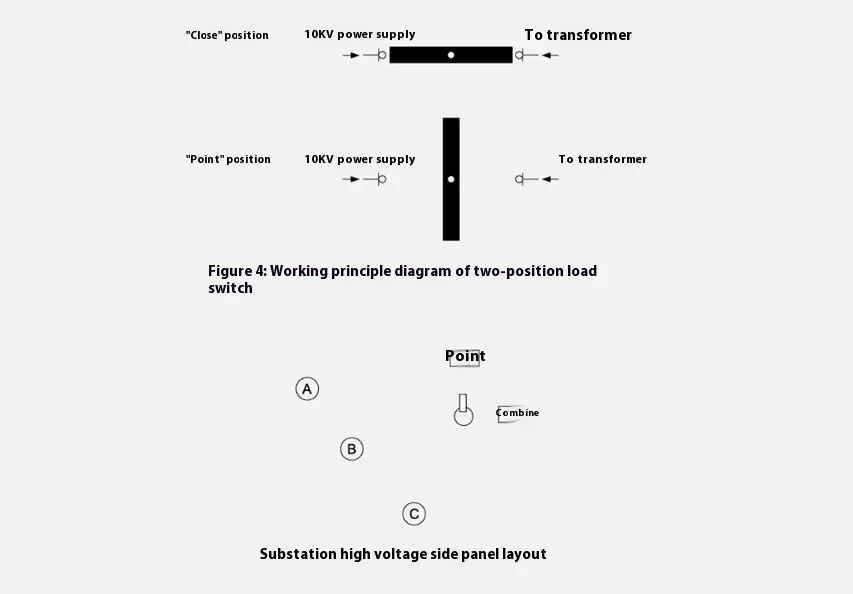

Spínač zaťaženia vopred inštalovaného amerického transformátora boxu je olejový, trojfázový prepínač spojenia a pružina operačný mechanizmus; Môže sa otvoriť a zatvoriť zaťažením a jeho rýchlosť otvárania a zatvárania nemá nič spoločné s operačnou silou. Typy sú dvojstupňová, štvor-stanica typu T a štvorčlenná V type V.

◆ Poistka ochrany zálohovania

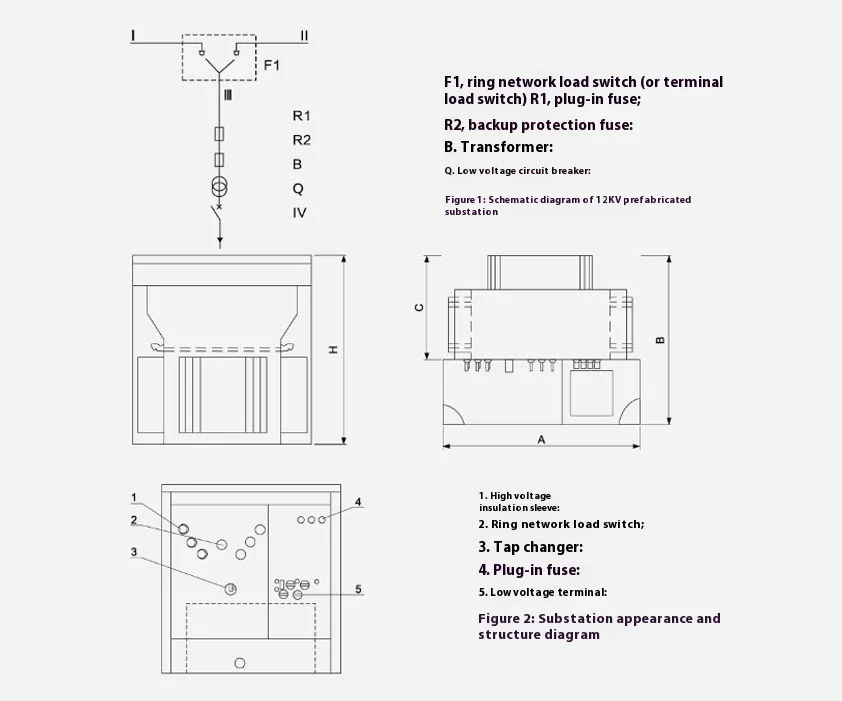

Poistka vopred inštalovaného amerického transformátora boxu je pripojená v sérii s poistkou doplnku v vetve transformátora (pozri R1 a R2 na obrázku 2), aby sa vytvorila poistka ochrany v plnom rozsahu. Fúka iba vtedy, keď vo vnútri transformátora dôjde k skratovej poruche, takže pravdepodobnosť vyfukovania je veľmi nízka. Je nainštalovaný v hornom olejovom nádrži a ak sa má aktualizovať, je potrebné otvoriť olejovú nádrž.

◆ Pripojte poistku

1. Jadro poistky vopred inštalovaného amerického transformátora boxu má dve vlastnosti teploty a prúdu, to znamená, že sa vyskytuje preťaženie na konci zaťaženia, alebo sa topí, keď je teplota príliš vysoká. Poistky poistky a ochrany zálohovania sa používajú v sérii, ktorá môže chrániť celý rozsah od niekoľkých ampérov do niekoľkých tisíc ampérov a maximálny zlomový prúd je 50kA.

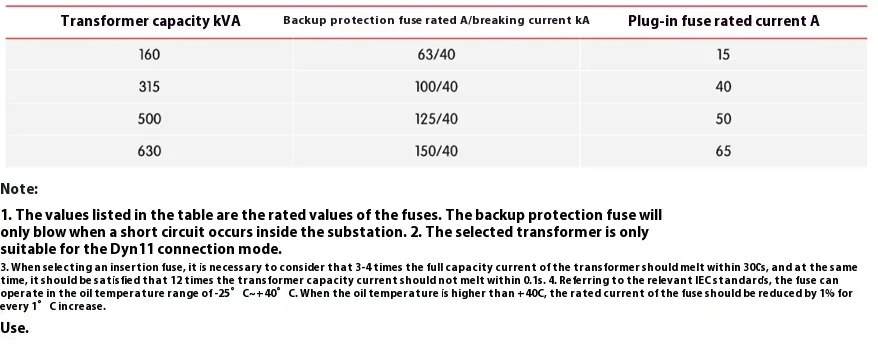

2. Primeraná zladenie záložnej poistky a poistky doplnku bude priamo ovplyvniť výkon celého transformátora. V nasledujúcej tabuľke je uvedená časť pokynov na výber poistky v predinštalovanom americkom transformáte amerického boxu 10 kV, kde nájdete referenciu.

3.Plug-in poistka je prvok, ktorý môže navonok nahradiť jadro poistiek. Pri výmene najprv vytiahnite prúžok tlakového reliéfneho ventilu hornej palivovej nádrže, aby ste vyvážili tlak vo vnútri a vonku palivovej nádrže. Aby sa zabezpečila bezpečnosť operátorov a zariadení, mali by sa plug-in poistky zapojiť a odpojiť, ak sa nedochádza k záťaži. Preto by mal spínač nízkeho napätia vypnúť najskôr, aby sa odrezal úplné zaťaženie na strane nízkeho napätia. Potom by mala byť rukoväť na poistkovej sedadle odrezaná pomocou prevádzkovej rukoväte a potom sa otočila asi o 90 stupňov, aby sa eliminovala adhézia medzi tesnením a vonkajšou stenou. Polistická tavenina by mala byť ťahaná šikmo nahor na 70-80 mm a mala by zostať niekoľko sekúnd. Po vypustení nejakého oleja na tavenine by sa tavenina mala vytiahnuť, aby sa predišlo kvapkám oleja z iných komponentov mimo palivovej nádrže. Utrite povrch topenia čistou bavlnenou handričkou a potom vymeňte jadro. Pri výmene nezabudnite venovať pozornosť parametrom uvedeným na roztavenom jadre a rôzne parametre nie je možné nahradiť. Kroky na výmenu nájdete v prílohe 3. Vložte roztavené jadro po výmene do podpery poistky a keď sa rukoväť na roztavenom jadre otočí do uzamykacej polohy, uistite sa, že podložka z nehrdzavejúcej ocele je blízko podpery poistky a rukoväť sa prací na šéfovi, aby sa zabezpečilo, že rozvod je úplne utesnená a bez vlhkosti. Potom je spínač nízkeho napätia opäť uzavretý a napájanie je možné v súčasnosti obnoviť.

4. Pretože vopred inštalovaný americký transformátor boxu je trojfázový systém, či už ide o záložnú ochranu proti poistke alebo poistku doplnku, keď sa tavenina taveniny jednej fázy topí, trojfázová tavenina by sa mala vymeniť všeobecne, pokiaľ nie je možné určiť, že iba jednofázová tavenina prešla poruchovým prúdom.
