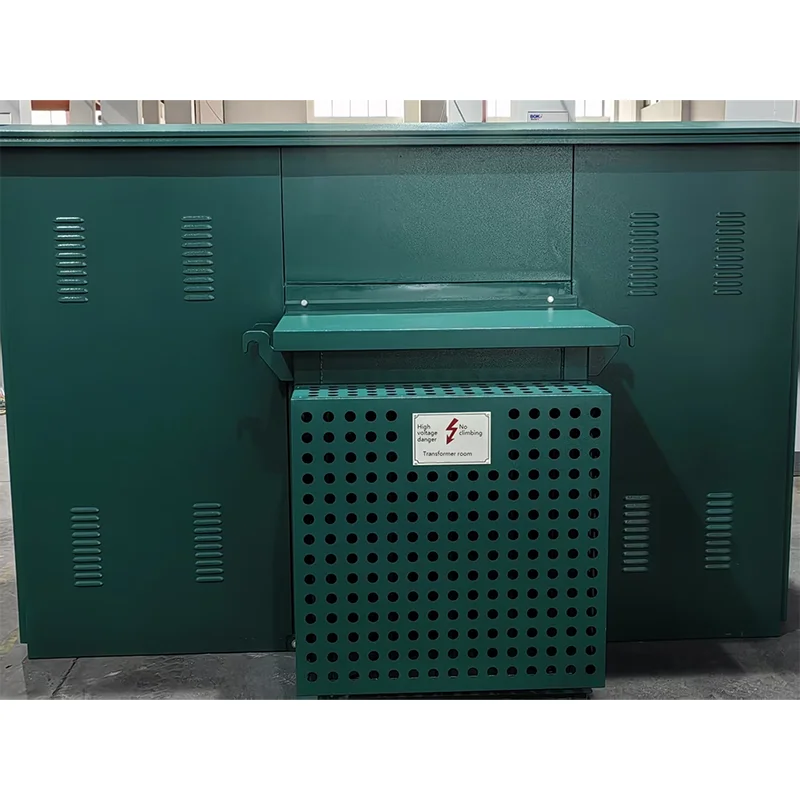

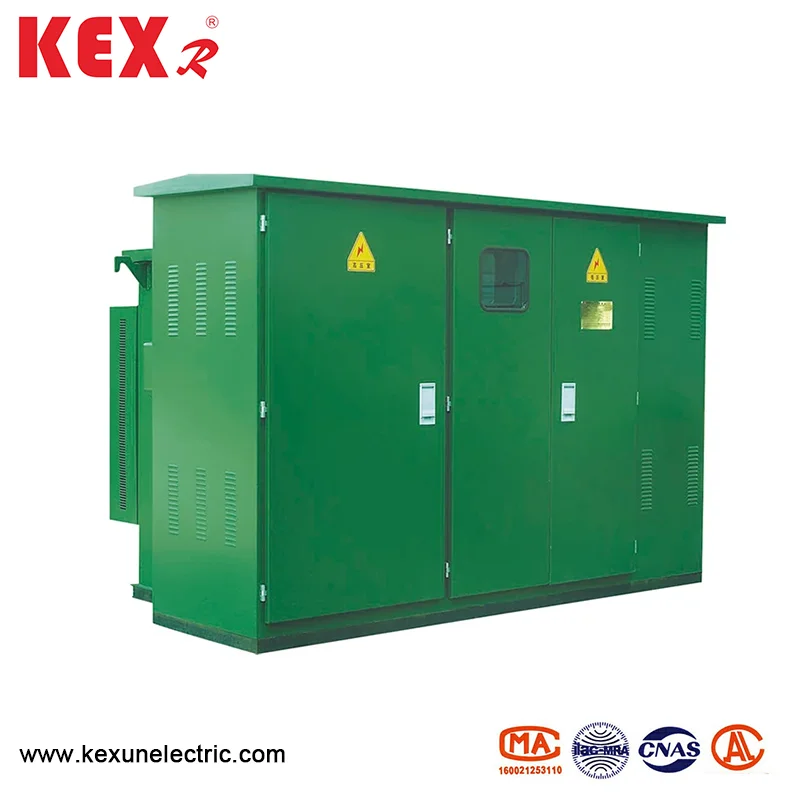

Vopred inštalovaná rozvodňa American Box Typ

● Charakteristiky štruktúry produktu

◆ Predinštalovaná rozvodňa amerického boxu ZBW-12 má kompaktnú štruktúru a malý objem, čo je iba asi 1/3 ~ 1,5 z domáceho transformátora európskeho boxu s rovnakou kapacitou, čím výrazne znižuje podlahovú plochu.

◆ Rozvodňa prijíma úplne zapečatenú a úplne izolovanú štruktúru bez izolačnej vzdialenosti a spoľahlivo chráni osobnú bezpečnosť.

◆ Vysoké napätie môže byť použité pre kruhovú sieť aj terminál, s flexibilným režimom napájania a vysokou spoľahlivosťou.

◆ Vynikajúci výkon transformátora: nízka strata, nízky hluk a nízky nárast teploty; Silná kapacita preťaženia, odpor s krátkym obvodom a odpor nárazu.

◆ Spĺňajte všetky druhy požiadaviek na výnos nízkeho napätia, ktoré je možné vybrať podľa schémy alebo navrhnúť sami.

● Tabuľka technických parametrov

● poistka

Strana vysokého napätia vopred inštalovanej rozvodne amerického boxu je vybavená ochranou s úplným rozsahom pomocou sériového pripojenia poistky ochrany záložnej ochrany a poistky doplnku, ktorá je v zásade, ekonomická a spoľahlivá; Záložná ochrana poistky je poistkou s vysokým napätím s vysokým napätím olejom s veľkou lámavou kapacitou. Iba ak transformátor interne zlyhá, poistka doplnku je vybavená duálnou poistkou, ktorá môže poskytnúť dvojitú ochranu prúdu a teploty. Po vyfukovaní poistky citlivý na duálnu citlivú je možné na mieste ľahko vymeniť jadro poistky.

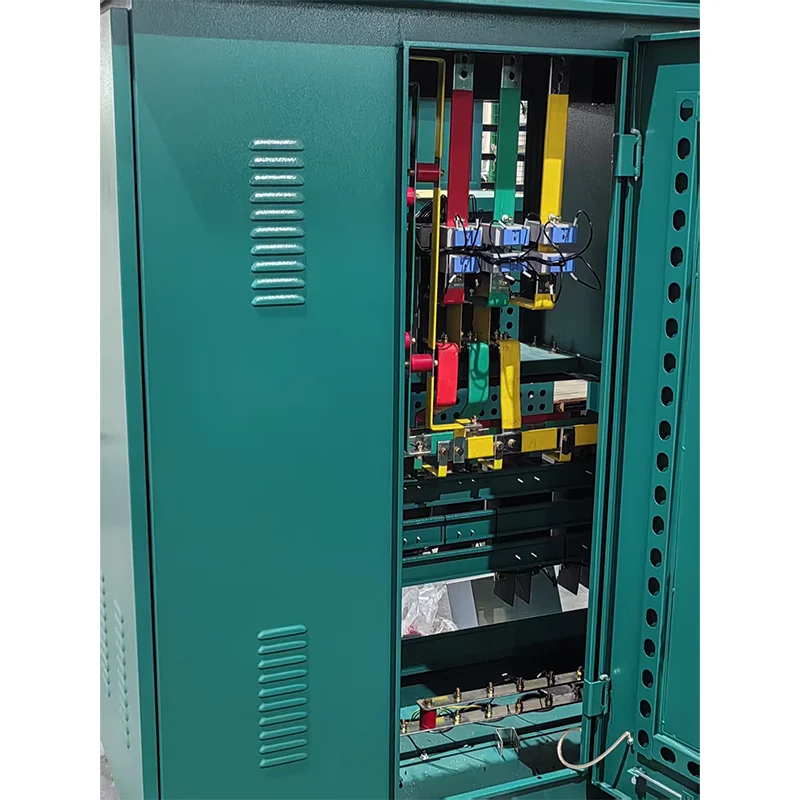

● Štruktúra a prevádzková sekvencia

1. Rozloženie

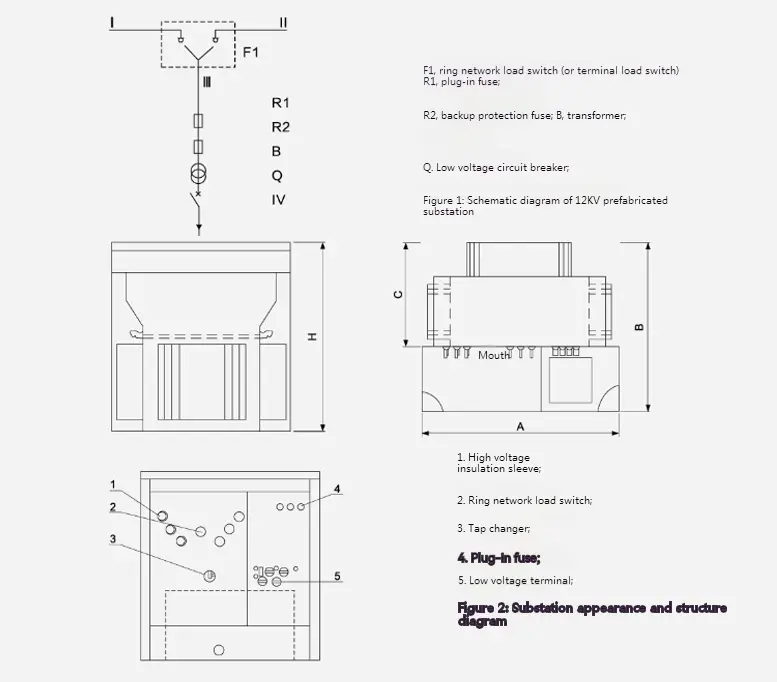

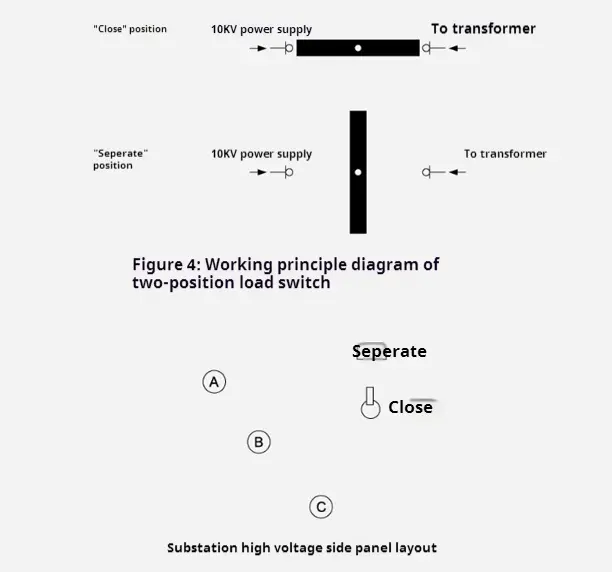

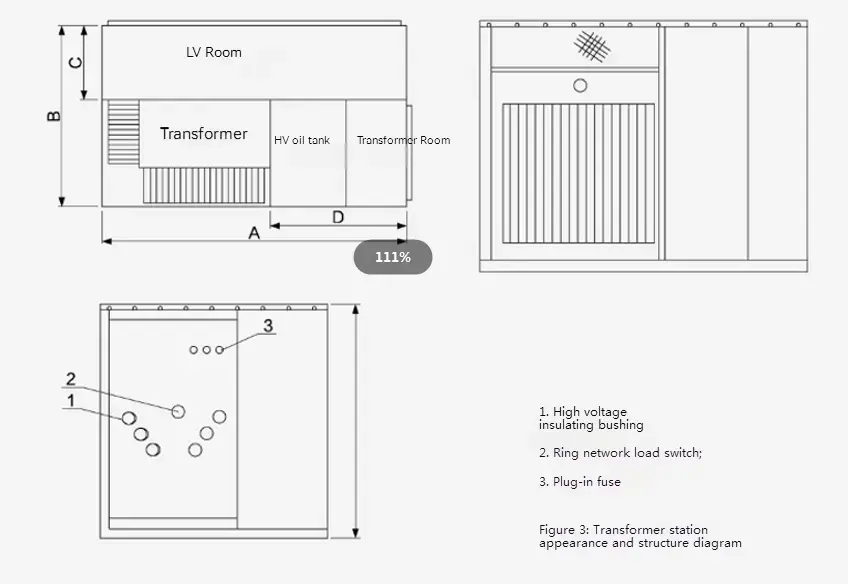

Pre tvar a štruktúru 10 kV ZBW-12 vopred inštalovanej rozvodne amerického krabičky, pozri obrázok 2 a obrázok 3. Olejová nádrž je rozdelená na dve časti: horná časť je vysokonapäťová olejová nádrž a spodná časť je nádrž na transformátor. Tieto dve časti sú iba elektricky spojené, ale olej je blokovaný. Schematický diagram je znázornený na obrázku 1, v ktorom sú čiary „i“ a „i“ podávače siete slučky, „LL“ vetvy sú vetvy transformátora a „V“ je nízky napätie. Rozvodňa je možné použiť v systéme napájania siete Ring Network aj v terminálovom systéme a konverzia je veľmi pohodlná. Kŕmenie potrubia a vetvy „Lⅲ“ je prepínané pomocou zaťaženia siete kruhu. Súčasne je prichádzajúci terminál vysoko napätia strany transformátora vybavený poistkami na ochranu zálohovania a poistkami na ochranu skratu a preťaženia a ochrany vetvy nadmerne. Zároveň je možné nainštalovať aj zariadenia na výšku výhralu a zatknuti blesku. Nízkonočný koniec transformátora je výstupom po prechode cez meter a nízko napätia ističa.

Rozmery

2. Transformátor

KEXR vopred inštalovaná americká rozvodňa typu boxu prijme novú trojfázovú olejové transformátory oleja S9 a S11, ktoré majú výhody nízkej straty bez zaťaženia, nízky nárast teploty, nízky hluk a nízku výšku. Strata bez zaťaženia a strata zaťaženia transformátora sú nižšie ako straty pôvodného transformátora S9, ktoré v súčasnosti dosahujú domácu pokročilú úroveň. Transformátor má úplne utesnenú štruktúru, ktorá účinne izoluje znečistenie ovzdušia a degradáciu izolácie spôsobenú vlhkosťou. V hornej časti ropnej nádrže sa ponechá vzduchový vankúš s 40 až 90 mm, ktorý môže hrať úlohu rozptylu tepla a chladenia spolu s vlnkami škrupiny olejovej nádrže a môže účinne znížiť vnútorný tlak.

Rozmery

3. Zálohovacia ochrana poistky

Je pripojený v sérii s poistkou doplnku v vetve transformátora (pozri R1 a R2 na obrázku 2), aby sa vytvorila poistka ochrany v plnom rozsahu. Fúka iba vtedy, keď je vo vnútri rozvodne skratka, takže pravdepodobnosť vyfukovania je veľmi nízka. Je nainštalovaný v hornom olejovom nádrži a ak sa má aktualizovať, je potrebné otvoriť olejovú nádrž.

4. Poistka doplnku

◆ Jeho topiace jadro má duálnu citlivosť (teplota a prúd), to znamená, že sa topí, keď strana zaťaženia zlyhá (preťaženie alebo nadmerná teplota). Poistky poistky a ochrany zálohovania sa používajú v sérii, ktorá môže chrániť celý rozsah od malého prúdu (niekoľkokrát v) až po veľký prúd (niekoľko desiatok kiloamperes) a maximálny zlomový prúd je 50 kA.

◆ Primeraná zodpovednosť záložnej poistky a poistky doplnku priamo ovplyvňuje výkon celej rozvodne. V nasledujúcej tabuľke nájdete časť pokynov pre výber poistky v predinštalovanej rozvodni americkej schránky v predinštalovanej rozvodni 10 kV. Poznámka: Nie je vhodná pre iné typy rozvodní.
