Podzemný transformátor

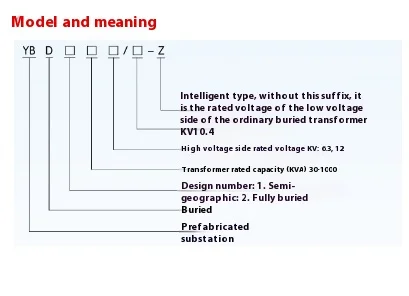

● Popis modelu

● Hlavné funkcie

▶ Skrytý dizajn: Hlavné energetické vybavenie podzemného transformátora typu YBD-12

je pochovaný pod zemou, aby sa znížilo okupáciu pozemného priestoru.

▶ Integrácia krajiny: povrchová časť podzemného transformátora typu YBD-12 je zdobená ekologickou, sochárstvom alebo umením, aby sa koordinovala s okolitým prostredím.

▶ Vysoká bezpečnosť: Podzemná štruktúra poskytuje lepšiu ochranu a znižuje riziko poškodenia spôsobeného človekom.

▶ Ochrana životného prostredia a zníženie hluku: Podzemné usporiadanie môže účinne znížiť vplyv hluku prevádzky transformátora na okolie.

▶ Optimalizácia rozptylu tepla: Prijmite špeciálny návrh rozptylu tepla, aby sa zabezpečila normálna prevádzková teplota podzemného zariadenia.

● Aplikačné scenáre

Podzemný transformátor je veľmi vhodný pre nasledujúce príležitosti:

◆ Centrum mesta

◆ Obchodný okres

◆ Verejné priestory, ako sú parky a štvorce.

◆ Špičková rezidenčná komunita

◆ Historická a kultúrna ochrana

◆ Turistická atrakcia

● Štrukturálne zloženie podzemného transformátora

1. Podzemné časti:

◆ Telo transformátora

◆ Vysoké a nízke napätie rozvádzače

◆ Systém pripojenia káblov

◆ Systém vetrania a rozptylu tepla

◆ Odtoky a zariadenia odolné proti vlhkosti

2. zemná časť:

◆ Dekorácia krajiny (ekologická, socha, inštalácia umenia atď.)

◆ Vent (skrytý dizajn)

◆ Vstup do kontroly

◆ Výstražné označenie bezpečnosti

● Výhody podzemného transformátora typu YBD-12

◆ Zlepšite kvalitu mestskej krajiny

◆ Uložte podlahovú plochu

◆ Znížte vplyv elektromagnetického žiarenia

◆ Rozširujte životnosť zariadenia (stabilnejšie podzemné prostredie)

◆ Znížte vizuálne znečistenie

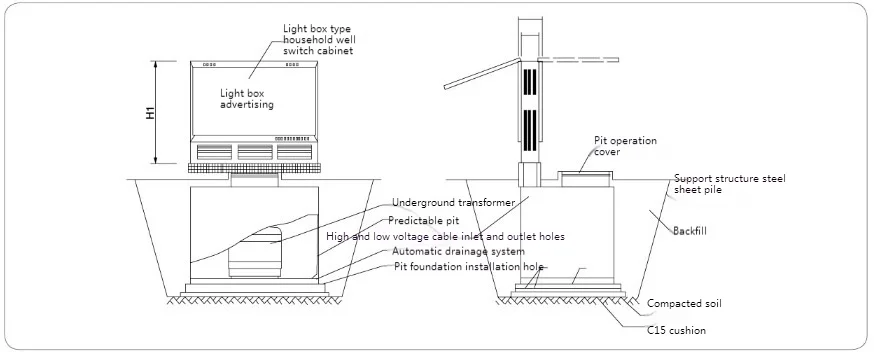

● Inštalačná schéma podzemného transformátora typu YBD-12

● Návrhové výkresy dvoch typických schém

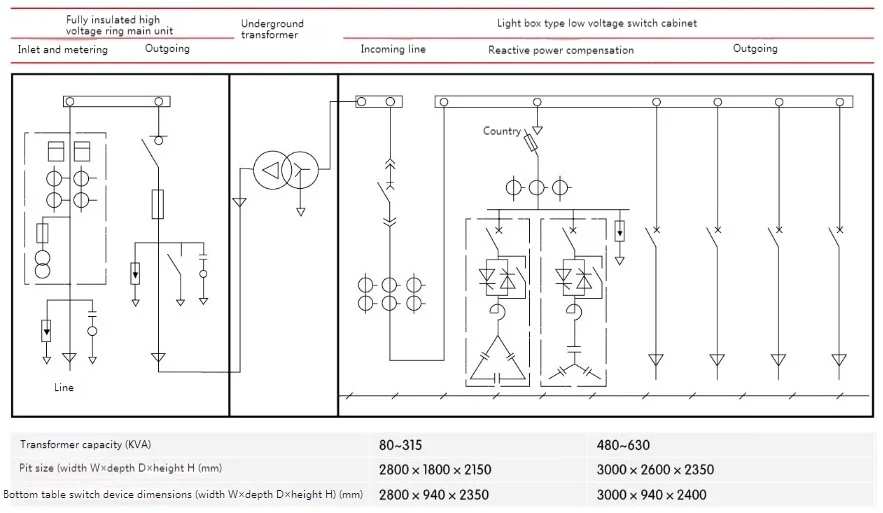

◆ HV Ring Network Cabinet+Podzemný transformátor+nízke meranie napätia ：

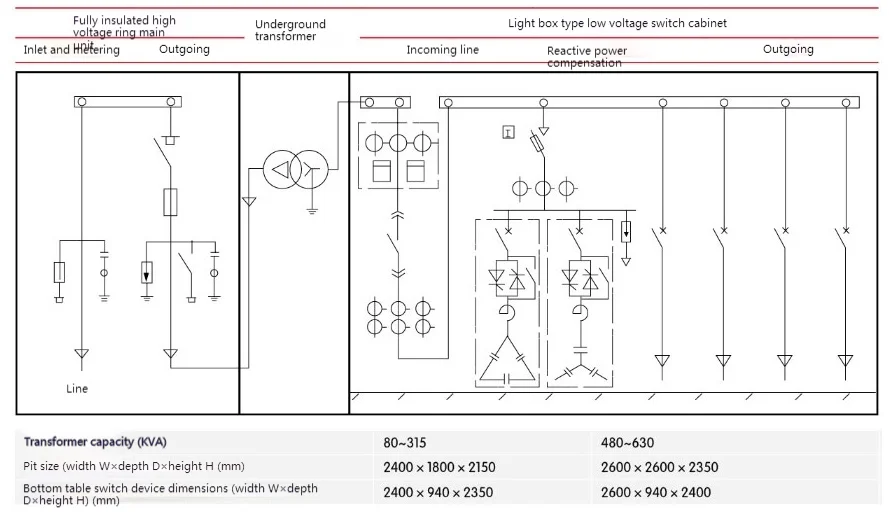

◆ HV Ring Network Cabinet+vysoké meranie napätia+podzemný transformátor+podávač LV ：
