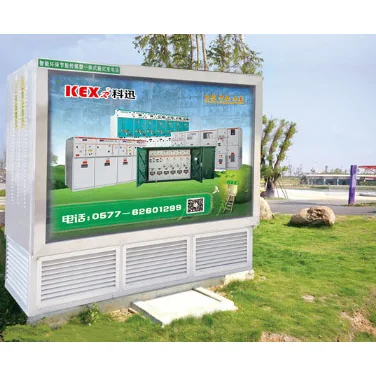

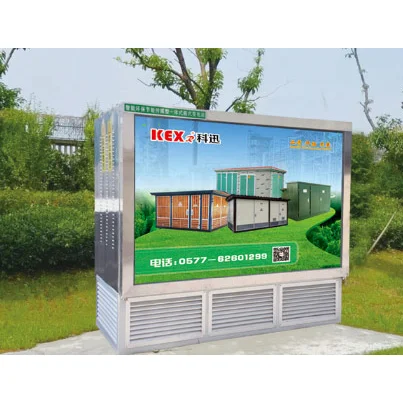

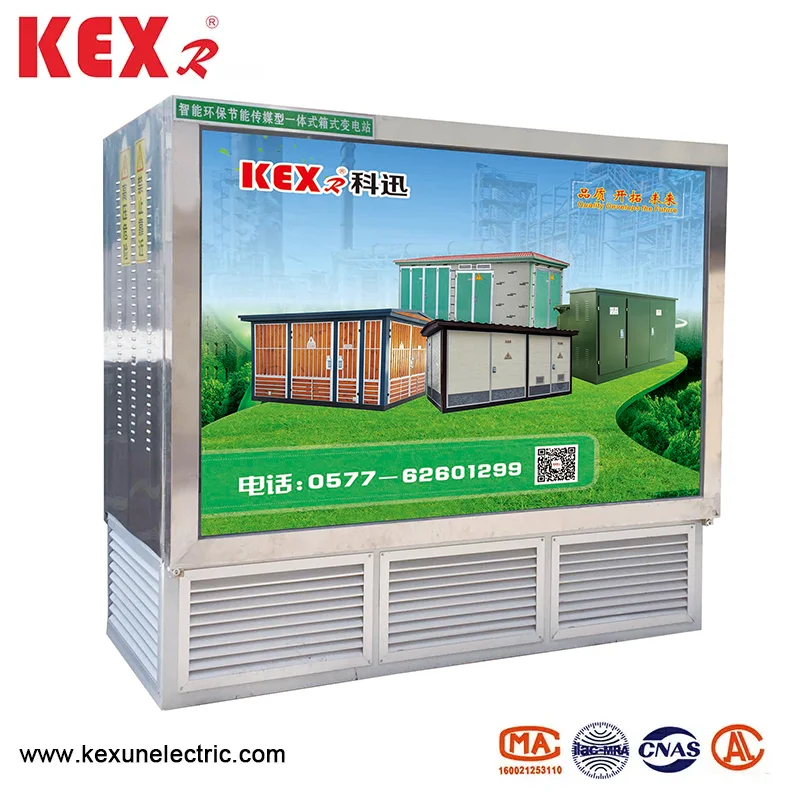

Podzemná rozvodňa

● Prehľad produktu

Podzemná rozvodňa typu YBD-12 je v súlade s konceptom mestského ekologického dizajnu, zaberá malú oblasť a skrášľuje životné prostredie. Je vhodný pre cesty mestskej premávky, obytné oblasti, letiská, stanice, mimo pohlavia a ďalšie miesta a stane sa trendom transformácie zariadení mestských distribučných sietí.

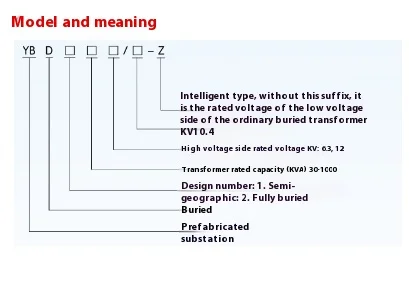

● Model Vysvetlenie podzemnej rozvodne typu YBD-12

V porovnaní s tradičnou rozvodnou rozvodňou má podzemná rozvodňa nasledujúce zjavné výhody ：

▶ Aestetika a harmónia životného prostredia

Bežná rozvodňa zaberá veľkú plochu, ktorá sa nemôže dobre koordinovať s okolitým prostredím, a podzemná rozvodňa má malú distribučnú skrinku, ktorá nebude mať vplyv na okolité prostredie.

▶ Úspora energie

Úspora energie a zníženie spotreby sa stali konsenzom celej spoločnosti. Transformátory uprednostňované pre podzemnú rozvodňu typu YBD-12 sú transformátory s nízkou stratou, ako sú séria S11, séria S13 a séria SBH15, je možné vybrať podľa dopytu a ponuky používateľov.

▶ Zníženie hluku

Hluk transformátora pochádza zo železného jadra a výška zo zeme v spoločnom transformátore boxu je vo všeobecnosti asi 1,2 m, čo ľahko ovplyvňuje spánok ľudí. Podzemná podzemná rozvodňa typu YBD-12 je inštalovaná pod zemou ako celok a jej hluk sa dá samozrejme znížiť, čo má malý vplyv na obyvateľov.

▶ Vytvorte hodnotu pre zákazníkov

Podzemná rozvodňa krajiny môže byť úplne prefabrikovaná v Kexune, s krátkym výrobným cyklom, malými investíciami a rýchlym účinkom. Podzemná rozvodňa inštalovaná na hlavných mestských cestách a diaľniciach je reklamným spínačom svetelných skriniek na zemi a jej reklamná pozícia ľahkého boxu poskytne zákazníkom reklamné výhody po dlhú dobu.

▶ Vysoká automatizácia

Podzemná rozvodňa typu YBD-12 môže nahlásiť stav prevádzky vysokonapäťového a nízkeho napätia rozvádzača na ovládač prostredníctvom komplexného meracieho a riadiaceho zariadenia pomocou technológie bezdrôtovej siete GPRS, ktorá výrazne uľahčuje prevádzku a použitie rozvodne.

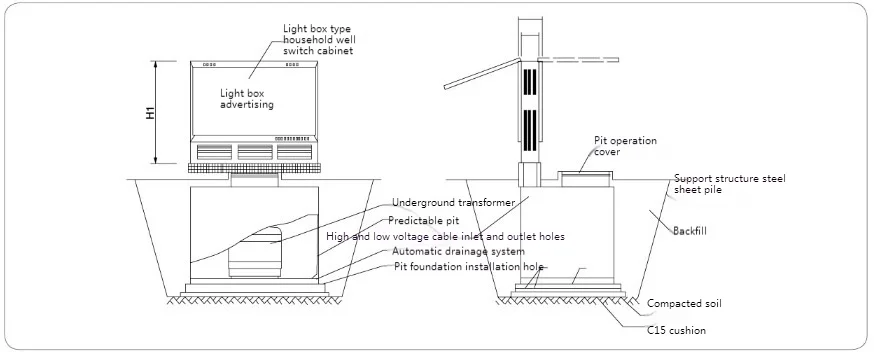

● Inštalačná schéma podzemnej rozvodne typu YBD-12

Poznámka ：

1. Vyššie uvedené rozmery sú iba pre referenciu. Pri objednávaní skutočných rozmerov nájdete na výkresoch poskytnutých výrobcom.

2. Produkt pozostáva z podzemného transformátora, kabinetu s vonkajšou spínačom svetelných skriniek a prefabrikovanej jamy. Je to kompletná súprava zariadenia vopred zostaveného v továrni a škrupina spínača ľahkej skrinky je vyrobená z nehrdzavejúcej ocele;

3. Prefabrikovaná jama je úplne utesnená a vodotesná, povrch horného krytu jamy je zdobený dlaždicami štvorcovej podlahy a spodná škatuľka jamy je vyrobená z kovovej keramiky, ktorá je vystavená proti korózii ošetrenia podľa požiadaviek GB/T19285 “na koróznom inžinierstve zakorovaných oceľových pipelínov“;

4. Horný kryt jamy je vybavený otvoreným prielezom. Po otvorení prielezu je podopretý a umiestnený valcom. Prostredníctvom prielezu je možné pozorovať a prevádzkovať pracovník podzemného transformátora, aby vstúpil do jamy pre bezpečnostné pripojenie k káblom.

5. Navrhuje sa, aby sa výbuchové skrutky mali vložiť podľa veľkosti základy jamy. Po tom, čo je jama na mieste a pevne pevne, vyplnená pôda podľa horizontu a potom pestujte trávnik.

● Návrhové výkresy dvoch typických schém

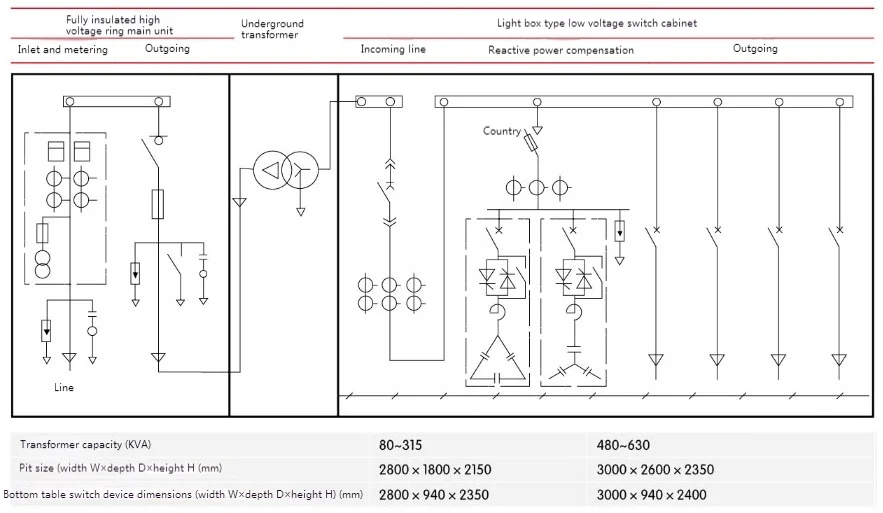

◆ HV Ring Main Uniy+Underground Transformer+nízke meranie napätia ：

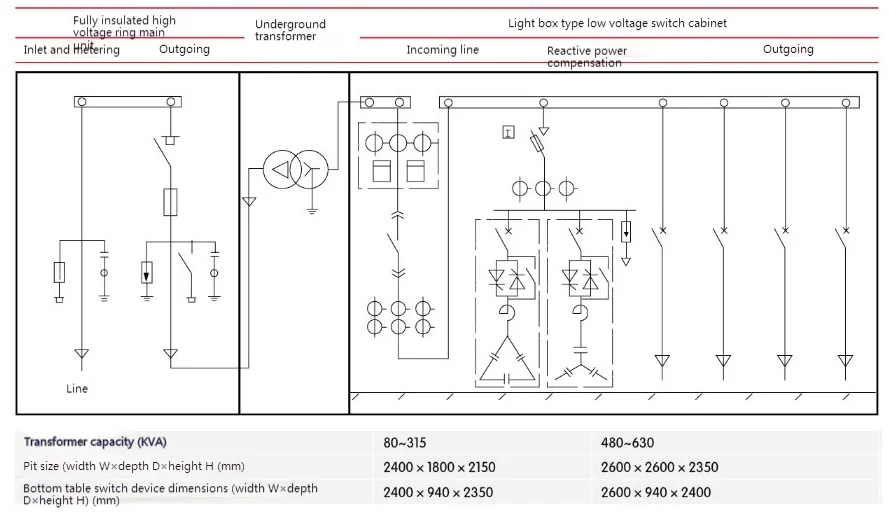

◆ HV prsteň HLAVNÁ HLAVNÁ DOPRAVA+Vysoké napätie+podzemný transformátor+podávač LV ：
