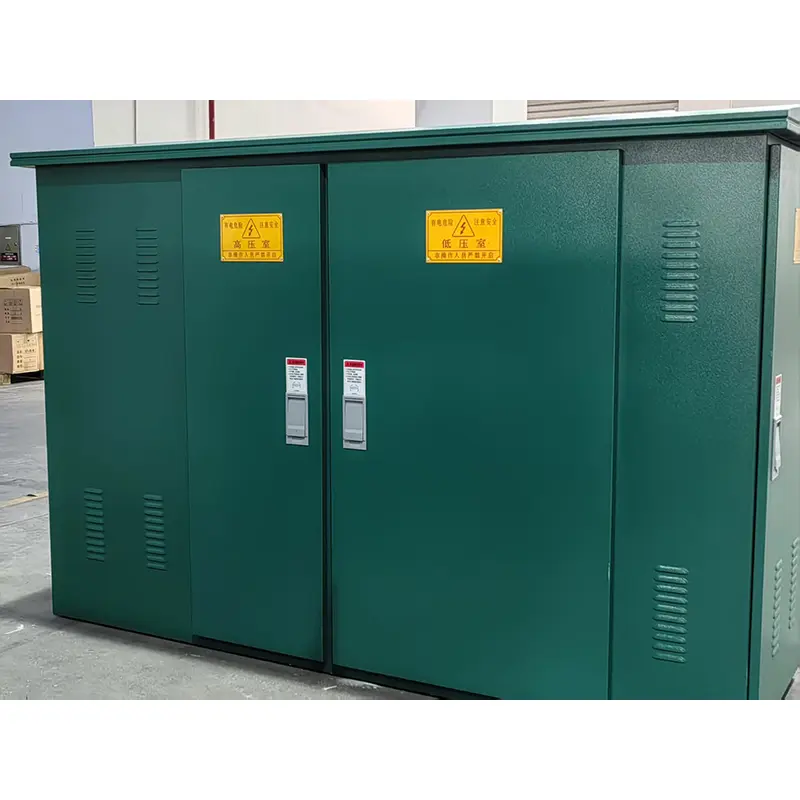

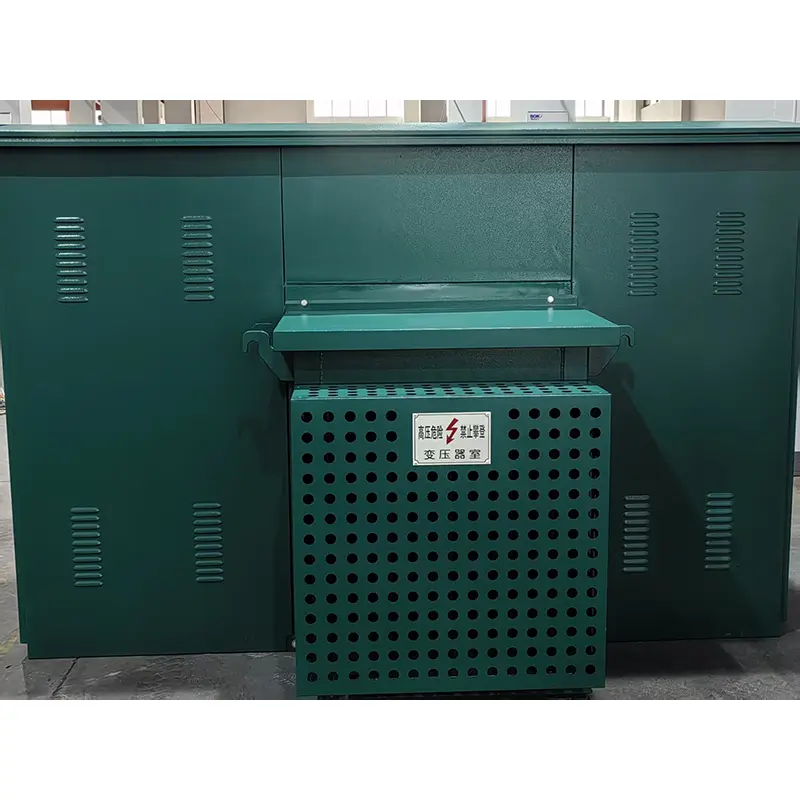

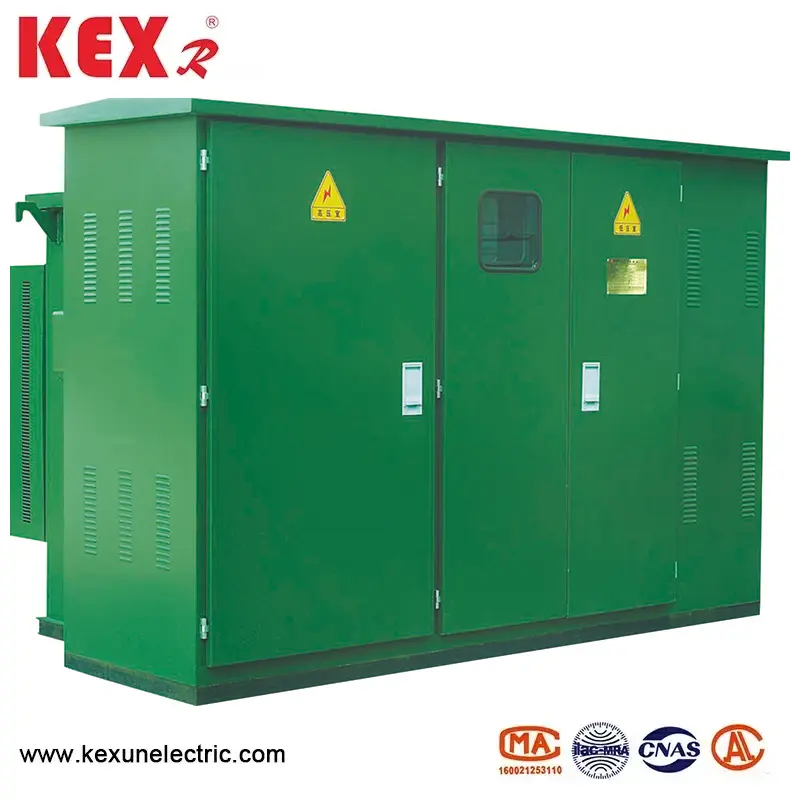

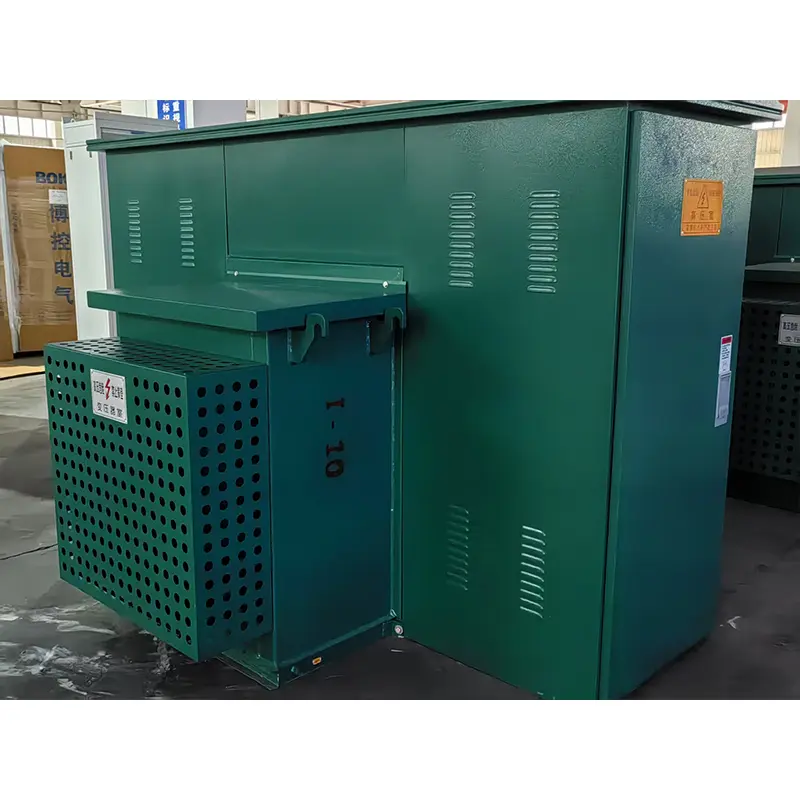

Americký kompaktný transformátor

● Analýza modelu kompaktného transformátora amerického typu

－Z: Kombinovaný typ

－B: rozvodňa

－W: Outdoor

－12: hodnotené napätie 12 kV

● Umiestnenie produktu kompaktného transformátora amerického typu:

◆ Integrované vonkajšie kompaktné distribučné riešenie

◆ Vhodné pre mestské distribučné siete, priemyselné parky a nové energetické projekty.

◆ Dodržiavajte štandard GB/T 17467 (ekvivalent IEC 62271-202).

◆ Komora vysokého napätia

● Štrukturálne charakteristiky

Dizajn krabíc:

▶ Kompaktný transformátor amerického typu prijíma dvojvrstvovú antikorozívnu oceľovú dosku (hrúbka ≥ 2 mm)

▶ Tepelný izolačný medzivrstvový medzivrstvový (polyuretánová pena, tepelná vodivosť ≤ 0,025 w/m k)

▶ Ochrana IP34D (ochrana pred dažďom/ochrana malých zvierat)

Optimalizácia rozloženia:

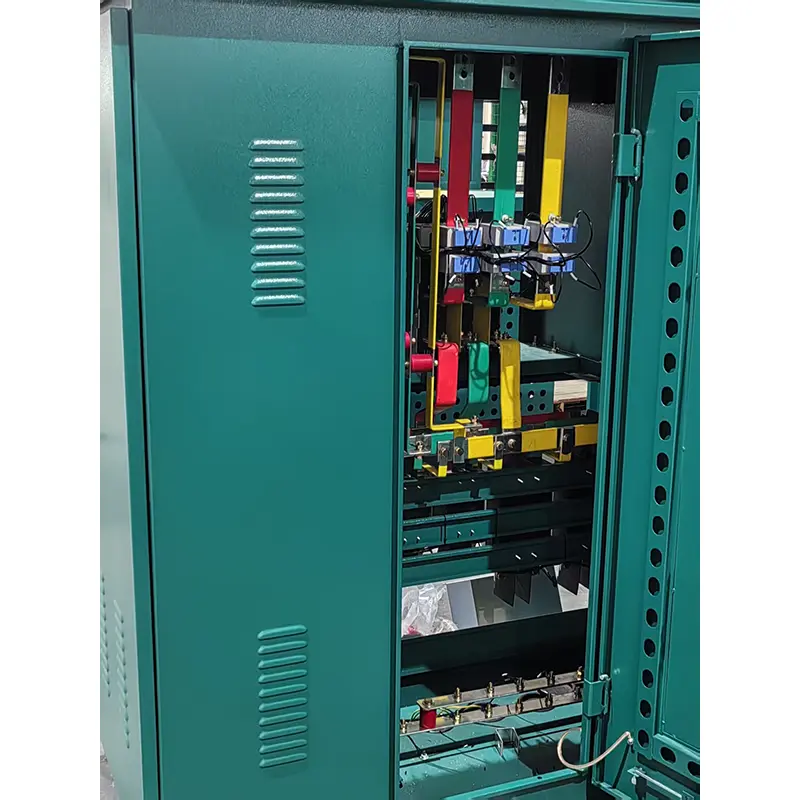

▶ Nezávislé priehradky pre komoru s vysokým napätím, transformátorová komora a nízke napätie.

▶ Šírka kanála údržby ≥ 800 mm

▶ Systém na vrchol núteného ventilácie (regulácia teploty Štart a zastavenie)

● Podmienky environmentálneho kompaktného transformátora amerického typu používajú

◆ Okolitá teplota: maximálna teplota +40 ℃, minimálna teplota-30 ℃;

◆ Nadmorská výška: Kompaktný transformátor typu ZBW-12 by mal byť nainštalovaný na mieste pod 4 000 m;

◆ Rýchlosť vetra: rovnocenná s 34 m/s (nie viac ako 700 Pa);

◆ Vlhkosť: Priemerná denná relatívna vlhkosť nie je vyššia ako 95%; Mesačná hodnota relatívnej vlhkosti nie je vyššia ako 95%;

◆ Odprubný náraz: Horizontálne zrýchlenie nie je viac ako 0,4 m/s2 a vertikálne zrýchlenie nie je viac ako 0,15 m/s² ；;

◆ Sklon inštalácie: miesto inštalácie sklonu amerického typu kompaktného transformátora by malo byť menšie ako;

◆ Inštalačné prostredie: okolitý vzduch amerického typu kompaktného transformátora nie je očividne znečistený korozívnymi a horľavými plynmi a v mieste inštalácie nie sú násilné vibrácie;

◆ Pri objednávaní tohto produktu nad vyššie uvedené podmienky môžete rokovať s našou spoločnosťou.

◆ Technické parametre kompaktného transformátora amerického typu
