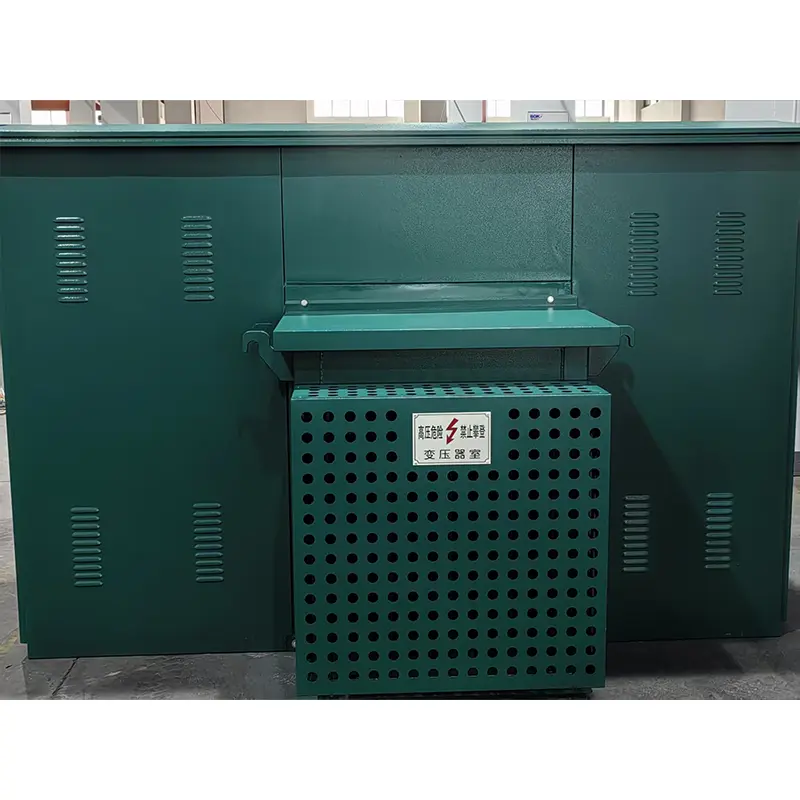

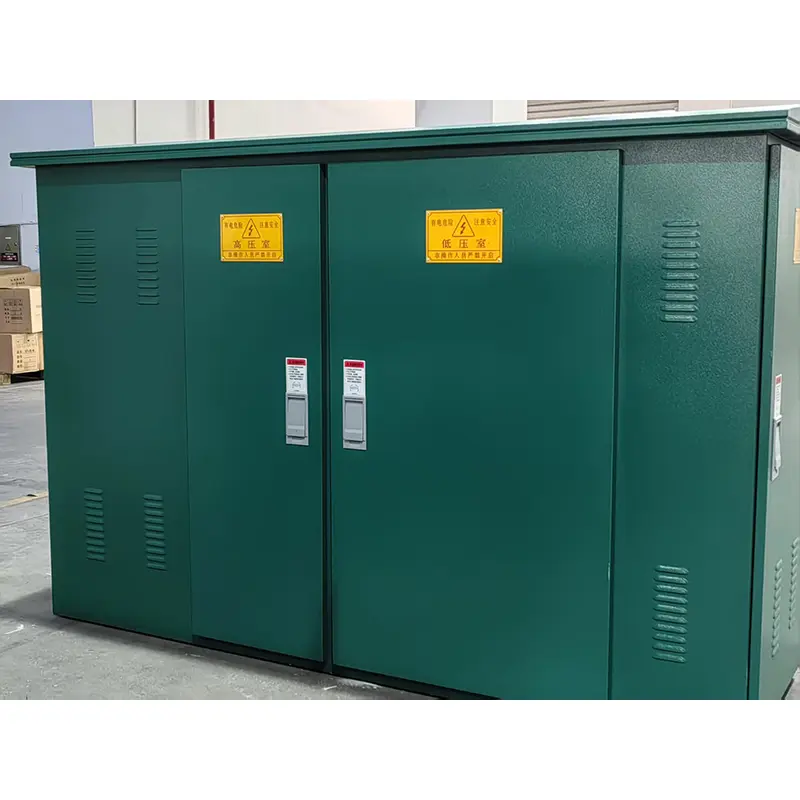

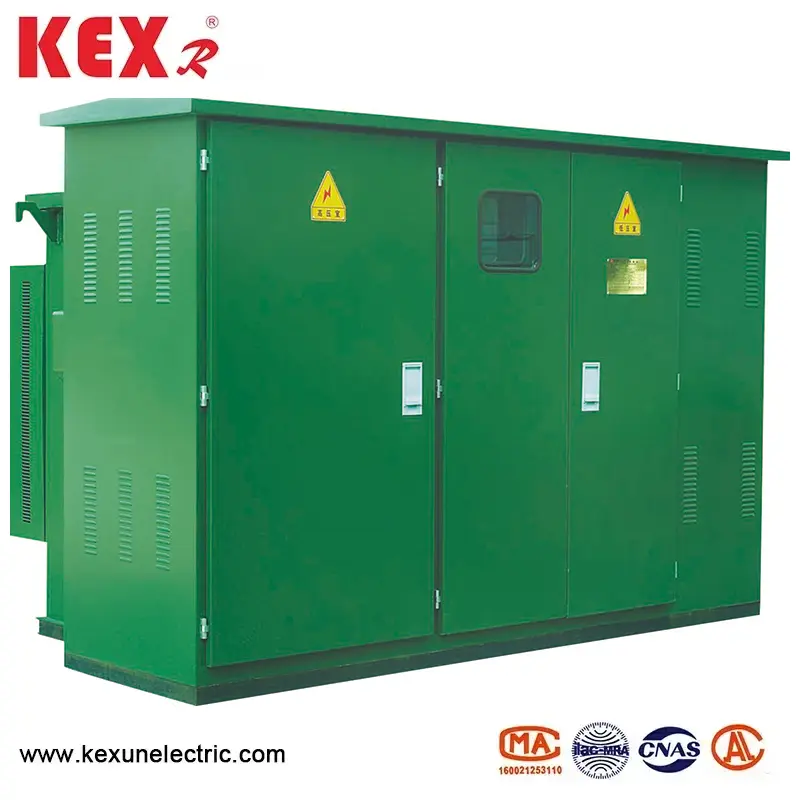

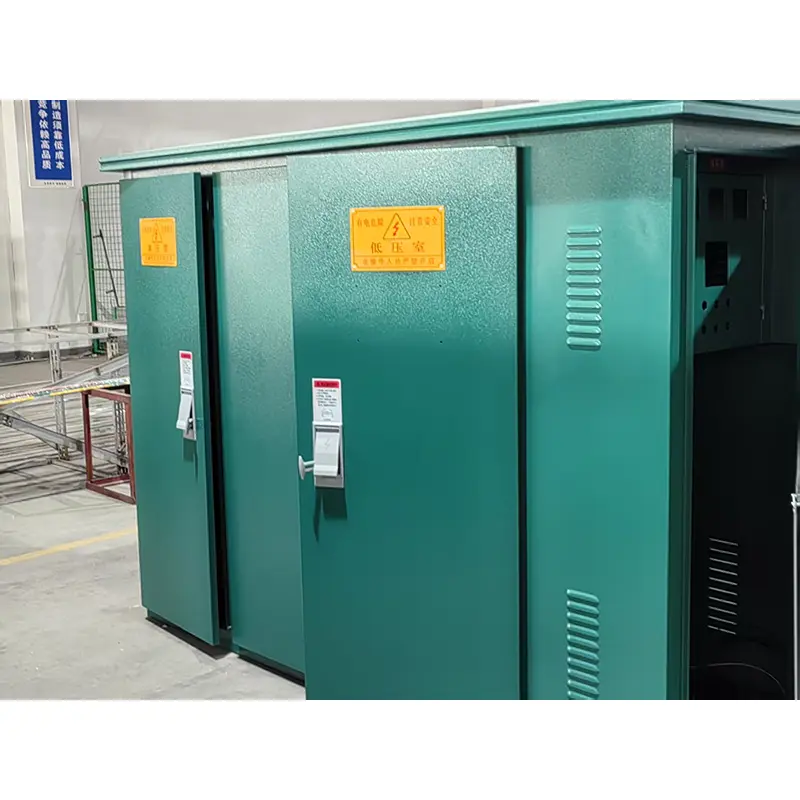

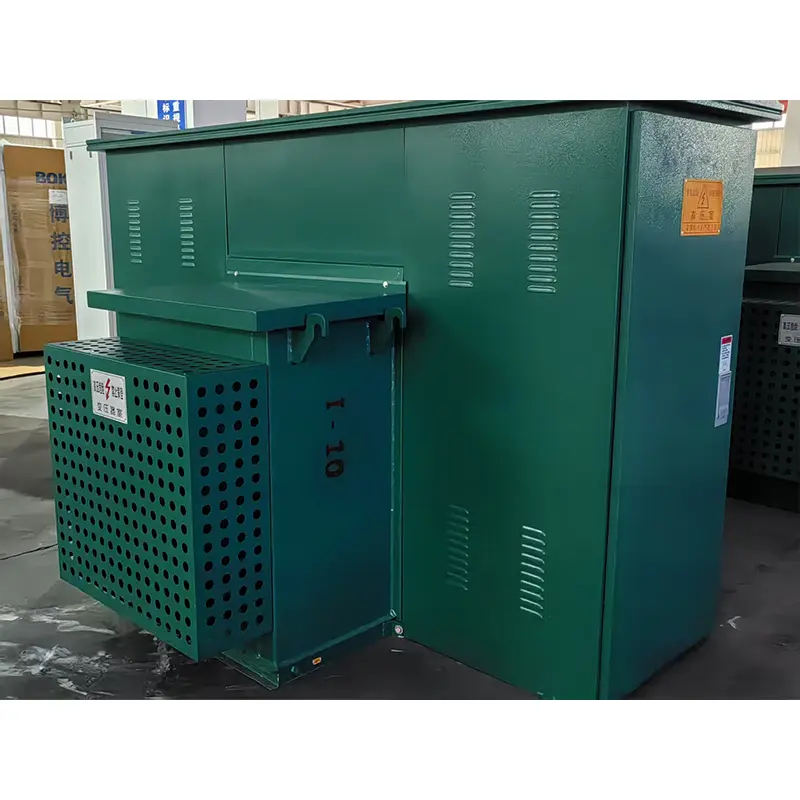

Americká trojfázová rozvodňa namontovaná na PAD

Trojfázová rozvodňa s podložkou ZBW-12 American Type Type Type, ktorá vyrába výrobca Číny KEXR, je rozvod s jednoduchou štruktúrou, malou podlahovou plochou a silnou izoláciou, ktorá je vhodná na menovité napätie 10 kV.
Model: ZBW-12
Značka ： Kexr

Odoslať dopyt

Popis produktu

● American Typ Trojfázová podložka namontovaná na PAD s použitím podmienok

◆ Teplota okolia: Teplota okolia okolo amerického typu trojfázovej podvozku by mala byť -30 ~ 40 ℃.

◆ Nadmorská výška: Trojfázová rozvodňa namontovaná na PAD typu American Type by mala byť nainštalovaná pod 4000 m;

◆ Rýchlosť vetra: rovnocenná s 34 m/s (nie viac ako 700 Pa);

◆ Vlhkosť: Priemerná denná relatívna vlhkosť nie je vyššia ako 95%; Mesačná hodnota relatívnej vlhkosti nie je vyššia ako 95%;

◆ Odprevustné: Horizontálne zrýchlenie nie je viac ako 0,4 m/s²

a vertikálne zrýchlenie nie je viac ako 0,15 m/s²

◆ Sklon inštalácie: inštalačný sklon trojfázovej rozvodne namontovanej na PAD nie je viac ako 3

◆ Inštalačné prostredie: okolitý vzduch nie je očividne znečistený korozívnymi a horľavými plynmi a na inštalačnom mieste nie sú násilné vibrácie

◆ Pri objednávaní tohto produktu nad vyššie uvedené podmienky môžete rokovať s KEXR

● Technické parametre Typ amerického typu Trojfázovej rozvodne namontovanej na Pad

Sériové číslo	Položka	Jednotka	Technické parametre
1	Menovité napätie	kv	10/0,4
2	Maximálne prevádzkové napätie	kv	12
3	Menovitá frekvencia	Hz	50
4	Menovitá kapacita	kva	150-1600
5	Frekvencia výkonu 1 min. Oddrčte napätie	kv	35
6	Impulzné napätie	kv	75
7	Metóda chladenia		Odbočovať
8	Prelomenie prúdu poistky zálohovania vysokého napätia	ten	50
9	Prelomenie prúdu poistky doplnku	ten	2.5
10	Teplota životného prostredia	℃	-35 ~ 40
11	Prípustné stúpanie teploty cievky	℃	65
12	Regulácia napätia bez zaťaženia		± 5% alebo ± 2*2,5%
13	Hladina hluku	db	50
14	Ip titul		IP43

Transformátor

KEXR vopred inštalovaná americká rozvodňa typu boxu prijme novú trojfázovú olejové transformátory oleja S9 a S11, ktoré majú výhody nízkej straty bez zaťaženia, nízky nárast teploty, nízky hluk a nízku výšku. Strata bez zaťaženia a strata zaťaženia transformátora sú nižšie ako straty pôvodného transformátora S9, ktoré v súčasnosti dosahujú domácu pokročilú úroveň. Transformátor má úplne utesnenú štruktúru, ktorá účinne izoluje znečistenie ovzdušia a degradáciu izolácie spôsobenú vlhkosťou. V hornej časti ropnej nádrže sa ponechá vzduchový vankúš s 40 až 90 mm, ktorý môže hrať úlohu rozptylu tepla a chladenia spolu s vlnkami škrupiny olejovej nádrže a môže účinne znížiť vnútorný tlak.

Rozmery

Kapacita	A	B	C	H	Hmotnosť （kg）
315kva	2560	1600	600	1000	3050
400 kva	2560	1600	600	1000	3270
500 kVA	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800 kVA	2760	1600	800	1000	4200
1 000 kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

● Obrys rozmeru rozvodne namontovanej na PAD-MONTATUJEM MONTÁCIU ZBW-12 TYPE TYP

ZBW-12 American Typ Trojfázová podvozka namontovaná na PAD štandardné rozmery
Kapacita (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650

Hot Tags: Americká trojfázová rozvodňa namontovaná na PAD
