Flrn48-12d Typ SF6 načítava

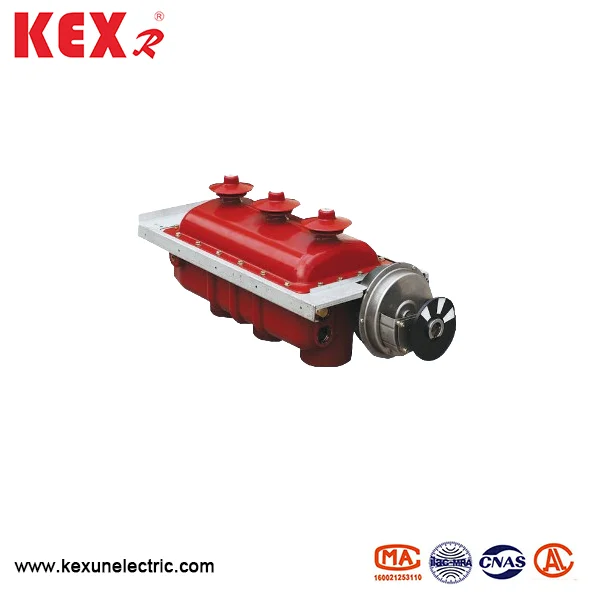

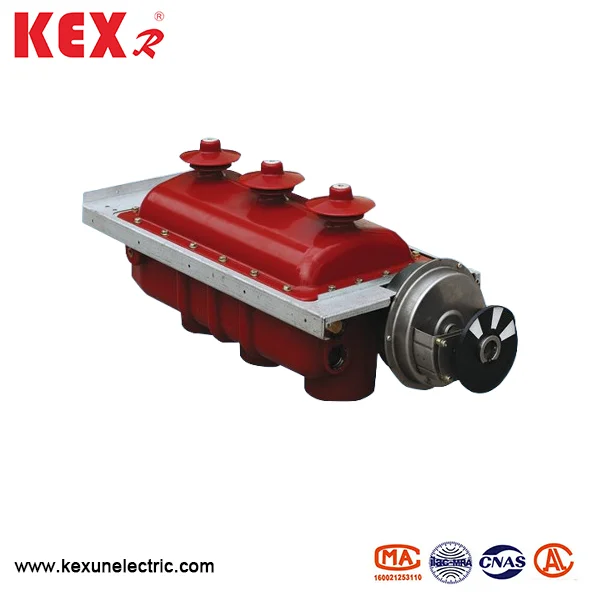

Spínač zaťaženia SF6 Typ FLRN48-12D je produkt zaťaženia nezávisle vyvinutý spoločnosťou Kexun v továrni v Číne v roku 2008, ktorý sa používa na hlavnú jednotku Ring XGN15-12SF6. Má vysokú ekonomiku, bezpečnosť a spoľahlivosť, jednoduchú štruktúru, flexibilnú prevádzku, spoľahlivé vzájomné prepojenie a pohodlnú inštaláciu.
Model: flrn48-12d
Značka ： Kexr
Model: flrn48-12d
Značka ： Kexr

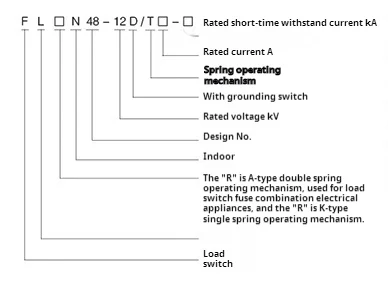

● Význam modelu

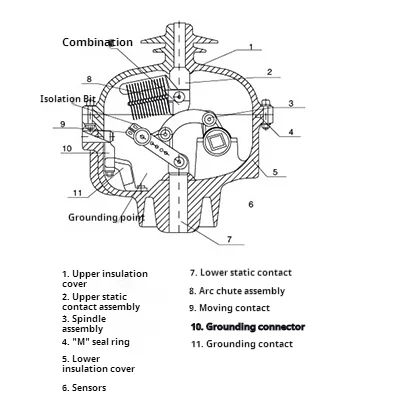

● Štruktúra a princíp
Hlavný obvod a uzemňovací obvod zaťažovacieho spínača typu FLRN48-12D sú utesnené v izolačnej škrupine vyrobenom z epoxidovej živice pomocou procesu APGI, ktorý má výhody dobrého izolačného výkonu a prostredia proti znečisteniu. Izolačný plášť je vyrobený z horného izolačného krytu a dolného izolačného krytu, ktorý je naplnený plynom SF6 s relatívnym tlakom 0,4 baru. Spodná izolačná krytka prijíma miestne membránové opatrenia odolné voči výbuchu, aby sa zabezpečilo, že v prípade nehody tlak pretlakového plynu SF6 po prelomení bezpečnostným filmom a plyn sa priamo nastrieka do zadnej strany skrinky, aby sa zaistila osobná bezpečnosť.
◆ Spĺňajte štandard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 atď.
● Používanie podmienok
◆ Teplota okolia: Teplota okolo prepínača zaťaženia typu Flrn48-12d
By malo byť -40 ~ 40 ℃
◆ Vlhkosť: Maximálna priemerná relatívna vlhkosť je ≤ 95% za deň a ≤ 100% mesačne.
◆ Nadmorská výška: FLRN48-12D Typ Load Switch musí byť nainštalovaný v nadmorskej výške nižšie
2000 m.
◆ Seizmická kapacita: ≤8
◆ Okresný vzduch by mal byť bez zjavného znečistenia, ako sú korozívne, horľavé plynové a vodné pary, a nemali by existovať žiadne časté násilné vibrácie.
● Technické parametre FLRN48-12D Typ Load prepínača SF6
|
Položka |
Jednotka |
Typ flrn36-12d/T630-20 |
Typ flrn36-12d/100-50 |
|
Menovité napätie |
Kv |
12 |
12 |
|
Menovitá frekvencia |
Hz |
50 |
50 |
|
Menovitý prúd |
A |
630 |
100 |
|
Frekvencia výkonu 1 minúty odoláva interfáze/zlomeniu napätia |
Kv |
42/48 |
42/48 |
|
Blesk impulz odoláva interfáze/zlomeniu napätia |
Kv |
75/85 |
75/85 |
|
Frekvencia výkonu 5 min. |
Kv |
24 |
24 |
|
Menovité tepelné stabilita Prúd 3 sekundy /2 sekundy |
Ten |
20/20 |
20/20 |
|
Menovité dynamické stabilný prúd （vrchol） |
Ten |
50/50 |
50/50 |
|
Menovité skratové zatváracie prúd |
Ten |
50/50 |
125/50 |
|
Menovité prerušovacie prúdy s uzavretou slučkou |
A |
630 |
|
|
Menovité aktívne prerušovacie prúd |
A |
630 |
|
|
Menovité káblové nabíjanie Breaking prúd |
A |
10 |
10 |
|
Menovité skratové prelomenie prúdu |
Ten |
|
50 |
|
Menovitý prenosový prúd |
A |
|
1700 |
|
Poistkový typ |
|
|
XRNT-12KV/100A |
|
Poistkový náraz hodí energiu |
J |
|
1 ± 0,5 |
|
Mechanická životnosť |
Čas |
5000/2000 |
3000/2000 |
|
Vzdialenosť medzi nabitými telom a relatívnou izoláciou vzduchu |
mm |
≥ 125 |
≥ 125 |
|
Tlak plynu SF6 |
bar |
0.4 |
0.4 |
|
Synchronizácia otvárania a zatvárania |
ms |
≤2 |
≤2 |
|
Odpor |
detský |
≤65 |
≤65 |
