Vnútorný potenciálny transformátor
Transformátor JSZY-10R typu Indoor Potenciál je zariadenie produkované spoločnosťou China Factory Kexun, ktorá je vhodná pre neutrálny nekrotedovaný/malý prúd uzemňovací systém a má funkcie merania, ochrany a monitorovania izolácie.
Model: JSZY-10R
Značka ： Kexr
Model: JSZY-10R
Značka ： Kexr
● Rozklad modelu transformátora v interiéri:
JSZ: 3-fázové epoxidové obsadenie VT.
Y: So zvyškovým napätím vinutia.
10: hodnotené napätie 10 kV
R: Špeciálny konštrukčný kód v interiéri potenciálneho transformátora (zvyčajne označujúci vylepšenú/špeciálnu funkciu)
● Štrukturálna charakteristika transformátora vnútorného potenciálu typu typu
▶ Izolačný systém: Transformátor v interiéri JSZY-10R Type prijíma vákuové odlievanie epoxidovú živicu (proces APG)
▶ Úplne uzavretý dizajn odolný vlhkosť (ochrana IP54)
Konfigurácia vinutia:
Hlavné vinutie: Y Connection. Pomocné vinutie: Otvorený trojuholník.
● Technické údaje o transformátoroch JSZY-10R
|
Typ |
Menovité napätie rádio （KV） |
Kombinácia triedy |
Trieda presnosti a hodnotený výstup 0,2 0,5 3p |
Obmedzenie tepelného výstupu Sekundárneho vinutia |
||
|
JSZY-10R |
10/√3/0,1/√3 |
0,2 0,5 3 |
15 |
30 |
50 (100) |
300 |
|
Szy-6r |
10/√3/0,1/√3 |
|||||
|
JSZY-10R |
10/√3/0,1/√3 |
0,2 0,5 3 |
15 |
30 |
50 (100) |
Maximálny výstup 300 |
|
Szy-6r |
10/√3/0,1/√3 |
|||||

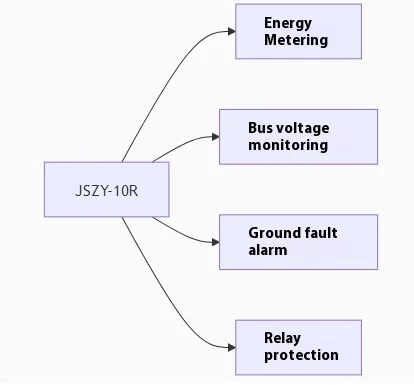

● JSZY-10R Typ INDORODOM POKONÁRNE TRANSFORMER Typické scenáre aplikácií

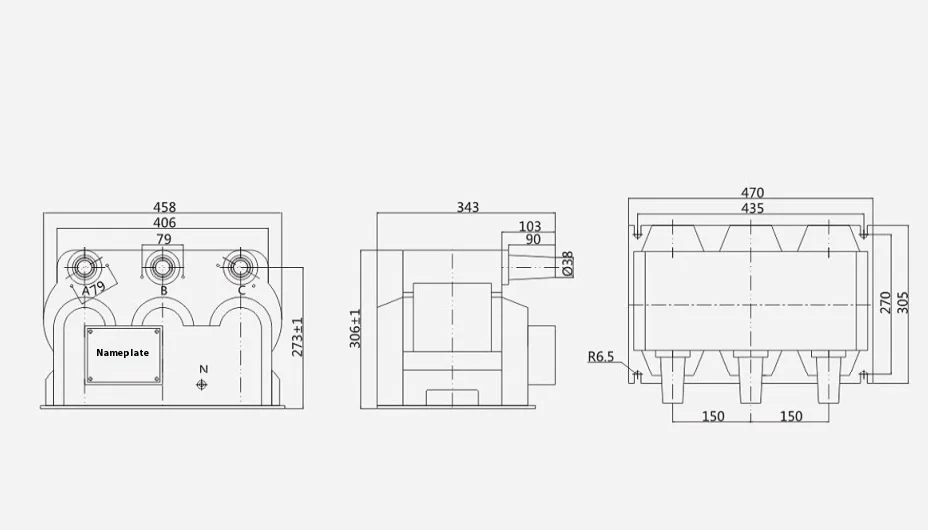

● Celkové rozmery vnútorného potenciálneho transformátora typu JSZY-10R
