Fotovoltaická križovatka
Fotovoltaická spojovacia skrinka vyrábaná spoločnosťou Kexun v Čínskej továrni je vhodná pre systém výroby energie z fotovoltaickej tandemovej energie, ktorý sa venuje dôležitej súčasti tandemového meničového a energetického mriežkového systému. Prijíma sekundárnu ochranu blesku a úroveň ochrany je IP65, ktorá sa používa na vonkajšiu inštaláciu na splnenie požiadaviek vodotesnej, prachovej ochrany, ultrafialovej ochrany a korózie soli.
Model: kxhlx
Značka: Kexr
Model: kxhlx
Značka: Kexr
● KXHLX Typ
Vnútorná štruktúra fotovoltaickej spojovacej skrinky je jednoduchá a čistá a zapojenie je čisté a primerané. Vysoká spoľahlivosť a jednoduchá údržba. Vonkajšia inštalácia namontovaná na stene sa môže prispôsobiť rôznym drsným prostrediam. Okrem štandardných materiálov a veľkostí ho možno prispôsobiť podľa požiadaviek používateľa.
● Technické parametre fotovoltaickej spojovacej skrinky typu KXHLX

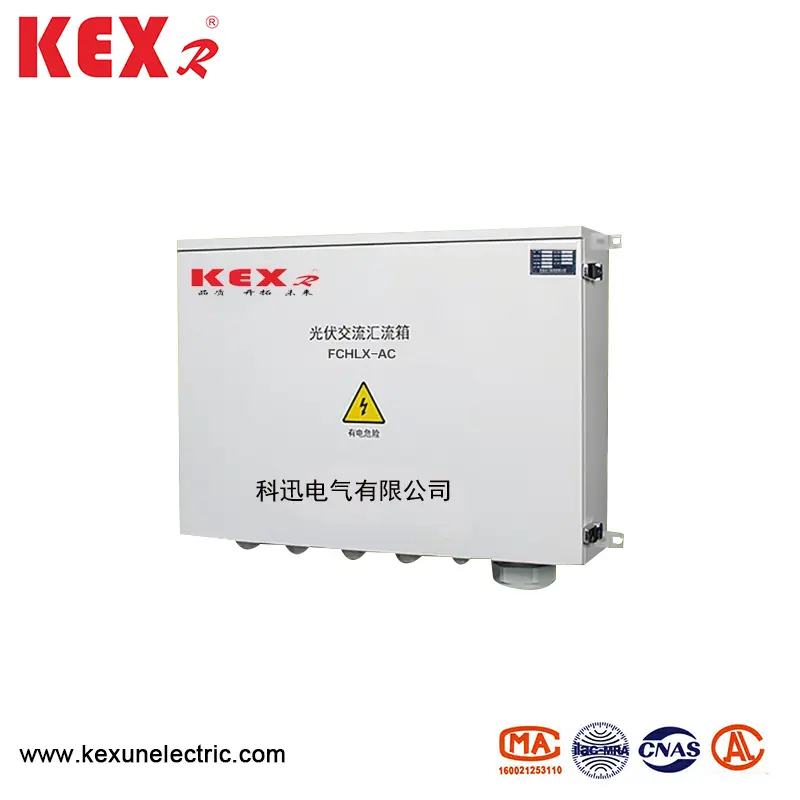

◆ Fotovoltaická spojovacia skrinka typu AC Typ
|
Položka |
KXHLX-AC4 |
KXHLX-AC4 |
KXHLX-AC8 |
|
Vstupné riadky |
1 ~ 4 |
5 ~ 6 |
7 ~ 8 |
|
Maximálne vstupné napätie |
690V |
||
|
Vstupný prúd riadkov |
0 ~ 100a |
||
|
Maximálny výstupný prúd |
250A |
400a |
630A |
|
Menovité napätie |
480VAC |
||
|
Úroveň ochrany napätia |
480VAC |
||
|
Nominálna kapacita prietoku (8/20 μs) |
20KA (porovnávanie podľa požiadaviek zákazníka) |
||
|
Maximálna kapacita prietoku (8/20 μs) |
40KA (porovnávanie podľa požiadaviek zákazníka) |
||
|
Čas odozvy |
＜ 25 ms |
||
|
Teplota |
Pracovná teplota ： -40 ~ 85 ℃ ， 95% ， Žiadna kondenzácia a korozívny plyn |
||
|
Nadmorská výška |
Menej ako 4000 m |
||
|
Materiál |
Horúcna s galvanizovanou oceľou/nehrdzavejúcou oceľou/studeným oceľovým doskovým tanierom/inžinierskym plastom |
||
|
Kabinet IP |
IP65 |
||
|
Stupeň IP pripojenia kábla |
IP66 |
||
|
Rozmery pripojenia kábla: W*H*D |
800*600*200 mm |
800*800*200 mm |
800*1000*200 mm |

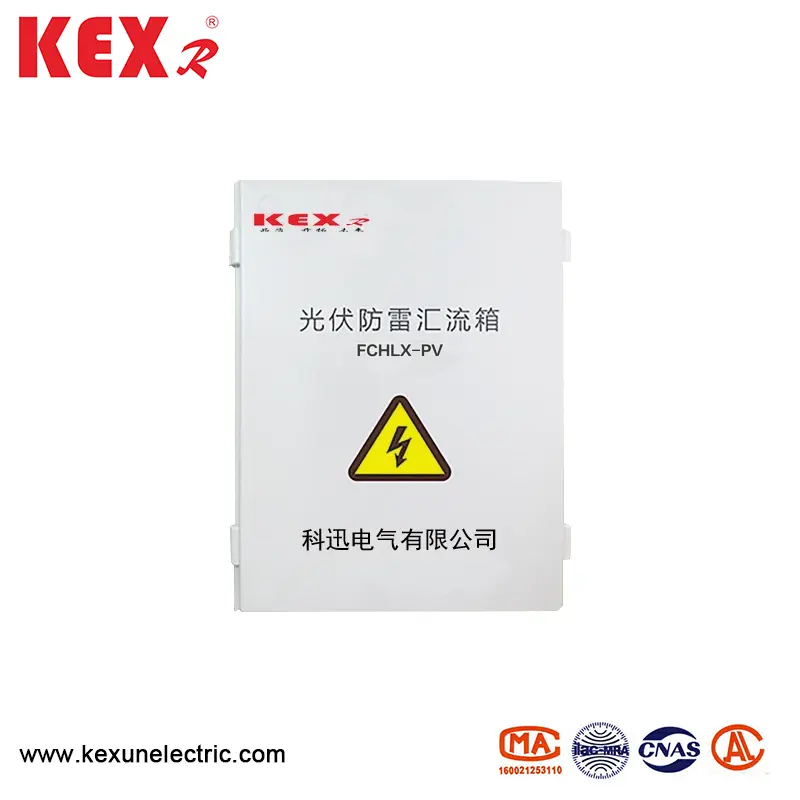

◆ Fotovoltaická spojovacia skrinka typu DC typu
|
Položka |
|
Buchhlx-pv6 / 2 |
Buchhlx-pv6 / 3 |
Buchhlx-pv6 / 4 |
|
Elektrický parameter |
Max Systém DC napätie |
1000 |
1000 |
1000 |
|
Max. Vstupný prúd každého riadku |
20A |
20A |
20A |
|
|
Maximálne vstupné riadky |
6 |
6 |
8 |
|
|
Maximálny výstupný prepínač Prúd |
32A/40A |
20A/32A |
20A/32A |
|
|
Invertor MPPT množstvo |
2 |
3 |
2 |
|
|
Výstupné riadky |
2 |
3 |
2 |
|
|
Ochrana blesku |
Testovací typ |
Chránenie |
Chránenie |
Chránenie |
|
Nominálny prúd |
20KA |
20KA |
20KA |
|
|
Maximálny výtok |
40KA |
40KA |
40KA |
|
|
Úroveň ochrany napätia |
3,8 kV |
3,8 kV |
3,8 kV |
|
|
Maximálne nepretržité pracovné napätie |
1050V |
1050V |
1050V |
|
|
Póly |
3p |
3p |
3p |
|
|
Štruktúra znakov |
Doplnkový modul |
|||
|
Charakteristiky ochrany blesku |
Ip titul |
IP65 |
||
|
Výstupný prepínač |
DC Rasniter/DC Rotary Disconnect |
|||
|
Vodotesný konektor SMC4 |
štandardná konfigurácia |
|||
|
PV DC poistka |
štandardná konfigurácia |
|||
|
PV DC Ochranné zariadenie na ochranu proti prepätia |
štandardná konfigurácia |
|||
|
Monitorovací modul |
N |
|||
|
Antireflexná dióda |
N |
|||
|
Materiál |
PVC |
|||
|
Inštalácia |
Zavesenie na stene |
|||
|
Pracovná teplota |
-25 ~ 55 ℃ |
|||
|
Nadmorská výška |
2000 m |
|||
|
Povolená vlhkosť |
0 ~ 95 ％ ， nekondenzácia |
|||
|
Šírka *výška *hĺbka (mm) |
400*300*160 |
500*400*190 |
500*400*190 |
|
