Rozvodná rozvodňa

● Význam modelu

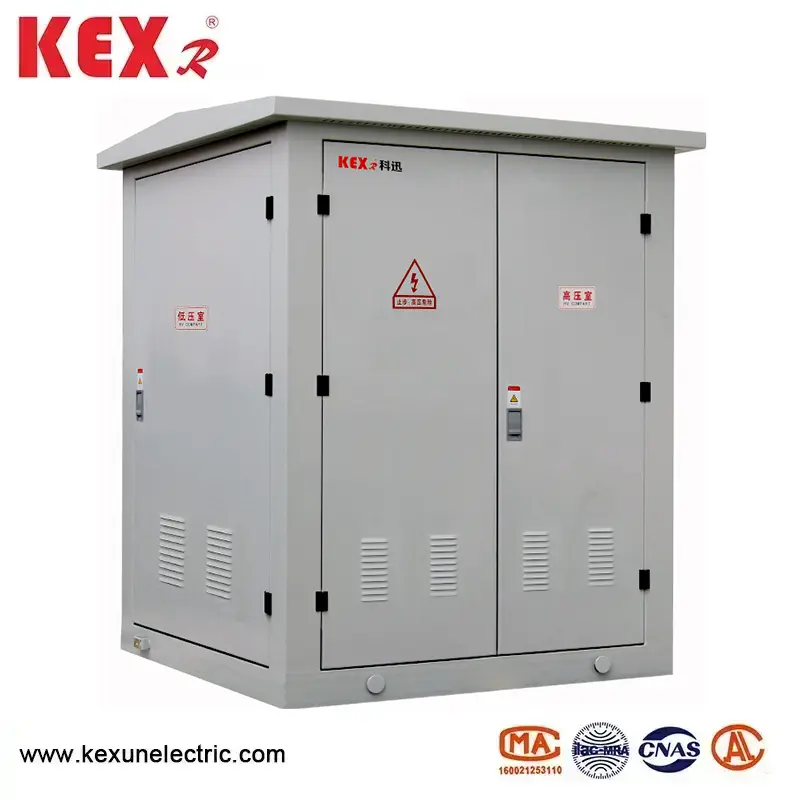

● Produkt Zavedenie rozvodnej rozvodne Urban Distribution Type YB-12

◆ Integrálna štruktúra

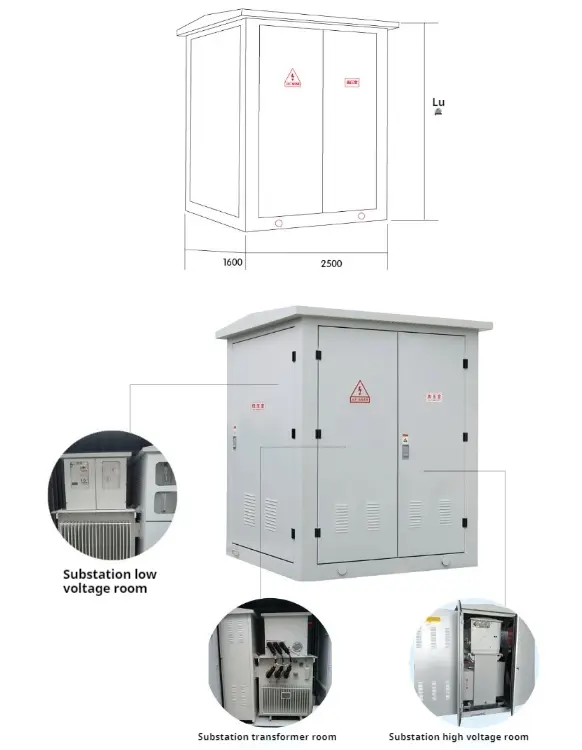

Mestská distribučná rozvodňa je rozdelená hlavne do troch častí: vysokonapäťová spínacia miestnosť, miestnosť transformátorov a nízko napätia spínač, ktoré je možné prepravovať osobitne.

Rozvodňa prijíma jedinečný dizajn rozptylu tepla veľkého cyklu, aby sa zabezpečila zvýšenie úrovne teploty produktu, a samostatné tesnenie medzi miestnosťami nebude tvoriť výmenu tepla medzi miestnosťami.

Škrupina mestskej distribučnej rozvodne je vyrobená z vysoko kvalitnej dosky z nehrdzavejúcej ocele.

Všetky časti štruktúry oceľovej dosky prešli špeciálnym ošetrením proti korózii a štruktúra dosky z nehrdzavejúcej ocele má silný odolnosť proti korózii a dobrú mechanickú pevnosť.

THS rozvodne môže byť priamo nainštalovaná v interiéri bez ďalších budov, ktorá šetrí náklady a priestor a je vhodná na inštaláciu.

◆ Vysokotlakové komory SF6 naplnené rozvádzače naplnenými plynom nezávisle vyvinuté naša spoločnosť sa prijímajú na vysoké napätie a všetky rozvádzače a prípojnice sú utesnené v uzavretej skrinke z nehrdzavejúcej ocele bez exponovaného nabitého tela vonku. Bezpečná prevádzka a vysoká spoľahlivosť; Plne modulárny dizajn, všetky moduly môžu realizovať režim pripojenia bočného výstupu a najvyššie rozšírenie podľa požiadaviek na spotrebu energie a v maximálnom rozsahu spĺňať potreby schémy napájania.

◆ Nízkotlakový komora Straná a výstupná čiara s nízkym napätím sú vyrobené z nových tvarovaných puzdrových obvodov, ktoré majú malú veľkosť, bez oblúka a ľahko sa vymenia. Multifunkčný inteligentný komplexný ovládač ochrany a nové integrované zariadenie na kompenzáciu reaktívneho výkonu.

◆ Transformátor miestnosť Transformátor je úplne izolovaný epoxidovou živicou a úroveň izolácie a tepelného odporu je F a transformátor nemá žiadne materiály podporujúce spaľovanie a nevytvára žiadny plyn alebo iné intermediálne výrobky, ktoré nekonávajú životné prostredie počas prevádzky, takže má charakteristiku dobrej spomaľovania plesnia, ochrany životného prostredia a energetického úspory.

◆ Vnútorné pripojenie Transformátor napätia a čínsky tuhý spínač sú pripojené pevným izolovaným izolovaným káblom, ktoré sú bezpečné, spoľahlivé a plne izolované.

● Strana vysokého tlaku

Vysoké napätie inteligentnej integrovanej rozvodne je všeobecne chránené kombinovaným elektrickým spotrebičom zaťaženia. Po vyfukovaní poistky v jednej fáze sa trojfázové prepojené výlety. Spínač zaťaženia je možné zvoliť zo stlačeného vzduchu, vákua, hexafluoridu sírou atď. A operačný mechanizmus je možné distribuovať na realizáciu automatickej aktualizácie. Poistkou je poistka s obmedzujúcou prúdom vysokého napätia s útočníkom, ktorá má spoľahlivú akciu a veľkú lámavú kapacitu. Hlavné technické parametre nájdete v tabuľke nižšie. Pre transformátory nad 800 kVA môžu byť na ochranu vybrané vákuové ističe, ako sú Zn12, Zn28 a Vs1.

● Strana nízkeho tlaku

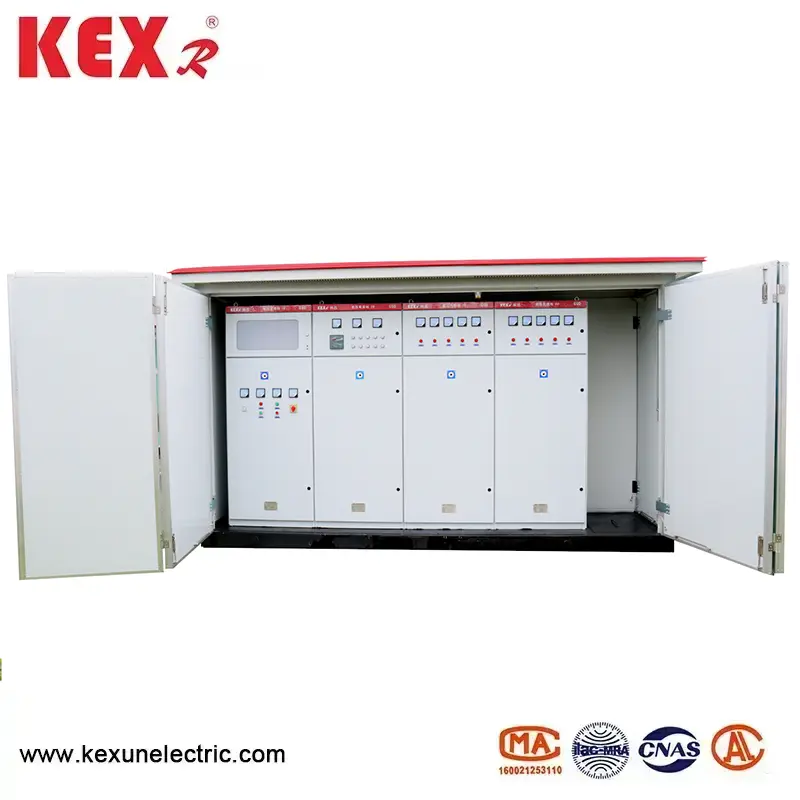

Hlavný spínač na strane nízkeho napätia prijíma univerzálny alebo inteligentný istič na selektívnu ochranu; Výstupný spínač prijíma nový typ spínača plastových škrupín s malým objemom a krátkym oblúkom až do 30 obvodov; Inteligentné automatické sledovanie reaktívneho kompenzácie napájania má stykač a bezkontaktné režimy prepínania, ktoré si môžu používatelia zvoliť.

● Transformátor mestskej distribučnej rozvodne

Inteligentná integrovaná rozvodňa prijíma transformátory série s nízkym strávením, olejové, plne zapečatené transformátory S9, S10 a S11 a môžu si tiež zvoliť živice-extremely-small alebo NOMEX-izolované papierovo izolované transformátory environmentálnych transformátorov. Spodok je vybavený vozíkom a transformátory môžu ľahko vstúpiť a ukončiť.

◆ Technické parametre prepínača zaťaženia

◆ Technické parametre poistky s vysokým napätím

◆ Technické parametre ističa s nízkym napätím

● Schéma rozloženia rozloženia
