25KV American Cable Box Box

● Podmienky používania

Umeľovacia škatuľka s kabátom 25 kV je vhodná na použitie za nasledujúcich podmienok.

▶ Teplota prostredia: medzi -30 a 40 ℃

▶ Rýchlosť vetra: pod 34 m/s (menej ako 700 Pa)

▶ Vlhkosť: Denná priemerná vlhkosť nižšia ako 95%; priemerná priemerná vlhkosť nižšia ako 90%

▶ Strach odolný: Horizontálne zrýchlenie nie je viac ako 0,4 m/s a vertikálne zrýchlenie nie je viac ako 0,15 m/s.

▶ Sklon inštalácie: menej ako 3 °

▶ Inštalačné prostredie: okolitý vzduch DFW typu 25KV American Branch Box Branch by sa nemalo očividne znečisťovať korozívnym, horľavým plynom, vodnou parou atď. A v mieste inštalácie nie sú násilné vibrácie.

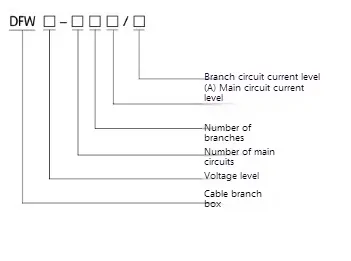

● Význam modelu

● Technický parameter

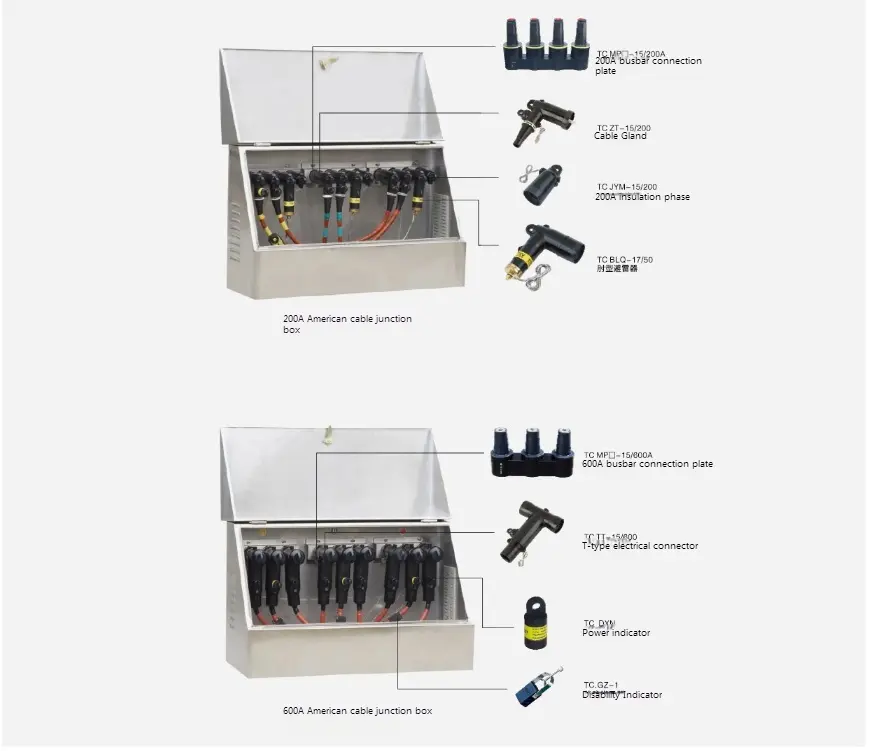

● Príklad schránky 25 kV American Cable Branch Box

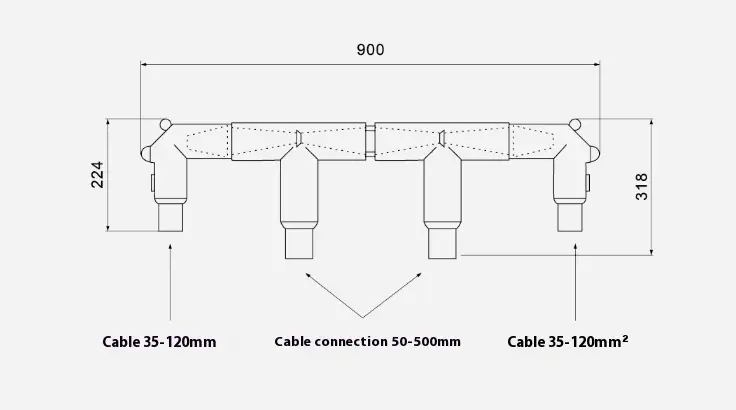

Ak nie je možné umiestniť americkú škatuľu amerického kábla v Amerike z dôvodu obmedzenia lokality, môže byť priamo kombinovaná káblovými spojmi, aby sa vytvorilo viac vetvy káblov (nie sú potrebné bary zbernice a metóda pripojenia je uvedená v nasledujúcom príklade) a umiestnená v káblovom priekope alebo na iných miestach. Príklad 1 Každá skupina štyroch prichádzajúcich a odchádzajúcich vedení (2 × 600a+2 × 200a) pozostáva z dvoch káblových konektorov T-II, dvoch konektorov lakťa a medziproduktu. T-ⅱ káblový konektor 200a je pripojený k konektoru kábla lakťa (druhá strana je pripojená k všetkým izolovaným oxidovým zadkom).

Príklady veľkosti nájdete na obrázku nižšie ：

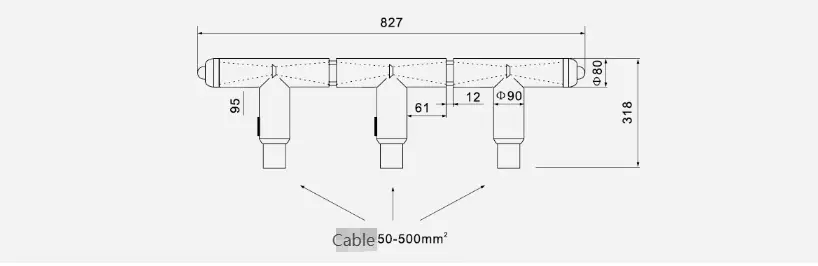

Príklad 2 Tri prístupové vedenia (3x600a) Každá fáza pozostáva z troch káblových konektorov v tvare T a dvoch medziproduktových spojovacích konektorov. Rozmery a príklady nájdete na obrázku nižšie:

● Príkladový diagram
