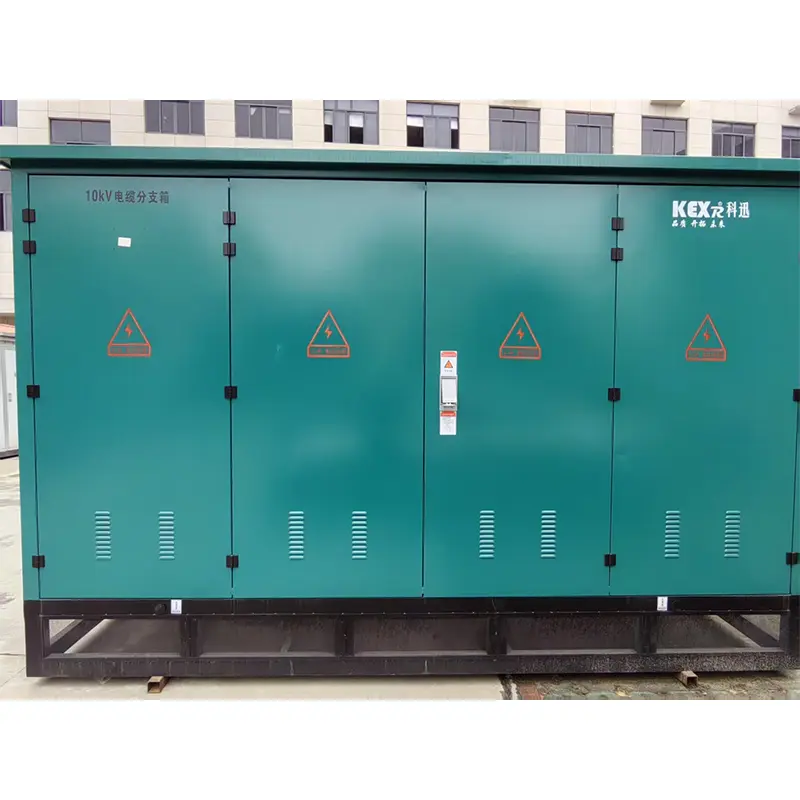

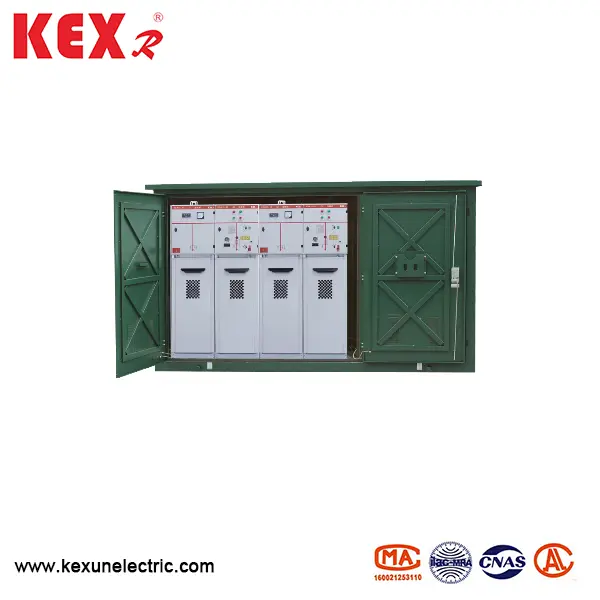

Zaťažovací spínač kábla Pobočka

Pobočka spínača na zaťaženie typu DFW vyrábaná spoločnosťou Kexun, výrobcu v Číne, je zostavená pomocou trojčlenného zaťaženia SF6, s dômyselnou separáciou ľavého a pravého prichádzajúcich a odchádzajúcich vedení, minimálny konštrukčný návrh a najsilnejšia funkcia konfigurácie káblov. Pobočkový box si ponechá nielen výhody tradičného klepnutia, ale má aj niektoré výhody skrinky Ring Network Cabinet.
Model: DFW
Značka : Kexr

● Prehľad produktu

Pobočka DFW Load Switch Branch Box je zostavená s trojstupňovým zaťažovacím spínačom SF6, s dômyselnou separáciou ľavých a pravých prichádzajúcich a odchádzajúcich vedení, minimálny konštrukčný návrh a najsilnejšia funkcia konfigurácie káblov, s až 8 prichádzajúcimi a odchádzajúcimi čiarami. Pobočkový box si ponecháva nielen výhody tradičného Tap boxu, ale má aj niektoré výhody skrinky Ring Network Cabinet, takže je ideálnym vybavením pre rekonštrukciu mestskej siete. Malá veľkosť, bez údržby, dobrá technická ekonomika, vysoká spoľahlivosť, jednoduchá inštalácia a pohodlné použitie. Krabica káblovej vetvy s zaťažením SF6 je charakterizovaná v tom, že v krabici sú tri kompartmenty, z ktorých jedna je utesnená a utesnený priehradka je vyplnená mikrotlastovým hexafluoridovým plynom, v ktorom je viac ako jedna skupina záťaží vypnutá súčasne. Prevádzkový mechanizmus zaťažovacieho spínača je umiestnený v priehradke na prevádzkovej jednotke a v priehradke káblov sú k dispozícii káblové stĺpce a káblové svorky a svorky káblov sú spojené pomocou spínaču zaťaženia. Spínače zaťaženia v uzavretom oddelení zaťažovacieho spínača sú otočné spínače dynamickej tabuľky a statické spínače typu kontakt a rotujúci hriadeľ každého zaťažovacieho spínača je pripevnený na symetrický sektor okolo hriadeľa s tromi vrstvami. Káble v priehradke kábla sú zoskupené do troch fáz a tri káblové svorky v každej skupine sú distribuované paralelne a šikmo smerom nadol. Každý kábel je vertikálne spojený s vedením hromady káblov a tri vedenia pilotov káblov sú navzájom rovnobežné. Uzavretá priehradka má potrubie na zmiernenie tlaku.



● Význam modelu

Load Switch Cable Branch Box

● Technický parameter

Počet

Položka

Jednotka

1

Menovité napätie

12 kV

2

Menovitý prúd

630A

3

Pracovná frekvencia odoláva napätiu (fázy na zem)

42 kV/1 min.

4

Osvetľovacie impulzné napätie

75 kV

5

Menovité prelomové prúd

630A

6

Menené skratované otvorené prúd

50 tvoj

7

Menené krátkodobé vydržanie prúdu

20KA/4S

8

Menené vydrhnutie napätia (vrchol)

50 tvoj

9

Hodnotený prúd kondenzátora

45a

10

Hodnotená indikácia curren

16A

11

Čas prerušenia zaťaženia

> 100

12

Otváracie a zatváracie mechanické prevádzkové časy

2000

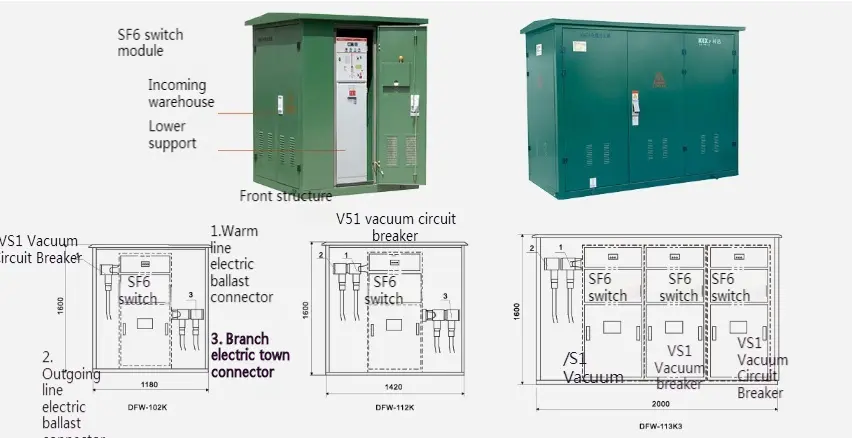

● Obrysový diagram

Load Switch Cable Branch Box

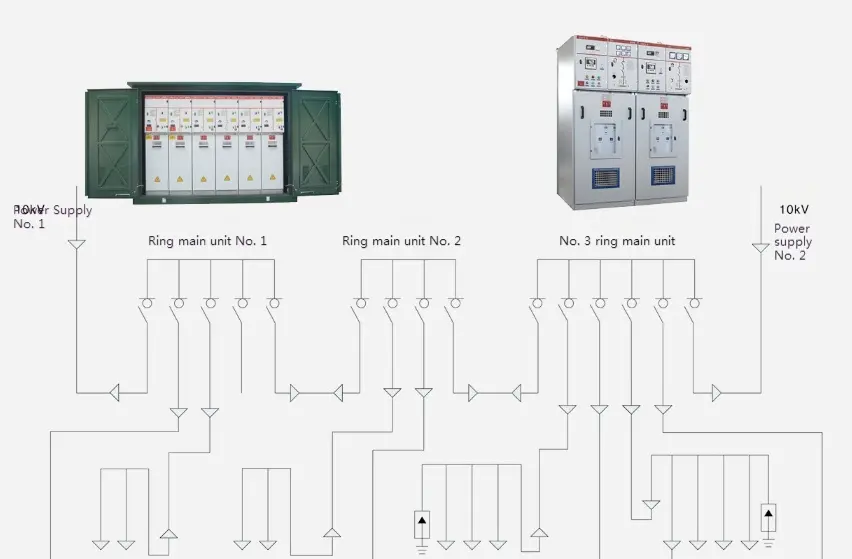

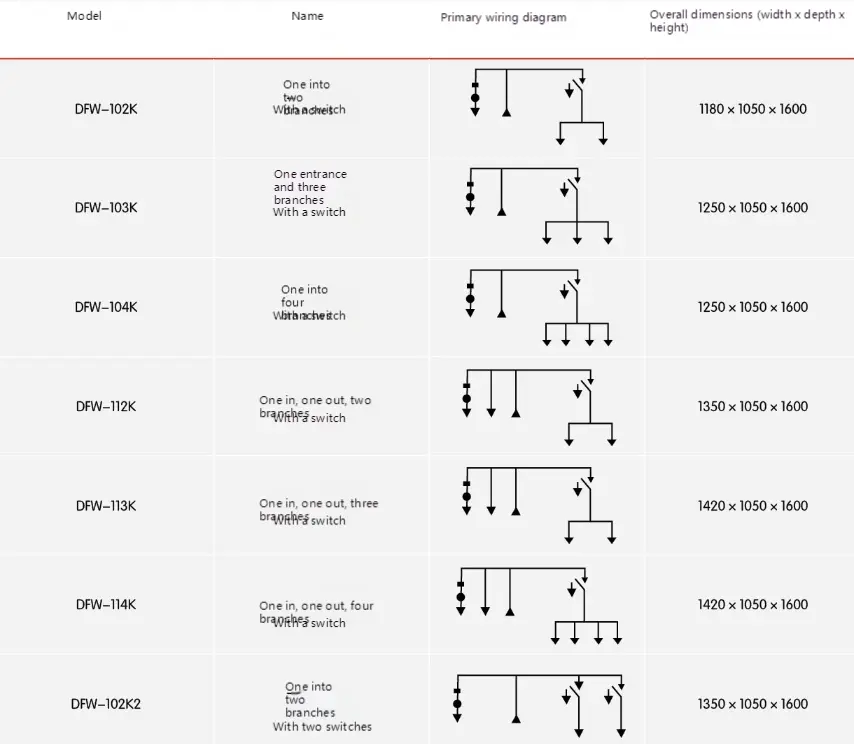

● Typická schéma zapojenia

Load Switch Cable Branch Box

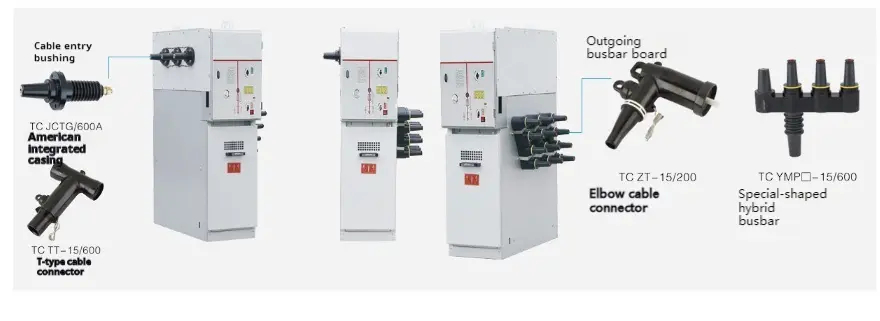

● Schematická schéma krabičky kábla s načítaním SF6

Load Switch Cable Branch Box

● Zaťaženie spínaču káblovej škatule s vypínačom vákuového zaťaženia (vákuový istič)

Prijmite domácu zostavu vysokokvalitného vákuového spínača, šikovne oddeľte ľavé a pravé prichádzajúce a odchádzajúce čiary, najmenší konštrukčný dizajn, najsilnejšia funkcia konfigurácie káblov a prichádzajúce a odchádzajúce čiary môžu dosiahnuť 8 kanálov. Pobočkový box si ponecháva nielen výhody tradičného Tap boxu, ale má aj niektoré výhody skrinky Ring Network Cabinet, takže je ideálnym vybavením pre rekonštrukciu mestskej siete. Malá veľkosť, bez údržby, dobrá technická ekonomika, vysoká spoľahlivosť, jednoduchá inštalácia a pohodlné použitie. Pobočka kábla s vypínačom vákuového zaťaženia (vákuový istič) je charakterizovaný v tom, že v krabici sú tri oddiely, z ktorých jedna je utesnená a prevádzkový mechanizmus zaťažovacieho spínača je umiestnený priamo pred pobočkou, ktorá môže realizovať manuálnu alebo elektrickú prevádzku. V priehradke kábla sú káblové podiely a káblové svorky a svorky káblov sú pripojené pomocou záťaže. Káblové priehradky môžu byť chránené poistkami, ak to vyžaduje schéma navrhovania, a schéma návrhu je diverzifikovaná, ktorá môže realizovať funkcie telemetrie, diaľkového ovládania a diaľkovej komunikácie.

◆ Technický parameter

Menovité napätie

12 kV

Menovitý prúd

630A

Menovité tepla stabilný prúd (2s)

20KA

Menené skraty uzatváracieho prúdu (vrchol)

50 tvoj

Menovitý prenosový prúd

2000a

Osvetľovacie impulzné napätie

85 kv

Pracovná frekvencia vydrží napätie

48 kV

Mechanická životnosť

2000 časov

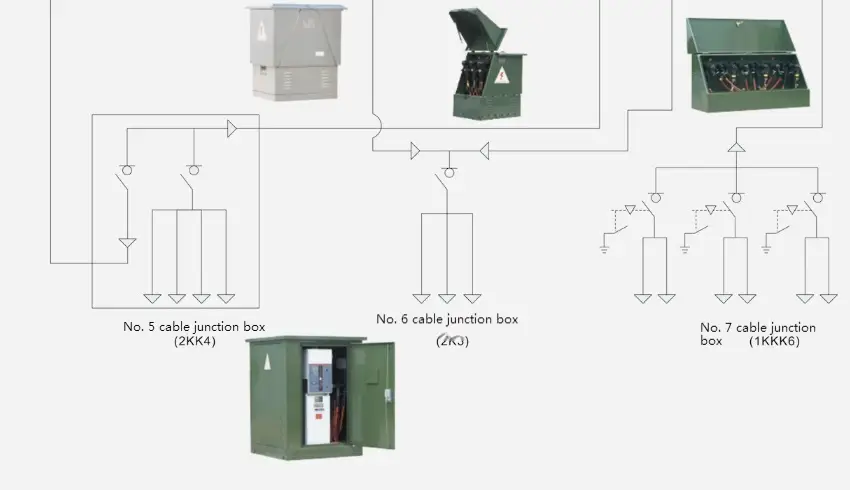

● Typický diagram primárneho systému

Load Switch Cable Branch BoxLoad Switch Cable Branch Box
