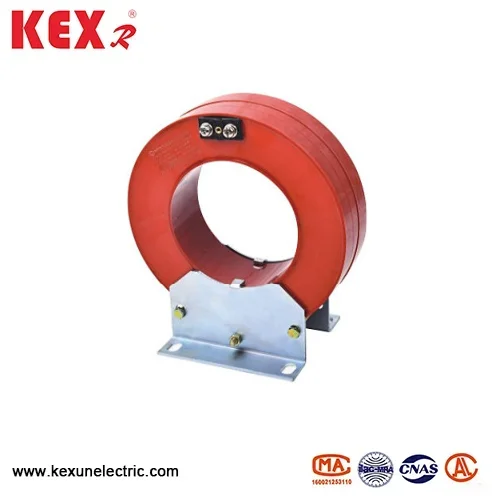

Zostatok jadra kabinetu naplnený plynom CT
Vyváženie jadra naplnenej plynom CT CT vyrábané spoločnosťou China Factory Kexun je vhodný na zabezpečenie trojfázovej ochrany uzemňovania káblov v malých systémoch uzemňovacieho prúdu s vnútornou menovitou frekvenciou 50 alebo 60 Hz a menovité napätie 35 kV alebo nižšie a môže sa tiež použiť v spojení so reláciou.
Model: LXZ-φ
Značka ： Kexr
Model: LXZ-φ
Značka ： Kexr
● Prehľad produktu CT Product Product Product naplnený plynom
Primárnou izoláciou LXZ-φ plynu naplneného skrinky CORE CT CT je zaručené káblami a produkt skúma iba izolačnú výkonnosť sekundárneho vinutia, ktoré vydrží napätie 3 kV po zem na jednu minútu.
● Model Výkaz
L: Aktuálny transformátor
XZ: Kód dizajnu série
Φ: Priemerom otvoru (napríklad v mm, napríklad φ: 50 znamená priemer otvoru 50 mm).
● Plynové konštrukčné prvky naplnené plynom naplneným skrinkou
▶ Materiál magnetického jadra: nanokryštalická zliatina (nanokryštalická zliatina) Silikónová oceľ (kremíková oceľ) ▶ Izolačný systém: Vákuová obsadená epoxidová živicia vlhkosť a konštrukčná konštrukcia odolná voči korózii
▶ Metóda inštalácie: Sprievodca inštaláciou koľajnice (montáž din-dráhy) MONT
● Zostatok jadrovej vyváženia skrinky naplnený plynom CT Typické scenáre aplikácie ：
▶ Aktuálne monitorovanie distribučnej skrinky (monitorovanie rozvádzačov)
▶ Systém riadenia elektrickej energie (EMS)
▶ fotovoltaické meniče (PV invertory)
▶ Ochrana motora (ochrana motora)
● TECHNICKÉ parametre vyváženia kabinetu naplnenej plynom
|
Transformácia Pomer (a) |
Relé typ |
Typ pripojenia Reléová cievka |
Relé Hodnota mierky |
Primárny zvyšok Prúd relé pôsobenia (a) |
Váha (kg) |
|
60/1 |
DD-11/ 60 |
Pripojenie k sérii |
15*1 |
2.4-4.5 |
4.5 |
|
30*1 |
|||||
|
Paralelné spojenie |
15*2 |
3-5 |
|||
|
30*2 |
|||||
|
DD-11/ 60 |
Pripojenie k sérii |
15*1 |
3-6 |
||
|
30*1 |
|||||
|
Paralelné spojenie |
15*2 |
3-6 |
|||
|
30*2 |

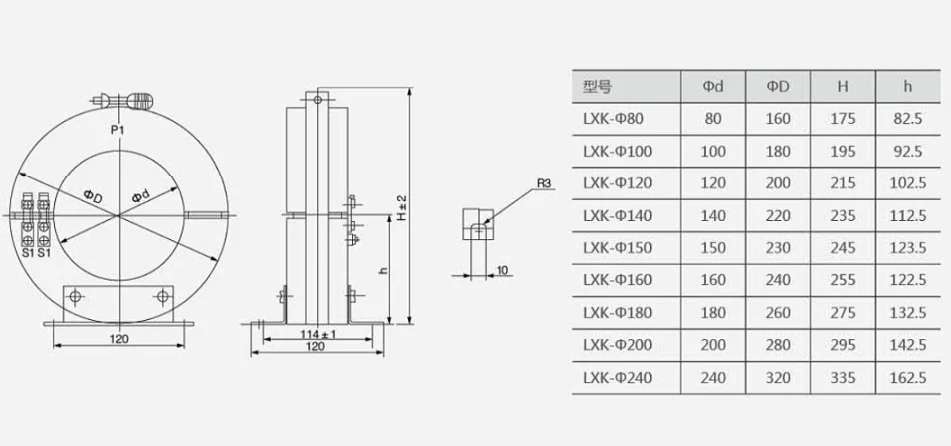

● Rozmer vyváženia jadra kabinetu naplnenej plynom CT
Hot Tags: Zostatok jadra kabinetu naplnený plynom CT
