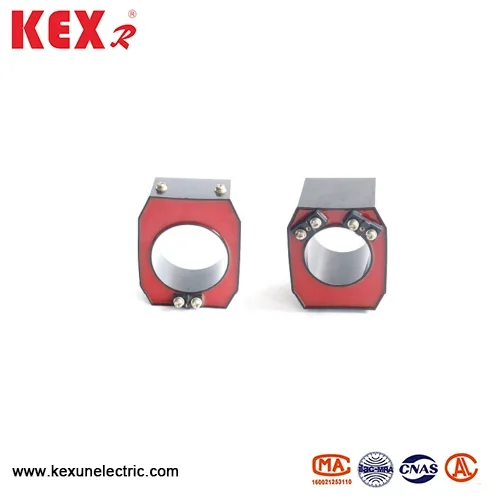

Transformátor prístroje naplnených plynom
LMZT-10 Gas Plnený skrinky Instruments Transformátor je bežný prúdový transformátor autobusu 10 kV, ktorý produkoval spoločnosť Kexun v továrni Číny. Skutočné parametre podliehajú technickým údajom výrobcu. Pri výbere typu by sa mala venovať osobitná pozornosť osobitnej pozornosti.
Model: LMZT-10
Značka ： Kexr
Model: LMZT-10
Značka ： Kexr
● Model význam transformátora nástrojov naplnených plynom
L －prúdový transformátor
M －rough na srdci
Z －POURING TYP
T －plánovaný typ
10 －ultlage triedy （KV）
● Návrh funkcie Transformátora nástrojov naplnených plynom LMZT-10
◆ Typ izolácie: odlievanie epoxidovej živice a úplne uzavretá štruktúra
◆ Metóda inštalácie: Busbar prostredníctvom typu a pevné montáž
◆ Konfigurácia vinutia: dizajn duálneho vinutia a toroidné jadro
● Typické aplikačné scenáre Transformátora nástrojov naplnených plynom naplneným skrinkou LMZT-10
▶ Spínač skrinky (rozvádzače 10 kV)
▶ Kompaktná rozvodňa
▶ Distribúcia priemyselnej energie
● Tabuľka transformátora Transformátora LMZT-10
V nasledujúcej tabuľke sú uvedené menovité prúdy, úroveň presnosti a menovité zaťaženie transformátora skriniek na výrobu plynu. Menovaný sekundárny prúd je 5A alebo 1A.
|
Účel |
Meranie CT |
Ochrana CT |
Dvojitý vinutý CT |
|||||||
|
Menovité primárny prúd |
Presnosť hodnotená zaťaženie (VA) |
Presnosť hodnotená zaťaženie (VA) |
Zaťaženie s hodnotením zloženej presnosti (VA) |
|||||||
|
0,2 s |
0.2 |
0.5 |
10p15 |
10p10 |
10p5 |
0,2 s |
0.5 |
10p10 |
10p5 |
|
|
75 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
100 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
150 |
|
|
1 |
|
1 |
1 |
|
2.5 |
1 |
1 |
|
200 |
|
1 |
2.5 |
|
2.5 |
3.75 |
|
2.5 |
1 |
1 |
|
300 |
1 |
2.5 |
3.75 |
1 |
3.75 |
5 |
1 |
3.75 |
2.5 |
3.75 |
|
400 |
2.5 |
3.75 |
5 |
1.5 |
5 |
7.5 |
1.5 |
3.75 |
5 |
7.5 |
|
500 |
3.75 |
3.75 |
5 |
2.5 |
5 |
7.5 |
2.5 |
3.75 |
5 |
7.5 |
|
600 |
5 |
5 |
7.5 |
3.75 |
7.5 |
10 |
3.75 |
7.5 |
7.5 |
10 |

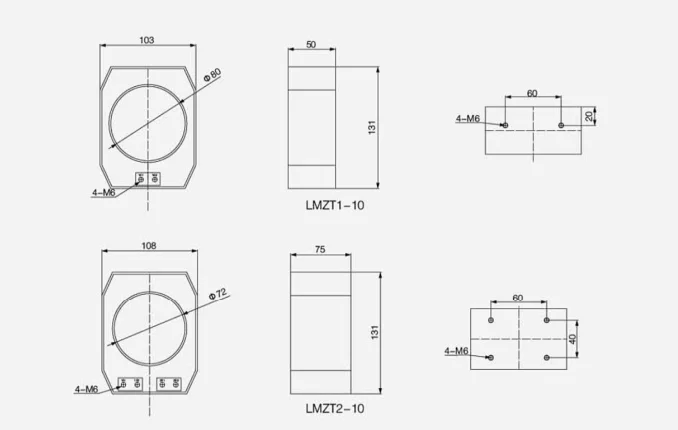

● Rozmery transformátora nástrojov naplnených plynom LMZT-10
