24kV káblová štiepačka

●Základné charakteristiky 24kV káblovej rozdeľovacej skrinky

▶Stupeň napätia: Menovité napätie káblovej rozdeľovacej skrinky 24 kV je 24 kV (v súlade s normou IEC 62271-200 alebo GB/T 11022).

▶Plne izolované tesnenie: živé časti sú izolované pevnou izoláciou alebo plynom SF6, bez odkrytého vodiča, prachotesné a vodotesné (IP65/IP67).

▶Zásuvná technológia v európskom štýle: štandardné sú konektory tienených káblov typu T alebo kolien a je podporovaná zásuvka pod napätím (vyžadujú sa špeciálne nástroje).

▶Modulárne rozšírenie: štandardné jednotky (napríklad 1 palcov, 4 výstupy, 2 palcov a 6 výstupov) možno flexibilne kombinovať, aby sa podporilo neskoršie rozšírenie kapacity.

●Káblová rozdeľovacia skriňa 24 kV Typická konštrukcia

▶Krabica je vyrobená z nehrdzavejúcej ocele /SMC, ktorá je odolná voči korózii a má vonkajší dizajn (-40℃~+70℃).

▶Izolovaná zbernica je vyrobená z medi alebo hliníka, obalená silikónovou gumou / izolačnou vrstvou EPDM a úroveň izolácie je ≥50 kV (odolné napätie napájacej frekvencie).

▶Káblový konektor

24kV tienený zásuvný konektor (ako je typ RIP a izolácia EPDM) s testovacím bodom (voliteľné).

▶Ochranné zariadenie môže byť vybavené indikátorom skratovej poruchy, živým zobrazením a bleskoistkou.

Uzemňovacia svorka skrinky uzemňovacieho systému + uzemnenie tienenia kábla, odpor uzemnenia ≤4Ω.

●Typické scenáre aplikácie 24kV káblovej rozdeľovacej krabice Typická konštrukcia

▶Nová energetická elektráreň: veterná energia na mori 24kV odber kolektorového vedenia.

▶Priemyselný park: Káblová vetva vysokonapäťového motora alebo transformátora.

▶Bane/ropné pole: 24kV odbočná skriňa odolná voči výbuchu (Ex d IIC T4).

▶Mestská vysokonapäťová distribučná sieť: alternatívna schéma rozvádzača káblovej kruhovej siete (úspora miesta)

●Podmienky používania 24KV európskeho typu káblovej štiepačky

Teplota okolia 10KV káblovej rozvodnej skrine európskeho typu: -30~40℃

Rýchlosť vetra: ekvivalentná 34 m/sl a nie viac ako 700 Pal

Vlhkosť: Priemerná denná relatívna vlhkosť nie je vyššia ako 95%

Priemerná mesačná relatívna vlhkosť nie je vyššia ako 95%

 Odolné voči nárazom: horizontálne zrýchlenie nie je väčšie ako 0,4 m/s² a vertikálne zrýchlenie nie je väčšie ako 0,15 m/s²

Sklon miesta inštalácie káblovej rozvodnej skrine európskeho typu: menej ako 3

Prostredie inštalácie: Okolitý vzduch by nemal byť zjavne znečistený korozívnym, horľavým plynom, vodnou parou atď. a miesto inštalácie by nemalo byť prudko vibrované.

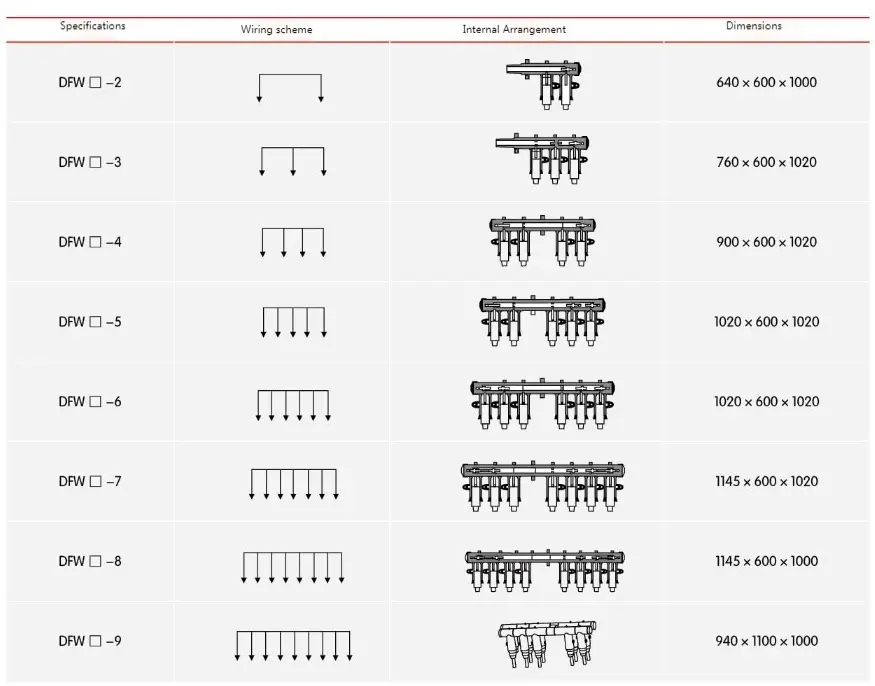

● Technický parameter 24 kV európskeho typu rozdeľovača káblov

● 24KV európsky typ rozdeľovača káblov Popis čísla objednávky

FAQ

Otázka: MOQ 24KV pobočkovej skrinky

Odpoveď: Môžeme dokonca predať 1 sadu.

Otázka: Záruka tohto druhu produktu?

A: 12 ~ 24 mesiacov
