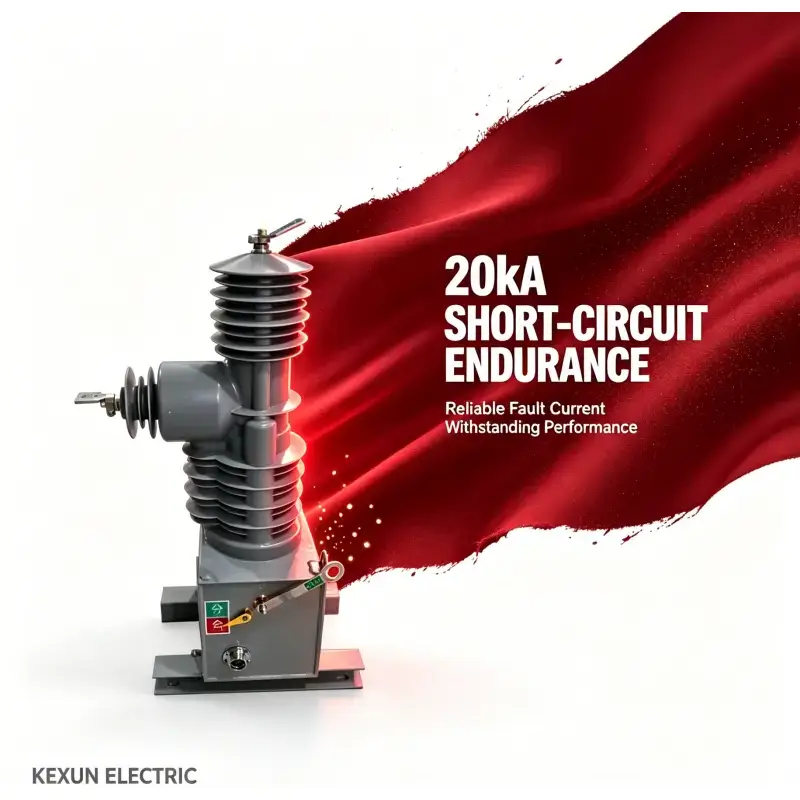

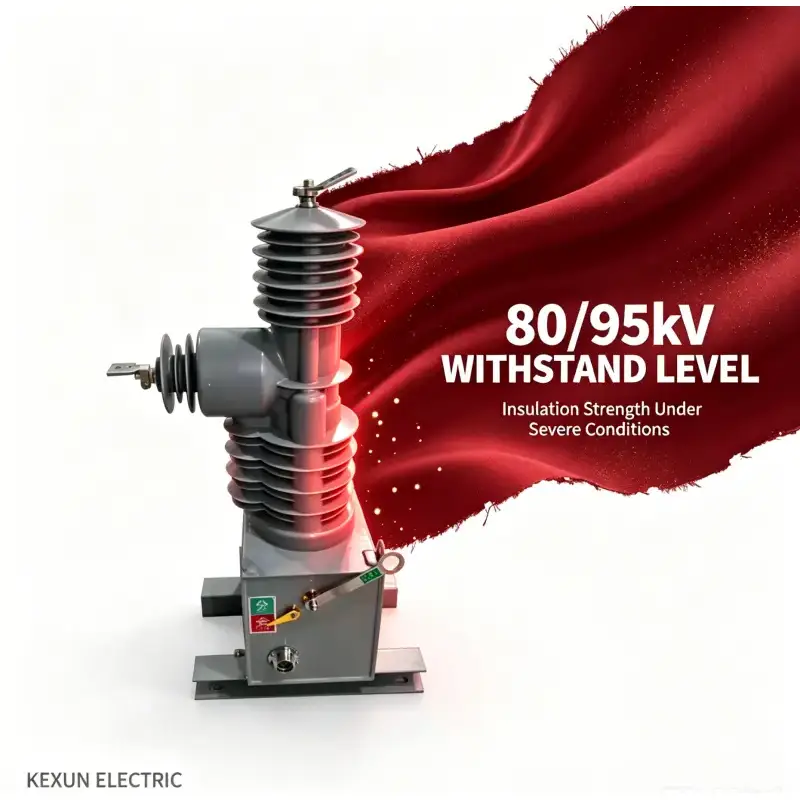

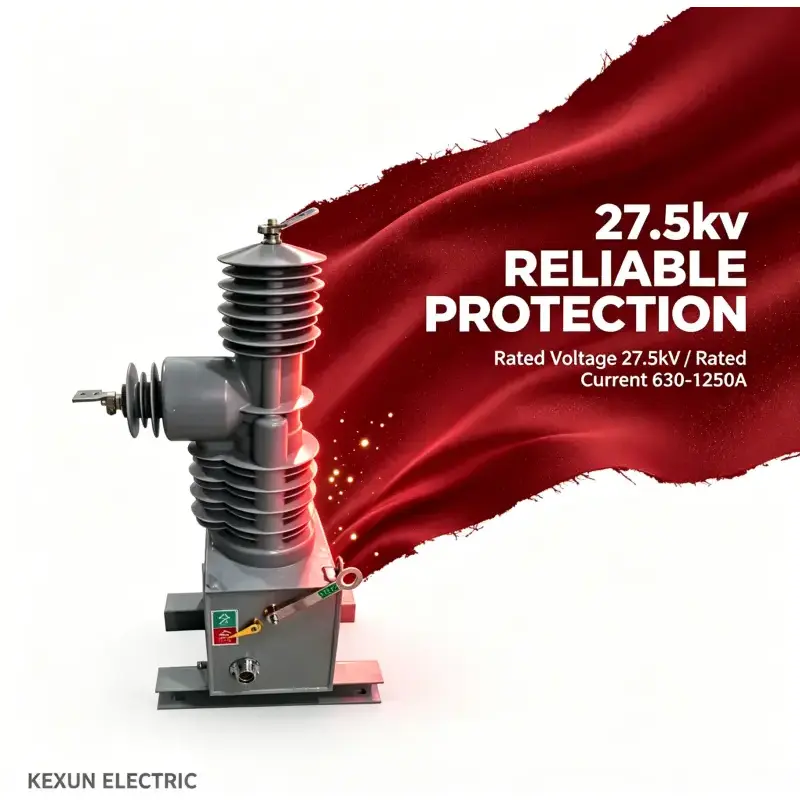

Vonkajšie vysoké napätie Vcb

Vlastnosti produktu

Mimoriadne vysoká spoľahlivosť

Úplne bezúdržbový počas celej životnosti.

Vysoká mechanická životnosť a elektrická životnosť.

Malé rozmery, nízka hmotnosť a jednoduchá inštalácia

 So štandardnou ochranou relé a funkciou rýchleho automatického opätovného zapnutia.

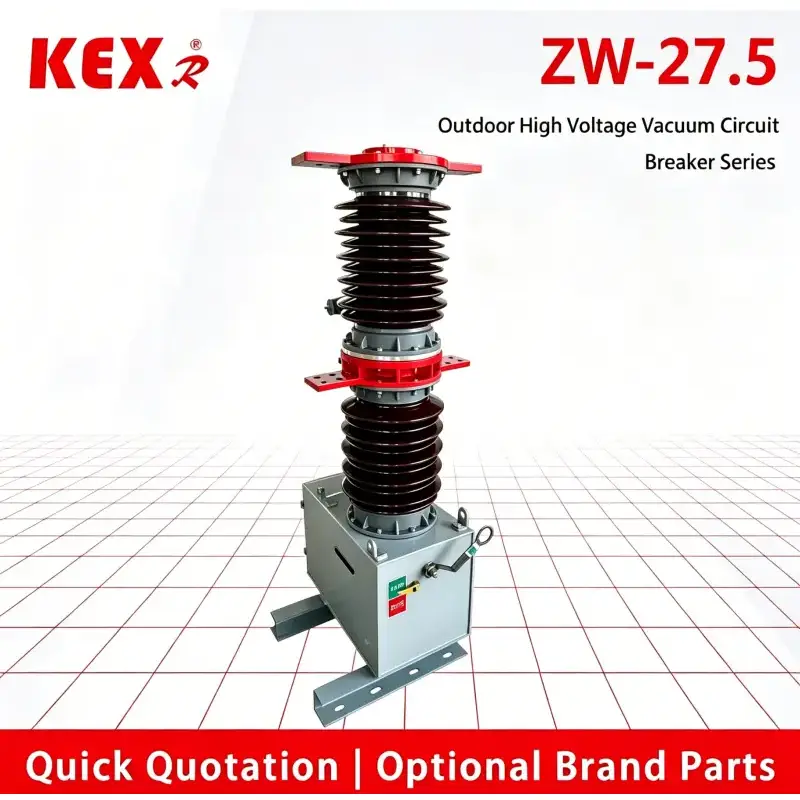

Použitie podmienok typu  ZW7-27.5 Vonkajšie vysokonapäťové vcb

¨ Teplota；-30℃～60℃；

¨ Nadmorská výška： menej ako 2000 m

¨ Rýchlosť vetra: ≤ 34 m/s；

¨ Stupeň znečistenia:Ⅳ级；

¨ Skladovacia teplota：-40℃～85℃。

Hlavný technický parameter vcb

Hlavný mechanický parameter ističa

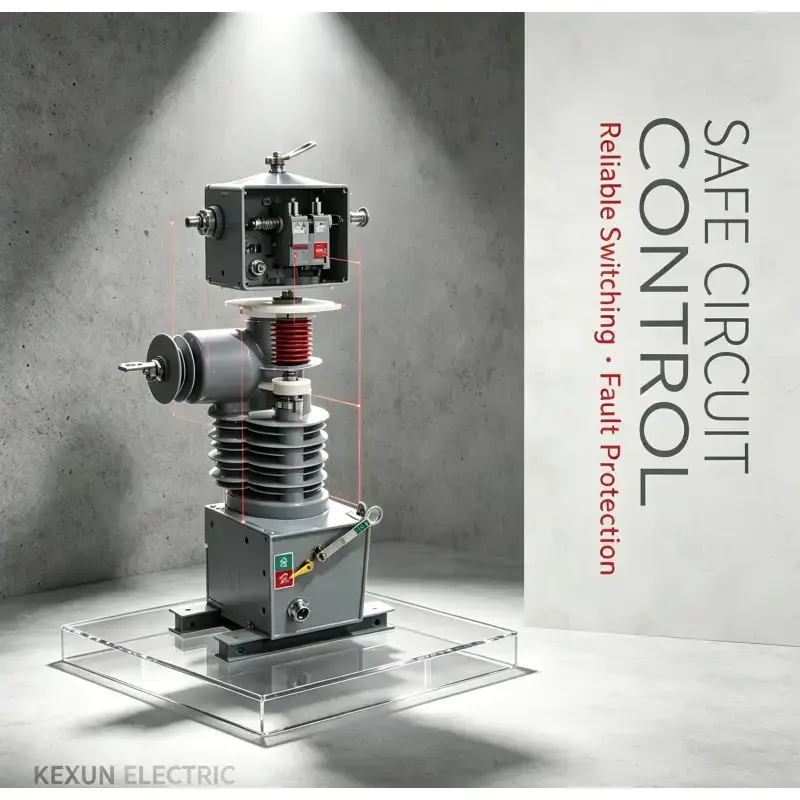

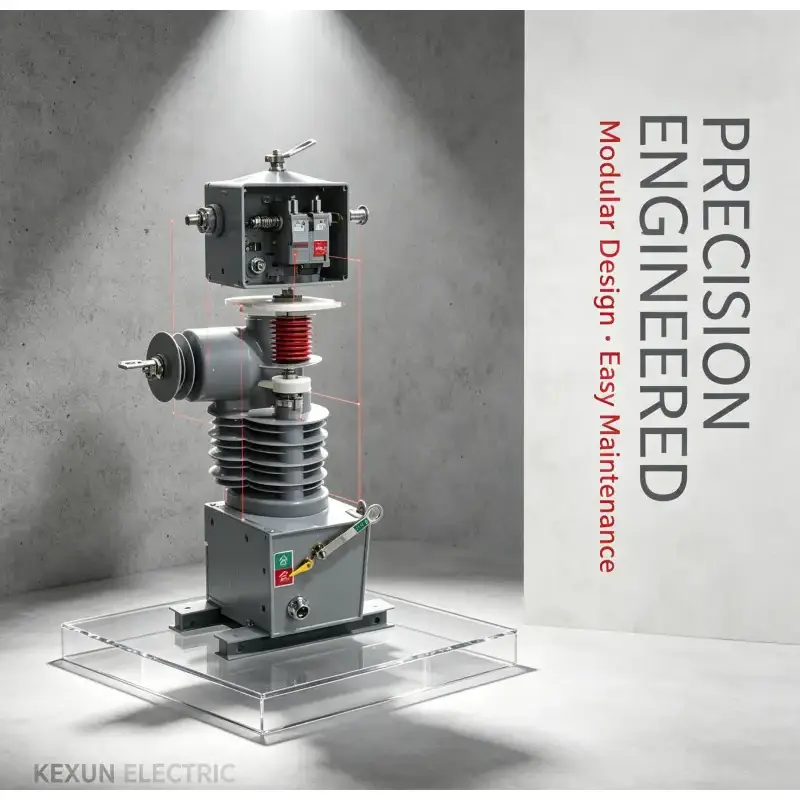

Konštrukcia a princíp činnosti ističa

ZW7-27.5 Vonkajšie vysokonapäťové vcb sa skladá hlavne z integrovaného utesneného pólu, prúdového transformátora, pružinového ovládacieho mechanizmu a skrinky. Tento typ ističa je miniaturizovaný. Zároveň je vybavený ručným núdzovým odbrzdením. Prúdový transformátor je možné zvoliť podľa potrieb užívateľa.

Ovládanie ZW7-27.5 Outdoor vysokého napätia vcb dokončuje inteligentná riadiaca jednotka. Zapnutie/vypnutie spínača je možné realizovať lokálne a možno ho ovládať aj na diaľku cez komunikačné rozhranie. Do riadiaceho centra je možné prenášať aj ďalšie informácie o ističi a komunikačným kanálom môže byť kábel, optické vlákno, GPRS/CDMA, GSM atď. Ovládanie ZW7-27.5 Outdoor vysokonapäťového vcb dokončuje inteligentná riadiaca jednotka. Zapnutie/vypnutie spínača je možné realizovať lokálne a možno ho ovládať aj na diaľku cez komunikačné rozhranie. Do riadiaceho centra je možné prenášať aj ďalšie informácie o ističi a komunikačným kanálom môže byť kábel, optické vlákno, GPRS/CDMA, GSM atď.

Inteligentná riadiaca jednotka je inštalovaná v blízkosti ističa a prepojená s ističom cez ovládací kábel. Napájanie inteligentnej riadiacej jednotky je rozdelené na hlavný zdroj a pohotovostný zdroj. Hlavné napájanie je AC alebo DC 220V, ktoré sa získava vysokonapäťovým vedením cez PT. Záložné napájanie zabezpečuje batéria (inštalovaná v skrinke inteligentnej riadiacej jednotky). Pri normálnej práci hlavný zdroj nabíja záložný zdroj; Pri strate hlavného napájania môže záložný zdroj ešte dokončiť ovládanie ističa a ďalšie operácie v riadiacej jednotke. Záložný zdroj (pri plnom zaťažení) dokáže udržať celý stroj v prevádzke minimálne 48 hodín.

Ovládací mechanizmus ističa je vybavený ručnou rukoväťou núdzového vypnutia pre núdzové vypnutie pri výpadku riadiaceho systému alebo napájania.

2.1 Princíp činnosti a postup ističa

2.1.1 Princíp zhášania oblúka:

ZW37-27.5 Vonkajšie vysokonapäťové vcb využíva vákuový prerušovač s vákuom ako médium na zhášanie oblúka a izolačné médium, ktoré má extrémne vysoký stupeň vákua. Keď sú pohyblivé a statické kontakty vypnuté elektrinou pôsobením ovládacieho mechanizmu, medzi kontaktmi sa vytvorí vákuový oblúk. Súčasne sa vďaka špeciálnej štruktúre kontaktov vytvorí aj vhodné pozdĺžne magnetické pole v medzere medzi kontaktmi, ktoré podporí, aby oblúk vákua zostal difúzny a oblúk sa rovnomerne rozloží na kontaktnom povrchu, aby sa spálil, aby sa udržalo nízke napätie oblúka. Keď prúd prirodzene prekročí nulu, zvyškové ióny, elektróny a kovové pary sa môžu spojiť alebo kondenzovať na kontaktnom povrchu a štíte v priebehu mikrosekúnd. Pretože pozdĺžne magnetické pole sa používa na ovládanie vákuového oblúka, vákuový istič má silnú a stabilnú schopnosť prerušiť prúd.

2.1.2 Ukladací priestor:

Energia otvárania a zatvárania vysokonapäťového vcb ZW7-27.5 Outdoor je uložená vo vysokom výkone a inštalovaná v krabici inteligentnej riadiacej jednotky. Pri otváraní a zatváraní. Čas nabíjania, ktorý zabezpečuje hlavný zdroj alebo záložný zdroj riadiacej jednotky, nie je dlhší ako 10 s a chyba napätia kondenzátora je ≤1V.。

2.1.3 Zatvorenie: Lokálne stlačte zapínacie tlačidlo na inteligentnej riadiacej jednotke, alebo aktivujte zapínaciu cievku ovládacieho mechanizmu pomocou diaľkového ovládania zapínaním tak, aby železné jadro poháňalo pohyblivý kontakt ističa, aby sa zapol pri zadanej rýchlosti. Keď sa usúdi, že istič je v zatvorenej polohe, riadiaca slučka automaticky vypne napájanie uzatváracej cievky. V tomto čase je železné jadro držané na uzatváracej strane v dôsledku pôsobenia permanentného magnetu. Po vypnutí uzatváracej cievky dokáže nielen prekonať reakčnú silu kontaktnej pružiny ističa, ale má aj samoprídržnú silu zatvárania, takže istič možno spoľahlivo udržať v zatvorenej polohe.

2.1.4 Otváranie: Lokálne stlačte vypínacie tlačidlo na inteligentnej riadiacej jednotke alebo aktivujte vypínaciu cievku ovládacieho mechanizmu vypínaním na diaľku, aby ste prekonali samodržnú silu permanentného magnetu na strane zatvárania a prinútili vypínaciu pružinu potiahnuť železné jadro, aby sa pohyblivý kontakt ističa vypol pri nastavenej rýchlosti. Keď sa usúdi, že istič je vo vypnutej polohe, riadiaca slučka automaticky vypne napájanie vypínacej cievky a železné jadro je v tomto čase držané na strane vypínania vplyvom ťažnej sily vypínacej pružiny, takže istič je spoľahlivo držaný vo vypnutej polohe.

2.1.5 Ručné otváranie núdzovej brzdy:

Keď je istič v zatvorenej polohe, podržte stlačené tlačidlo ručného vypínania ističa pomocou izolačnej ovládacej tyče a potiahnite ho dole a istič sa môže vypnúť pri určitej rýchlosti, ktorá môže zabezpečiť, že istič spoľahlivo vypne menovitý zaťažovací prúd.
