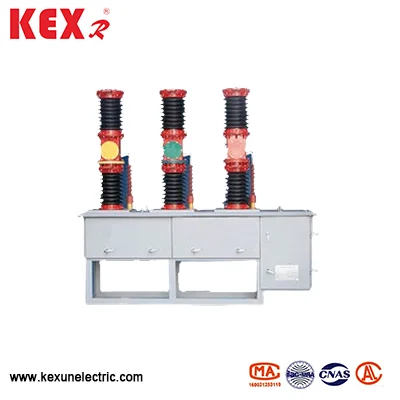

ZW7A Outdoor High-napätie AC VCB
ZW7A Outdoor High-napätie AC VCB je menovité napätie 40,5 kV, ktoré špeciálne vyrába KEXUN v továrni Číny. 50 Hz externé vonkajšie distribučné zariadenia Transformátora s trojfázovým prúdovým prúdom, ktoré je vhodné na ochranu a kontrolu v systéme rozvodňa a distribúcie priemyselných a banských podnikov.
Model: ZW7A
Značka ： Kexr
Model: ZW7A
Značka ： Kexr
● Význam modelu

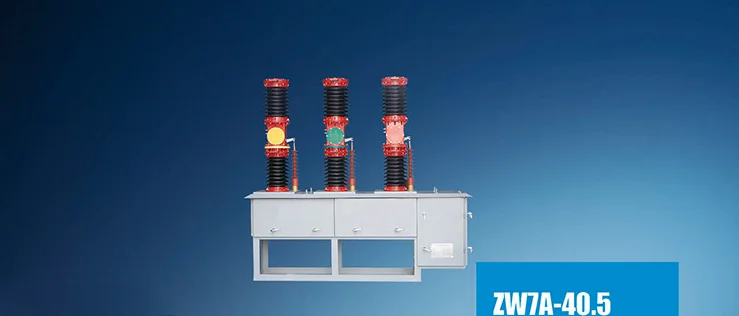

ZW7A-40.5
W = vonkajší typ
Z = vákuový istič
7a = dizajnové sériové číslo (zlepšenie 7. generácie Číny)
40,5 = menovité napätie (40,5 kV, v súlade so štandardom IEC)
● Oblasť aplikácie
ZW7A Vysoko napätie AC VCB VLOŽKY NIE je vhodný iba na ochranu a kontrolu v rozvodoch a distribučných systémoch priemyselných a banských podnikov, ale tiež vhodné pre vidiecke energetické siete a miesta s častými operáciami, najmä pre potreby rekonštrukcie mestských a vidieckych energetických sietí.
◆ Spĺňajte štandard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 atď.
● Technické parametre Vonkajšieho ac VCB ZW7A Outdoor
|
Počet |
Položka |
Jednotka |
Údaje |
|
|
1 |
Menovité napätie |
Kv |
40.5 |
|
|
2 |
Menovitá frekvencia |
Hz |
1250，1600,2000 |
|
|
3 |
Menovitý prúd |
A |
20，25,31.5 |
|
|
4 |
Menovité skratové prelomenie prúdu |
Ten |
50,63,80 |
|
|
5 |
Menené vydrhnutie prúdu (vrchol) |
20，25,31.5 |
||
|
6 |
Menené krátkodobé vydržanie prúdu |
31.5 |
||
|
7 |
Menovité zatvárací prúd s skratom |
80 |
||
|
8 |
Menovitá prevádzková sekvencia |
|
O-0,3S-CO-180S-CO |
|
|
9 |
Mechanická životnosť |
Čas |
10000 |
|
|
10 |
Menené časy zlomenia skratu |
Čas |
20 |
|
|
11 |
1 minúta pracovnej frekvencie vydrží napätie |
(mokrá) fáza do fázy/uzemnenia |
Kv |
80 |
|
(suchý) fáza do fázy/uzemnenia |
Kv |
95 |
||
|
12 |
Osvetľovací impulz odoláva fáze napätia do fázy/uzemnenia |
Kv |
180 |
|
|
13 |
Prípustná hrúbka opotrebenia dynamických a statických kontaktov |
mm |
3 |
|
|
14 |
Čistou hmotnosťou |
kg |
Asi 600 |
|
|
15 |
Vzdialenosť |
mm |
22 ± 2 |
|
|
16 |
Kontaktný zdvih kontaktu |
mm |
4 ± 1 |
|
|
17 |
Priemerná rýchlosť otvárania |
m/s |
1,3 ~ 1,8 |
|
|
18 |
Priemerná zatváracia rýchlosť |
m/s |
1,0 ~ 1,7 |
|
|
19 |
Kontaktujte zatvorenie času odchodu |
ms |
≤3 |
|
|
20 |
Synchronizácia trojfázového otvárania a zatvárania |
ms |
≤3 |
|
|
21 |
Odpor |
detský |
≤ 100 |
|
|
22 |
Zatváracia doba |
ms |
≤ 150 |
|
|
23 |
Otváracia doba |
ms |
≤60 |
|
