Vnútorný vákuový obvod s vysokým napätím v interiéri

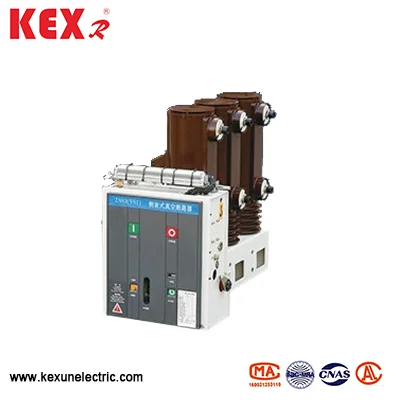

Vnútorný vákuový obvod s vysokým napätím na bočnom obvode, ktorý vyrába čínska továreň Kexun, sa používa hlavne na ochranu a riadiace obvody. Je vhodný pre miesta s menovitým napätím 12 kV a frekvenciou 50 Hz, kde sa vyžaduje častá prevádzka alebo prerušenie prúdu obvodu. Môže byť nainštalovaný v pevnom rozvádzačke alebo použitý sám.
Model: VS1
Značka : Kexr

● Štrukturálne charakteristiky bočného vnútorného vysielača vysokého napätia

▶ Bočná prevádzka mechanizmu

▶ Epoxidová živici izolovaný stĺp

▶ Springový operačný systém bez výletov

▶ Zakončenie predného/zadného kábla



● Vnútorný vákuový obvod s vysokým napätím na bočnom napätí pomocou podmienok

▶ Rozsah teploty okolia: teplota obklopuje bočné vnútorné napätie vákuového vysielača, ktorý by mal byť -15 ~ 40 ℃

▶ Nadmorská výška: Vnútorný vákuový obvod s vysokým napätím v interiéri by mal byť nainštalovaný menej ako 1 000 metrov.

▶ Relatívna vlhkosť: Denný priemer nie je viac ako 95%, mesačný priemer nie je vyšší ako 90%, denný priemer tlaku nasýteného pary nie je vyšší ako 2,2 × 10-3 MPA a priemer mesačne nie je vyšší ako 1,8 x 10-3 MPa.

▶ Intenzita zemetrasenia: menej ako 8 stupňov

▶ Miesta bez požiaru, výbuchu, vážneho znečistenia, chemickej korózie a silných vibrácií.



● Technické parametre bočného vnútorného vysielača vysokého napätia

Položka

Jednotka

Údaje

Menovité napätie

Kv

12

Menovitý prúd

A

630 ~ 1250

1250

1250

Menené skratované rozbitie prúdu

Ten

20

25

31.5

Menovité zatvárací prúd s skratom

Ten

50

63

80

Menené vrchol odoláva prúdu

Ten

50

63

80

4S Short Circuit odoláva prúdu (vrchol)

Ten

20

25

31.5

Menovitá úroveň izolácie

Práca vydrží napätie

Kv

42 (48)

Dopad vydrží napätie

75 (85)

Menovitá prevádzková sekvencia



Break-0,3s-Close-180s-Close

Mechanická životnosť

Čas

10000

Menovité prerušenie prúdu skratu

Čas

50

Menené otváracie napätie prevádzkového mechanizmu (DC)

V

110 220

Vzdialenosť

mm

11 ± 1

Overtravel (Dĺžka kompresie kontaktnej pružiny)

mm

35 ± 0,5

Trojfázové separácie a zatváracie odchody

ms

≤2

Kontaktujte zatvorenie času odchodu

ms

≤2

Priemerná rýchlosť otvárania

m/s

1,1 ± 0,2

Priemerná zatváracia rýchlosť

m/s

0,6 ± 0,2

Otváracia doba

Maximálne prevádzkové napätie

s

≤0,05

Min prevádzkové napätie

≤0,08

Zatváracia doba

s

0.1

Prípustná hrúbka akumulácie opotrebovania dynamických a statických kontaktov

mm

3
