Typ ZW7-40.5 Trojpólové vonkajšie hv vcb vlastnosti produktu

Mimoriadne vysoká spoľahlivosť

Úplne bezúdržbový počas celej životnosti.

Má vysokú mechanickú životnosť a elektrickú životnosť.

Celý stroj je malých rozmerov, ľahký a ľahko sa inštaluje.

1.1 Používanie podmienok typu ZW7-40.5 Trojpólové vonkajšie vn vcb

¨ Okolitá teplota；-30℃～60℃；

¨ Nadmorská výška： menej ako 3000 m；

¨ Rýchlosť vetra: ≤ 34 m/s；

¨ Vibrácie alebo zemný pohyb zvonku rozvádzača a ovládacieho zariadenia možno ignorovať.；

¨ Stupeň znečistenia：Ⅳ；

¨ Skladovacia teplota：-40℃～85℃。

1.2 Technický parameter typu ZW7-40.5 Trojpólový vonkajší vn vcb

Hlavný technický parameter ističa

Hlavný mechanický parameter ističa

Konštrukcia a princíp činnosti ističa

ZW7-40.5 Trojpólový vonkajší vysokonapäťový vcb sa skladá hlavne z integrovaného magnetického pólu, prúdového transformátora, ovládacieho mechanizmu a skrinky. Tento typ ističa je miniaturizovaný a jeho plášť je vyrobený z kvalitnej nerezovej skrinky. Prúdový transformátor je možné zvoliť podľa potrieb užívateľa.

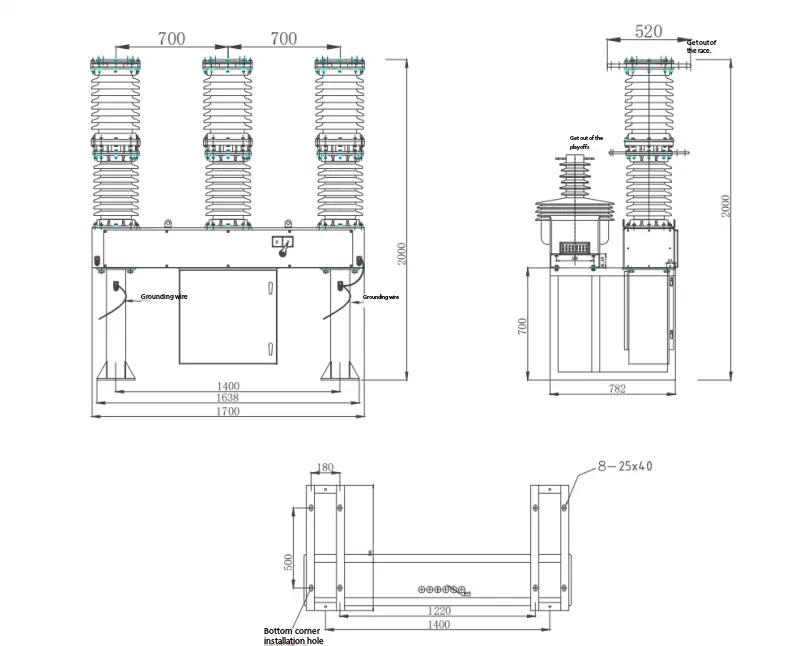

Obrysový výkres ZW7-40,5/istič

ZW7-40.5 Trojpólový vonkajší hv vcb a jeho inteligentná kombinácia ovládania. Zapnutie/vypnutie spínača je možné realizovať lokálne a možno ho ovládať aj na diaľku cez komunikačné rozhranie. Do riadiaceho centra je možné prenášať aj ďalšie informácie o ističi a komunikačným kanálom môže byť kábel, optické vlákno, GPRS/CDMA, GSM atď.

Princíp činnosti ističa

3.1 Princíp zhášania oblúka:

ZW7-40.5 Trojpólový vonkajší vysokonapäťový vcb využíva vákuový prerušovač a vákuum sa používa ako médium na zhášanie oblúka a izolačné médium, ktoré má extrémne vysoký stupeň vákua. Keď sú pohyblivé a statické kontakty vypnuté elektrinou pôsobením ovládacieho mechanizmu, medzi kontaktmi sa vytvorí vákuový oblúk. Súčasne sa vďaka špeciálnej štruktúre kontaktov vytvorí aj vhodné pozdĺžne magnetické pole v medzere medzi kontaktmi, ktoré podporí, aby oblúk vákua zostal difúzny a oblúk sa rovnomerne rozloží na kontaktnom povrchu, aby sa spálil, aby sa udržalo nízke napätie oblúka. Keď prúd prirodzene prekročí nulu, zvyškové ióny, elektróny a kovové pary sa môžu spojiť alebo kondenzovať na kontaktnom povrchu a štíte v priebehu mikrosekúnd. Pretože pozdĺžne magnetické pole sa používa na ovládanie vákuového oblúka, vákuový istič má silnú a stabilnú schopnosť prerušiť prúd.

3.2 Akumulácia elektrickej energie: Motor pôsobí na výstupný krútiaci moment na pastorku mechanizmu a prenáša ho na veľké ozubené koleso na vretene, čím poháňa kľukové rameno, aby sa otáčalo a uzatváracia pružina ukladá energiu. Keď skrutka na ramene kľuky stlačí spínač jazdy, preruší sa napájanie motora a akumulácia energie pružiny je dokončená.

3.3 Manuálne uloženie energie: Výstupný hriadeľ tohto rotačného mechanizmu prenáša krútiaci moment na veľké ozubené koleso, ktoré je plne v zábere s malým ozubeným kolesom cez pastorok na výstupnom hriadeli, čím poháňa kľukové rameno do otáčania, takže uzatváracia pružina môže uchovávať energiu.

3.4O  operácia zatváracieho elektromagnetu: po tom, čo mechanizmus prijme signál zatvárania, pohybujúce sa železné jadro zatváracieho elektromagnetu sa pohybuje nahor, čím sa posúva páčka zatvárania smerom nahor, takže zatváracia polovica sa otáča proti smeru hodinových ručičiek. Uvoľnite obmedzenie na uzatváracej západke. Súčasne sa zatváracia západka otáča proti smeru hodinových ručičiek pod tlakom valčeka, čím sa uvoľňuje údržba zásobníka energie. Vačka na hlavnom hriadeli vytvára rázovú silu v dôsledku sťahovacej sily zatváracej pružiny a naráža na vahadlo na hriadeli ručného zásobníka energie (tj výstupný hriadeľ), ktorý sa prenáša do spínača cez ojnicu, čím sa dokončí operácia zatvárania.

3.5 Manuálna prevádzka: Keď sa radiaca vidlica nainštalovaná na uzavieracom hriadeli otáča proti smeru hodinových ručičiek, poháňa uzavieraciu polovičku tak, aby sa otáčala proti smeru hodinových ručičiek. Tak, aby sa dosiahol rovnaký efekt ako pri činnosti zatváracieho elektromagnetu.

3.6 Operácia opätovného zatvárania: po tom, čo mechanizmus uvoľní energiu akumulačnej pružiny, dokončí operáciu zatvárania. V zatvorenom stave mechanizmus opäť vykoná operáciu akumulácie energie. Po dokončení operácie skladovania energie je mechanizmus v zatvorenom stave skladovania energie a po prijatí správneho signálu môže mechanizmus realizovať operáciu automatického opätovného zatvorenia.。

3.7 Prevádzka elektromagnetu odbrzdenia: Po tom, čo mechanizmus prijme signál odbrzdenia, pohyblivé jadro elektromagnetu odbrzdenia sa posunie nahor, pričom zatlačí páčku na uvoľnenie brzdy, aby sa posunula nahor, takže oska uvoľnenia brzdy sa otáča proti smeru hodinových ručičiek. Uvoľnite obmedzenie na západke uvoľnenia brzdy. Súčasne sa západka uvoľnenia brzdy pod tlakom valčeka otáča proti smeru hodinových ručičiek a vahadlo sa otáča proti smeru hodinových ručičiek v dôsledku ťahu niektorých brzdových pružín v spínači, čím sa dokončí operácia uvoľnenia brzdy.

3.8 Manuálna prevádzka: Keď sa vidlica namontovaná na polovičnom hriadeli brzdy otáča proti smeru hodinových ručičiek, poháňa polovičný hriadel brzdy tak, aby sa otáčal proti smeru hodinových ručičiek, čím sa dosiahne rovnaký účinok ako činnosť elektromagnetu brzdy.3.8 Ručná prevádzka: Keď sa vidlica namontovaná na polovičnom hriadeli brzdy otáča proti smeru hodinových ručičiek, poháňa hriadeľ brzdy tak, aby sa otáčal proti smeru hodinových ručičiek, čím sa dosiahne rovnaký účinok ako pri prevádzke elektromagnetu.

3.9 Prevádzka nadprúdovej spúšte: keď nadprúdová cievka nadprúdovej spúšte prejde špecifikovaným vypínacím prúdom, elektromagnet zareaguje a tlačná tyč stlačí vypínaciu páku. Otočte polovičný hriadeľ proti smeru hodinových ručičiek, uvoľnite obmedzenie na západke brzdy, čím sa dosiahne rovnaký účinok ako pri činnosti elektromagnetu brzdy, a dokončite nadprúdové vypínanie ističa.

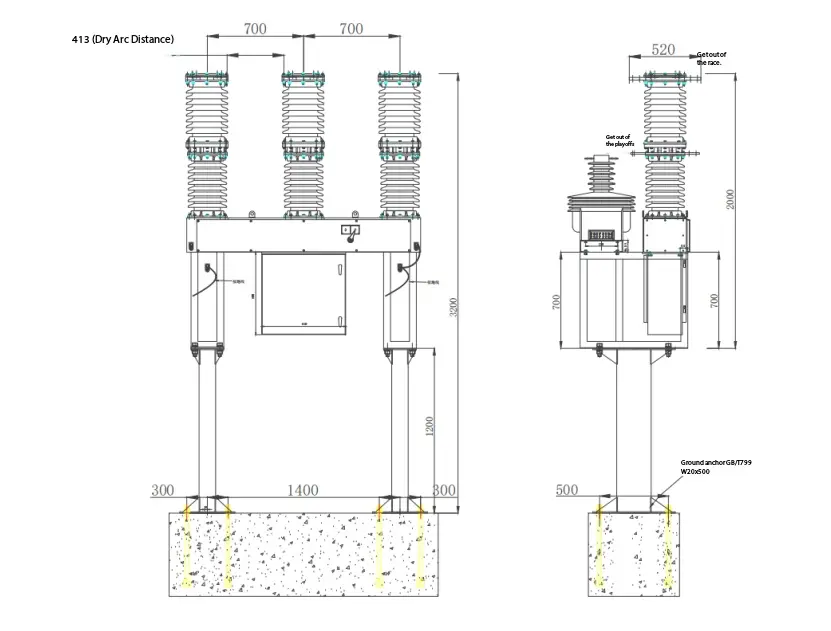

Schéma inštalácie trojpólového vonkajšieho hv vcb
