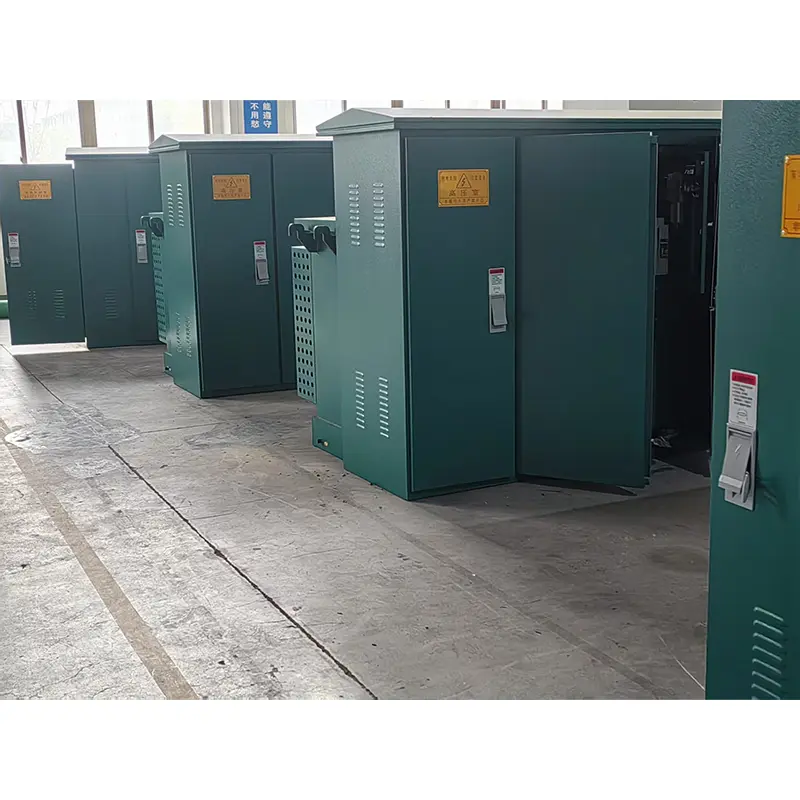

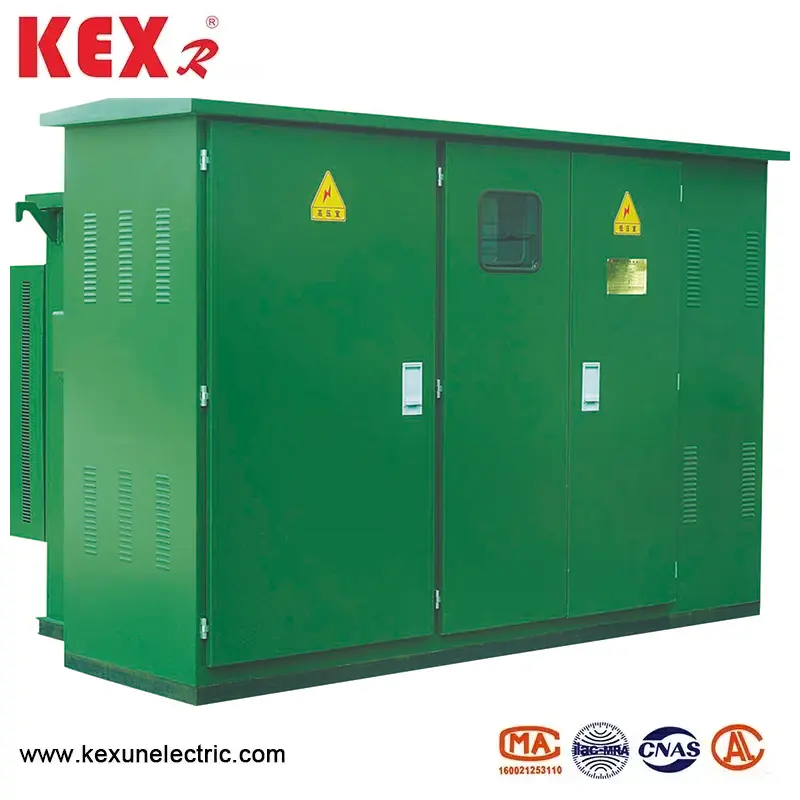

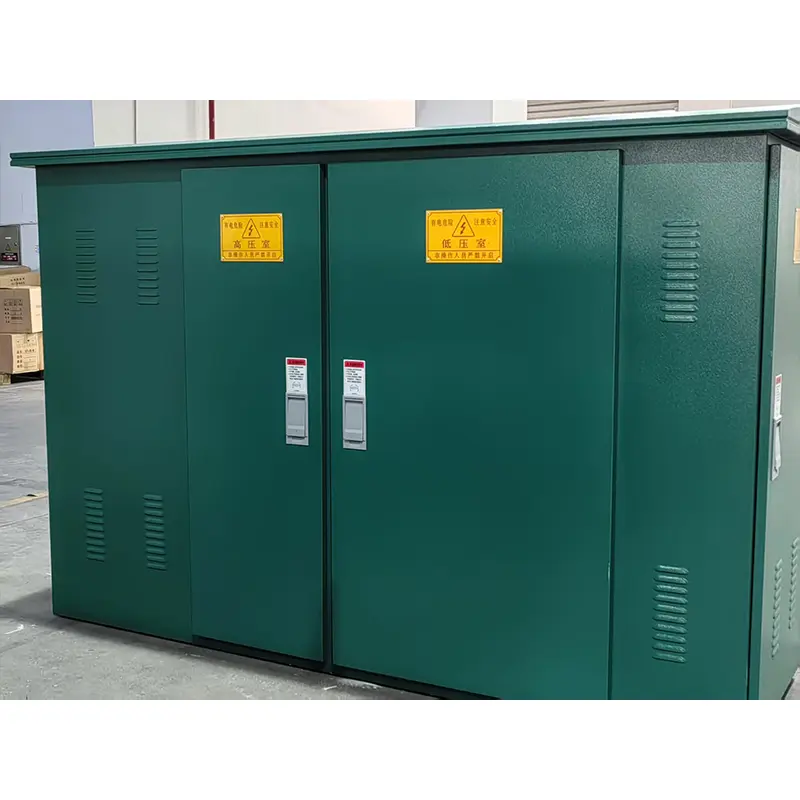

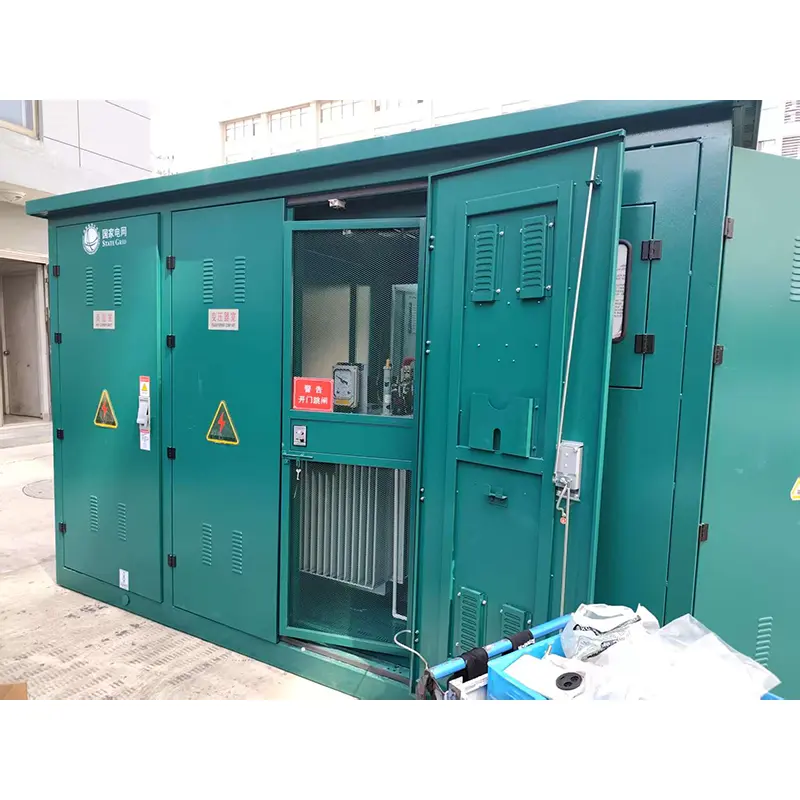

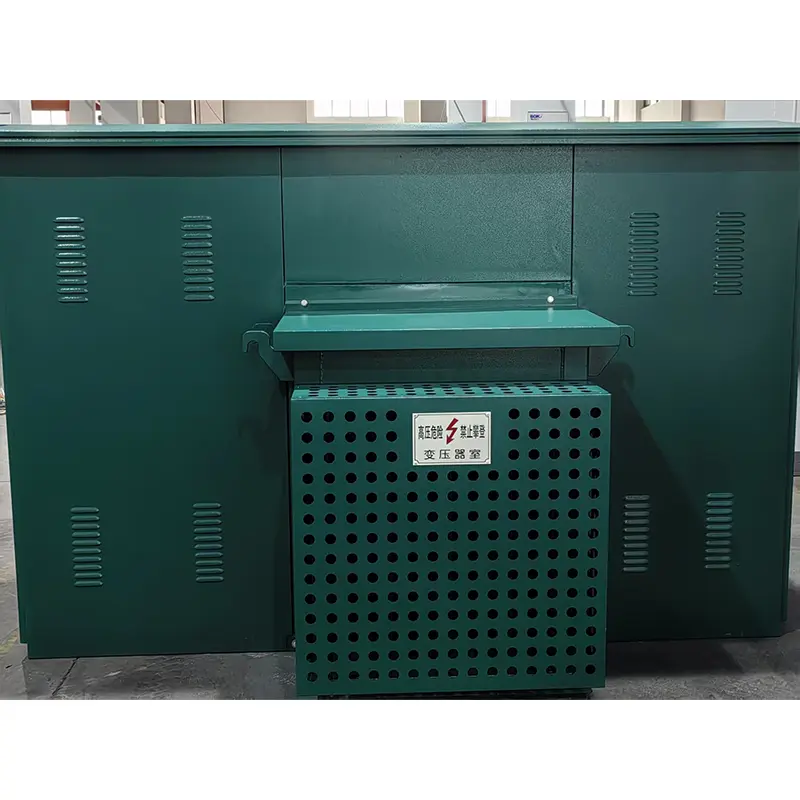

Americká uzavretá rozvodňa

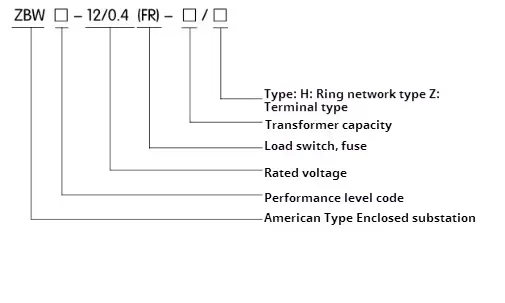

● Model Význam rozvodne uzavretej amerického typu ZBW-12

● Charakteristiky štruktúry uzavretej rozvodne amerického typu

1. Rozvodňa uzavretá americký typ prijíma kompaktnú štruktúru, malý objem, iba asi 1/3 ~ 1,5 domáceho transformátora európskeho boxu s rovnakou kapacitou, čo výrazne znižuje podlahovú plochu.

2. Plne zapečatená a plne izolovaná štruktúra, nie je potrebná žiadna izolačná vzdialenosť a osobná bezpečnosť je spoľahlivo chránená.

3. American Typ uzavretá rozvodňa využívajúca vysokonapäťové zapojenie pre kruhovú sieť a terminál, s flexibilným režimom napájania a vysokou spoľahlivosťou.

4. Vynikajúci výkon transformátora: nízka strata, nízky hluk a nízky nárast teploty; Silná kapacita preťaženia, odpor s krátkym obvodom a odpor nárazu.

5. spĺňajte všetky druhy požiadaviek na napätie s nízkym napätím, ktoré je možné vybrať podľa schémy alebo navrhnúť sami;

6. Existujú dva typy káblových hláv: 200A lakťová zástrčka a 600 A „T“ typu fixovaný konektor kábla, ktoré môžu byť vybavené plne izolovaným zadkom oxidu zinočnatého. Hlava kábla typu 200a môže byť pripojená a odpojená s nákladom a môže tiež hrať úlohu izolačného spínača.

● poistka

Strana vysokého napätia amerického typu uzavretého rozvodne je vybavená ochranou s úplným rozsahom pomocou sériového spojenia poistky ochrany záložnej ochrany a poistky doplnku, ktorá je v zásade, ekonomická a spoľahlivá; Záložná ochrana poistky je poistkou s vysokým napätím s vysokým napätím olejom s veľkou látkovou kapacitou. Iba ak transformátor interne zlyhá, poistka doplnku je vybavená duálnou poistkou, ktorá môže poskytnúť dvojitú ochranu prúdu a teploty. Po vyfukovaní poistky citlivý na duálnu citlivú je možné na mieste ľahko vymeniť jadro poistky.

● Štruktúra a prevádzková sekvencia

1. The layout

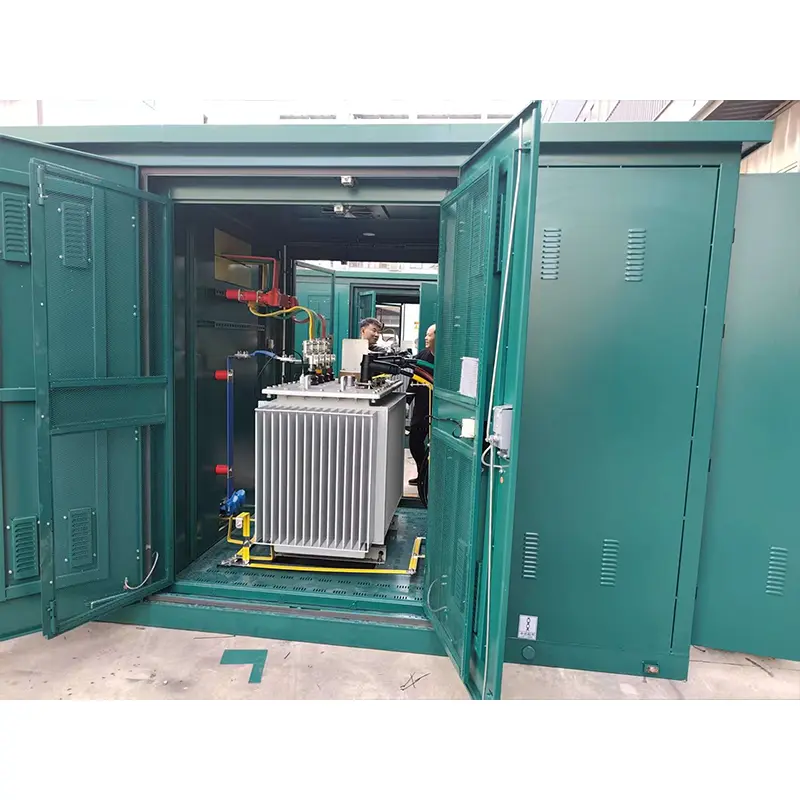

Tvar a štruktúru 10 kV ZBW-12 americkej rozvodne uzavretej rozvodne, pozri obrázok 2 a obrázok 3. Olejová nádrž je rozdelená na dve časti: horná časť je vysokonapäťová olejová nádrž a spodná časť je nádrž na transformátor. Tieto dve časti sú iba elektricky spojené, ale olej je blokovaný. Schematický diagram je znázornený na obrázku 1, v ktorom sú čiary „i“ a „i“ podávače siete slučky, „LL“ vetvy sú vetvy transformátora a „V“ je nízky napätie. Rozvodňa je možné použiť v systéme napájania siete Ring Network aj v terminálovom systéme a konverzia je veľmi pohodlná. Kŕmenie potrubia a vetvy „Lⅲ“ je prepínané pomocou zaťaženia siete kruhu. Súčasne je prichádzajúci terminál vysoko napätia strany transformátora vybavený poistkami na ochranu zálohovania a poistkami na ochranu skratu a preťaženia a ochrany vetvy nadmerne. Zároveň je možné nainštalovať aj zariadenia na výšku výhralu a zatknuti blesku. Nízkonočný koniec transformátora je výstupom po prechode cez meter a nízko napätia ističa.

● Rozmery a hmotnosť rozvodne amerického typu ZBW-12

2. Záložná ochrana poistky

Je pripojený v sérii s poistkou doplnku v vetve transformátora (pozri R1 a R2 na obrázku 2), aby sa vytvorila poistka ochrany v plnom rozsahu. Fúka iba vtedy, keď je vo vnútri rozvodne skratka, takže pravdepodobnosť vyfukovania je veľmi nízka. Je nainštalovaný v hornom olejovom nádrži a ak sa má aktualizovať, je potrebné otvoriť olejovú nádrž.

3. Plug-in poistka

◆ Jeho topiace jadro má duálnu citlivosť (teplota a prúd), to znamená, že sa topí, keď strana zaťaženia zlyhá (preťaženie alebo nadmerná teplota). Poistky poistky a ochrany zálohovania sa používajú v sérii, ktorá môže chrániť celý rozsah od malého prúdu (niekoľkokrát v) až po veľký prúd (niekoľko desiatok kiloamperes) a maximálny zlomový prúd je 50 kA.

◆ Primeraná zodpovednosť záložnej poistky a poistky doplnku priamo ovplyvňuje výkon celej rozvodne. V nasledujúcej tabuľke je uvedená časť pokynov pre výber poistky v rozvodni uzavretej amerického typu 10 kV. Poznámka: Nie je vhodná pre iné typy rozvodní.
