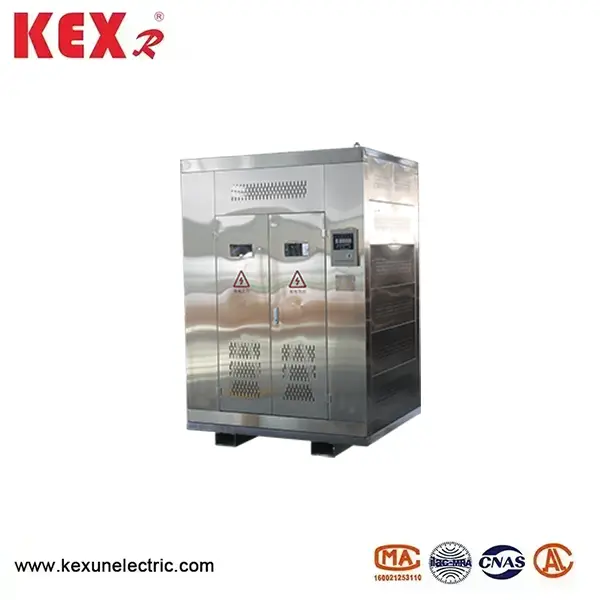

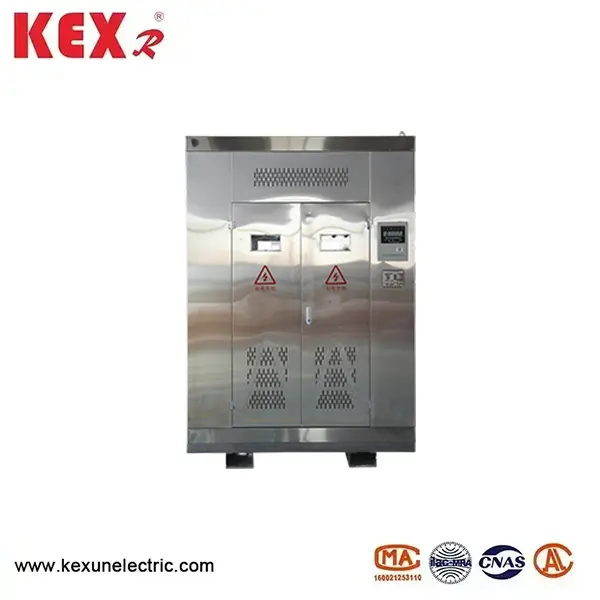

Ťažobný transformátor suchého typu
Transformátor pre ťažbu suchého typu KSG, ktorý je špeciálne vyrábaný spoločnosťou Kexun Electric v továrni Číny, je vhodný pre centrálnu rozvodňu, spodný dvor, hlavný prívod vzduchu a hlavný vzduchový vstup v podzemnej uhoľnej bane a je tiež vhodný pre vlhké prostredie tunela ako elektrický transformátor pre banícke osvetlenie alebo elektrický prúd.
Model: KSG
Značka ： Kexr
Model: KSG
Značka ： Kexr
● Použitie podmienok banského transformátora suchého typu KSG
▶ Nadmorská výška: nepresahujúca 1500 m, osobitné okolnosti sa vysvetľujú osobitne;
▶ Environmentálna teplota: maximálna teplota+40 "C, maximálna mesačná priemerná teplota+25 *C, minimálna teplota -20 *C
▶ Relatívna vlhkosť vzduchu nepresahuje 95% (pri+25 ° C);
▶ v plynovom alebo parnom prostredí, ktoré nepoškodzuje izoláciu;
▶ Inštalované v podzemných baniach, kde je uhoľný prach a plyn, ale žiadne nebezpečenstvo výbuchu;
▶ Vlny tvar napájania napájacieho napätia je približne sínusová vlna;
● KSG Transformátor suchého typu spĺňa normy nižšie
GB/T12173-2008 Všeobecný elektrický chipment pre ťažbu
GB1094.11-2007 Transformátory suchého typu
GB/T10228-2015 Technické parametre a požiadavky pre transformátory suchého typu
GB/T3955-2006 Banícke transformátory
GB4208-2008 Úroveň ochrany škrupiny
GB/T17211-1998 Sprievodca zaťažením pre transformátory výkonu suchého typu
GB3836.1-2010 Elektrické vybavenie pre výbušné plynové prostredie Časť 1: Všeobecné požiadavky
GB3836.2-2010 Elektrické vybavenie pre výbušnú plynnú atmosféru Časť 2: Typ výbuchu „D Návrh, výroba a kontrola príslušných štandardov, ako je GB1094.1-2013 Power Transformers, časť 1 Všeobecné ustanovenia.
● Charakteristiky banského transformátora KSG suchého typu
Cening KSG Všeobecné transformátory suchého typu majú silné schopnosti odolné voči vlhkosti, dobrý výkon spomalenie horenia a izolačné materiály s automatickými hasiacimi charakteristikami, neprodukujú škodlivé plyny pri stretnutí so zdrojom požiaru, nezľavujú životné prostredie a ľahko sa udržiavajú.
Vysoko napätá cievka transformátora suchého typu ťažby je vyrobená z vysoko kvalitného vinutia drôtov a vinutie sa odlieva vysoko kvalitnou epoxidovou živicou vo vákuu. Nízko napätia cievka je vyrobená z vinutia fólie a preimpregnovanej vinutia izolačnej vrstvy. Železné jadro prijíma vysokokvalitnú vysokú magnetickú vodivosť za studena valcovanú kremíkovú oceľové listy orientované na zŕn s malou hysteréznou expanziou z tej istej dávky. Prijmite epoxidový adhezívny povlak na utesnenie a zabránenie korózii. Kapacita preťaženia transformátora suchého typu: za podmienok prírodného chladenia (AN) sa kapacita preťaženia nechá splniť požiadavky v nasledujúcej tabuľke (okolitá teplota 20 ° C):
|
Nadprúd% |
20 |
30 |
40 |
50 |
60 |
70 |
|
Čas behu (m) |
Nepretržitý |
120 |
60 |
20 |
50 |
1 |
Systém regulácie teploty pre banský transformátor suchého typu KSG pozostáva z teplotného regulátora a prvku merania teploty nainštalovaného v hornej časti vinutia s nízkym napätím, čo je najhorúcejším bodom produktu. 1T realizuje reguláciu teploty transformátora a zobrazuje teplotu horúcej škvrny vinutí A, B a C počas prevádzky transformátora. Ak je teplota vinutia transformátora príliš vysoká v dôsledku prevádzky alebo poruchy preťaženia, regulátor teploty vydá alarm a výlet a systém regulácie teploty bude mať pasívne kontakty na alarm a výlet. Pri použití núteného chladenia vzduchu určuje regulátor teploty vstup alebo prepínanie certifikačného ventilátora systému chladiaceho prostredia na základe teploty vinutia. Komunikačné rozhranie RS485 je možné voliteľne nainštalovať aj pre diaľkovú správu. Plánovanie produktu má úroveň ochrany P21 alebo vyššia

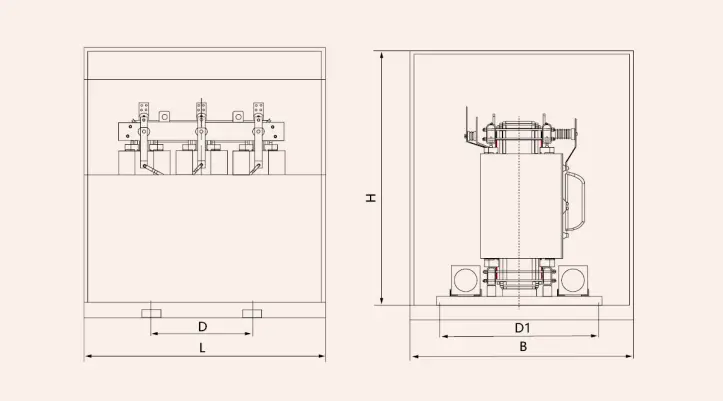

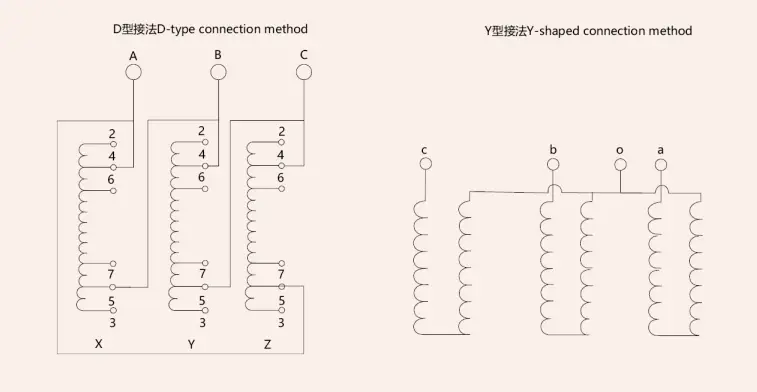

● Schematický diagram a rozmery inštalácie transformátora suchého typu KSG
◆ Technické parametre transformátora ťažby suchého typu KSG
|
Menovitá kapacita (kva) |
Kombinácia napätia a rozsah TAP (%) |
Číslo skupiny |
Žiadna strata zaťaženia |
Strata zaťaženia |
Žiadny zaťažovací prúd (%) |
Impedancia (%) |
Váha (kg) |
Rozmery l*w*hmm |
||
|
HV (Kv) |
HV posledný rozsah |
LV (KV) |
||||||||
|
50 |
6 Alebo 10
|
2* ± 2,5 Alebo ± 5 |
1.2 0.69 0.4 |
DY11 Yd11 |
0.27 |
1 |
2 |
4
|
450 |
1000x900x1050 |
|
80 |
0.37 |
1.38 |
1.5 |
600 |
1050x950x1100 |
|||||
|
100 |
0.4 |
1.57 |
1.5 |
650 |
1100x950x1200 |
|||||
|
125 |
0.47 |
1.85 |
1.3 |
700 |
1250x1000x1300 |
|||||
|
160 |
0.54 |
2.13 |
1.3 |
850 |
1300x1050x1350 |
|||||
|
200 |
0.62 |
2.53 |
1.1 |
1000 |
1300x1100x1500 |
|||||
|
250 |
0.72 |
2.76 |
1.1 |
1150 |
1300x1100x1550 |
|||||
|
315 |
0.88 |
3.47 |
1 |
1300 |
1400x1150x1550 |
|||||
|
400 |
0.98 |
3.99 |
1 |
1500 |
1450x1200x1600 |
|||||
|
500 |
1.16 |
4.88 |
1 |
1700 |
1450x1200x1700 |
|||||
|
630 |
1.3 |
5.96 |
0.85 |
6 |
1800 |
1550x1200x1700 |
||||
|
800 |
1.52 |
6.96 |
0.85 |
2100 |
1600x1200x1800 |
|||||
|
1000 |
1.77 |
8.13 |
0.85 |
2500 |
1700x1250x1800 |
|||||
|
1250 |
2.09 |
9.69 |
0.85 |
2950 |
1750x1250x1900 |
|||||
|
1600 |
2.45 |
11.7 |
0.85 |
3500 |
1800x1400x2000 |
|||||
