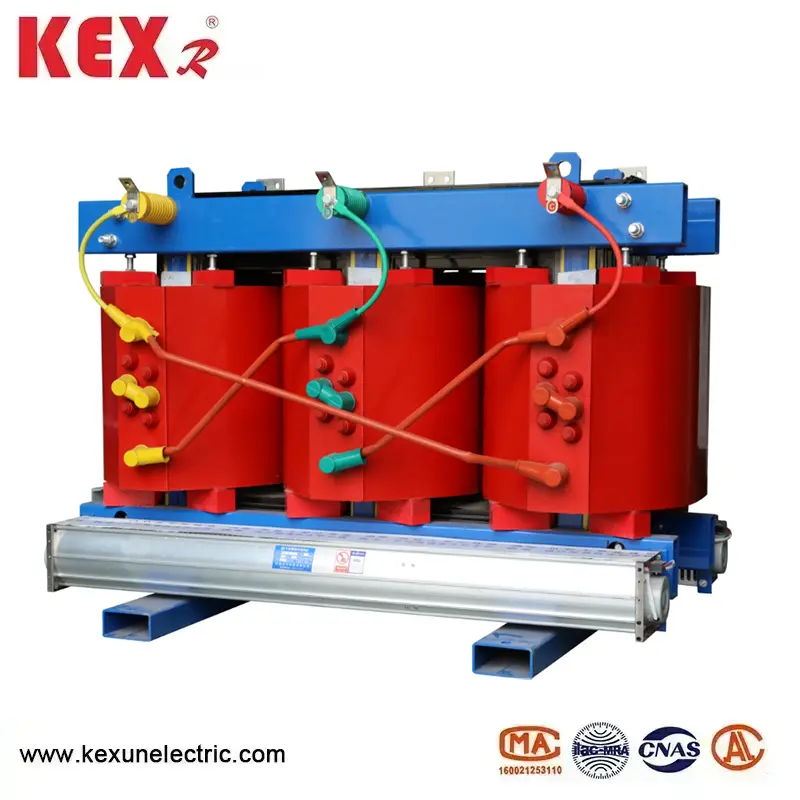

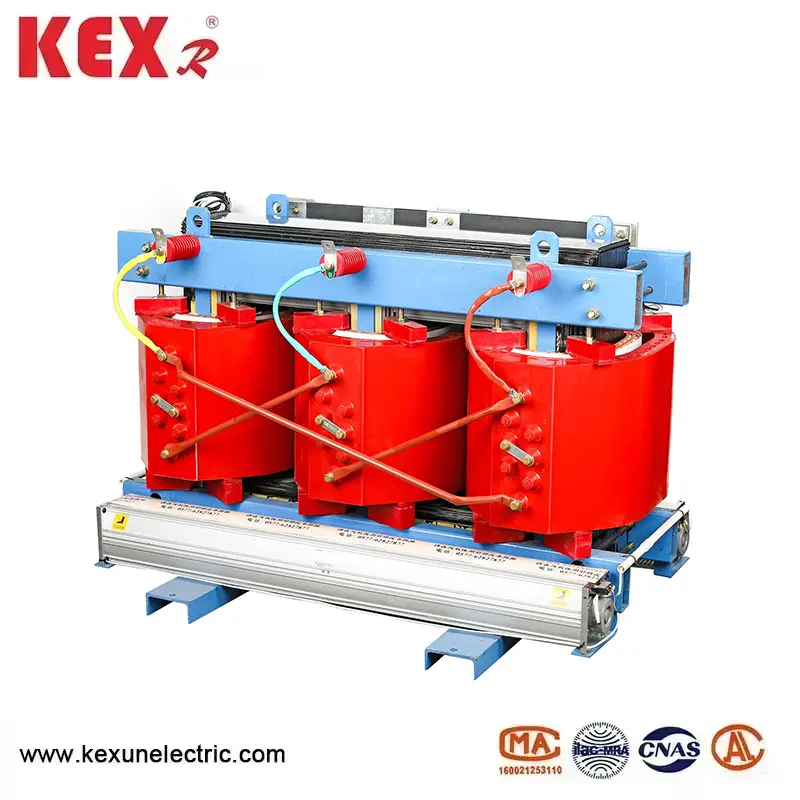

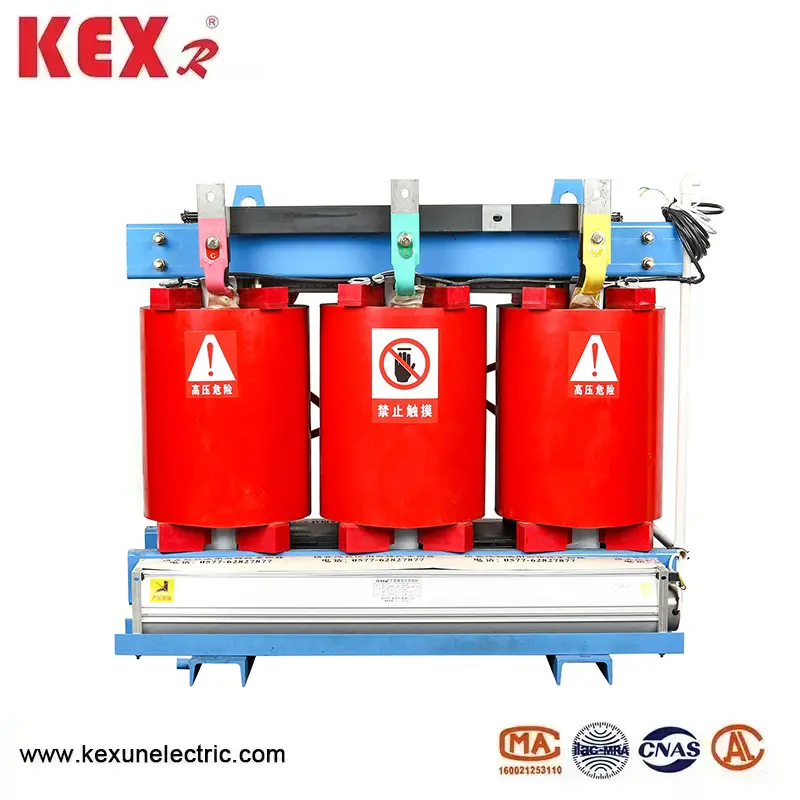

Transformátor suchého typu priateľského k životnému prostrediu

◆ Jadro SGB10 Type Environment Environment Friendly Transformátor suchého typu

Železné jadro je vyrobené z dovážaného zrna orientovaného na vysokokvalitné vysoko magnetické vodivé kremíkové oceľové listy naskladané dohromady. 45 ° Plne naklonená kĺbová štruktúra prijíma elastické upevňovacie zariadenie medzi vinutím a železným jadrom, ktoré umožňuje transformátorovi mať nízku stratu a hluk bez zaťaženia. Povrch železného jadra je ošetrený špeciálnou technológiou, ktorá nielen znižuje hluk transformátora, ale tiež zabraňuje jadre železa, ktoré sa počas operácie zvyšujú a sú pripevnené na základni a sú pripevnené na základni a sú pevne zaznamenané na základni. ako celok. Vinutie je fixované elastickými vankúšikami a bufferovacia štruktúra môže znížiť úroveň vibrácií a hluk vinutia.

◆ Vysoké a nízke napätie cievky

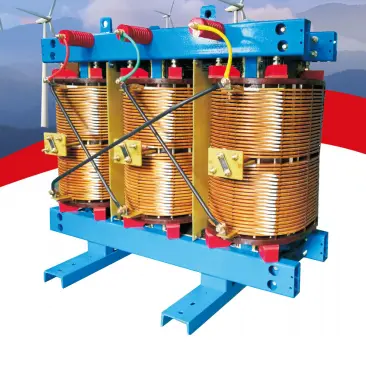

Vysoké a nízke napätie sú vyrábané z izolačného materiálu NOMEX a opakovane sa impregnujú impregnáciou farby bez rozpúšťadla pomocou zariadenia na tlak na vákuum VPL a potom sa pečú a vyliečia pri vysokých teplotách viackrát. Vysoko napätá cievka prijíma kontinuálnu štruktúru s vysokou mechanickou pevnosťou a dobrými podmienkami rozptylu tepla, vyhýbajúc sa nevýhodám vysokého medzivrstvy, zlej schopnosti rozptyľovania tepla, ľahkým tepelným rozpadom a nízkou mechanickou silou viacerých cylindrických cievok viacerých. Nízko napätia cievka prijíma špirálovú štruktúru s vysokým prúdom dýchacích ciest fóliou alebo pozdĺžnymi dýchacími cestami. Impregnovaná cievka má vynikajúcu odolnosť voči vlhkosti a dokáže efektívnejšie odolať vplyvu, nemá praskliny ani čiastočné výboje a po svojej životnej životnosti sa ľahko vyschne, rozkladá a recykluje a chráni životné prostredie.

◆ Shell

Ak je to potrebné, spoločnosť Kexun Electric môže poskytnúť škrupinám s ochrannou úrovňou IP20 alebo IP23. Význam úrovne ochrany krytu LP20 je, že pevné cudzie predmety s priemerom 12 mm sa nesmú vstupovať. Aby sa zabezpečilo cirkuláciu chladiaceho vzduchu, spodná a horná časť škrupiny sú vyrobené z dosiek zo pletiva

◆ Prehrievanie ochrany

Aby sa prijali ochranné opatrenia proti prehriatiu cievok, sú transformátor suchého typu SGB10 suchý suchý transformátor 315kVA a vyššie vybavený zariadením na ochranu pred teplotným displejom. Toto zariadenie využíva prvky snímania teploty zabudované do vinutia s nízkym napätím ako zdroj signálu pre prístroj digitálneho displeja. Keď sa teplota vo vnútri nízkeho napätia zmení, prístroj na digitálny displej snímania teploty zobrazí novú hodnotu teploty a vykonáva funkcie riadenia a alarmu na základe tejto teplotnej hodnoty na ochranu transformátora.

◆ Kapacita preťaženia

Transformátor suchého typu SGB10 typu SGB10 prijíma novú štruktúru, nové materiály a nové procesy, s dobrými podmienkami rozptylu tepla, dlhou tepelnou životnosťou a mimoriadne silnou kapacitou preťaženia, môže pracovať bezpečne a spoľahlivo po dlhú dobu pod 120%preťaženie. V starom prostredí 23 nie je potrebné chladenie ventilátorov a stále môže pracovať pri plnom zaťažení po dlhú dobu.

◆ Bezpečnosť

Transformátor suchého typu pre životné prostredie typu SGB10 je dnes k dispozícii transformátor suchého suchého typu s najvyššou bezpečnosťou. Epoxidové obsadené transformátory. Nový produkt SG (B) 10 vykazuje vynikajúci výkon v aplikáciách s vysokými bezpečnostnými požiadavkami, vlhkými a horúcimi podmienkami a zlým ventiláciou, ako je napríklad sila, metra, loď, chemický a metalurgický priemysel.

◆ Vynikajúci odpor vlhkosti

NOMEX „Izolačný systém typu SGB10 TYPELSKÝ TRANSFORMER TRANSFORMER je schopný vydržať inváziu do vlhkosti. Privádzanie pokročilých VPL zariadení a vákuovej technológie impregnácie. Vysoko kvalitný impregnovaný impregnovaný farbu Uznávaná U je možné pracovať po dlhú dobu pri teplote 180 'C a nad nomxom® omex® je úplne nepodporujúcim farbou.

◆ Menší objem a ľahšia hmotnosť

Transformátor suchého typu SGB10 typu SGB10 používa ako hlavný izolačný materiál DuPont Nomex@ papier a používa ho ako hybridný izolačný systém v najhorúcejšom bode transformátora, čím znižuje jeho veľkosť a hmotnosť v porovnaní s epoxidovou živicou v transformátoroch rovnakej kapacity.

◆ ochrana životného prostredia

Transformátor suchého typu SGB10 typu SGB10 sa dá rozložiť a recyklovať po svojej životnej životnosti, čím prekonal defekt epoxidovej živice odlievaná suché transformátory, ktoré sa nedajú rozložiť a znečisťovať prostredie farbenia na tuhosť a fúziu revizínu a skleneného vlákna do celku po celej životnosti.

◆ Hlavný vodič

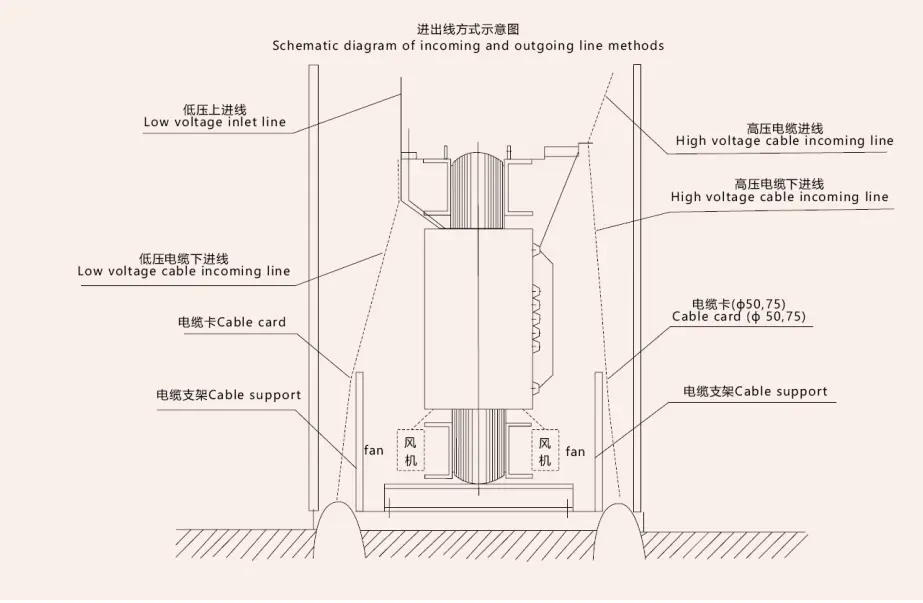

Výstupný terminál vysokého napätia je pripevnený na hornú časť vinutia a kohútik sa nachádza v strede vinutia. V prípade výpadku napájania sa kohútik zmení cez pripojenie kusu, aby sa nastavilo výstupné napätie. Nízko napätia odchodu je koncová terminál typu dosky, ktorý je spoľahlivo pripojený k odchádzajúcemu pásmu skrutkami.

◆ Relevantné normy

GB1094.11-2007 „Transformátory suchého typu“

GB/T10228-1997 "Technické parametre a

Požiadavky na transformátory výkonu suchého typu “

GB/T17211-1998 „Sprievodca zaťažením pre transformátory výkonu suchého typu“

JB/T10088-2004 „Hladina zvuku 6-220KV Power Transformers“

GB4208-1993 „Stupne ochrany poskytované krytmi (kód LP)“

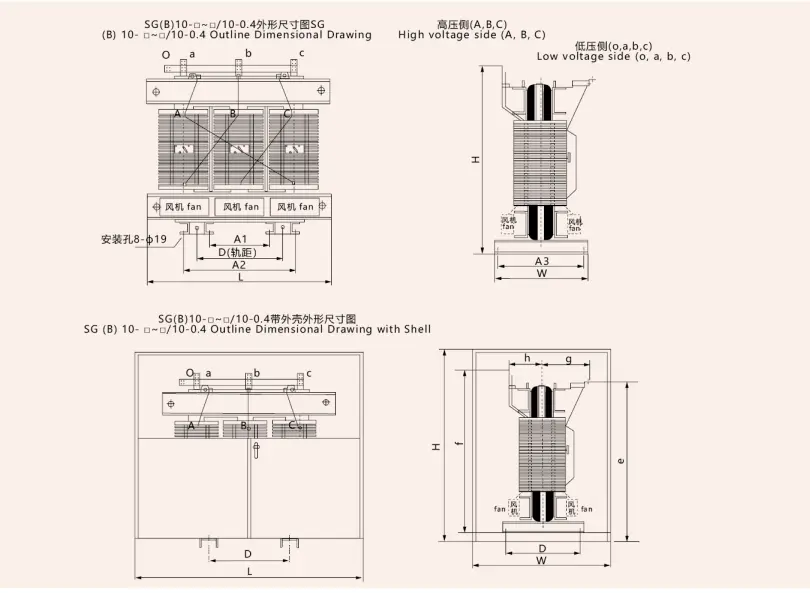

◆ Vzhľad a inštalačné rozmery transformátora suchého typu SGB10

◆ Technické parametre 10 kV SGB10 Typ Environment Environment Transformátor suchého typu
