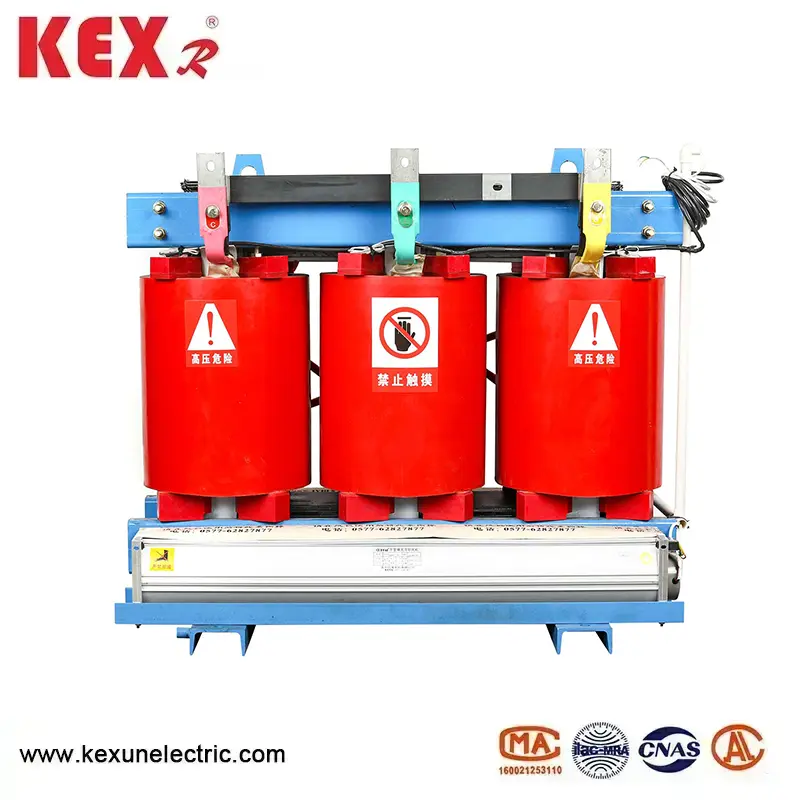

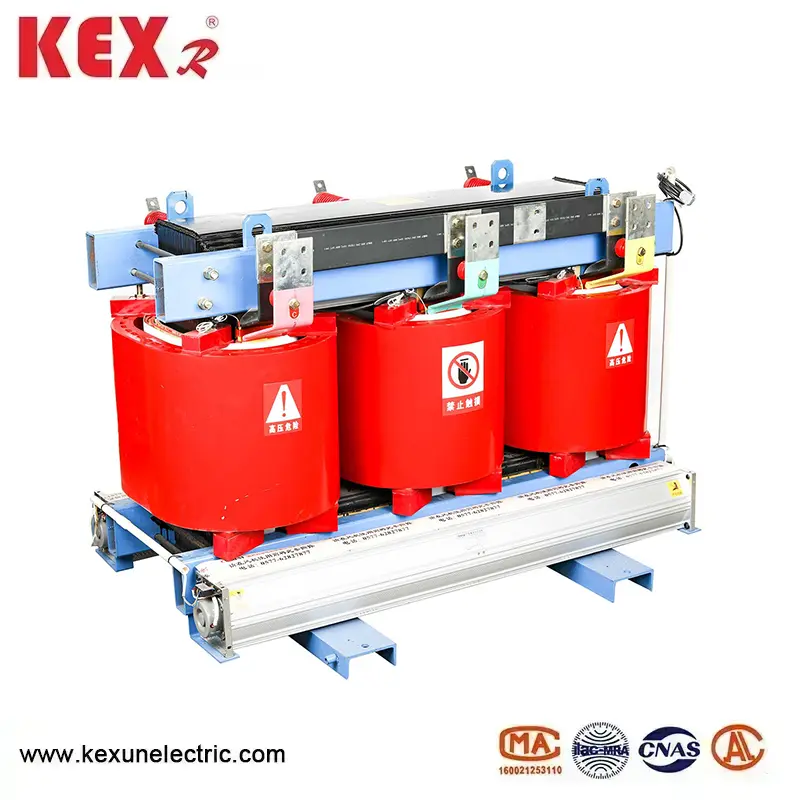

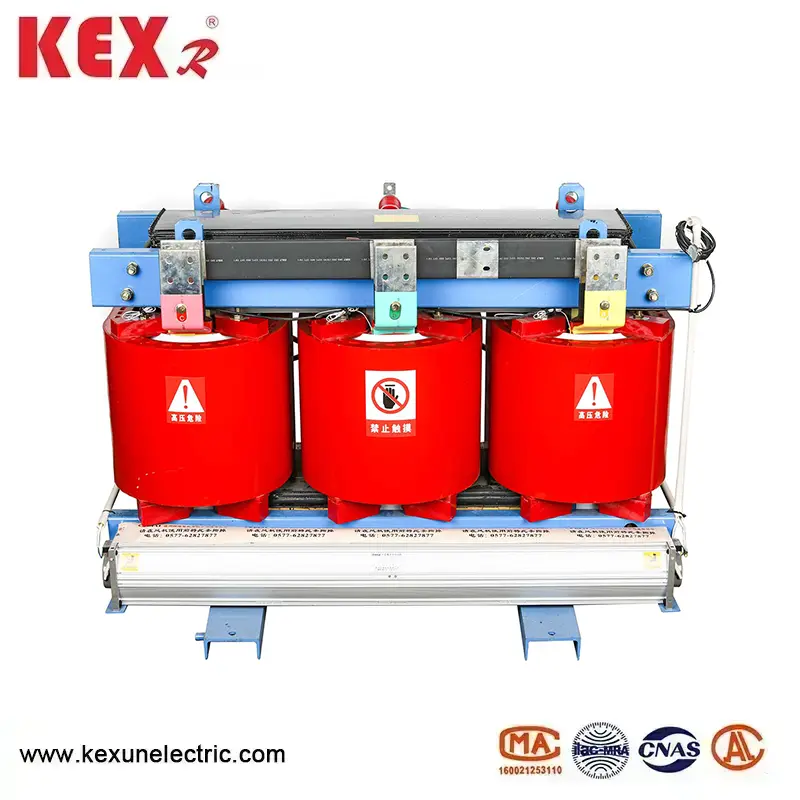

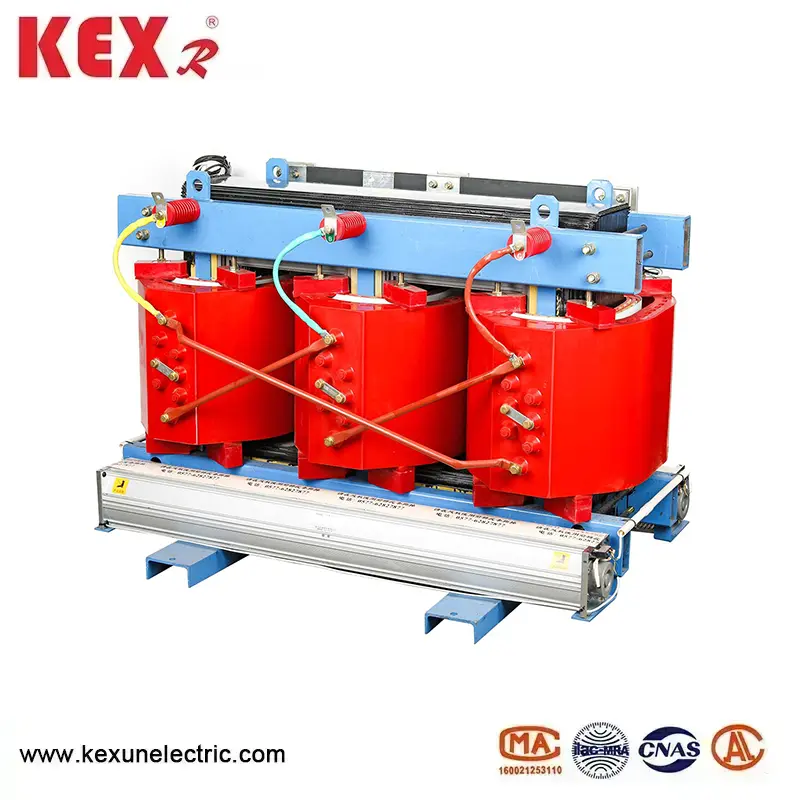

Živici izolovaný transformátor suchého typu

● Komponenty transformátora suchého typu suchého typu SCB10

◆ jadro transformátora suchého typu izolovaného živice

Železné jadro je vyrobené z dovážaných vysoko kvalitných kremíkových oceľových listov so studenou, s plne naklonenou kĺbovou štruktúrou. Core stĺp je zviazaný s netkanou lepiacou páskou triedy F a povrch železného jadra je zapuzdrený epoxidovou živicou, aby sa znížila strata bez zaťaženia, prúd bez zaťaženia a hluk železa, svorky a upevňovacie prvky podstúpili špeciálne povrchové ošetrenie, aby sa ďalej zlepšila kvalita vzhľadu produktu.

◆ Nízke napätie vinutia

Vinutie s nízkym napätím suchého transformátora izolovaného suchého typu sa pri použití vinutia drôtu privádza k konštrukcii fólie, ktorá rieši problém uhol axiálnej špirály pri vinutí drôtu, čím sa zákruty zvyšujú vyvážené. Cievka zároveň prijíma axiálny chladiaci vzduchový kanál, čím zvyšuje schopnosť rozptylu tepla. Medzi vinutými vrstvami sa používa predpreg tdmd epoxidová živica a celok sa vylieči a vytvorí.

◆ Vysoké napätie vinutia SCB10 Series Živo izolovaný transformátor suchého typu

Vysoké napätie je vákuové odlievanie s epoxidovou živicou s výplňami, čo výrazne znižuje miestny výtok a zlepšuje elektrickú pevnosť cievky. Vnútorné a vonkajšie steny vinutia sú podané s doskami zo sieťoviny zo sklenených vlákien, ktoré zvyšujú mechanickú pevnosť cievky a zlepšujú schopnosť produktu odolávať náhlym skratom, Coll nikdy nepraskne.

◆ Výrobný proces

Cievka živicového transformátora suchého typu typu SCB10 je navinutá na vinutie s vysokou presnosťou a vinutie s nízkym napätím prijíma štruktúru vinutia fólie. Ak je kapacita transformátora veľká, existuje ventilačný kanál. Po dokončení vinutia sa vykonáva vyschnutie vákua a celý proces nalievania a vytvrdzovania je úplne prevádzkovaný podľa požiadaviek na proces, všetky procesy je potrebné striktne monitorovať a upraviť podľa situácie. Proces nalievania presnosti zaisťuje, že cievka nemá bubliny ani medzery, čo vedie k vysoko kvalitnej prevádzke transformátora.

◆ Systém regulácie teploty a systém chladenia vzduchu

Prijme sa ventilátor chladiaceho ventilátora s prietokom, ktorý má charakteristiky nízkeho hluku, vysokého tlaku vzduchu a krásneho vzhľadu, čím sa zvyšuje kapacita preťaženia typu SCB10 Izolovaný transformátor suchého typu., Riadenie teploty prijíma inteligentný regulátor teploty, ktorý zlepšuje bezpečnosť a spoľahlivosť prevádzky transformátora.

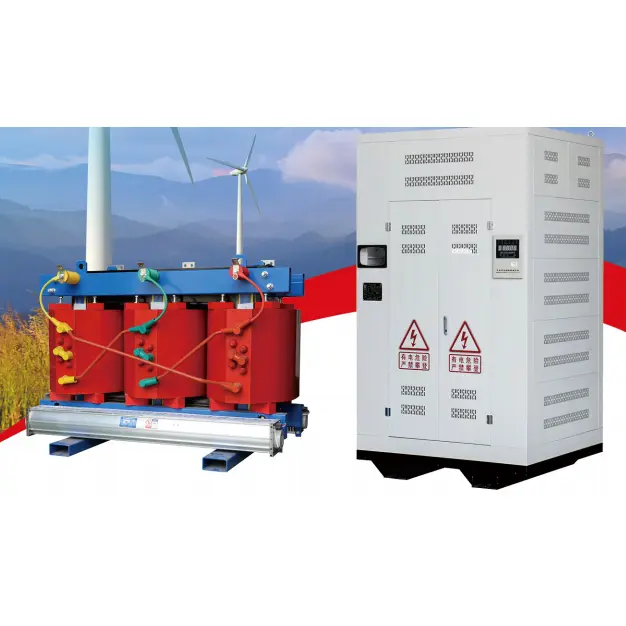

◆ Chráňte prípojku na puzdro a výstup

Ochranná škrupina poskytuje ďalšiu bezpečnostnú ochranu pre transformátor s ochrannými úrovňami IP20, LP23 atď. Materiál shellu obsahuje oceľovú dosku valcovanú za studena, dosku z nehrdzavejúcej ocele atď. Pre používateľov, z ktorých si môžu vybrať, môžu byť navrhnuté aj nízke napätie odchádzajúce linky, ktoré môžu byť navrhnuté aj pre používateľov odchádzajúce čiary, môžu byť navrhnuté aj pre používateľov.

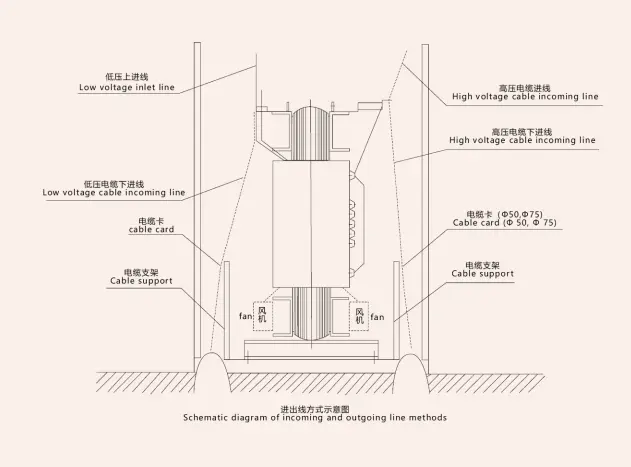

◆ Metóda odchádzajúceho riadku transformátora

Konvenčné odchádzajúce čiary, štandardné uzavreté prípojnice a štandardné vedľajšie odchádzajúce vedenia sa môžu vyrábať podľa rôznych formulárov rozhrania a špeciálne odchádzajúce metódy môžu byť navrhnuté aj podľa požiadaviek používateľa.

◆ Súvisiace štandardy a parametre

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Hodnotené vysoké napätie: 10 (11,10,5,6,6,6,3,6) KV

Menené nízke napätie: 0,4 kV

Skupina pripojenia: Dyn11 alebo Yyno

Rozsah vysokého napätia: + 5 alebo + 2x2,5%

Úroveň izolácie: LL75AC35/LI0AC5

Frekvencia: 50 Hz

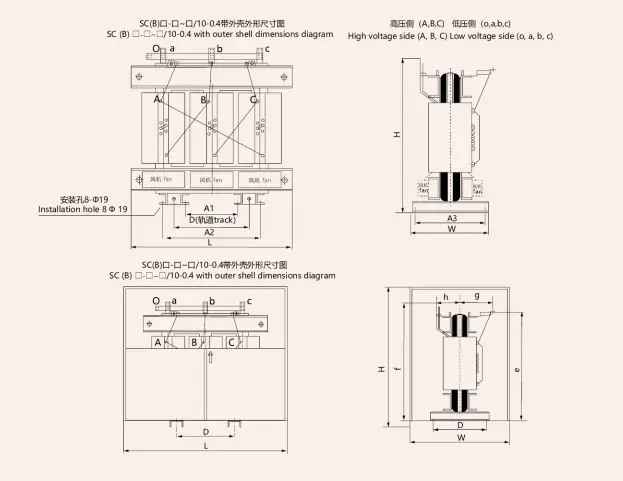

◆ Vzhľad a rozmer inštalácie transformátora suchého typu SCB10

◆ Technické parametre 10KV SCB10 Type Izolovaného transformátora suchého typu
