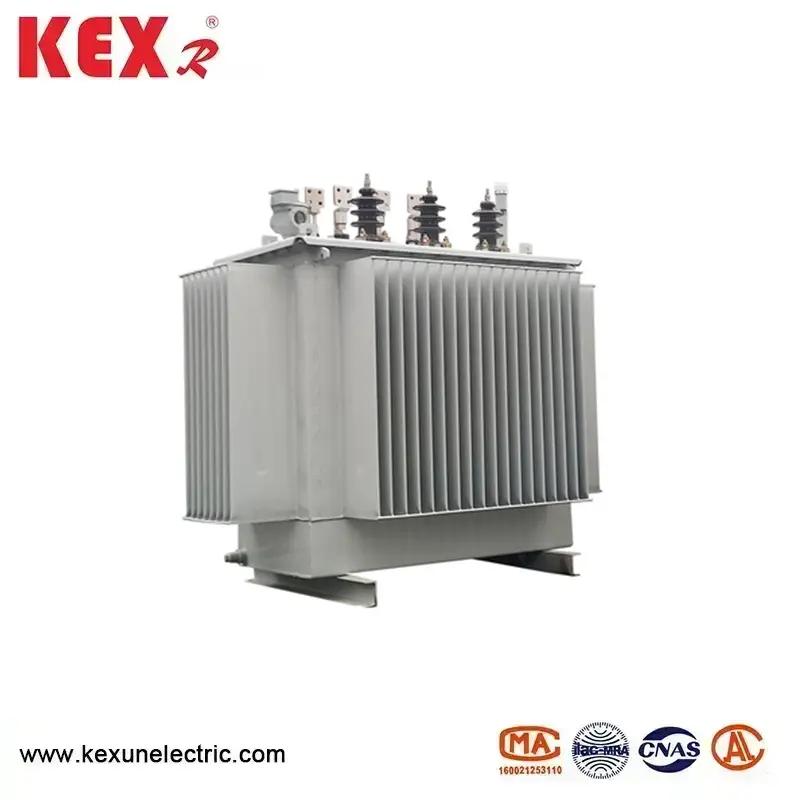

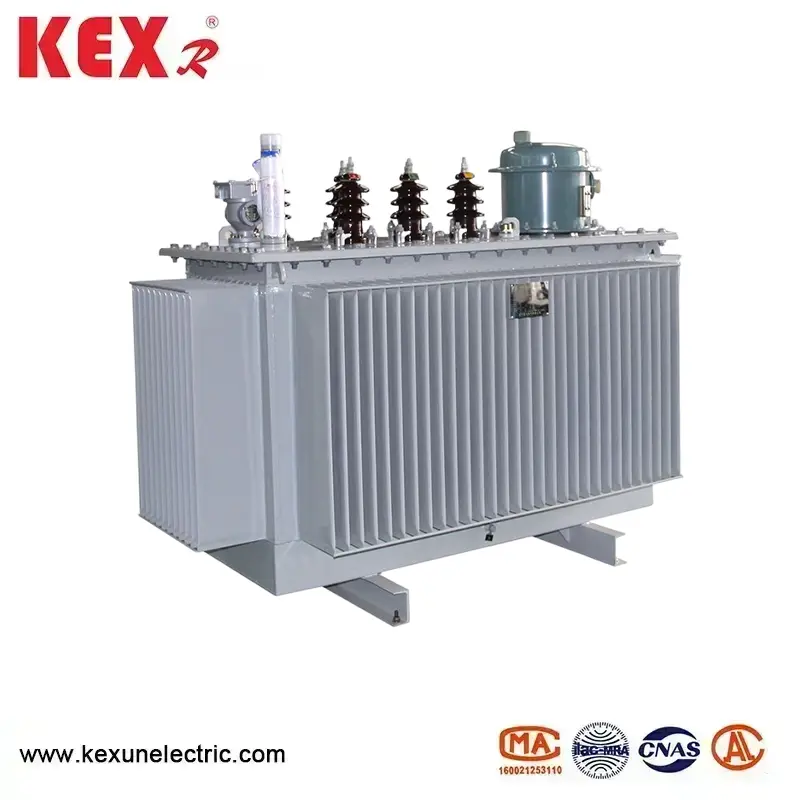

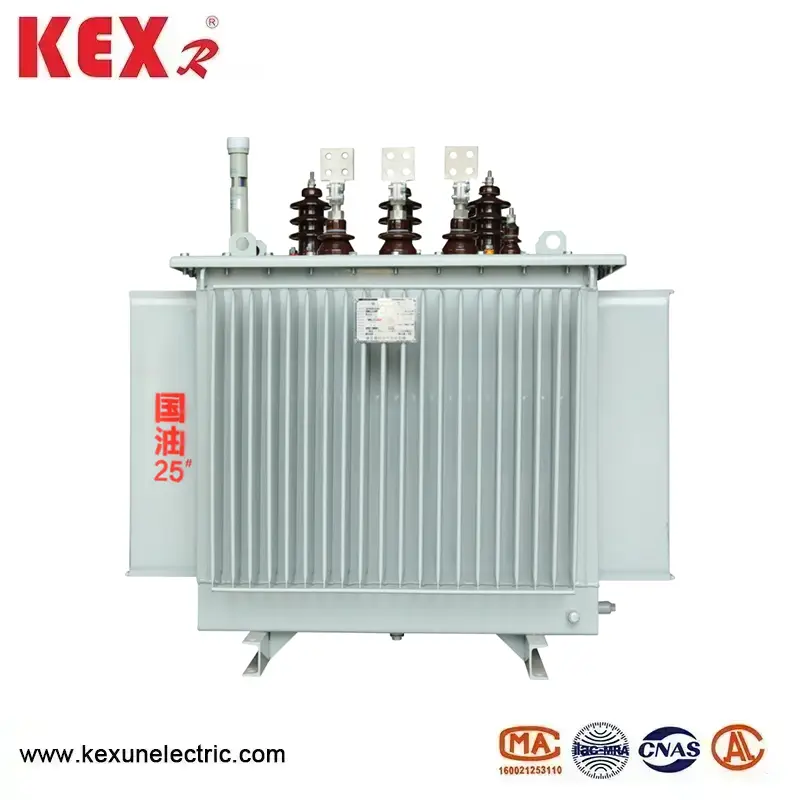

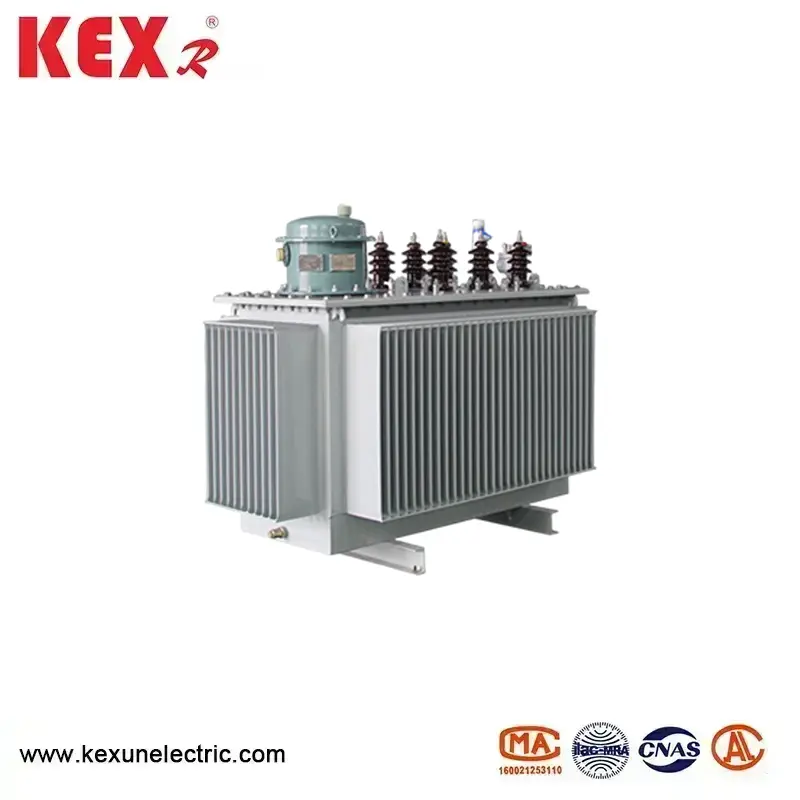

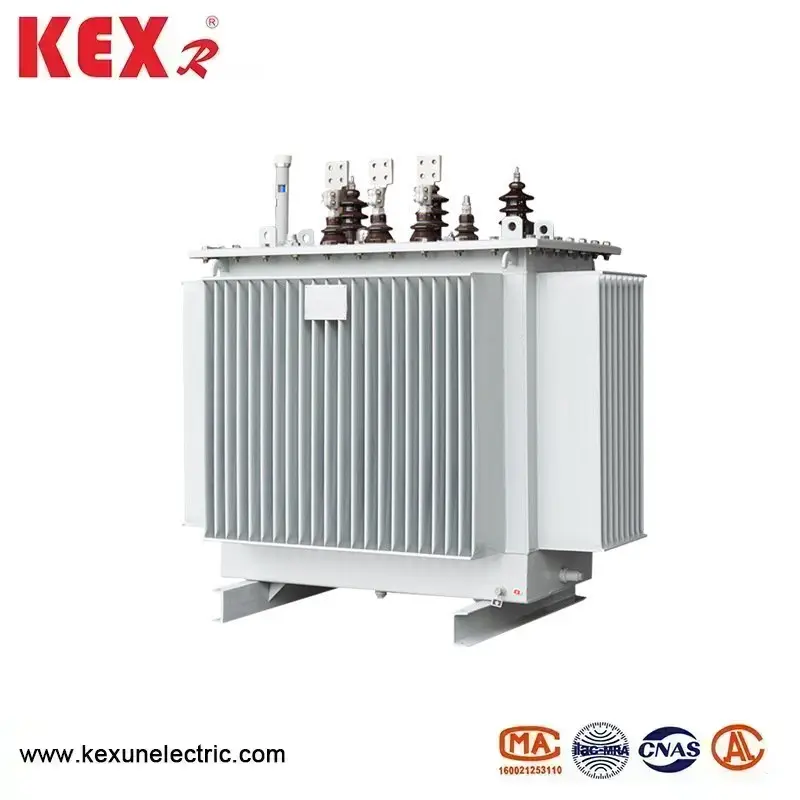

Transformátor ponorený do oleja

●Používanie podmienok olejového transformátora

▶Nadmorská výška nepresahujúca 1000 m;

▶Teplota okolia:

▶Maximálna teplota+40 °C;

▶Priemerná teplota najteplejšieho mesiaca je + 30 "Co Maximálna priemerná ročná teplota+20°▶Minimálna vonkajšia teplota je -25C

● Olejom ponorený transformátor spĺňa štandardy

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Výber materiálu vysokej kvality

▶Náš transformátor ponorený do oleja si vyberá medený drôt s kyslíkovým stromom s nižším         prejde sériou dodatočných povrchových úprav, aby bol hladší ， bez otrepov alebo ostrých rohov, čo vedie k nižšej strate záťaže a spoľahlivejšiemu elektrickému výkonu transformátora. e Vyberte si vysokokvalitné plechy z silikónovej ocele a znižte tak stratu výkonu pri použití plechu z karbónovej ocele. transformátory.

▶Vyberte vysokokvalitné izolačné komponenty z vrstveného dreva, ktoré nikdy neprasknú ani pri pôsobení skratového prúdu.

zostane nedotknutá.

▶Vyberte transformátorový olej, ktorý je hlboko filtrovaný, s nižším obsahom vody, plynu a nečistôt, vďaka čomu je prevádzka transformátora spoľahlivejšia.

▶Vyberte vysokokvalitné gumové tesniace materiály, aby ste účinne zabránili starnutiu a eliminovali úniky.* Všetky suroviny prechádzajú kontrolou kvality a všetci výrobcovia surovín prechádzajú prísnou kontrolou v súlade s národnou normou IS09000.

◆ Nákladovo efektívne

Olejový ponorný transformátor série s9 znížil straty naprázdno, straty pri záťaži a prúdy naprázdno o 10 %, 24 % a 46 % v porovnaní so sériou S7, čo má za následok 19 % zníženie prevádzkových nákladov. Na základe série s9 produkty série S11 znížili priemernú stratu bez záťaže o 30 %; Prúd naprázdno klesá o 70-85% v porovnaní s S9; Priemerný nárast teploty sa zníži o 10 K a životnosť produktu sa viac ako zdvojnásobí. Dokonca aj pri preťažení 20% môže stále pracovať po dlhú dobu; Priemerné zníženie hluku počas prevádzky produktu je 2-4 decibely.

◆ Úplne utesnené

„M“ v S11 (M) R znamená, že olejová nádrž má úplne utesnenú štruktúru. V porovnaní s bežnými olejovými ponornými transformátormi úplne utesnené distribučné transformátory odstraňujú nádrže na skladovanie oleja a nahrádzajú olejové potrubia vlnitými rebrami ako komponenty chladenia a odvádzania tepla. Olejová nádrž z vlnitej lepenky je vyrobená z kvalitných tenkých plechov valcovaných za studena na vyhradenej výrobnej linke a vlnité rebrá sa môžu rozširovať a zmršťovať s objemom transformátorového oleja, čím izolujú transformátor od atmosféry, bránia a spomaľujú degradáciu oleja a vlhkosti izolácie, zvyšujú prevádzkovú spoľahlivosť a bezúdržbovú normálnu prevádzku.

Povrch olejovej nádrže z vlnitej lepenky je ošetrený odmasťovaním, odhrdzovaním a fosfátovaním pred nanesením trojvrstvovej farby, ktorá je vhodná na použitie v hutníckom, petrochemickom, baníckom a inom prostredí.

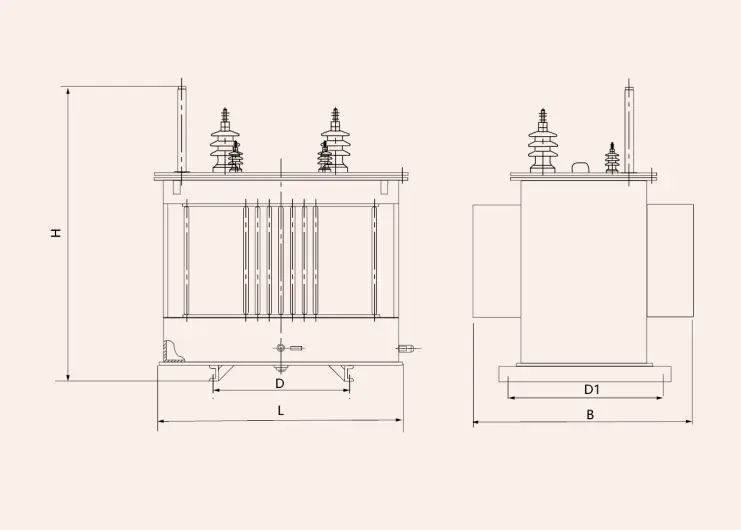

◆ Vzhľad a montážne rozmery transformátora ponoreného do oleja

◆Technické parametre olejového rozvodného transformátora série 10kV D11
