AIS rozvádzacie rozvádzače

KXHXGN-12 typu AIS rozvádzacie rozvádzače vyrobené spoločnosťou KEXR, dodávateľom prenosu a distribučného zariadenia v Číne, je 12 kV plynovo izolovaná sieťová sieťová skrinka (C-GIS) s plynným plynom na ochranu životného prostredia (ako je suchý vzduch, dusík alebo zmiešaný plyn), ktorý je vhodný na dodávku napájania kruhu, terminálne napájacie napájanie a malé otvorenie a malé vzduchové vzduchy a zakrývajúce sa siete v siete.

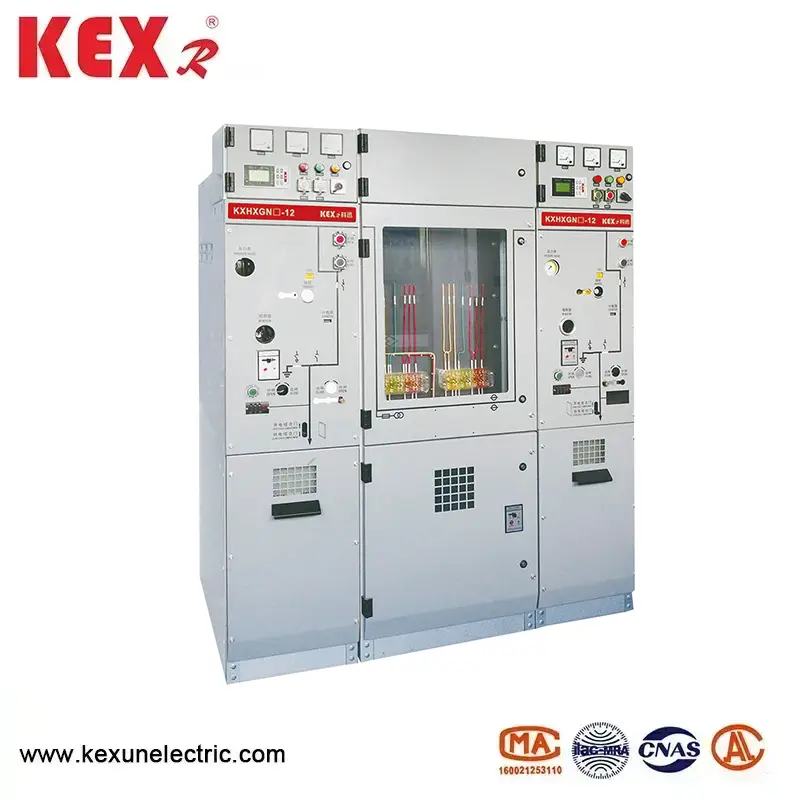

Model: KXHXGN-12
Značka ： Kexr

Odoslať dopyt

Popis produktu

● Hlavná funkcia rozvádzača AIS

(1) Výhody ochrany životného prostredia

◆ Používa sa bezplatné SFGA: AIS rozvádzacie rozvádzače prijíma suchý vzduch, dusík alebo nový plyn na ochranu životného prostredia (napríklad G, Airplus® atď.), Ktorý je v súlade s nariadeniami EÚ F-GAS a čínskou politikou „dvojitého uhlíka“.

◆ Emisie s nízkym obsahom uhlíka: V porovnaní s kabinetom SF Ring Network sa GWP (globálny potenciál otepľovania) blíži nula.

(2) konštrukčný dizajn

◆ Modulárny dizajn: Jednotka spínača AIS prichádzajúcej čiary, odchádzajúcej čiary, merania a PT je možné rozšíriť.

◆ Uzatvorená konštrukcia: Úroveň ochrany AIS rozvádzače dosahuje IP67, ktorá je odolná voči prachu, odolný voči vlhkosti a kondenzácii, vhodná pre tvrdé prostredie.

◆ Kompaktná veľkosť: Šetrí priestor ako skrinka siete AIS Ring a je šetrnejšia k životnému prostrediu ako tradičné SF₆ GIS.

(3) inteligentné možnosti

Inteligentné monitorovanie (ako je DTU, meranie teploty online, monitorovanie čiastočného výboja atď.) Je možné zvoliť na podporu prístupu internetu vecí (IoT) a realizovať vzdialenú prevádzku a údržbu.

● Technické parametre rozvádzača AIS

◆ Skrinka ističa

Položka				Jednotka	Údaje
Menovité napätie				Kv	12
Menovitá frekvencia				Hz	50
Menovitá úroveň izolácie	1 min. Pracovná frekvencia vydrží Napätie		Do groud ， fázy do fázy	Kv	42
			Rozbiť		48
	Osvetľovací impulz odoláva napätiu （vrchol）		Do groud ， fázy do fázy	Kv	75
			Rozbiť		85
	Frekvencia výkonu 1 minúty odoláva napätiu pomocného/riadiaceho obvodu (do zeme)			Kv	2
Menovitý prúd				A	630
Menené krátkodobé vydržanie aktuálnej （virtuálnej hodnoty）			Spínač hlavného obvodu/uzemnenia	ten	25/4s
			Uzemňovací okruh	ten	21,7/4S
Menené vrchol odoláva prúdu			Spínač hlavného obvodu/uzemnenia	ten	63
			Uzemňovací okruh	ten	54.5
Menovité prúdy a časy prerušenia skratového okruhu				ka/čas	25/30
Menovité zatvárací prúd skratu (vrchol)				ten	63
Menovité prerušenie nabíjania kábla				A	25
Menovacia prevádzková sekvencia ističa O-0,3S-CO-180S-CO
Mechnický život		Prerušovač		Čas	10000/3000
Ip titul		Zapečatená škatuľa			IP67
		Škrupina			IP4X
Tlak na plyn		Hladina nabíjania plynu (20 ℃, tlak na rozchod)		MPA	0.02
		Hladina fukcie s menom (20 ℃, tlak na rozchod)		MPA	0
Tesniaci výkon,		Ročná miera úniku		%/Rok	≤0,05

◆ SKLADOVÁ KABINET SWINT

Položka			Jednotka	Údaje
Menovité napätie			Kv	12
Menovitá frekvencia			Hz	50
Menovitá úroveň izolácie	1 min. Pracovná frekvencia vydrží Napätie		Kv

	Osvetľovací impulz odoláva napätiu （vrchol）		Kv

	Frekvencia výkonu 1 minúty odoláva napätiu pomocného/riadiaceho obvodu (do zeme)		Kv	2
Menovitý prúd			A	630
Menené krátkodobé vydržanie aktuálnej （virtuálnej hodnoty）		Spínač hlavného obvodu/uzemnenia	Ten	25/4s
		Uzemňovací okruh	Ten	21,7/4S
Menené vrchol odoláva prúdu		Spínač hlavného obvodu/uzemnenia	Ten	63
		Uzemňovací okruh	Ten	54.5
Menovité zatvárací prúd skratu (vrchol)		Spínač načítania/uzemnenia	Ten	63
Menovité aktívne prerušovacie prúd			A	630
Menovité prerušovacie prúdy s uzavretou slučkou			A	630
5% menovité aktívne zaťaženie prerušujúceho prúd			A	31.5
Menovité prerušenie nabíjania kábla			A	10
Menené časy prerušenia aktívneho zaťaženia			Čas	100
Zlomenie prúdu			A/čas	31,5/10
Nabíjací prúd riadkov a káblov je odpojený pod podmienkou poruchy uzemnenia.			A/čas	17,4/10
Mechnický život	Prerušovač		A/čas	10000/3000
Ip titul	Zapečatená škatuľa			IP67
	Škrupina			IP4X
Tlak na plyn	Hladina nabíjania plynu (20 ℃, tlak na rozchod)		MPA	0.02
	Hladina fukcie s menom (20 ℃, tlak na rozchod)		MPA	0
Tesniaci výkon,	Ročná miera úniku		%/Rok	≤0,05

● Implementačný štandard rozvádzača AIS

◆ Bežné technické požiadavky štandardov GB/T 1022 pre rozvádzače a ControlGear. ◆ GB/T39063640.5KV AC Kovový uzavretý rozvádzací a riadiaci zariadenia.

◆ GB/T1985 vysokonapäťový izolačný spínač AC a uzemnenie

◆ GB/T38043.6-40,5KV AC Vysoké napätie zaťaženia

◆ GB/T1984 vysokonapäťový AC istič

◆ GB/T4208 IP kód úrovne ochrany škrupiny

◆ GB/T7354 Meranie čiastočného výboja

◆ GB/T311.1 Koordinácia izolácie Časť 1: Definícia, zásady a pravidlá

● Používanie podmienok rozvádzača AIS

◆ Maximálna teplota: +45 stupňov Celzia;

◆ Minimálna teplota: -25 stupňov Celzia;

◆ Maximálna teplota: (priemer 24 hodín) +35 stupňov Celzia;

◆ Maximálna priemerná relatívna vlhkosť (24 hodín 1: ≤ 95%; nadmorská výška: ≤ 1500 m; seizmická kapacita: 8 stupňov;

◆ Stupeň ochrany: Nabité tesnenie tela IP67, spínač skrinky shell IP4X ；

◆ okolitý vzduch by sa očividne nemalo znečistiť korozívnym plynovým plynom a vodnou parou.

◆ Neexistuje žiadne časté násilné vibračné miesto a dizajn tvrdosti pod tvrdými časťami spĺňa všetky druhy požiadaviek.

◆ Ak sa používa za normálnych podmienok prostredia nad rámec GB/T3906, používateľ rokuje s KEXR

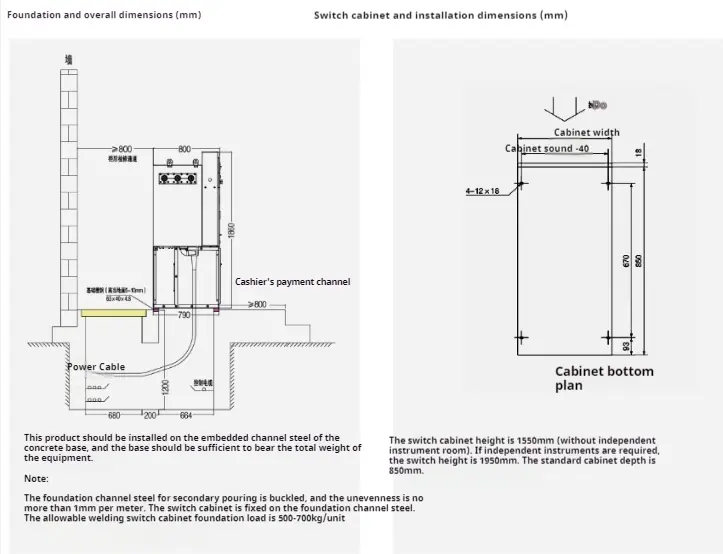

● Pokyny na inštaláciu

Ais Switchgear
