Zariadenie na spínače s pevným izolovaným zatvoreným stredným napätím

KEXUN je dodávateľ špecializujúci sa na výrobu zariadení na prenos a transformáciu energie v Číne. Spotrebné izolované zatvorené zariadenia na prepínanie stredného napätia je jedným z hlavných výrobkov spoločnosti KEXR. Ako hlavné izolačné médium používa pevný izolačný materiál, ktorý poskytuje dokonalú sériu riešení pre používateľov modernizácie a distribúcie výkonovej mriežky.
Model: KXSGN-12
Značka ： Kexr

Odoslať dopyt

Popis produktu

● Prehľad produktu

KXSGN-12 pevné izolované izolované zariadenia na spínač s uzavretým stredným napätím majú mnoho schém, ako je ochrana ističa, ochrana transformátora, riadenie zaťaženia, kombinovaná elektrická elektrina, napájanie PT, zdvíhanie spojenia zbernice atď. Tento produkt sa môže použiť ako zariadenia na distribúciu siete napájacích systémov a môže sa tiež použiť ako zariadenie na distribúciu energie pre mestskú výstavbu priemyselných a banských podnikov s charakteristikami multifunkcie a všestrannosti.

Zariadenie na spínač s pevným izolovaným stredným napätím uzatvárajú pevný izolačný materiál ako hlavné izolačné médium, vákuový prerušovač, vodivé pripojenie, odpojenie, uzemňovacia spínač, hlavná zbernica, zbernica vetvy a ďalšie hlavné elektrické obvody sú zabalené a zabalené s pevným izolačným médiom do jedného alebo niekoľkých modulov s určitými funkciami, ktoré sa môžu kombinovať alebo sa môžu znova rozšíriť a majú úplnú izoláciu a tesnosť.

● Podmienky používania

Teplota prostredia ： -45 ~ 40 ℃

Maximálna nadmorská výška ： 4000 m

Maximálna denná priemerná teplota ： 35 ℃

Maximálna denná vlhkosť ： 95%

Maximálna mesačná vlhkosť ： 90%

Maximálna seizmická intenzita ： Stupeň 8

POZNÁMKA ： Pevné izolované zatvorené stredné napätie Spínacie zariadenie by malo byť nainštalované na mieste bez požiaru, výbuchu a násilných vibrácií.

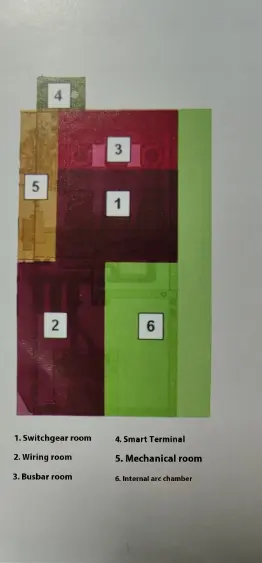

● Štruktúra rozpery

Solid Insulated Closed Medium Voltage Switch Equipment

● Obrys rozmeru pevného izolovaného zariadenia na spínač s uzavretým stredným napätím

Solid Insulated Closed Medium Voltage Switch Equipment

◆ Nižší typ izolácie

Plán	Šírka kabinetu	Hĺbka	Výška skrinky	Horná ochrana
PT prichádzajúca čiara	450	940	1500	Zvýšenie 200
Prichádzajúci a obrys	375	940	1500	Zvýšenie 200
Prepínač prepojenia	375	940	1500	Zvýšenie 200
Izolácia prepojenia	375	940	1500	Zvýšenie 200
Zdvíhanie prípojnice	375	940	1500	Zvýšenie 200
Tradičné meranie	750	940	1500	Zvýšenie 200
Kompaktné meranie	375	940	1500	Zvýšenie 200
Napájanie PT	450	940	1500	Zvýšenie 200
Základná stanica riadenia a ochrany	375	940	1500

◆ Typ hornej izolácie

Plán	Šírka kabinetu	Hĺbka	Výška skrinky	Obrys
PT prichádzajúca čiara	450	940	1800	Prehĺbiť 260
Prichádzajúci a obrys	425	940	1800	Prehĺbiť 260
Prepínač prepojenia	425	940	1800	Prehĺbiť 260
Izolácia prepojenia	425	940	1800	Prehĺbiť 260
Zdvíhanie prípojnice	425	940	1800	Prehĺbiť 260
Tradičné meranie	750	940	1800	Prehĺbiť 260
Kompaktné meranie	425	940	1800	Prehĺbiť 260
Napájanie PT	450	940	1800	Prehĺbiť 260
Základná stanica riadenia a ochrany	375	940	1800

● Technický parameter

◆ Technické parametre rozvádzačov

Položka			Jednotka	Údaje
Menovité napätie			Kv	12
Menovitá frekvencia			Kv	50
Menovitý prúd			Kv	630	1250
Menovité izolácie	Frekvencia výkonu vydrží napätie （UD） 1 min.	Rozbiť	A	48
		Striedať sa	A	42
		Relatívna zem	A	42
	Bleskový impulz odoláva napätiu （nahor）	Rozbiť	A	85
		Striedať sa	A	75
		Relatívna zem	A	75
Menovité skratové prelomenie prúdu （1SC）			A	25	31.5
Menené krátkodobé vydržanie prúdu （4S）			Ten	25	31.5
Menovitý vrchol odoláva prúdu （1p）			Ten	63	80
Menovité zatvárací prúd skratu （pík） (1MA)			Ten	63	80
Ochranná trieda			Ten	IP4X
Prevádzková metóda			Čas	Typ jarnej energie

◆ Technické parametre izolovaného uzemňovacieho spínača

Položka			Jednotka	Údaje
Menovité napätie			Kv	12
Menovitý prúd			A	630	1250
Menené krátkodobé vydržanie prúdu （4S）			Ten	25	31.5
Menené vrchol odoláva prúdu				63	80
	Frekvencia výkonu vydrží napätie （UD） 1 min.	Fáza	Kv	42
		Rozbiť		48
	Menovité impulz blesku odolávajúce napätie （nahor）	Fáza	Kv	75
		Rozbiť		85
Mechanická životnosť odpojenia (zapnutia)			Čas	3000
Mechanická životnosť uzemňovacieho spínača (mimo terénu)			Čas	3000
