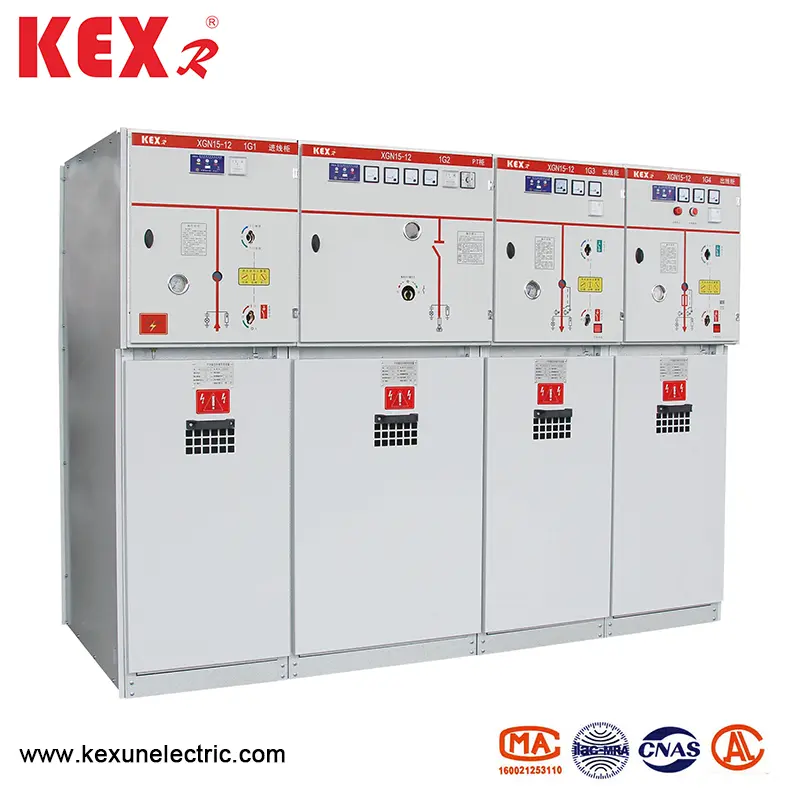

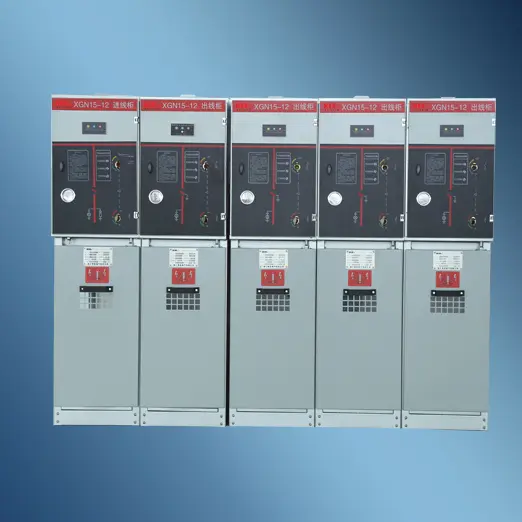

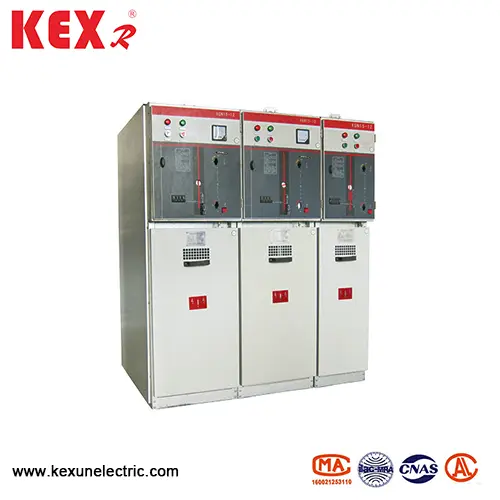

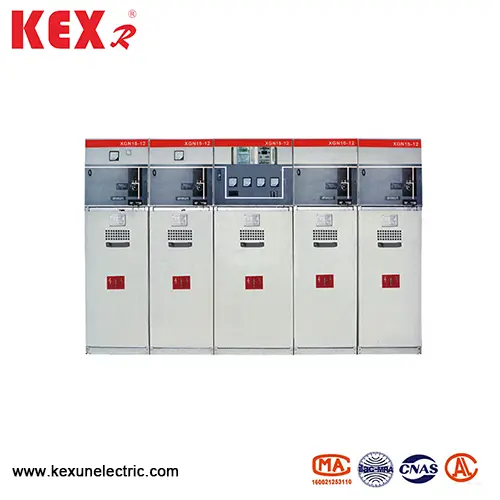

HEXAFLUORIDOVÝ RING Hlavná jednotka

● Hlavná aplikácia

XGN15-12 typu Hexafluorid Ring Hlavná jednotka vhodná pre elektrické systémy AC 50Hz a 12KV, bežne používané v priemyselných a občianskych káblových prsteňoch a projekty terminálov napájania, najmä pre mestské obytné oblasti, malé sekundárne rozvodne, spínacie stanice, priemyselné a banské podniky, nákupné podniky, podložky, veterná energia, nemocnice, nemocnice, miesta na mieste, miesto na mieste a druhé miesta.

● Podmienky použitia

▶ Nadmorská výška: ≤ 1 000 m. (Ak máte osobitné požiadavky, uveďte ich pri objednávaní)

▶ Teplota prostredia: -25 ~ 40 ℃

▶ Priemerná denná relatívna vlhkosť ： ≤95%

▶ Priemerná mesačná relatívna vlhkosť ： ≤90%;

▶ Stupeň odolnosti proti nárazu ： 8 stupňov

▶ Umiestňuje bez násilných vibrácií, nárazu, ohňa, chemickej korózie a výbuchu.

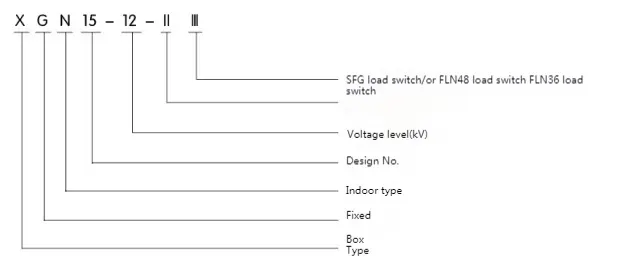

● Model a význam

● Kritériá spĺňajú

XGN15-12 typ Hexafluorid Ring Hlavná jednotka Spĺňa tieto kritériá:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Technické parametre a rozmer

● Štruktúra a základné komponenty skrinky na spínač zaťaženia

◆ XGN15-12 Typ Hexafluorid Kruh Hlavná jednotka Štruktúra: ZADNÁ ZÁKLADNÁ KABELOVÁ KABELOVÁ KABELOVÁ Izba+operačný mechanizmus+prekladací mechanizmus a nízko napätia riadiaca miestnosť

◆ Prepínač zaťaženia

V prepínacej miestnosti je nainštalovaný spínač zaťaženia s tromi stanicou. Služba zaťažovacieho spínača je vyrobená z epoxidovej živice a je naplnená hexafluoridom síry (SF). ) Plyn je izolačné médium a SF môže byť nainštalovaný v prepínacej miestnosti podľa požiadaviek zákazníka. Hustota plynu alebo merač hustoty plynu s kontaktom s poplachom.

◆ Káblová miestnosť

Stávka na spínač zaťaženia má dostatok káblových miestností, ktorá sa používa hlavne na pripojenie kábla, takže jednovrstvové alebo trojjadrové káble môžu byť pripojené jednoduchými netienenými káblovými hlavami a súčasne je možné v rozsiahlom priestore nainštalovať bleskový transformátor, nižší uzemňovací spínač a ďalšie prvky. Podľa štandardného dizajnu má dvere skrinky na pozorovacie okno a bezpečnostné blokovanie a spodná doska káblovej miestnosti je vybavená tesniacim krytom a svorkou kábla s oporným rámom primeranej veľkosti. Spodná doska a rám predných dverí v káblovej miestnosti je možné odstrániť, aby sa uľahčila inštalácia kábla.

◆ Hesenie mechanizmu, spätného mechanizmu a kontrolnej miestnosti s nízkym tlakom

Nízko napätia miestnosť s blokovaním hrá súčasne úlohu ovládacieho panela. Komora nízkeho napätia je vybavená pružinovým prevádzkovým mechanizmom s indikátorom polohy, mechanickým blokom a zariadením a môže byť tiež vybavená pomocnými kontaktmi, zakopnutím cievky, mechanizmom núdzového vykopávka, kapacitným živým displejom, uzamknutím kľúčov a elektrickým prevádzkovým zariadením. Zároveň môže byť priestor v komore s nízkym napätím vybavený riadiacim obvodom, meraným prístrojom a ochranným relé. Škriatková skrinka so 750 mm má dve rovnaké nízkonapäťové komory, ktoré môžu byť vybavené viac príslušenstvom. Celá skrinka XGN15 je možné rozdeliť na dve časti, horná časť skrinky obsahuje autobusovú miestnosť, záťažový spínač, prevádzkový mechanizmus a nízko napätie, ktorá je oddelená od spodnej káblovej miestnosti. Preto môže byť vybavenie inštalované v hornej jednotke bezpečne a pohodlne prepracované a reformované a celá horná jednotka je možné vymeniť.

◆ autobusová miestnosť

Autobusová miestnosť je usporiadaná v hornej časti skrinky. V autobusovej miestnosti sú hlavné autobusy spojené spolu a prechádzajú celým radom spínačových skriniek

◆ Základné komponenty XGN15-12 Typ Hexafluorid Ring Hlavná jednotka

▶ FLN36 Switch je vyvinutý a vyrábaný spoločnosťou zavedením zahraničných technológií a podľa požiadaviek domáceho energetického systému.

▶ Spínač zaťaženia má tri stavy: zatváranie, otváranie a uzemnenie. Dynamické a statické kontakty zaťažovacieho spínača sú umiestnené v škrupine epoxidovej živicovej živice s vystužením s vystuženou štruktúrou a SF. Plyn je hasiacim médiom oblúka a tlak vzduchu je 14bar. Každý zaťažovací spínač je utesnený a bez údržby a barometer je možné vybrať osobitne. Typickým spôsobom inštalácie prepínača zaťaženia v kruhovej sieťovej skrinke je umiestniť oceľové rozdelenie medzi káblovú miestnosť a autobusovú miestnosť a horizontálne ho inštalovať. Táto metóda inštalácie izoluje autobusovú miestnosť z káblovej miestnosti, aby spĺňala najprísnejšie bezpečnostné požiadavky na prevádzku a údržbu. Ak sa vo vnútri objaví oblúk, v zadnej časti obalu zaťaženia je štrukturálny slabý bod, ktorý bude vymytý preč, a potom sa oblúkový výtokový ventil na skrinke premyje a prietok nadmerného tlaku vzduchu bude riadený mimo skrinky.

▶ Spínač zaťaženia má dva prevádzkové mechanizmy ： Jednotný pružinový prevádzkový mechanizmus (typ K typu K) a dvojité pružinové operačný mechanizmus (typ A), elektrický mechanizmus sa môže pridať k vyššie uvedeným dvom typom operačných mechanizmov na realizáciu diaľkového elektrického ovládania.
