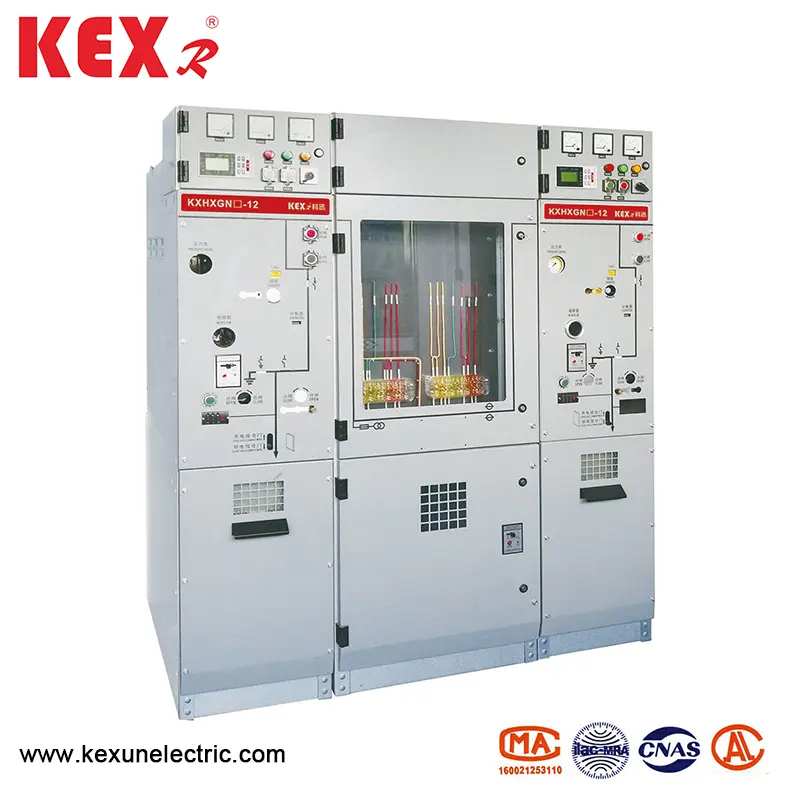

Skrinka na vysokom napätí

Ako známy výrobca vysokonapäťového sieťového sieťového skrinky v Číne má produkty HXGN (H) □ -12 sériu -12 charakteristiky jednoduchej štruktúry, flexibilnej prevádzky, spoľahlivého vzájomného prepojenia a pohodlnej inštalácie a môže poskytnúť uspokojivé technické riešenia pre rôzne aplikácie a rôznych používateľov.
Model: HXGN (H) □ -12
Značka: Kexr

● Prehľad produktu

Net-napäťová sieťová sieťová skrinka vyrobená spoločnosťou Kexun prijíma pokročilú technológiu snímania, informačné technológie a jednoduchú a flexibilnú konfiguračnú schému, ktorá uspokojí neustále sa meniaci dopyt na trhu a tiež spĺňa požiadavky inteligencie Power Grid Intelligence.

HXGN (H) □ -12 Typ vysokého napätia kruhu siete je vhodný pre priemyselné a občianske káblové siete a projekty distribučnej siete. Ako akceptácia a distribúcia elektrickej energie je obzvlášť vhodná na rozdelenie energie v mestských obytných oblastiach, malé sekundárne rozvodne, spínacie stanice, káblové pobočky, rozvodne v krabici, priemyselné a banské podniky, nákupné strediská, letiská, metro, generovanie veternej energie, nemocnice, štadióny, železnice, tunely a iné miesta.

HXGN (H) □ -12 spĺňa požiadavky príslušných vnútroštátnych štandardov, noriem elektrického energetického priemyslu, medzinárodných noriem a ďalších štandardov. Jeho spínače a hlavné elektrické komponenty sú integrované moduly a vodivé časti medzi fázami sú zapuzdrené pevnou izoláciou. Konektory tienených káblov sa používajú na externé zapojenie a tienené izolované zbernice sa používajú na pripojenie zberníc funkčných jednotiek. Preto sa bezpečnosť použitia výrazne zlepšuje. Jeho prevádzkový mechanizmus zároveň prijíma mechanizmus pružiny a jeho mechanická životnosť je viac ako 10000 -krát. Všetky operačné údaje a stav zariadenia je možné monitorovať na diaľku a bez dozoru. Je to vynikajúce zariadenie na distribúciu energie.

V skrinke je možné vybrať nasledujúce jednotky, aby sa vytvorila ekonomická a praktická jednotka napájania: jednotka vákuového ističa (630A, 20-25KA); Jednotka prepínača vákuového zaťaženia (630, 20-25KA).



● Tabuľky technických parametrov

◆ Kabinet Breaker

Položka

Jednotka

Údaje

Menovité napätie

Kv

12

Menovitá frekvencia

Hz

50





Menené úroveň izolácie

Frekvencia výkonu 1 min. Oddrčte napätie

Zem

Kv

42

Zlomenina izolácie

48

Bleskový impulz odoláva napätiu (vrchol)

Zem

Kv

75

Zlomenina izolácie

85

Frekvencia výkonu 1 min. Vydržte napätie riadiacej slučky (k zemi)

Kv

2

Menovitý prúd

A

630

Menené krátkodobé vydržanie aktuálneho (virtuálna hodnota)

Spínač hlavného obvodu/uzemnenia

Ten

24/4s

Uzemňovacia slučka

Ten

21,7/4S

Menené vrchol odoláva prúdu

Spínač hlavného obvodu/uzemnenia

Ten

63

Uzemňovacia slučka

Ten

54.5

Hodnotené skratované prelomenie prúdu a časy

Ka/čas

25/30

Menovité zatvárací prúd skratu (vrchol)

Ten

63

Menovité káblové nabíjanie Breaking prúd

A

25

Menovitá prevádzka ističa



0-0,3S-CO-180S-CO

Mechanická životnosť

Prepínač rozbitia /izolácie obvodu

Čas

10000/3000

Ip titul

Zapečatená škatuľa



IP67

Spínač



IP4X

Tlak na plyn

Hladina nabíjania plynu (20 ℃, tlak na rozchod)

MPA

0.02

Hladina funkcií s menovitá plynná min (20 ℃, tlak na rozchod)

MPA

0

Tesnosť

Ročná miera úniku

%/Rok

≤0,05



◆ SKLADOVÁ KABINET SWINT

Položka

Jednotka

Údaje

Menovité napätie

Kv

12

Menovitá frekvencia

Hz

50





Menené úroveň izolácie

Frekvencia výkonu 1 min. Oddrčte napätie



Kv







Bleskový impulz odoláva napätiu (vrchol)



Kv







Frekvencia výkonu 1 min. Vydržte napätie riadiacej slučky (k zemi)

Kv

2

Menovitý prúd

A

630

Menené krátkodobé vydržanie aktuálneho (virtuálna hodnota)

Spínač hlavného obvodu/uzemnenia

Ten

24/4s

Uzemňovacia slučka

Ten

21,7/4S

Menené vrchol odoláva prúdu

Spínač hlavného obvodu/uzemnenia

Ten

63

Uzemňovacia slučka

Ten

54.5

Menovité zatvárací prúd skratu (vrchol)

Spínač načítania/spínač zeme

Ten

63

Menené aktívne prerušovacie prúd

A

630

Menovité prerušovacie prúdy s uzavretou slučkou

A

630

5%menovité aktívne zaťaženie prerušujúceho prúd

A

31.5

Menovité káblové nabíjanie Breaking prúd

A

10

Menené časy lámania aktívneho zaťaženia

Čas

100

Zlomenie prúdu

A/čas

31,5/10

Prerušenie prúdu nabíjania obvodu a kábla pod poruchovým prúdom.

A/čas

17,4/10

Mechanická životnosť

Prepínač rozbitia /izolácie obvodu

Čas

10000/3000

Ip titul

Zapečatená škatuľa



IP67

Spínač



IP4X

Tlak na plyn

Hladina nabíjania plynu (20 ℃, tlak na rozchod)

MPA

0.02

Hladina funkcií s menovitá plynná min (20 ℃, tlak na rozchod)

MPA

0

Tesnosť

Ročná miera úniku

%/Rok

≤0,05

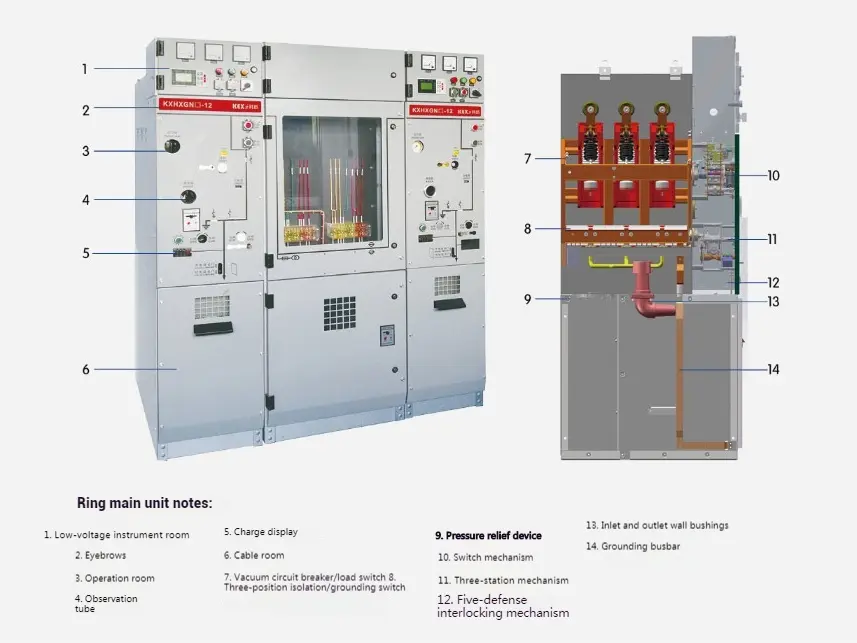

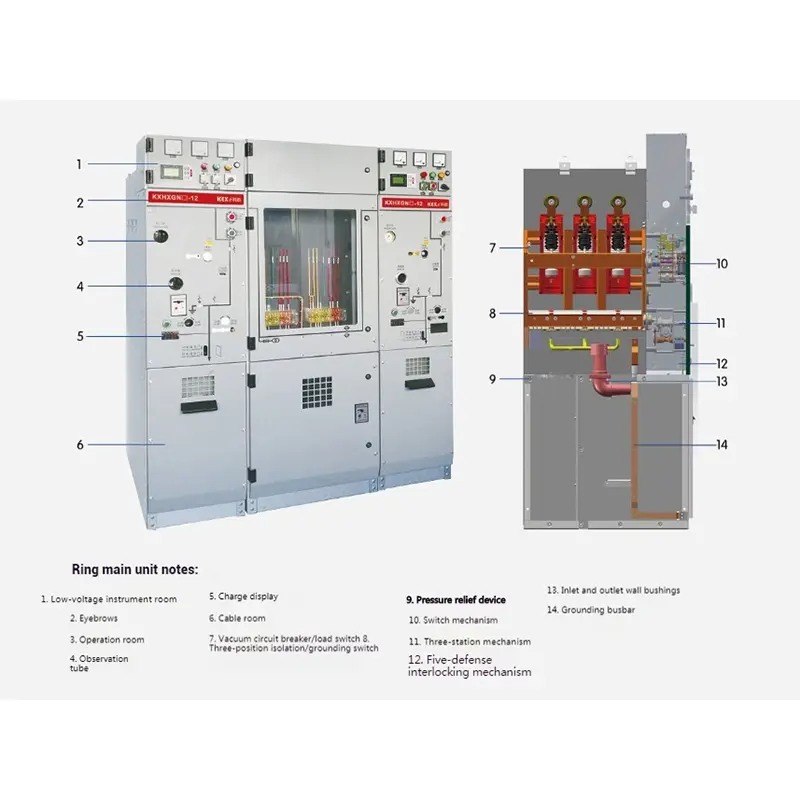

● Štruktúra produktu

High Voltage Ring Net Cabinet

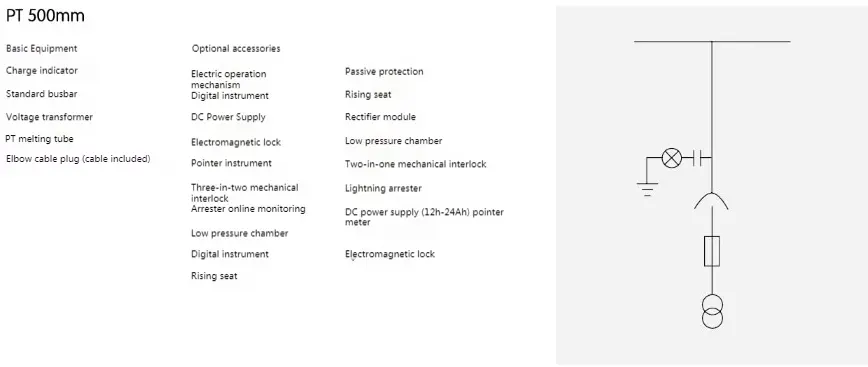

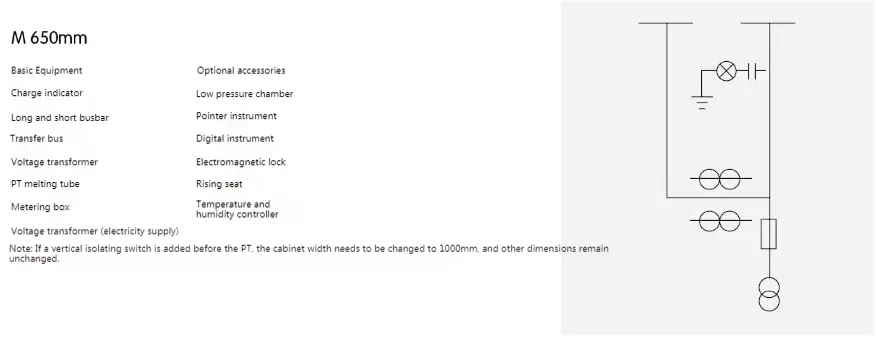

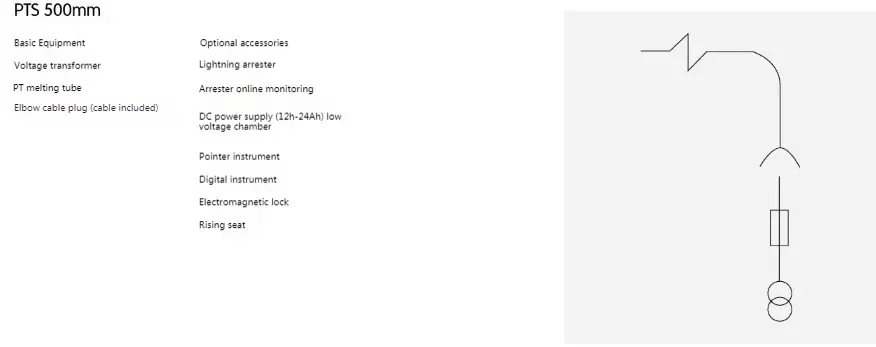

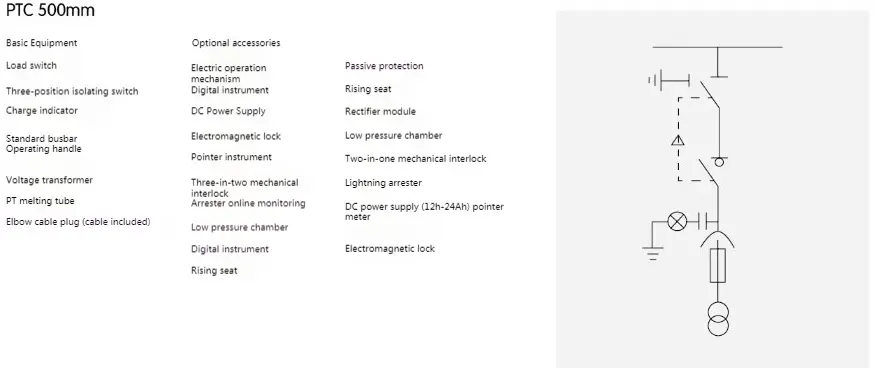

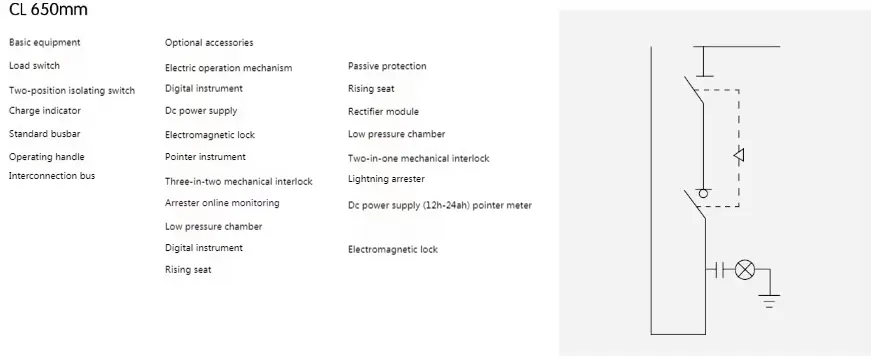

● Plán prideľovania skrinky siete s vysokým napätím

High Voltage Ring Net CabinetHigh Voltage Ring Net CabinetHigh Voltage Ring Net CabinetHigh Voltage Ring Net CabinetHigh Voltage Ring Net CabinetHigh Voltage Ring Net Cabinet

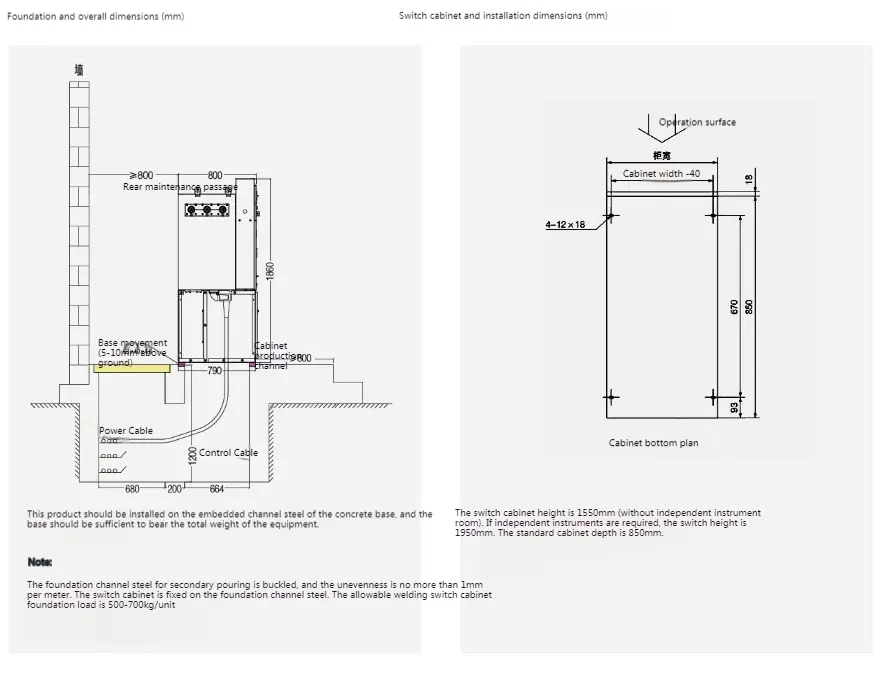

◆ Pokyny na inštaláciu

High Voltage Ring Net Cabinet
