Vysokonapäťová sieťová sieťová skrinka

KEXUN je výrobca špecializujúci sa na skrinku siete vysokonapäťových krúžkov v Číne.

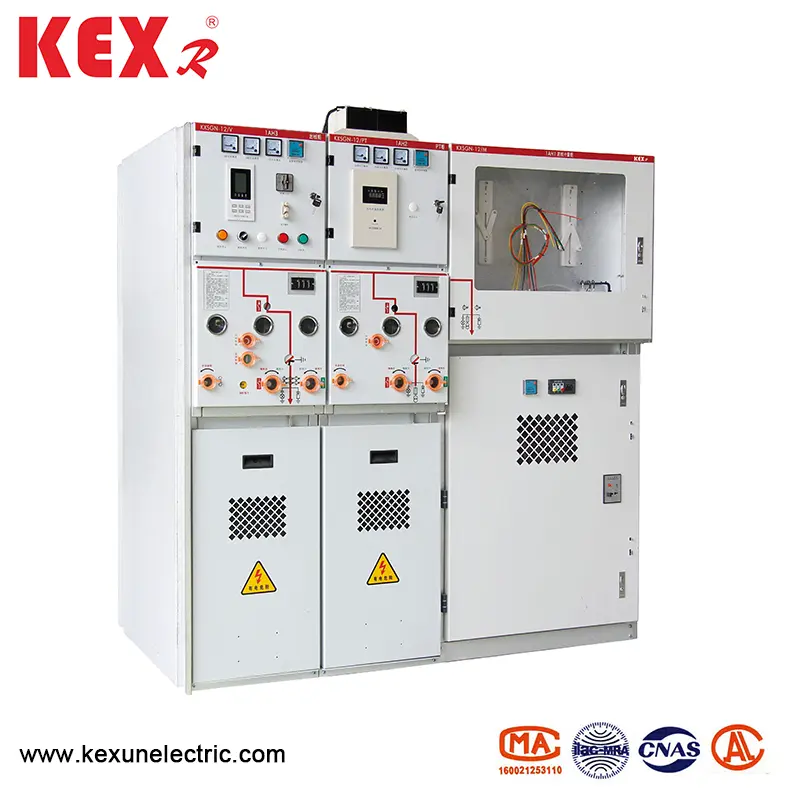

Jeho najpredávanejšie výrobky KXSGN-12-SIS3 je pevná izolácia plne uzavretá rozvádzačka. Prijíma modulárnu, plne utesnenú, plne izolovanú a úplne kovovú uzavretú štruktúru. Povrch je potiahnutý vodivou alebo polotemavým tieniacou vrstvou, ktorá môže byť priamo a spoľahlivo uzemnená.
Model: KXSGN-12-SIS3
Značka: Kexr

Odoslať dopyt

Popis produktu

● Funkcia dizajnu

▶ Uruseň prerušovača vákua a modul zaťaženia sú zapuzdrené epoxidovou živicou. Modulárny integrovaný hlavný obvod s manuálnym a elektrickým trojstranným odpojením.

▶ Modul ističa vákuového prerušovača má schopnosť otvoriť a zatvárať skratový prúd.

▶ V záverečnej polohe uzemňovacej polohy trojstupňového odpojenia je viditeľná zlomenina a vypínanie a prepínač uzemnenia sa môžu rýchlo otvoriť a zatvoriť skratový prúd.

▶ Epoxidová živica izolovaná vzduchová komora zapečatená izolačným spínačom s tromi stanicami môže tlačiť suchý vzduch o 0,04 MPA. Je vybavený tlakomerom na monitorovanie vnútorného tlaku online, aby sa zabránilo úniku a extravazácii a na ochranu izolačného spínača a uzemňovacieho spínača.

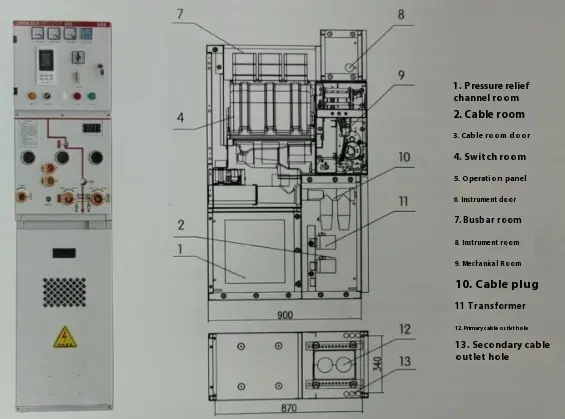

● Štrukturálna dimenzia

High Voltage Ring Network Cabinet

● Výkres horného izolovaného rozmeru

Plán	Šírka kabinetu	Hĺbka	Výška skrinky	Obrys
PT prichádzajúca čiara	450	900	1600	Prehĺbiť 260
Prichádzajúci a obrys	425	900	1600	Prehĺbiť 260
Prepínač prepojenia	425	900	1600	Prehĺbiť 260
Izolácia prepojenia	425	900	1600	Prehĺbiť 260
Zdvíhanie prípojnice	425	900	1600	Prehĺbiť 260
Tradičné meranie	750	900	1600	Prehĺbiť 260
Kompaktné meranie	425	900	1600	Prehĺbiť 260
Napájanie PT	450	900	1600	Prehĺbiť 260
Základná stanica riadenia a ochrany	425	900	1600	Prehĺbiť 260

● Tabuľky technických parametrov

◆ Technický parameter Breaker

Položka		Jednotka	Údaje
Menovité napätie		Kv	12
Menovitá frekvencia		Hz	50
Menovité izolácie	1 m pracovná frekvencia vydrží napätie	Kv	42
	Bleskový impulz odoláva napätiu	Kv	75
Menovitý prúd		A	630	1250
Menovité skratové prelomenie prúdu （1SC）		Ten	20 35	31.5
Menené skraty uzatváracieho prúdu （vrchol）		Ten	50 63	80
Menené vrchol odoláva prúdu		Ten	50 63	80
Menené krátkodobé vydržanie prúdu		Ten	20 25	31.5
Hodnotené krátkodobé prelomenie súčasných časov prelomenia		Čas	30	30
Hodnotené krátkodobé prelomenie súčasného času		S	4
Menovitá prevádzková sekvencia	Automatické prepracovanie		Off-0.3s-Off-180-Off
	Neautomatický reklácia		Off-0.3s-Off-180-Off
Mechanická životnosť		Čas	3000
Menené prelomenie prúdu banky s jedným kondenzátorom		A	630
Menené prelomenie prúdu B do B banky kondenzátora		A	400

◆ Technické parametre prepínača zaťaženia (jednotka C)

Položka	Jednotka	Údaje
Menovitý prúd	A	630
Menovité skrat	Ten	50
Menené krátkodobé vydržanie prúdu	Ka/s	20/4
Zaťažovací spínač Mechanická životnosť	Čas	10000
Zaťažovací spínač Elektrická životnosť	Čas	10000

◆ Technické parametre prepínača zaťaženia (jednotka C)

Položka	Jednotka	Údaje
Menovitý prúd	A	125
Menovité skratové prelomenie prúdu	Ten	31.5
Menovité zatváracie prúd	Ten	80
Menovité odovzdanie prúdu	A	3150

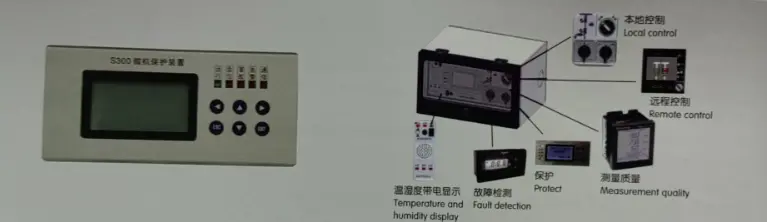

● Spravodajný terminál skrinky siete s vysokým napätím

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 séria vysokorýchlostných zariadení siete s vysokým napätím kruhu prijíma multifunkčný inteligentný terminál ochrancu, ktorý je novou generáciou multifunkčnej operácie a ochranného terminálového terminálu vyvinutý spoločnosťou KEXR, integrácia inteligentného riadenia operácie, primárneho obvodu simulácie, reality simulácie mikropočítačého prostriedku, merania teploty a riadenia, vysoko napätia naživo, naživo volta Jeho vzhľad je vynikajúci a krásny, čo zjednodušuje panel spínača skrinky, znižuje celkový objem pevnej izolačnej skrinky, účinne zlepšuje účinnosť vonkajšej inštalácie a zlepšuje kvalitu rozvádzača.
