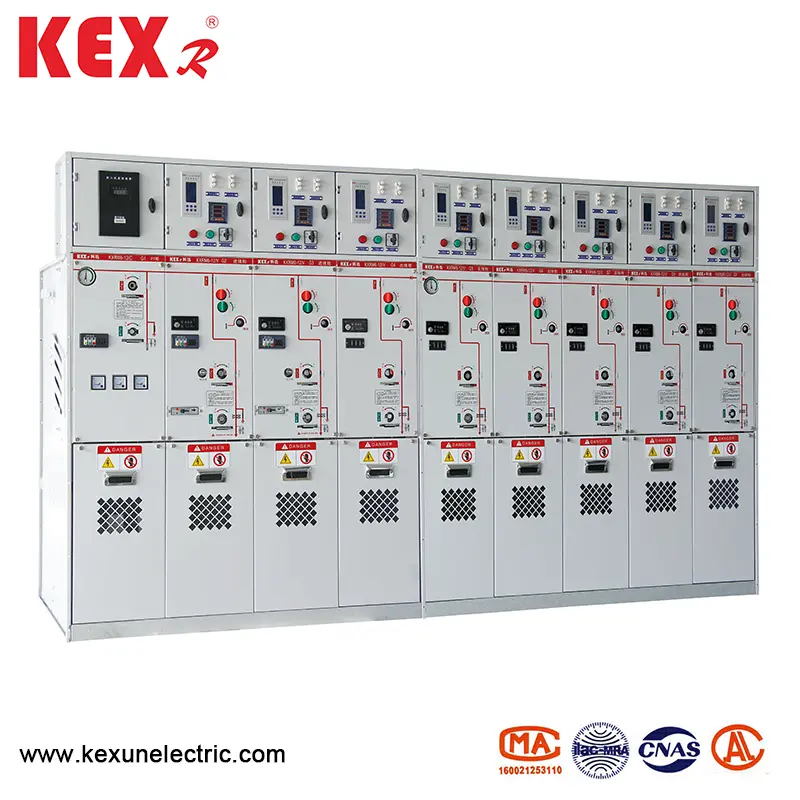

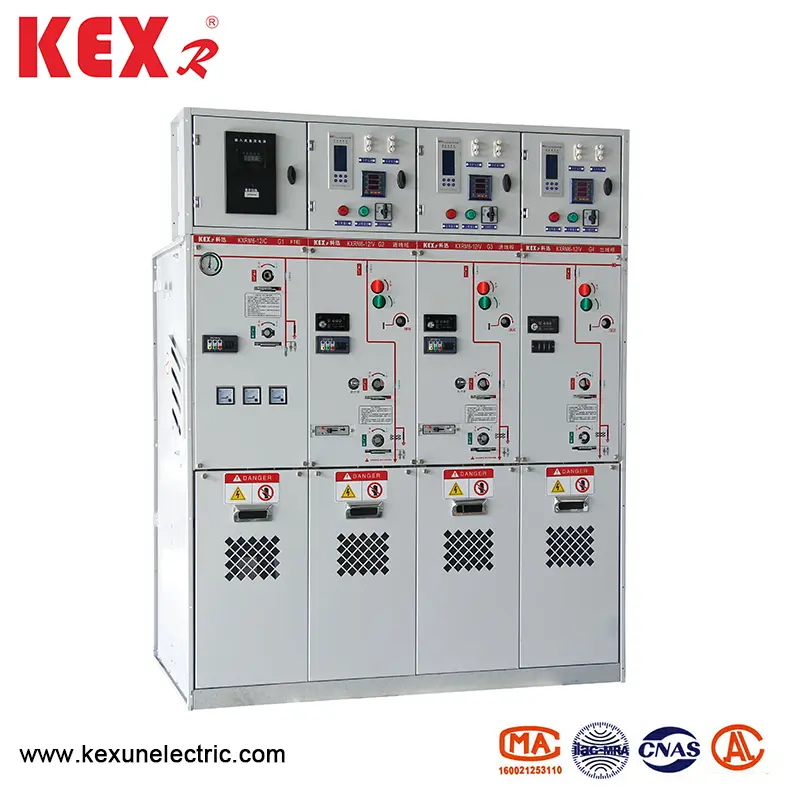

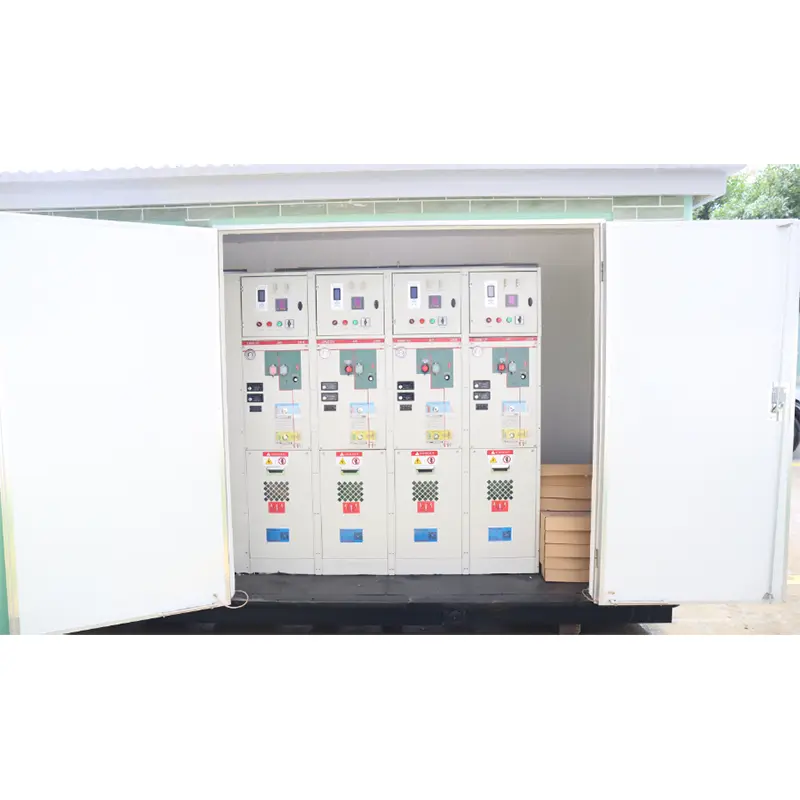

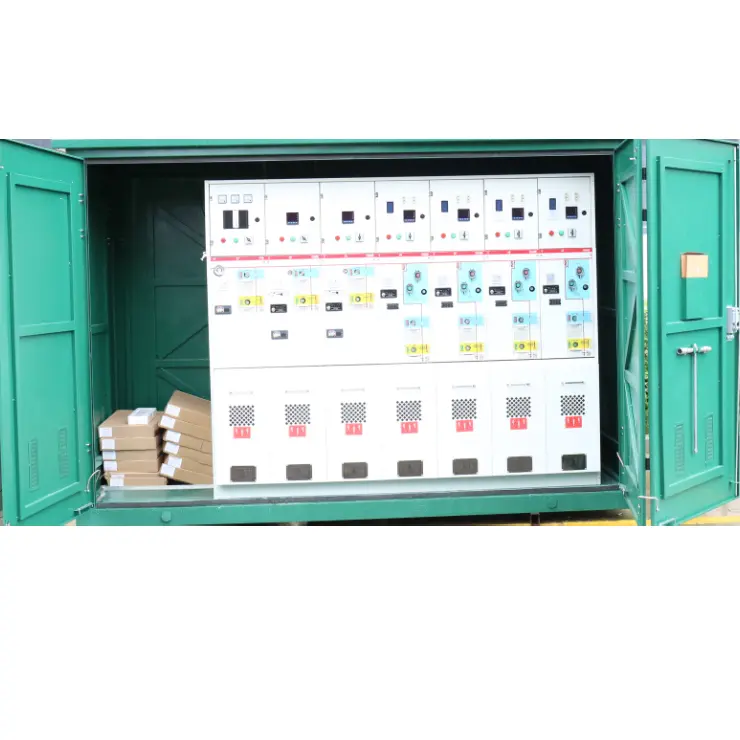

Všetky uzavreté izolované plynové skrinky

● Podmienky použitia

Typ KXMR6-12 Všetky uzavreté izolované izolované plynové skrinky sú vhodné pre rôzne prostredia, ako je vysoká a nízka teplota (+40 ~ -40 ℃), vlhkosť, prach, znečistenie soli, míny a vysoká výška (1 000 m), krátkodobá ponorenie do vody do 24 hodín.

Poznámka: Ak je výška vyššia, uveďte konkrétnu výšku.

● Funkcie produktu

▶ KXRM6-12 Všetky uzavreté izolované plynové skrinky používajú plyn SF6 ako hasiace a izolačné médium oblúka.

▶ Skrinka je úplne utesnená a izolovaná; Prípojnice, spínače a živé diely sú úplne uzavreté v škrupine z nehrdzavejúcej ocele.

▶ Dutina je naplnená plynom s 1,4bar SF6 a úroveň ochrany dosahuje IP67: Celá spínacia zariadenie nie je úplne ovplyvnené vonkajšími podmienkami prostredia, ktoré môžu zabezpečiť normálnu prevádzku prepínača aj v extrémnych prípadoch, ako je krátkodobá ponorenie vody, a produkt je bez údržby na celý život.

▶ Kabinet má dokonalé „preventívne“ vzájomne prepojené zariadenie, ktoré úplne eliminuje možné zlyhania prevádzky personálu a vybavenia spôsobené ľudskou mylnou mylnou.

▶ Všetky skrinky majú spoľahlivé kanály bezpečného tlaku, ktoré môžu zabezpečiť osobnú bezpečnosť operátorov aj v extrémnych prípadoch.

▶ Kabinet je rozdelený na dva typy: kombinácia pevnej jednotky a kombinácia rozširovateľnej jednotky.

▶ Veľkosť KXRM6-12 Všetky uzavreté izolované plynové skrinky je vhodné na inštaláciu a môže byť vhodná pre miesta s úzkym priestorom a zlými podmienkami prostredia.

▶ Kabinet môže byť vybavený elektrickými, diaľkovými a monitorovacími zariadeniami podľa rôznych potrieb používateľov.

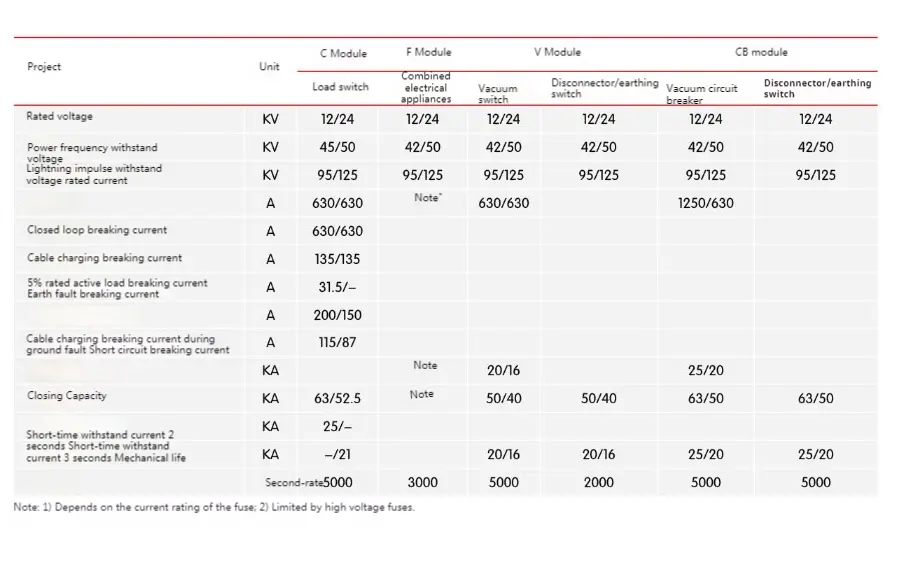

● Technický parameter

● Transformátor a ochrana linky

Všetky komplexy KXRM6-12 Kombinácia izolovanej izolovanej jednotky plynovej skrinky poskytuje dva režimy ochrany transformátora, a to kombinovaný prístroj poistky zaťaženia a istič s ochranou relé.

1. Preprodukcia je kombinácia vysokorýchlostných poistkov a zaťaženia s obmedzením prúdu. Poistková miestnosť bude nainštalovaná za samostatným uzamknutým krytom umiestneným v prednej časti jednotky. Spínač zaťaženia používa mechanizmus ukladania energie pružiny, ktorý môže spustiť útočník poistky.

2. Na uľahčenie výmeny poistky sa prevádzková rukoväť môže použiť na odstránenie koncového krytu poistkovej komory. Zakladajúci mechanizmus poistky je vopred polohovaný, čo zaisťuje vodotesný výkon celého systému.

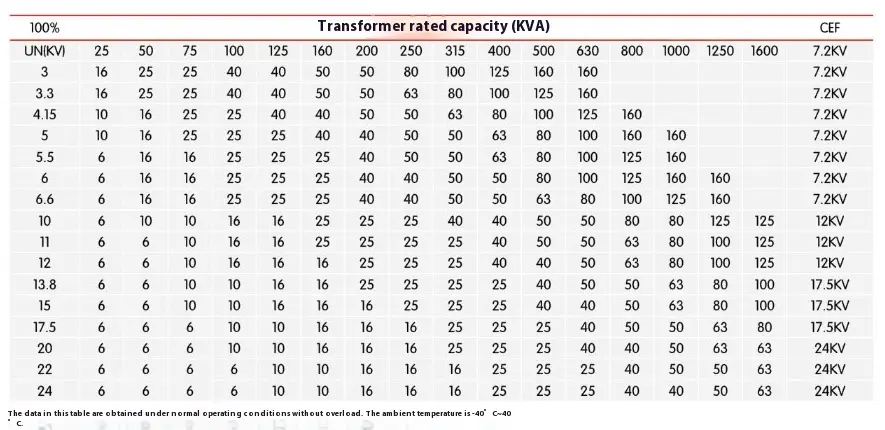

● Tabuľka porovnávacích a transformátorov

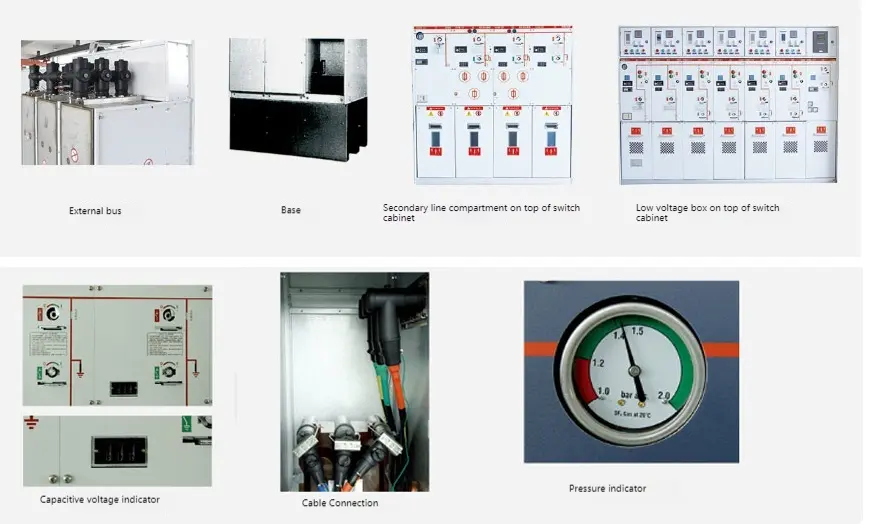

● Voliteľné príslušenstvo

◆ Príkladný kontakt

Všetky zaťažovacie spínače a ističe môžu byť vybavené 2NO+2NC, ktorá označuje polohu spínača. Na spínač transformátora a ističi je možné nainštalovať paralelnú výletnú cievku (AC alebo DC) a za predným panelom je umiestnená nízka regulačná komponent.

◆ Indikácia napätia

Indikátor kapacitného napätia ukazuje, či je puzdro nabité alebo nie, a zásuvka na ňom sa môže použiť na jadrovú fázu.

◆ Indikátor skratu a poruchy uzemnenia

Aby sa uľahčilo umiestnenie poruchy, modul káblového spínača môže byť vybavený skratovým obvodom a ukazovateľmi poruchy uzemnenia pre jednoduchú detekciu porúch.

◆ Elektrická prevádzka

Je to štandardná schéma pre manuálny prevádzkový mechanizmus jednotky spínača káblov a jednotky transformátora. Môžete si tiež vybrať inštaláciu elektrického prevádzkového mechanizmu. Káblové spínače, vákuové ističe a uzemňovacie spínače sú prevádzkované mechanizmami umiestnenými za predným panelom. Všetky spínačy a ističe môžu byť prevádzkované prevádzkovou rukoväťou (štandardná konfigurácia) alebo sa dajú vybaviť pomocou operačného mechanizmu (príslušenstvo). Uzemňovací spínač sa však dá prevádzkovať iba ručne a je nakonfigurovaný mechanizmus so schopnosťou zatvoriť poruchový prúd.

◆ Kabeláž

Nainštalujú sa štandardné puzdrá v súlade s DIN47636. Všetky puzdrá majú rovnakú výšku zo zeme a sú chránené krycou doskou káblovej miestnosti. Niektoré krycie dosky môžu byť prepojené s uzemňovacím spínačom a na dvojité prichádzajúce vedenia kábla sa môžu použiť aj špeciálne krycie dosky s dvojitým káblom.

◆ Indikátor tlaku

Zvyčajne vybavený indikátorom tlaku, ktorý je tvorený tlakomerom. Okrem toho môžu byť poskytnuté elektrické kontakty, ktoré označujú zníženie tlaku.

◆ Kľúčový zámok

Je možné nainštalovať zámky kľúčových zámkov pre issenky, zaťažovacie spínače a uzemňovacie spínače. Môže byť vybavený zámkovým polopreme-shelterom, ktorý je vhodný pre ističe, spínače zaťaženia a uzemňovacie spínače.

◆ Zhasnutie

Všetky jednotky Ring Network môžu byť vybavené zatknutím oblúka. Keď sa vo vnútri objaví oblúk, zatknutí oblúka sa automaticky zatvoria pri prichádzajúcom puzdre vrátane modulov D, DE a V a všetky káblové moduly môžu byť vybavené oblúkovým ostábom. Musia si objednať jednotku a nemôžu ju zmeniť. Pôsobenie hasiaceho prístroja oblúka môže byť touto metódou označené a elektrické kontakty v skrinke SF6 sú pripojené k terminálu za predným panelom.

● Popis programu

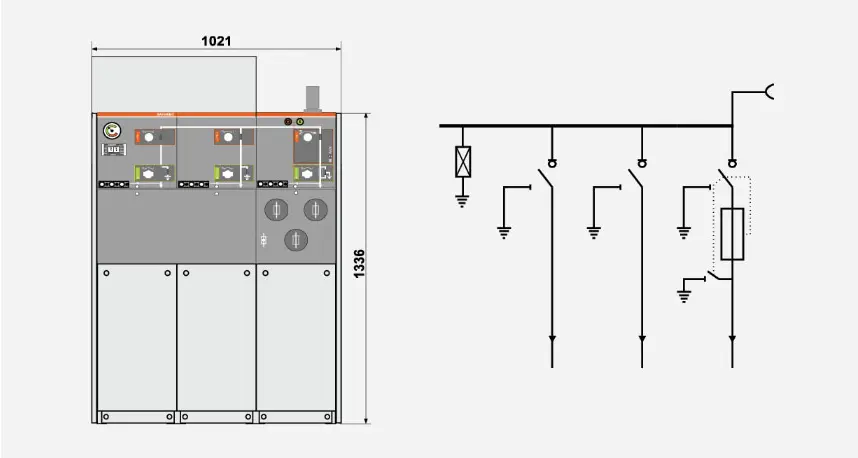

◆ Schéma 1 SA+CCF+

Nainštalujte blesky do autobusu a nechajte ho na rozšírenie.

Poznámka: Počet prepínacích jednotiek nesmie byť menší ako 3.

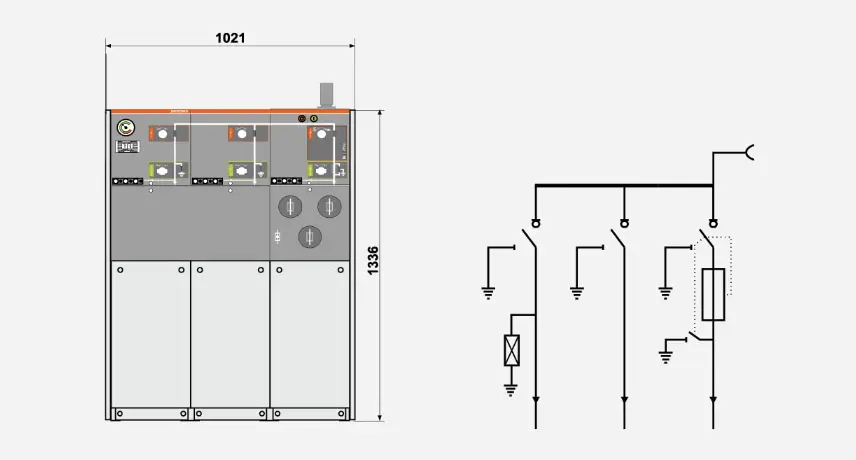

◆ Schéma 2 CCF+

Nainštalujte bleskový zadok do prichádzajúcej linky a rezervujte sa rozšírenie.

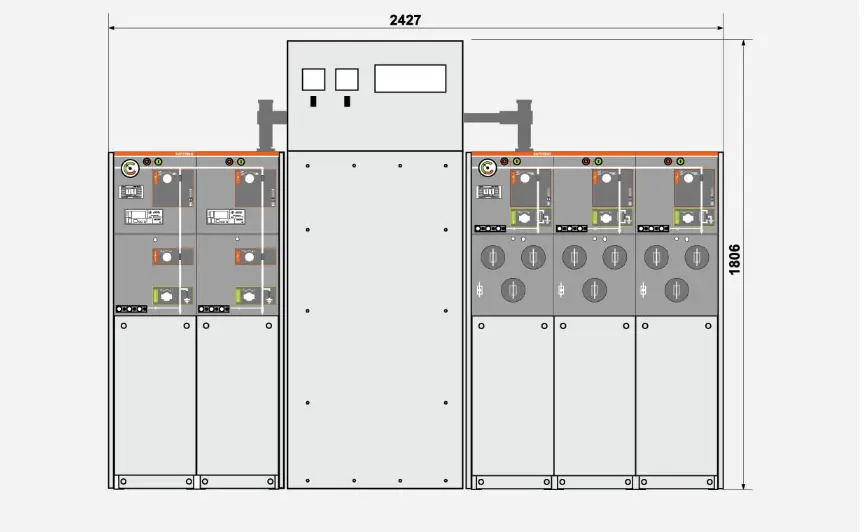

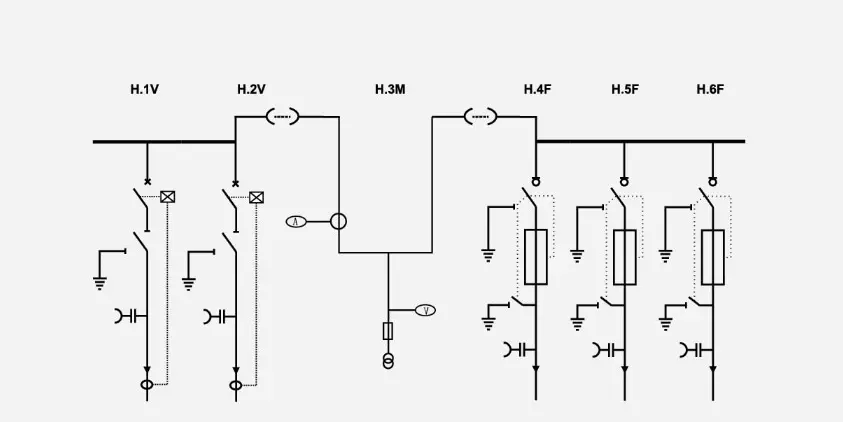

◆ Schéma 3 W+M+FFF

Výpočet na vysokej tlaku
