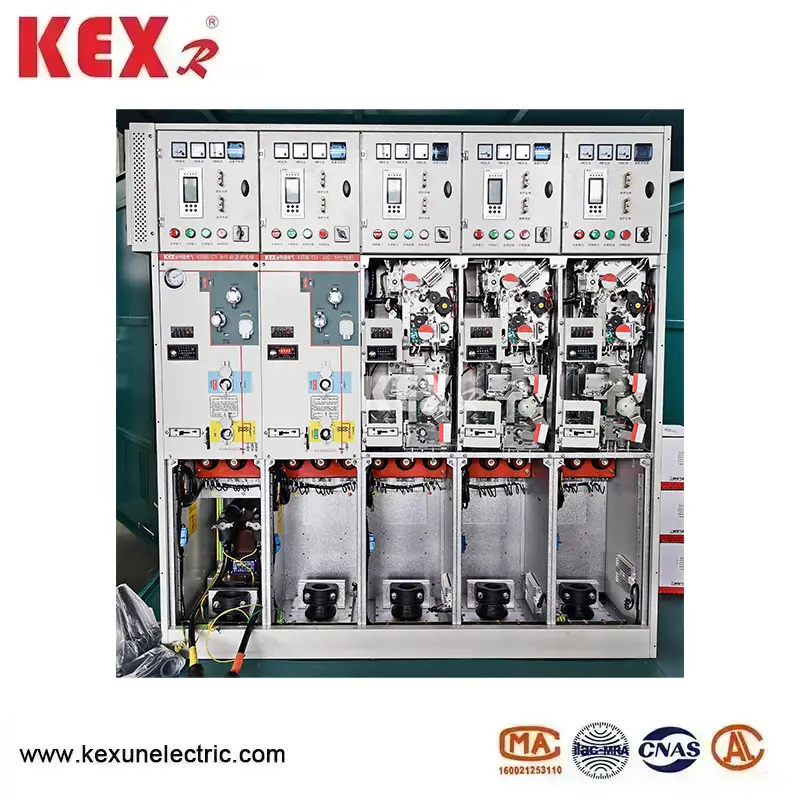

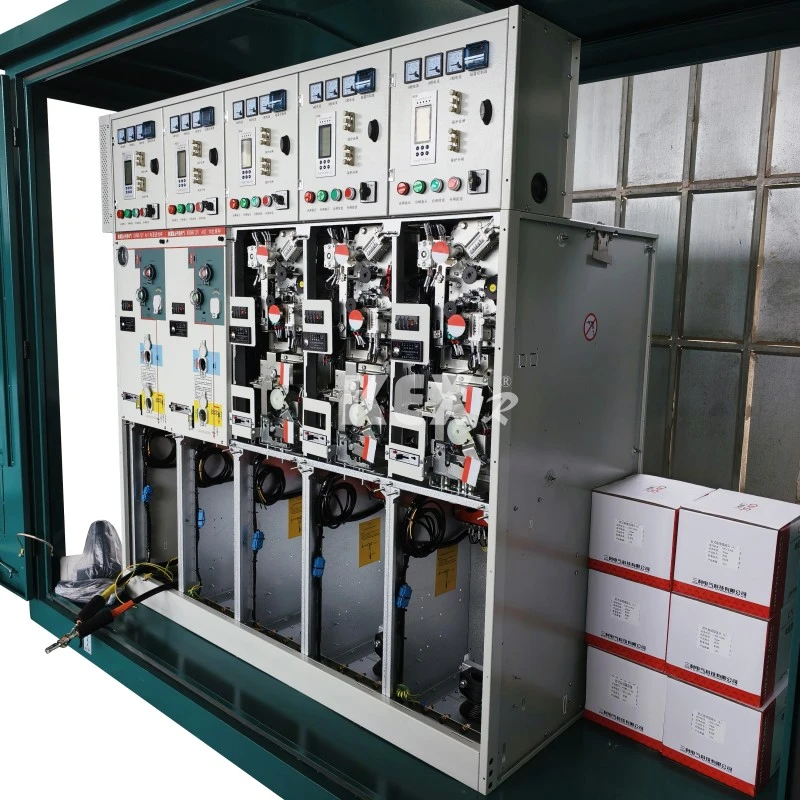

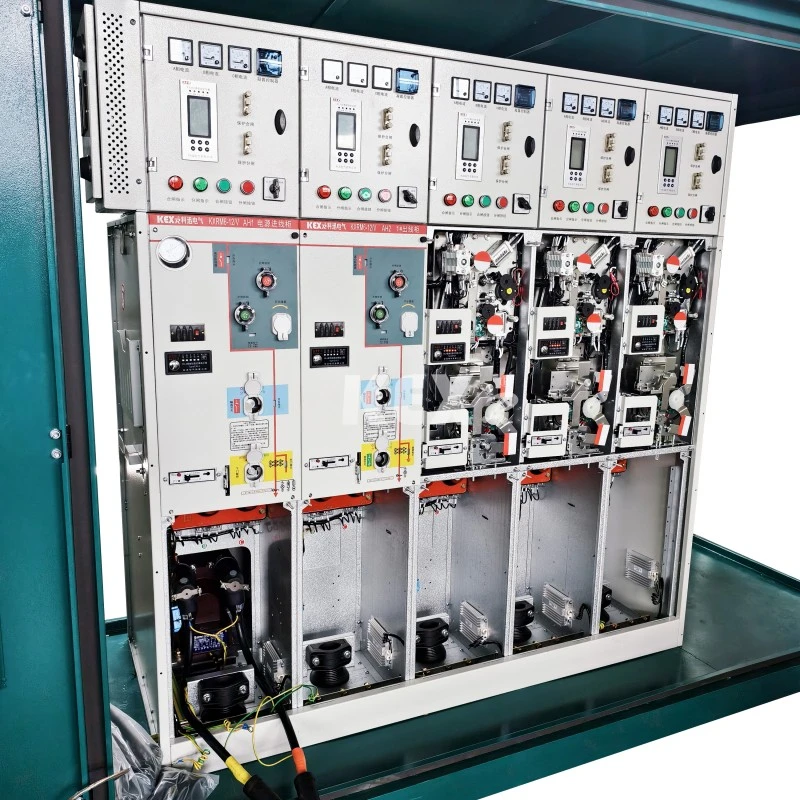

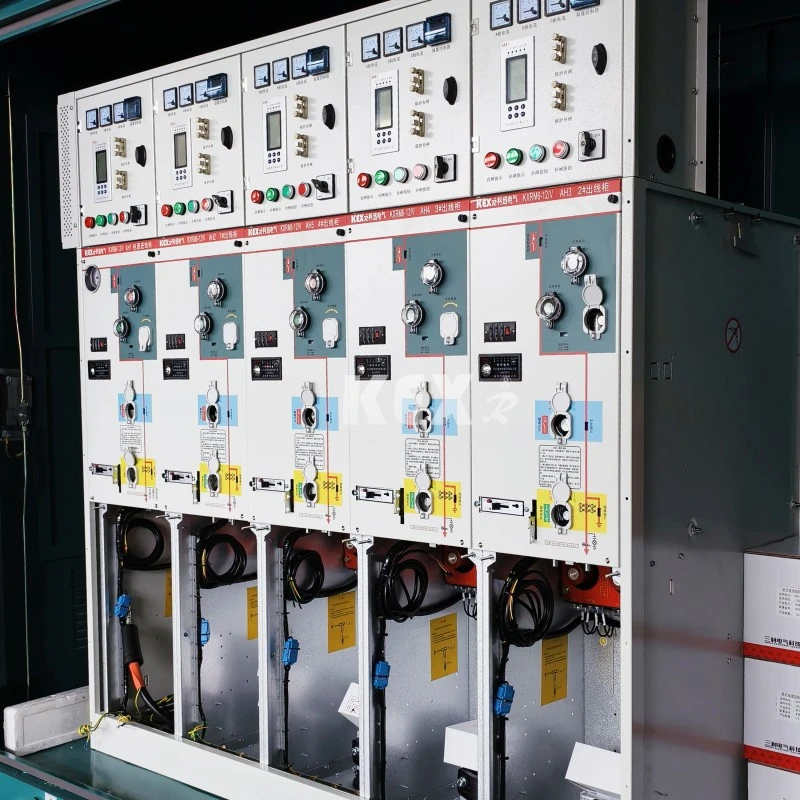

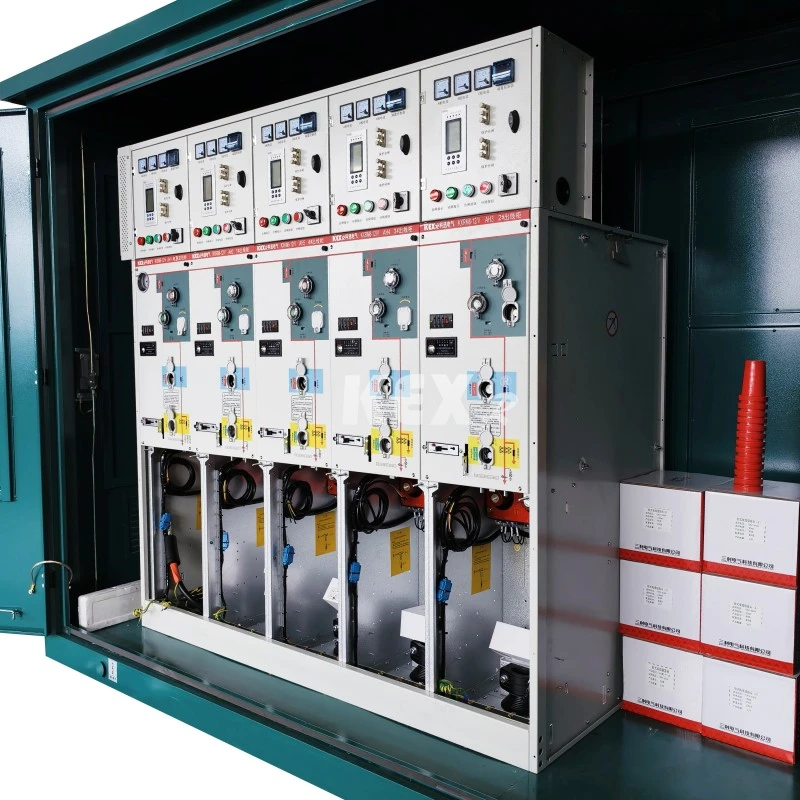

Kombinovaný typ skrine GIS

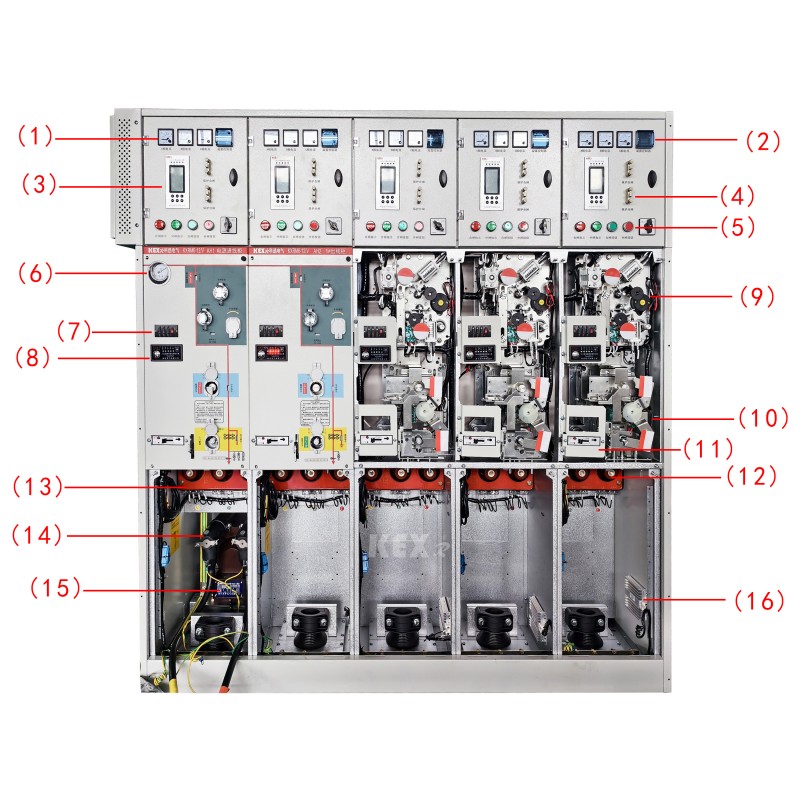

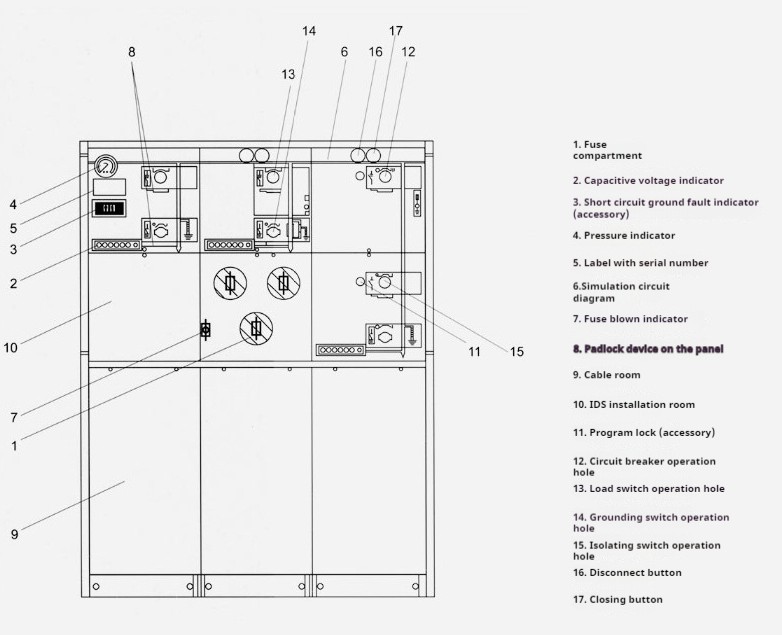

●Komponenty

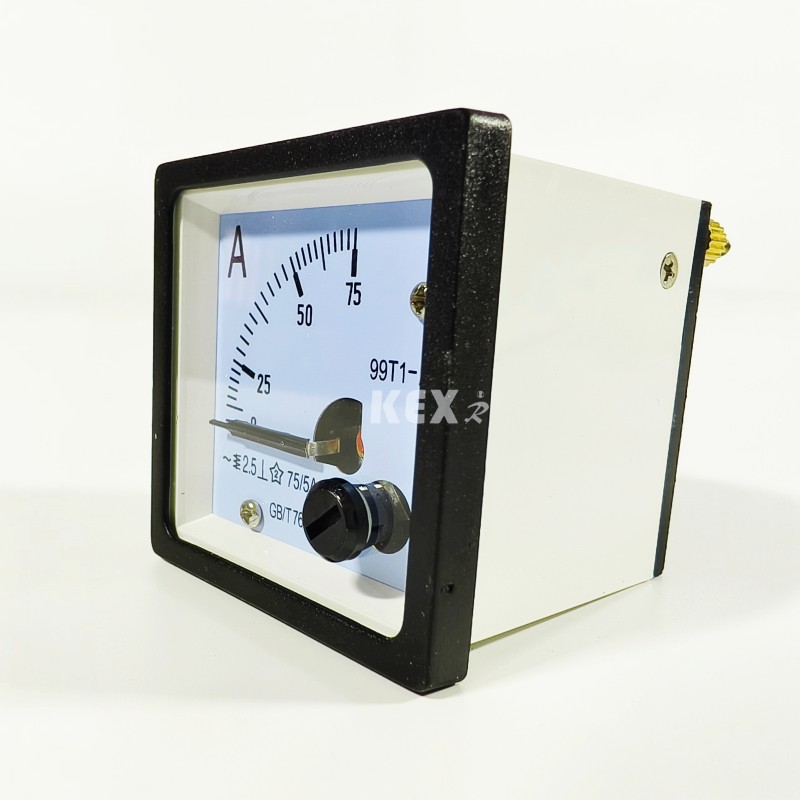

1.Ampérmeter

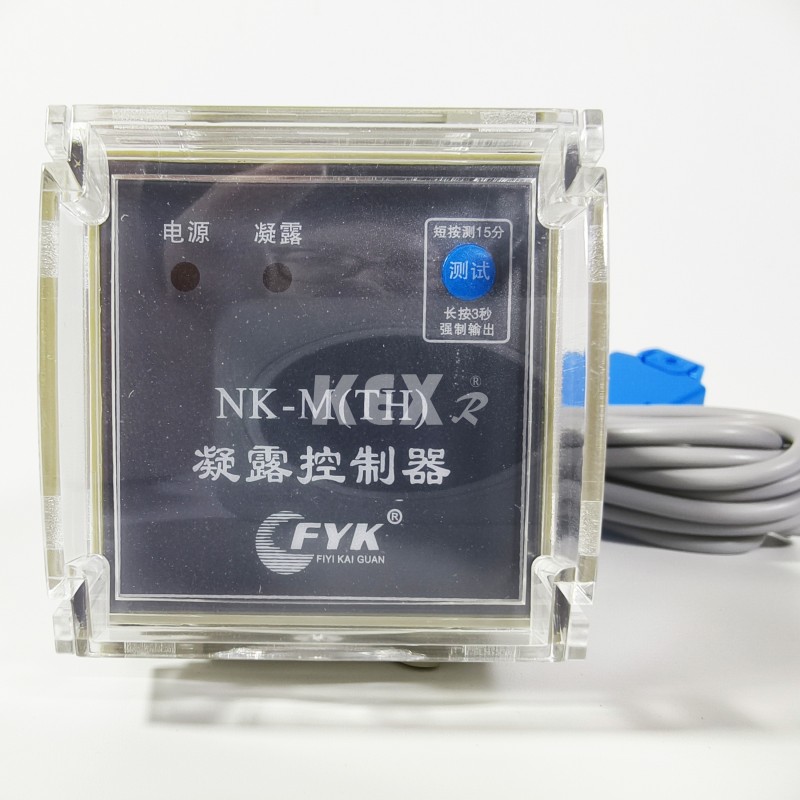

2. Regulátor kondenzácie

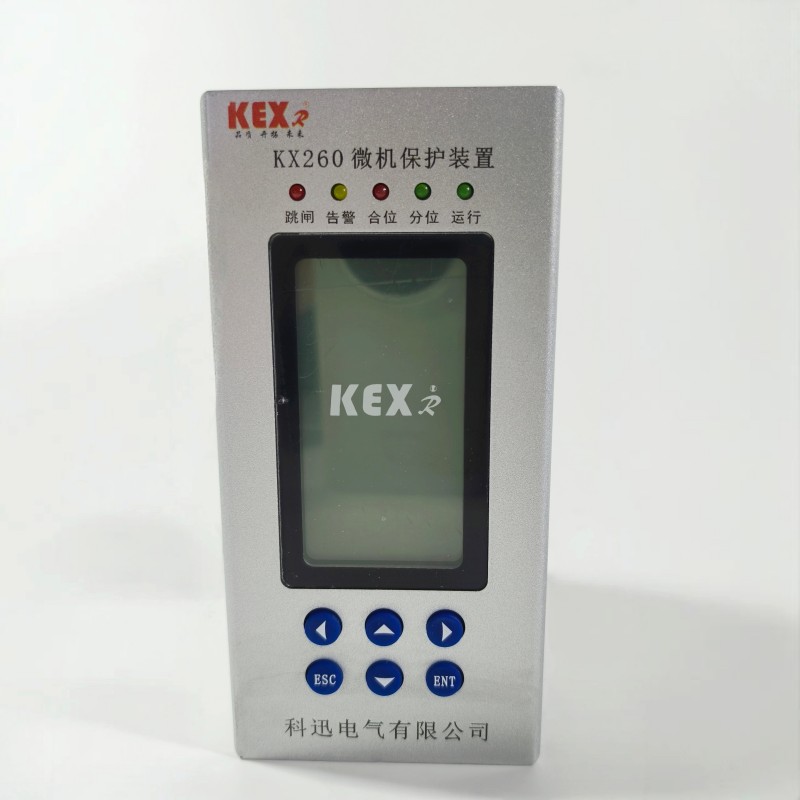

3.Zariadenie na ochranu mikropočítača

6 .Barometer

7.Nabitý displej

 8.. Indikátor poruchy

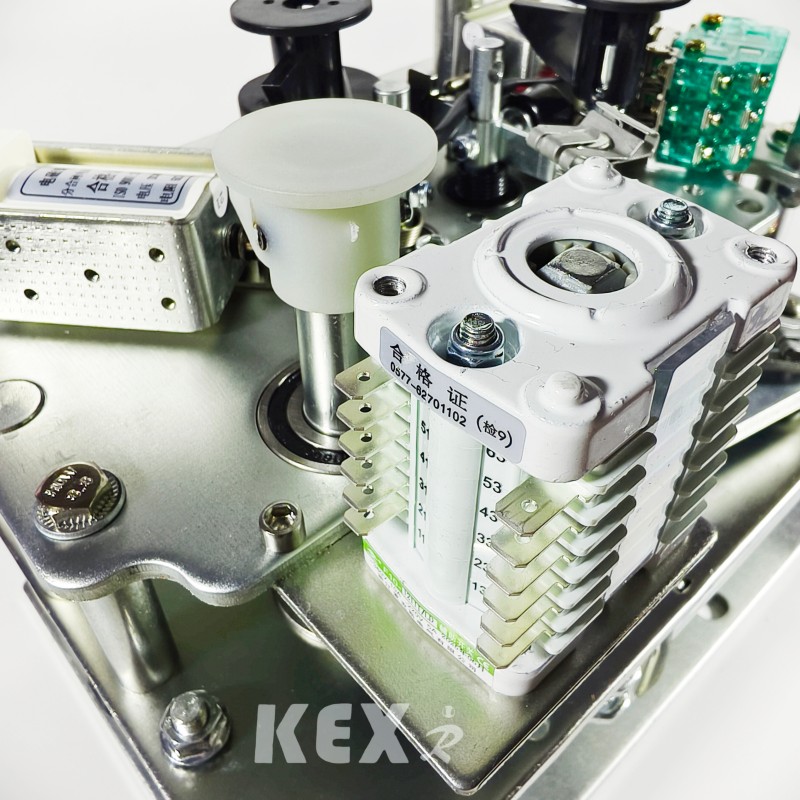

9. Elektrický ovládací mechanizmus

10. Manuálny ovládací mechanizmus

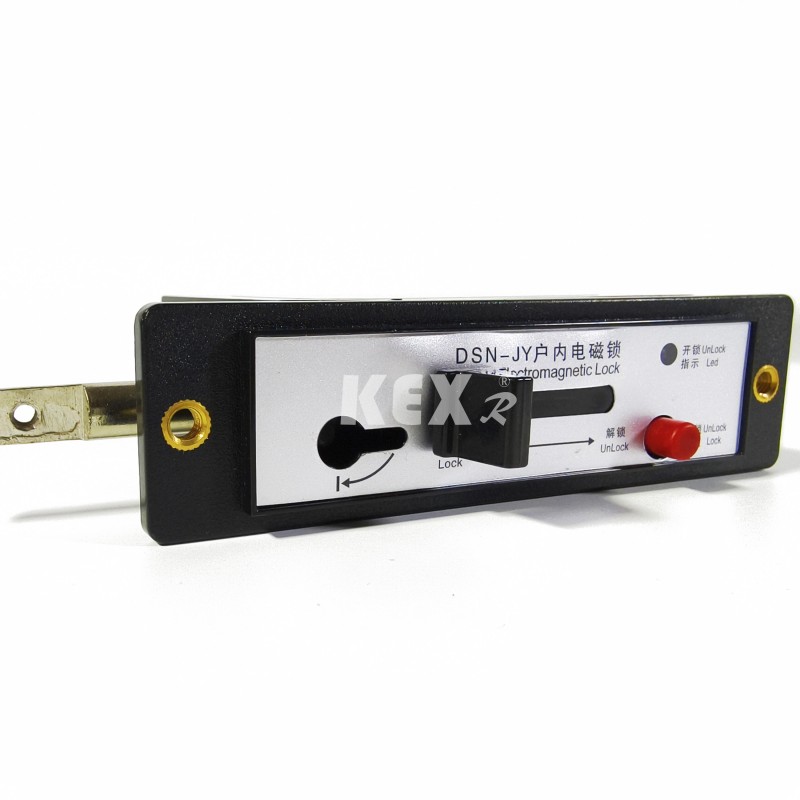

11. Elektromagnetický zámok

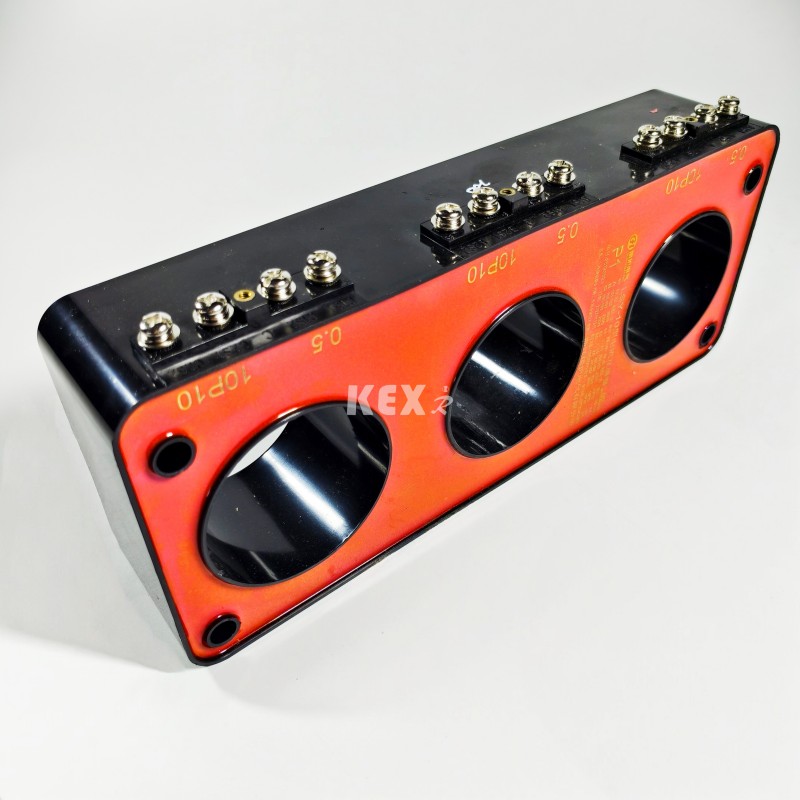

12-13. Prúdový transformátor

14.Zástrčka kábla

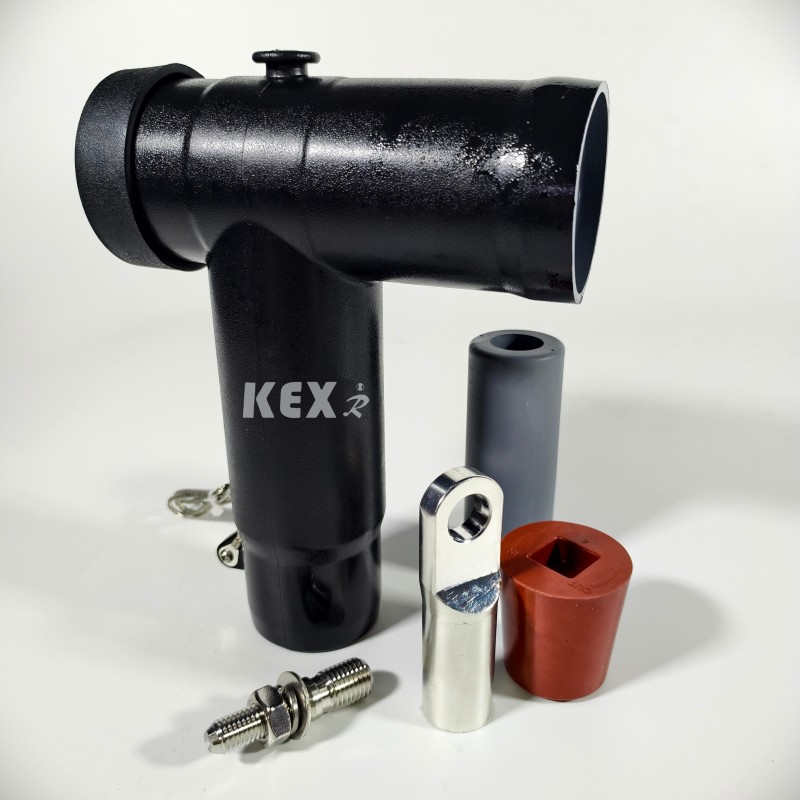

15.Napäťový transformátor

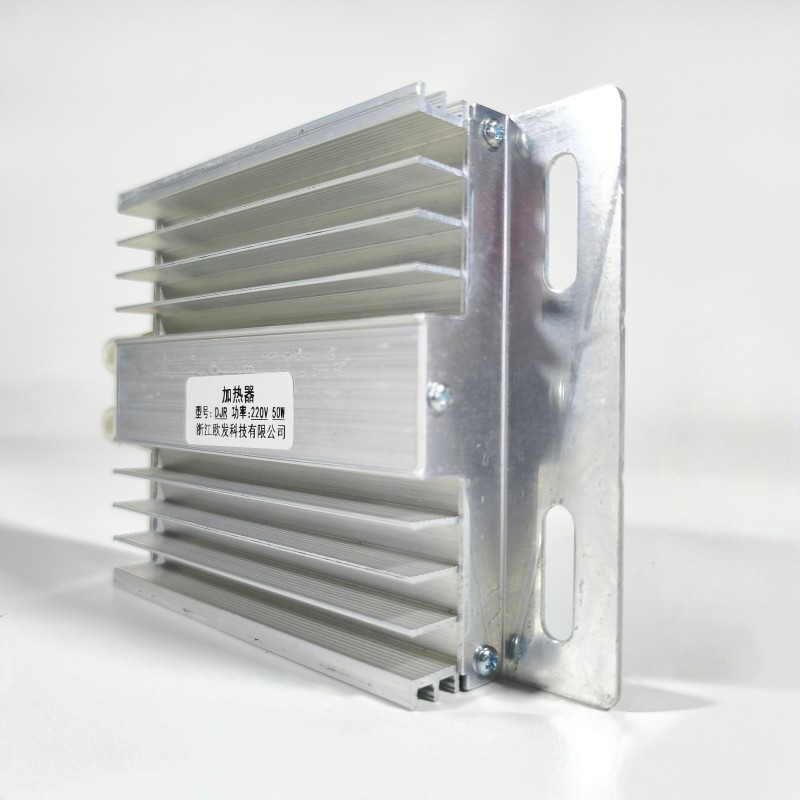

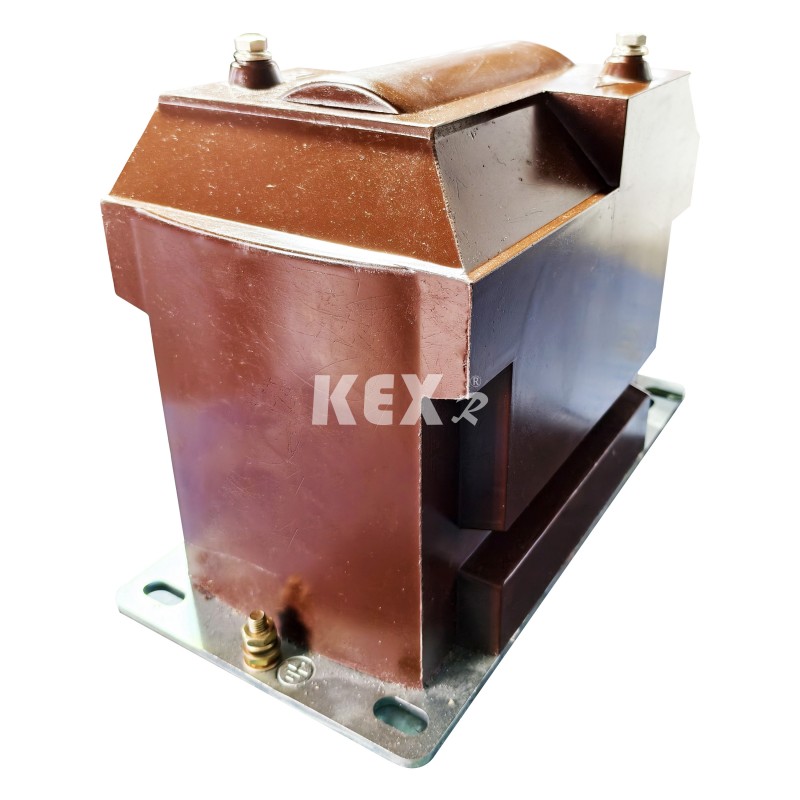

16 .Vyhrievacia platňa z hliníkovej zliatiny

● Používanie podmienok

Kombinovaná skriňa GIS KXRM6-12 je vhodná pre vysoké a nízke teploty (+40℃~-40℃), vlhkosť, prach, znečistenie soľou, bane, vysokú nadmorskú výšku (1000 m) a iné prostredia. Krátkodobé ponorenie do vody do 24 hodín nemá vplyv na použitie. Poznámka: Ak je nadmorská výška vyššia, uveďte konkrétnu nadmorskú výšku.

● Štandardy

Kombinovaná skriňa GIS KXRM6-12 spĺňa nižšie uvedené štandardy

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694, atď...

GB3804, GB3906, GB11022  atď...

● Hlavné výhody

◆ Plyn SF6 v kombinovanej skrini GIS KXRM 6-12 sa používa ako médium na hasenie oblúka a izolačné médium.

◆ Rozvádzač je úplne utesnený a izolovaný; Prípojnice, spínače a živé časti sú úplne uzavreté v plášti z nehrdzavejúcej ocele.

◆ Dutina je naplnená plynom 1,4 baru SF6 a úroveň ochrany dosahuje IP67: celé zariadenie spínača je úplne neovplyvnené vonkajšími podmienkami prostredia, čo môže zabezpečiť normálnu prevádzku spínača aj v extrémnych prípadoch, ako je krátkodobé ponorenie do vody, a výrobok je bezúdržbový.

◆ Rozvádzač má dokonalé „päťzábranové“ blokovacie zariadenie, ktoré úplne eliminuje výpadky obsluhy a zariadení spôsobené nesprávnou obsluhou človeka.

 ◆ Všetky rozvodné skrine majú spoľahlivé a bezpečné pretlakové kanály, ktoré môžu zaistiť osobnú bezpečnosť obsluhy aj v extrémnych prípadoch.

 ◆ Skriňa je rozdelená na kombináciu pevných jednotiek a kombináciu rozšíriteľných jednotiek.

◆ Skriňa zvyčajne vstupuje a vystupuje spredu a môže byť tiež predĺžená alebo predĺžená zboku podľa rôznych pozícií inštalácie.

◆ Veľkosť skrinky je vhodná na inštaláciu a môže byť vhodná na miesta s úzkym priestorom a zlými podmienkami prostredia.

◆ Skriňa môže byť vybavená elektrickými, diaľkovým ovládaním a monitorovacími zariadeniami podľa rôznych potrieb používateľov.

● Predovšetkým tabuľka technických parametrov

POZNÁMKA¹:Závisí od menovitého prúdu poistky

POZNÁMKA²:Závisí od vysokonapäťovej poistky

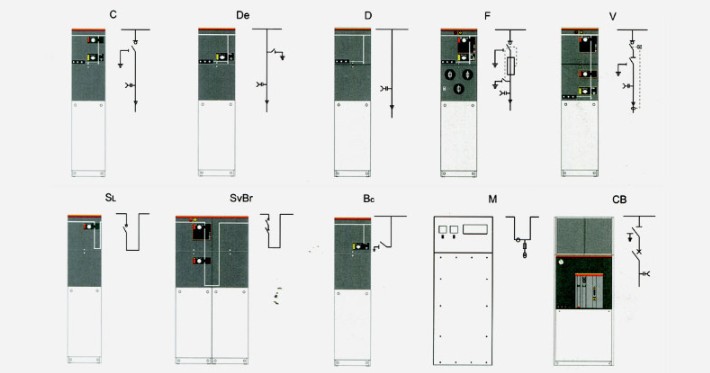

● Každý modul kombinovanej skrine GIS má nasledujúcu konfiguráciu

▶Konfigurácia skrine D Štandardnú konfiguráciu a charakteristiky nájdete v časti „Modul na pripojenie kábla bez uzemňovacieho noža“.

▶Konfigurácia skrine C Štandardná konfigurácia a charakteristiky nájdete v časti „Modul spínania záťaže“.

▶Konfigurácia skrine F Štandardnú konfiguráciu a charakteristiky nájdete v časti „Modul vákuového spínača“.

 Štandardná kombinácia kombinovanej skrinky GIS KX-RM6 môže poskytnúť aj nasledujúce konfigurácie

▶Indikátor kapacitného napätia vstupnej priechodky

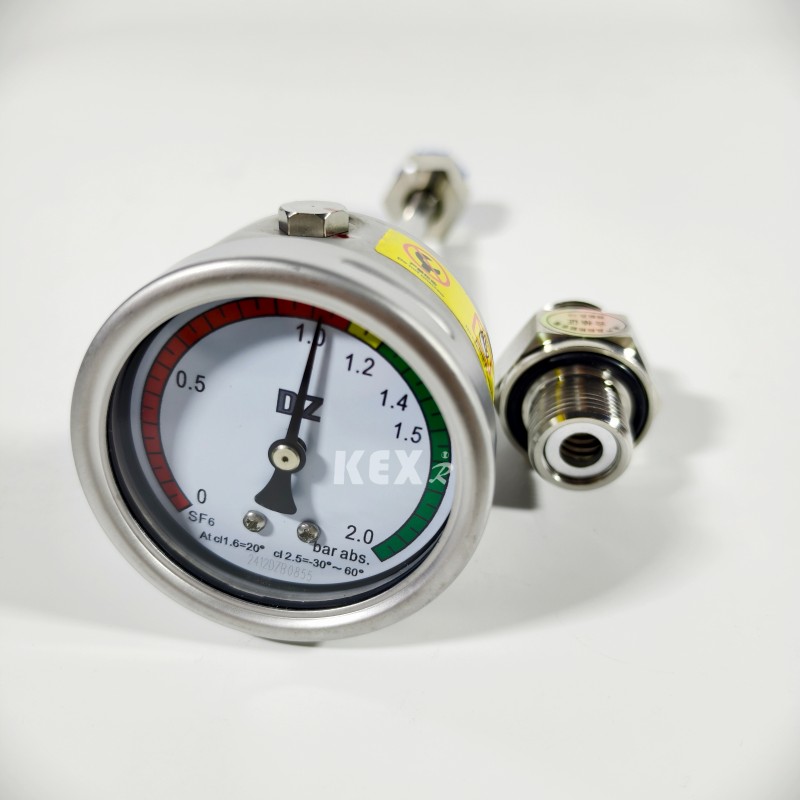

▶Každá vzduchová komora je vybavená manometrom na kontrolu hustoty SF6.

▶Zdvíhacie oko

▶Ovládacie držadlo

Príklad:

□ Modul C spínača záťaže

○ Štandardná konfigurácia a funkcie

▶Prípojnica 630a

▶Trojpolohový spínač záťaže/uzemnenia

▶Trojpolohový jednopružinový pohon s dvomi nezávislými záťažovými spínačmi a ovládacími hriadeľmi uzemňovacieho spínača.

▶Indikácia polohy spínača záťaže a spínača uzemnenia

▶Horizontálne výstupné puzdro vpredu, puzdro skrutiek série 630A 400.

▶Kapacitný indikátor napätia na indikáciu elektrifikácie priechodky

▶Pre všetky funkcie spínača je vhodné na panel namontovať visiace zariadenie.

▶Merač tlaku plynu SF6 (iba jeden v každej nádobe na plyn SF6)

▶Uzemňovacia prípojnica

▶Zablokovanie medzi uzemňovacím spínačom a predným panelom káblovej miestnosti

○ Voliteľné konfigurácie a funkcie

▶Vyhradené predĺženie zbernice

▶Externá zbernica

▶Elektrický pohon záťažového spínača 24V/48V/110V/220V; AC 110V/220V;

▶Indikátor skratu a zemného spojenia Merací kruhový prúdový transformátor a ampérmeter

▶Merací prstencový transformátor prúdu a merač watthodín

▶Na priechodku kábla možno namontovať bleskozvod alebo dvojitú káblovú hlavu.

▶Zablokovanie kľúčom Uzamknutie uzemnenia pod napätím prívodného vedenia (uzamknutie uzemňovacieho spínača, keď je priechodka pod napätím) AC/DC 110 V/220 V. pomocný kontakt

▶Poloha spínača záťaže 2NO+2NC, poloha uzemňovacieho spínača 2NO+2NC, manometer 1NO so signálom a zhášač oblúka 1NO so signálnym kontaktom.

▶Sekundárne zariadenie je možné nainštalovať

▶Komora sekundárneho vedenia v hornej časti rozvodnej skrine, nízkonapäťová skrinka v hornej časti rozvodnej skrine.

□ Kombinovaný spínač záťaže a poistka Modul F

○ Štandardná konfigurácia a funkcie

▶Prípojnica 630a

▶Trojpolohový spínač záťaže, prvý koniec poistky je mechanicky spojený s uzemňovacím spínačom na konci poistky.

▶Trojpolohový pružinový pohon s dvomi nezávislými záťažovými spínačmi a ovládacími hriadeľmi uzemňovacieho spínača.

▶Indikácia polohy spínača záťaže a spínača uzemnenia

▶Poistkový valec

▶Poistka je umiestnená vodorovne.

▶Indikácia vypnutia poistky Horizontálna výstupná priechodka vpredu, zásuvná priechodka série 200 200A.

▶Kapacitný indikátor napätia na indikáciu elektrifikácie priechodky

▶Pre všetky funkcie spínača je vhodné na panel namontovať visiace zariadenie.

▶Merač tlaku plynu SF6 (iba jeden v každej nádobe na plyn SF6)

▶Uzemňovacia prípojnica

▶Parametre poistky pre ochranu transformátora sú 12KV, max 125A, 24KV a max 63A.

▶Zablokovanie medzi uzemňovacím spínačom a predným panelom káblovej miestnosti.

○ Voliteľné konfigurácie a funkcie

▶Rezervované predĺženie prípojnice

▶Externá zbernica Motor pre prevádzku so spínačom záťaže 24V/48V DC 110V/220V DC/AC.

▶Paralelná vypínacia cievka 24V/48V DC 110V/220V DC/AC.

▶Paralelná uzatváracia cievka 24V/48V DC 110V/220V DC/AC.

▶Merací prstencový prúdový transformátor a ampérmeter Merací prstencový prúdový transformátor a merač watthodín

▶Uzemnenie pod napätím prívodného vedenia (uzamknutie uzemňovacieho spínača, keď je priechodka pod napätím) AC/DC 110 V/220 V. pomocný kontakt

▶Poloha uzavretia záťaže 2NO+2NC, poloha uzemňovacieho spínača 2NO+2NC, prepálenie poistky 1NO, tlakomer 1NO so signálom a zhášač oblúka 1NO so signálnym kontaktom.

▶Sekundárne zariadenie môže byť inštalované v komore sekundárneho vedenia v hornej časti rozvodnej skrine a skrinke nízkeho napätia v hornej časti rozvodnej skrine.

□ Modul merača M

○ Štandardná konfigurácia a funkcie

▶12KV meracia skriňa

▶2 prúdové transformátory

▶2 napäťové transformátory

▶6ks vývodiek série 400 sa používa na pripojenie flexibilnej predĺženej externej zbernice GSFR6-12 s horným vstupom a spodným výstupom.

▶Lamač na ochranu PT

▶Nízkotlaková zložka 1 voltmeter s prepínačom, 1 ampérmeter s prepínačom, šírka x výška x hĺbka =696×1806×820 mm.

○ Voliteľné konfigurácie a funkcie

▶3 prúdové transformátory

▶3 napäťové transformátory bleskoistka

▶Kapacitný indikátor napätia na indikáciu nabitia rozvádzača

▶Nízkotlakový komponent  ：1 merač výkonu, 1 merač jalového výkonu.

□ Modul VCB CB

○Štandardná a voliteľná konfigurácia a funkcie

▶Blesková poistka sa inštaluje na prívodný kábel prípojnice 1250a/630a.

▶Vákuový istič na ochranu vedenia 1250a/630a

▶Transformátor prúdu

▶Vákuový istič VD4X0 elektricky ovládaný 10VDC

▶Napäťový transformátor

▶Elektrická prevádzka UXO, horného trojpolohového odpojovacieho/uzemňovacieho spínača vákuového ističa. ▶Ochranná a riadiaca jednotka REF542plus (s ochranným CT)

▶ Vypínacia cievka 110V/220V DC

▶Uzatváracia cievka 110V/220VDC

▶Vodorovne vpredu usporiadané skrutkové puzdro výstupnej objímky 1250A/630A série 400.

▶Rezervované predĺženie zbernice kapacitného indikátora napätia 1250A/630A na indikáciu napätia priechodky

▶Manometer plynu SF6 (iba jeden v každej plynovej nádobe SF6) Šírka x výška x hĺbka = 696× 1806× 781 mm. ▶Sekvencia zapnutia a vypnutia: O-0,3s-CO-180s-CO.

▶Snímač tlaku plynu

□ Voliteľné príslušenstvo

1. Pomocný kontakt Všetky spínače záťaže a ističe môžu byť vybavené 2NO+2NC indikujúcim polohu spínača. Paralelná vypínacia cievka (AC alebo DC) môže byť inštalovaná na transformátorovom spínači a ističi a nízkonapäťový ovládací prvok je umiestnený za predným panelom.

2. Indikácia napätia Kapacitný indikátor napätia ukazuje, či je priechodka nabitá alebo nie a zásuvka na nej môže byť použitá pre jadrovú fázu.

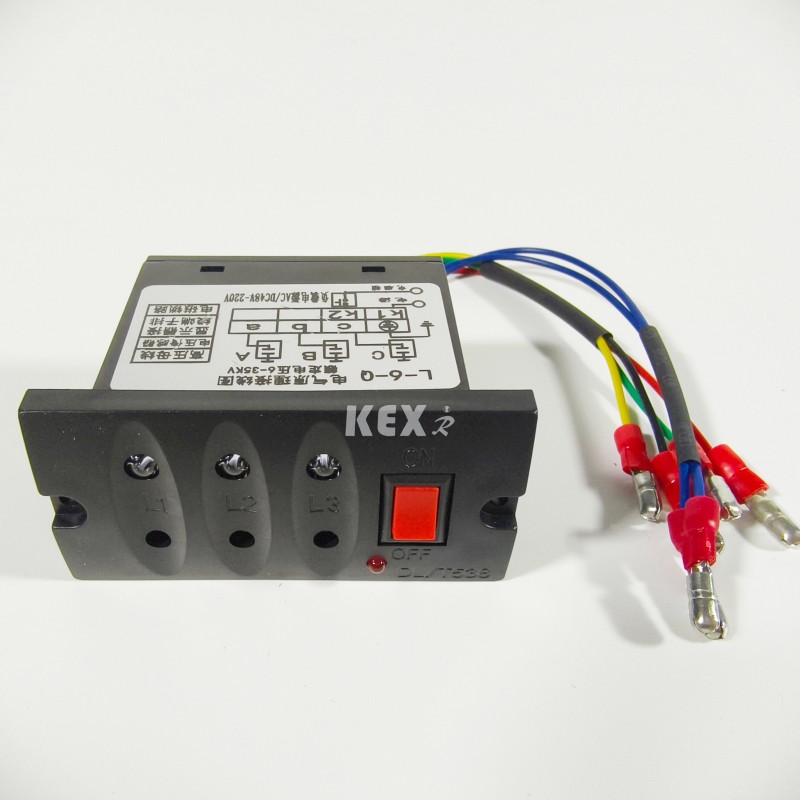

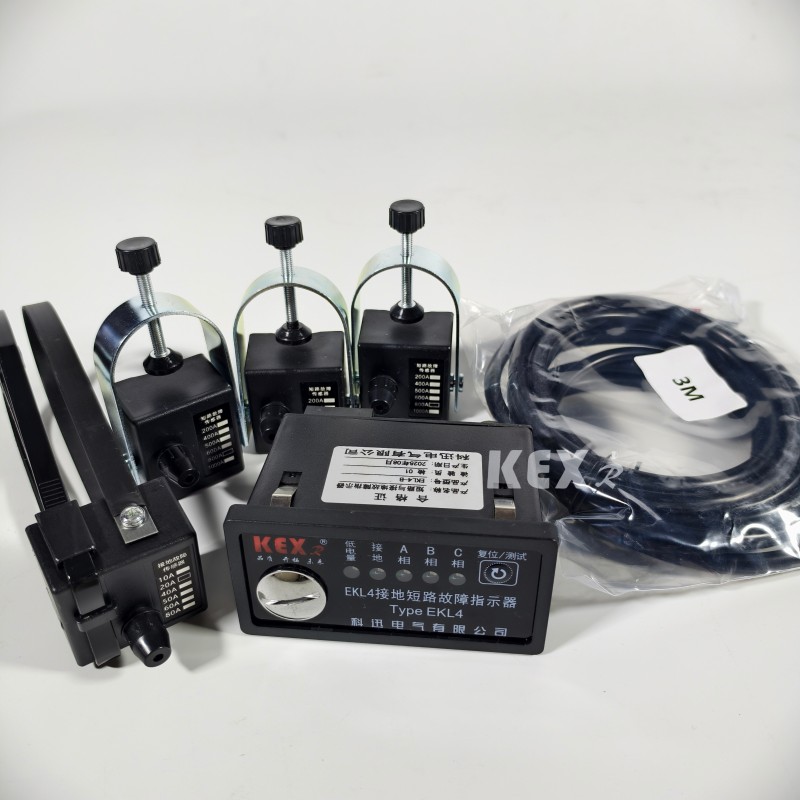

3. Indikátor skratu a poruchy uzemnenia Na uľahčenie lokalizácie poruchy môže byť modul káblového spínača vybavený indikátormi skratu a poruchy uzemnenia pre jednoduchú detekciu poruchy.

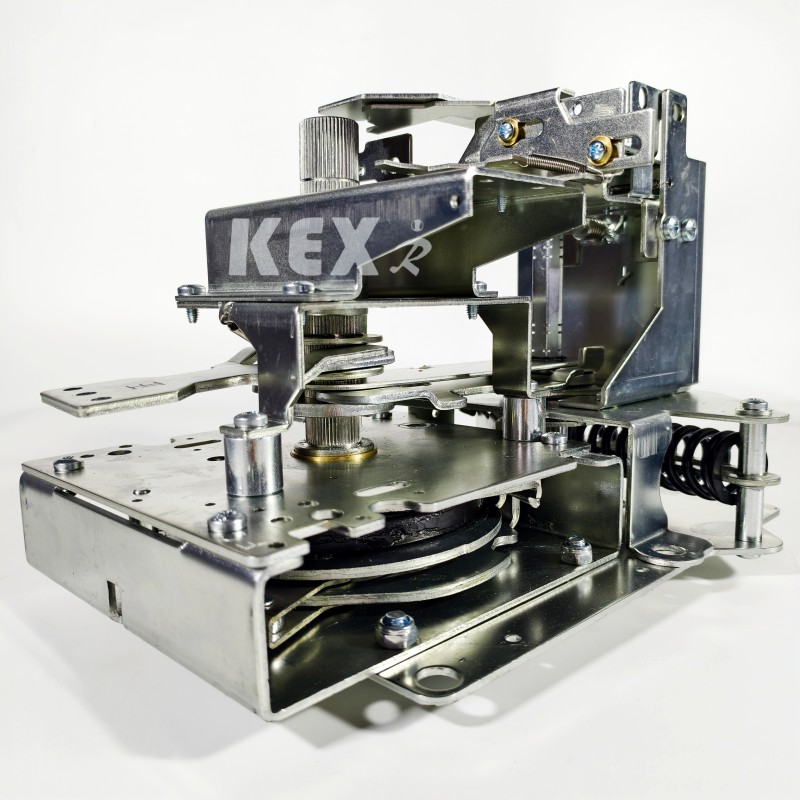

4. Elektrická prevádzka Ide o štandardnú schému manuálneho ovládania mechanizmu káblového spínača a transformátorovej jednotky. Môžete si tiež zvoliť inštaláciu elektrického ovládacieho mechanizmu. Káblové spínače, vákuové ističe a uzemňovacie spínače sú ovládané mechanizmami umiestnenými za predným panelom. Všetky vypínače a ističe je možné ovládať pomocou ovládacej rukoväte (štandardná konfigurácia), alebo môžu byť vybavené motorickým ovládacím mechanizmom (príslušenstvo). Uzemňovací spínač je však možné ovládať iba manuálne a je nakonfigurovaný mechanizmus so schopnosťou uzavrieť poruchový prúd. Elektrický ovládací mechanizmus možno ľahko realizovať po etapách.

5. Pripojenie kábla Sú nainštalované štandardné priechodky v súlade s normou DIN47636. Všetky priechodky majú rovnakú výšku od zeme a sú chránené krytom káblovej miestnosti. Niektoré krycie dosky môžu byť prepojené s uzemňovacím spínačom a špeciálne dvojité krycie dosky káblovej miestnosti môžu byť tiež použité pre dvojité káblové vstupné vedenia.

6. Ukazovateľ tlaku Zvyčajne je vybavený indikátorom tlaku, ktorý tvorí manometer. Okrem toho môžu byť poskytnuté elektrické kontakty na indikáciu zníženia tlaku.

7. Zámok na kľúč Je možné nainštalovať zámky na ističe, spínače záťaže a uzemňovacie spínače. Môže byť vybavený zámkovým blokovacím poloprístreškom, ktorý je vhodný pre ističe, záťažové spínače a uzemňovače.

8. Prerušovač oblúka Všetky jednotky kruhovej siete môžu byť vybavené zvodičmi oblúka. Keď vo vnútri vznikne elektrický oblúk, zvodiče oblúka sa automaticky uzavrú na vstupnej objímke vrátane modulov D, DE a V a všetky káblové moduly môžu byť vybavené lapačom oblúka. Musia sa objednať s jednotkou a nemôžu to zmeniť. Týmto spôsobom je možné indikovať činnosť zhášača oblúka a elektrické kontakty v skrini SF6 sú pripojené na svorku za predným panelom.

● Príklad schémy

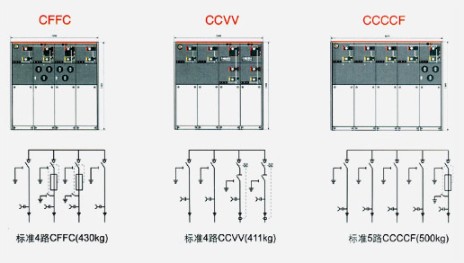

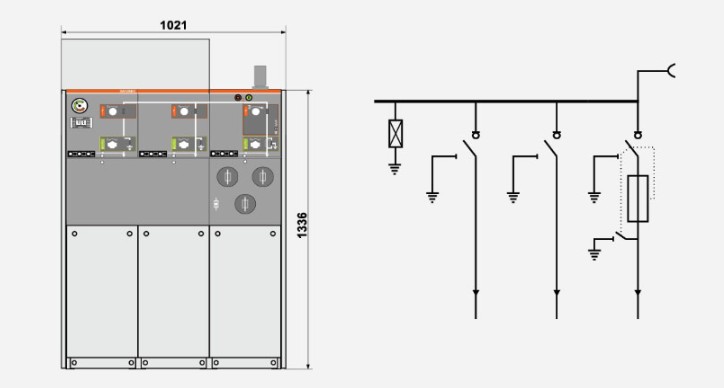

◆ Schéma 1 SA+CCF+

 Nainštalujte bleskozvod na zbernicu a nechajte ju na rozšírenie.

 Poznámka: Počet prepínacích jednotiek nesmie byť menší ako 3.

◆ Schéma 2 CCF+

Nainštalujte bleskozvod do prívodného vedenia a rezervujte expanziu.

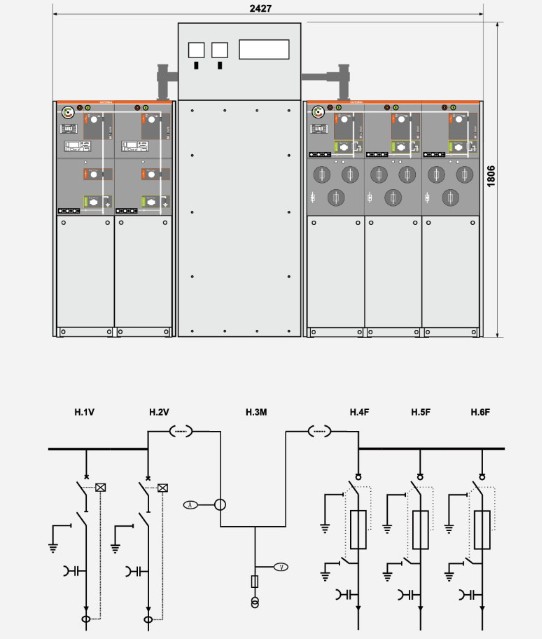

◆ Schéma 3  W+M+FFF

Výpočet na strane HV

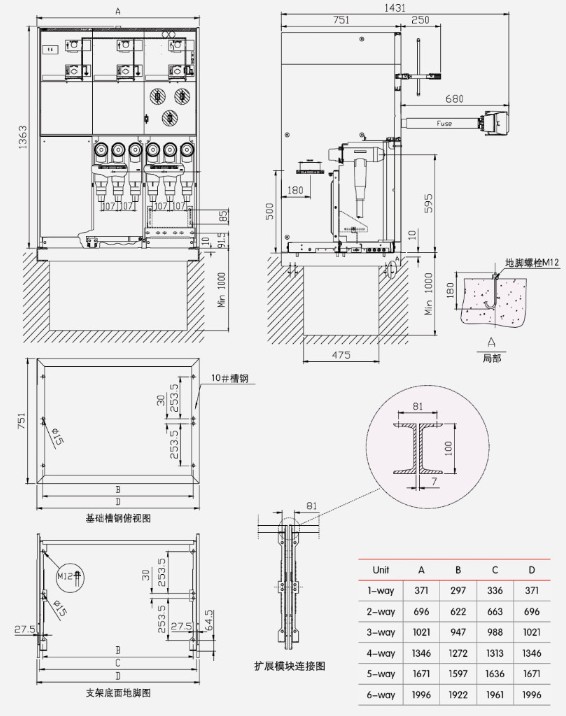

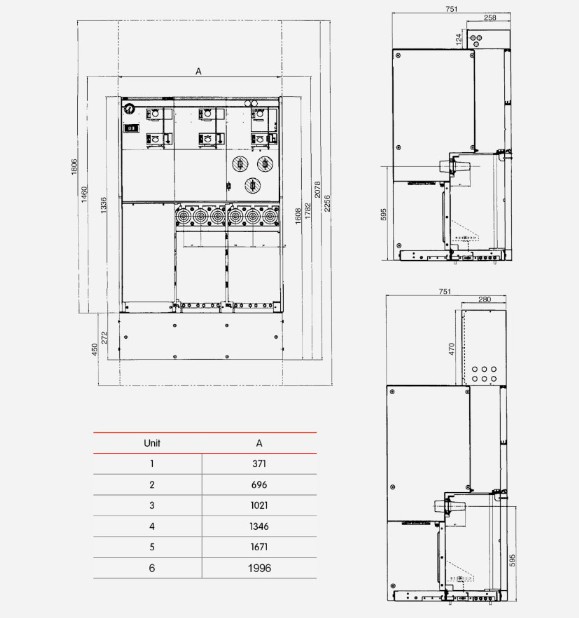

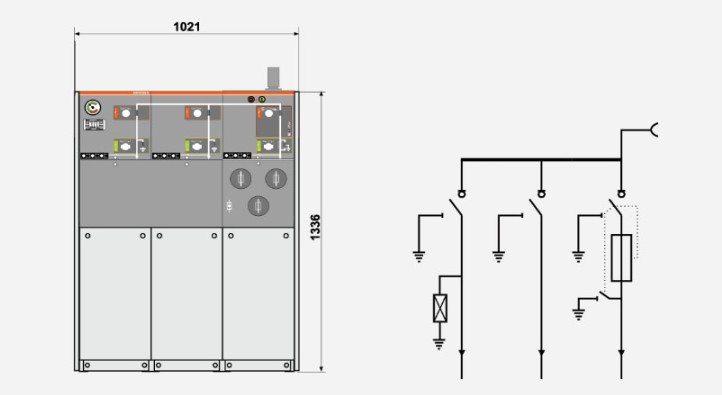

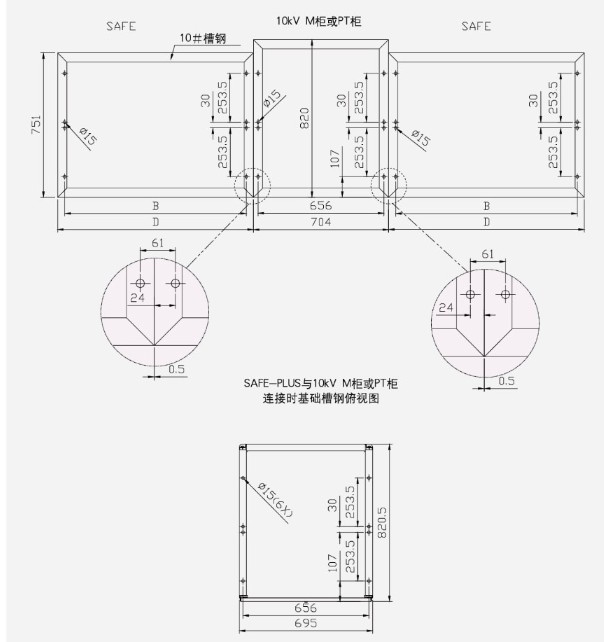

● Tabuľky štruktúr a rozmerov kombinovanej skrine GIS KXRM6-12
