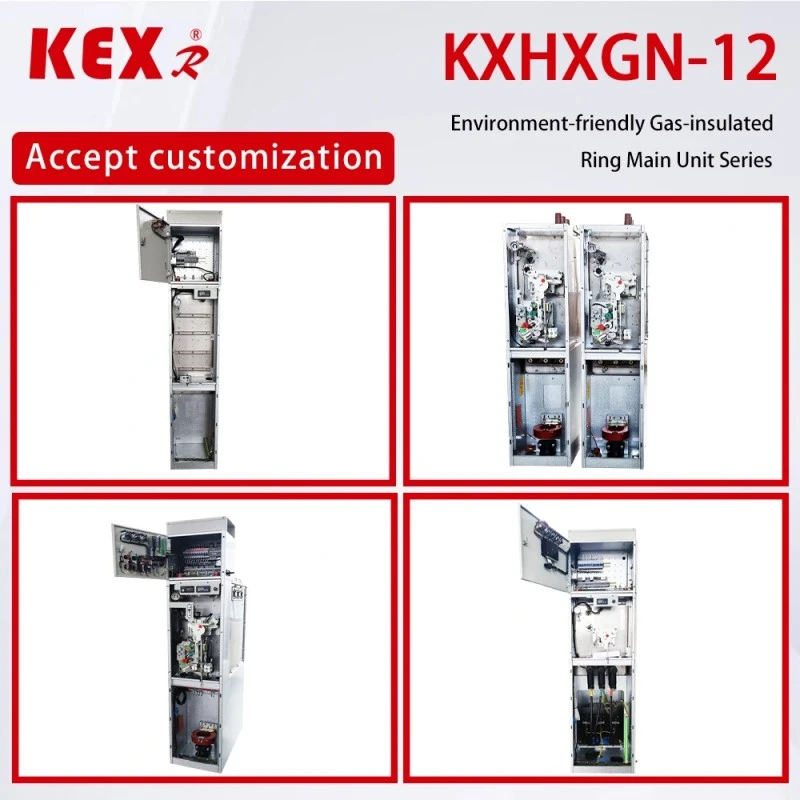

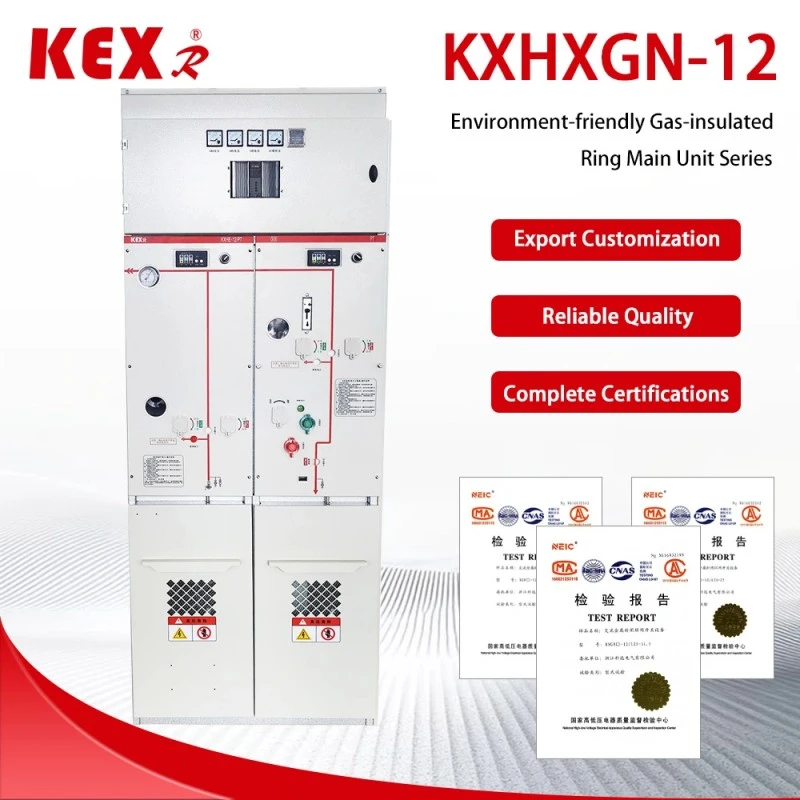

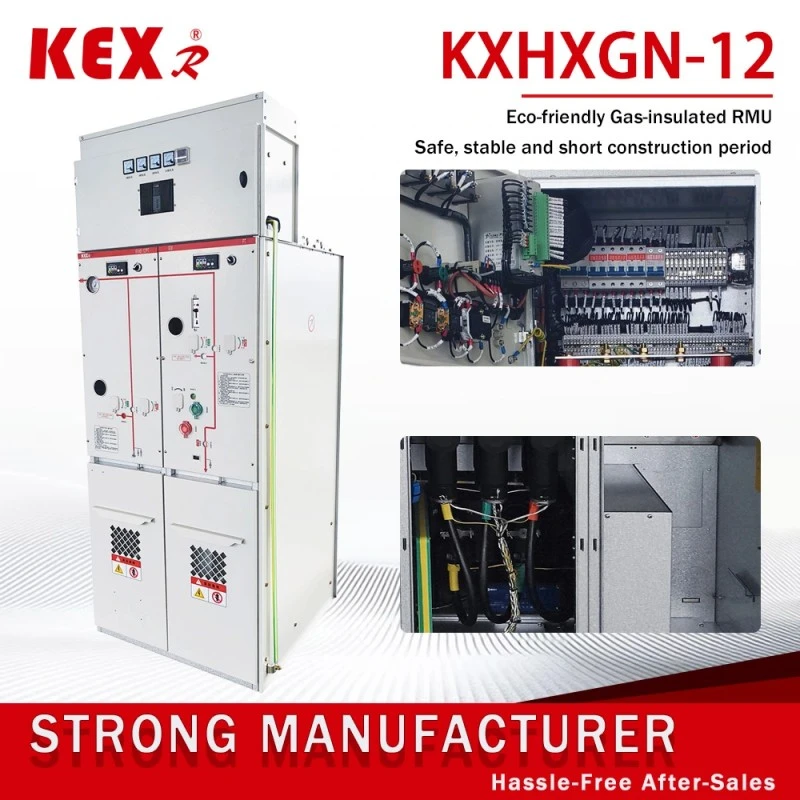

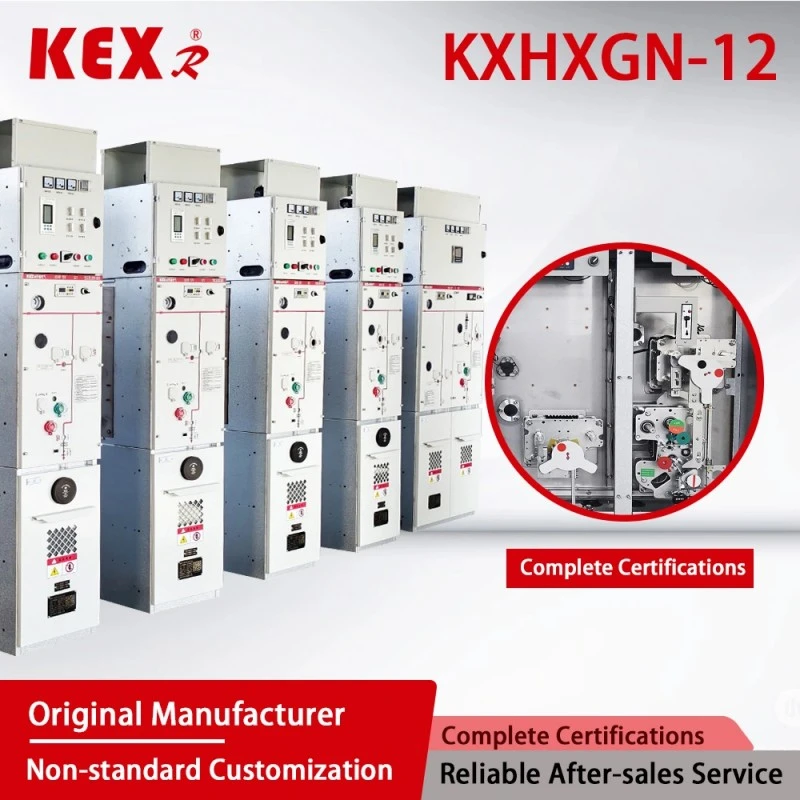

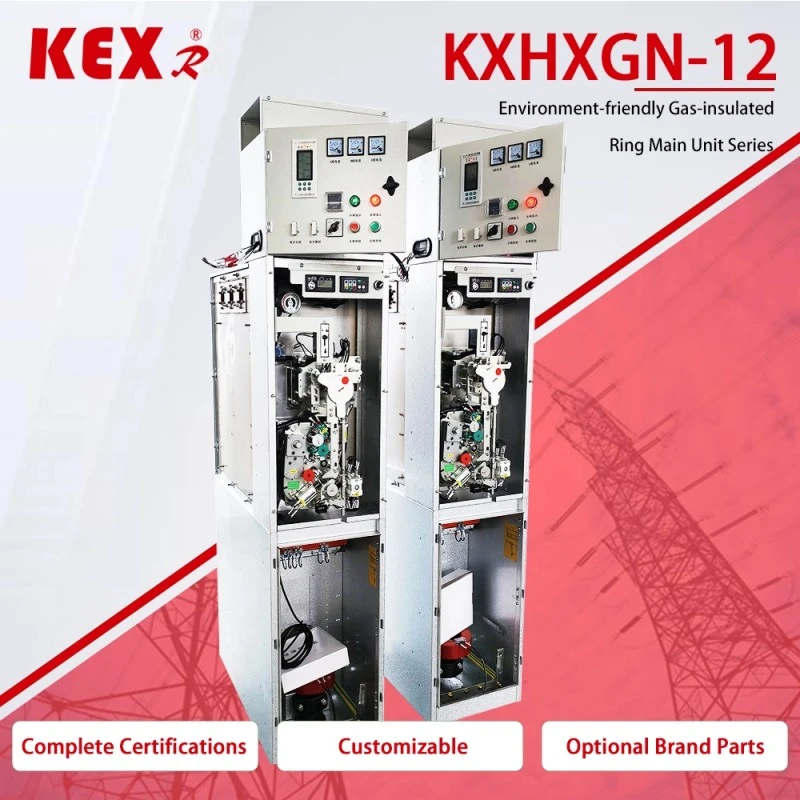

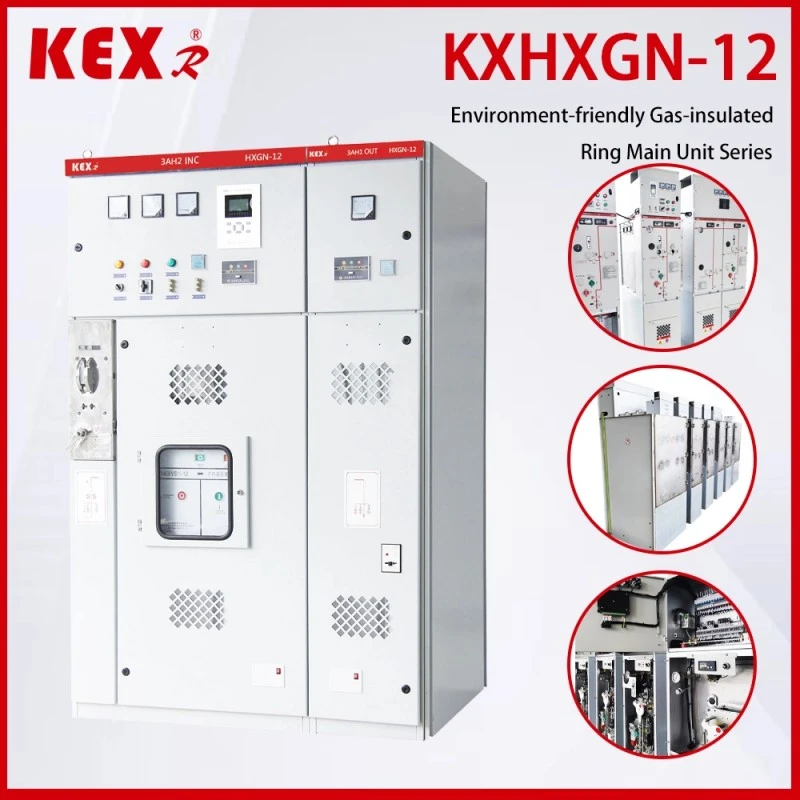

Kruhová hlavná jednotka šetrná k životnému prostrediu

Typ KXHXGN-12 Ekologická kruhová hlavná jednotka vyrobená spoločnosťou KEXR, dodávateľom zariadení na prenos a distribúciu energie v Číne, je 12 kV plynom izolovaná kruhová sieťová skriňa s plynom na ochranu životného prostredia (ako je suchý vzduch, dusík alebo zmesový plyn) ako izolačným médiom, ktorá je vhodná pre napájanie kruhovej siete, napájanie terminálov a malé otváracie a zatváracie stanice distribučných sietí.
Model: KXHXGN-12
Značka: KEXR

Odoslať dopyt

Popis produktu

● Hlavná funkcia ekologickej kruhovej hlavnej jednotky

(1) Výhody ochrany životného prostredia

◆Bezplatný plyn SF: Ekologická kruhová hlavná jednotka využíva suchý vzduch, dusík alebo nový plyn na ochranu životného prostredia (napríklad G, Air Plus® atď.), čo je v súlade s predpismi EÚ pre F-plyny a čínskou politikou „dvojitého uhlíka“.

◆Nízke emisie uhlíka: V porovnaní so skriňou kruhovej siete SF sa GWP (potenciál globálneho otepľovania) blíži k nule.

(2) Konštrukčný návrh

◆Modulárny dizajn: Ekologická kruhová hlavná jednotka vstupnej linky, výstupnej linky, merania a PT sa dá rozšíriť.

◆Uzavretá konštrukcia: Úroveň ochrany environmentálnej kruhovej hlavnej jednotky dosahuje IP67, ktorá je odolná voči prachu, vlhkosti a kondenzácii, vhodná do drsného prostredia.

◆Kompaktná veľkosť: šetrí miesto ako skrinka kruhovej siete AIS a je šetrnejšia k životnému prostrediu ako tradičné SF₆ GIS.

(3) Inteligentné možnosti

Inteligentné monitorovanie (ako je DTU, online meranie teploty, monitorovanie čiastočného vybitia atď.) je možné zvoliť na podporu prístupu k internetu vecí (IoT) a realizáciu vzdialenej prevádzky a údržby.

● Technické parametre ekologickej kruhovej hlavnej jednotky

◆ Skriňa ističa

Položka				Jednotka	Údaje
Menovité napätie				KV	12
Menovitá frekvencia				HZ	50
Menovitá úroveň izolácie	Odolnosť pracovnej frekvencie 1 min Napätie		Do uzemnenia, z fázy do fázy	KV	42
			Prestávka		48
	Svetelné impulzné výdržné napätie (špičkové)		Do uzemnenia, z fázy do fázy	KV	75
			Prestávka		85
	1min výdržné napätie napájacej frekvencie pomocného/riadiaceho obvodu (k zemi)			KV	2
Rated Current				A	630
Menovitý krátkodobý výdržný prúd（virtuálna hodnota）			Hlavný obvod/uzemňovač	kA	25/4 s
			Uzemňovací obvod	kA	21,7/4s
Menovitý špičkový prúd			Hlavný obvod/uzemňovač	kA	63
			Uzemňovací obvod	kA	54.5
Menovitý skratový vypínací prúd a časy				kA/čas	25/30
Menovitý skratový uzatvárací prúd (špičkový)				kA	63
Menovitý prerušovací prúd nabíjania kábla				A	25
Menovitá prevádzková sekvencia ističa O-0,3s-CO-180s-CO
Mechanický život		Istič / Odpojovač		Čas	10 000/3 000
IP stupeň		Zapečatená krabica			IP67
		Plášť rozvádzača			IP4X
Tlak plynu		Menovitá úroveň nabitia plynu (20 ℃, pretlak)		Mpa	0.02
		Menovitá úroveň min. funkcie plynu (20 ℃, pretlak)		Mpa	0
tesniaci výkon,		Ročná miera úniku		%/rok	≤0,05

◆Zaťažte rozvodnú skriňu

Položka			Jednotka	Údaje
Menovité napätie			KV	12
Menovitá frekvencia			HZ	50
Menovitá úroveň izolácie	Odolnosť pracovnej frekvencie 1 min Napätie		KV

	Svetelné impulzné výdržné napätie (špičkové)		KV

	1min výdržné napätie napájacej frekvencie pomocného/riadiaceho obvodu (k zemi)		KV	2
Rated Current			A	630
Menovitý krátkodobý výdržný prúd（virtuálna hodnota）		Hlavný obvod/uzemňovač	KA	25/4 s
		Uzemňovací obvod	KA	21,7/4s
Menovitý špičkový prúd		Hlavný obvod/uzemňovač	KA	63
		Uzemňovací obvod	KA	54.5
Menovitý skratový uzatvárací prúd (špičkový)		Spínač záťaže/uzemňovač	KA	63
Menovitý prúd prerušenia aktívneho zaťaženia			A	630
Menovitý prerušovací prúd s uzavretou slučkou			A	630
5% Menovitý prúd prerušenia aktívneho zaťaženia			A	31.5
Menovitý prerušovací prúd nabíjania kábla			A	10
Menovité časy prestávok aktívneho zaťaženia			Čas	100
Prerušenie zemného prúdu			A/Time	31,5/10
Nabíjací prúd vedení a káblov je odpojený v stave zemného spojenia.			A/Time	17,4/10
Mechanický život	Istič / Odpojovač		A/Time	10 000/3 000
IP stupeň	Zapečatená krabica			IP67
	Plášť rozvádzača			IP4X
Tlak plynu	Menovitá úroveň nabitia plynu (20 ℃, pretlak)		Mpa	0.02
	Menovitá úroveň min. funkcie plynu (20 ℃, pretlak)		Mpa	0
tesniaci výkon,	Ročná miera úniku		%/rok	≤0,05

● Implementačný štandard ekologickej kruhovej hlavnej jednotky

◆ Spoločné technické požiadavky noriem GB/T 1022 pre vysokonapäťové spínacie a riadiace zariadenia.

◆ GB/T39063640,5kV AC kovový uzavretý rozvádzač a ovládacie zariadenie.

◆ GB/T1985 Vysokonapäťový oddeľovací vypínač striedavého prúdu a uzemňovací vypínač

◆ GB/T38043.6-40.5kV AC vysokonapäťový spínač záťaže

◆ GB/T1984 Vysokonapäťový istič striedavého prúdu

◆ GB/T4208 IP kód úrovne ochrany plášťa

◆ GB/T7354 Meranie čiastočného vybitia

◆ GB/T311.1 Koordinácia izolácie Časť 1: Definícia, princípy a pravidlá

● Používanie podmienok ekologickej kruhovej hlavnej jednotky

◆ Maximálna teplota: +45 stupňov Celzia;

◆ Minimálna teplota: -25 stupňov Celzia;

◆ Maximálna teplota: (24-hodinový priemer) +35 stupňov Celzia;

◆ Maximálna priemerná relatívna vlhkosť (24 hodín 1: ≤ 95 %; Nadmorská výška: ≤ 1500 m; Seizmická kapacita: 8 stupňov;

◆ Stupeň ochrany: tesnenie nabitého tela IP67, kryt rozvádzača IP4x；

◆ Okolitý vzduch by nemal byť zjavne znečistený korozívnymi horľavými plynmi a vodnými parami.

◆ Neexistuje žiadne miesto s častými silnými vibráciami a tvrdý dizajn pod drsnými časťami spĺňa všetky druhy požiadaviek.

◆ Keď sa používa za normálnych podmienok prostredia mimo GB/T3906, používateľ musí rokovať s KEXR

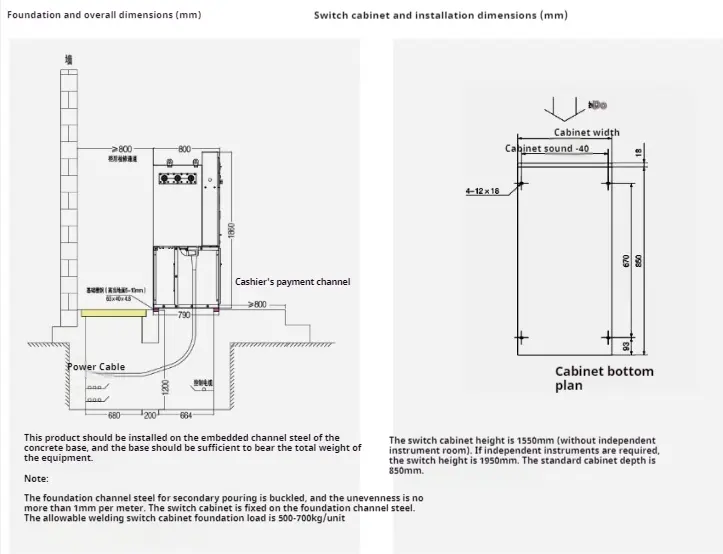

● Pokyny na inštaláciu

Environment Friendly Ring Main Unit
