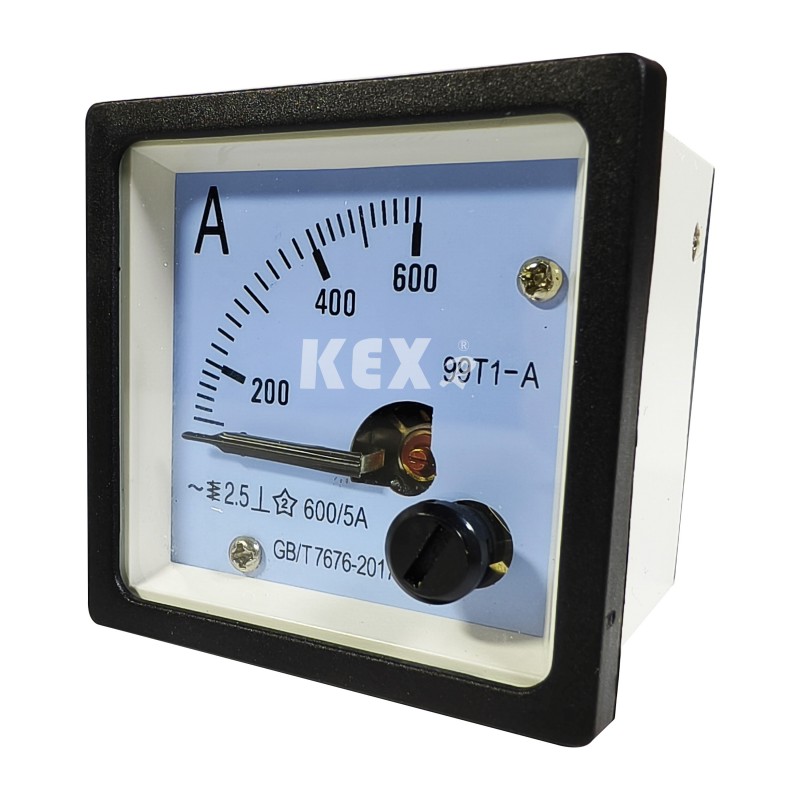

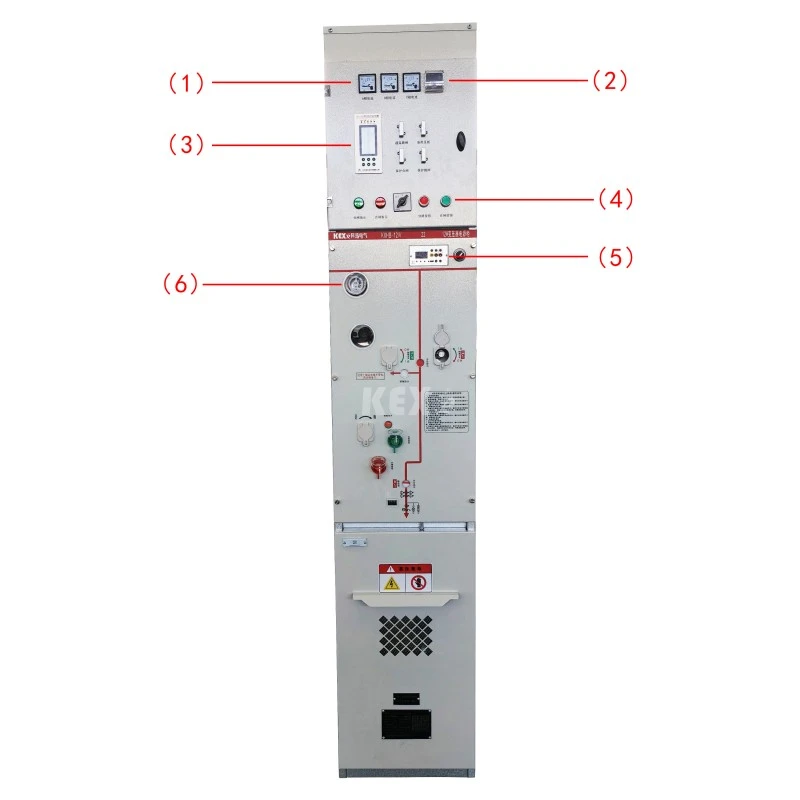

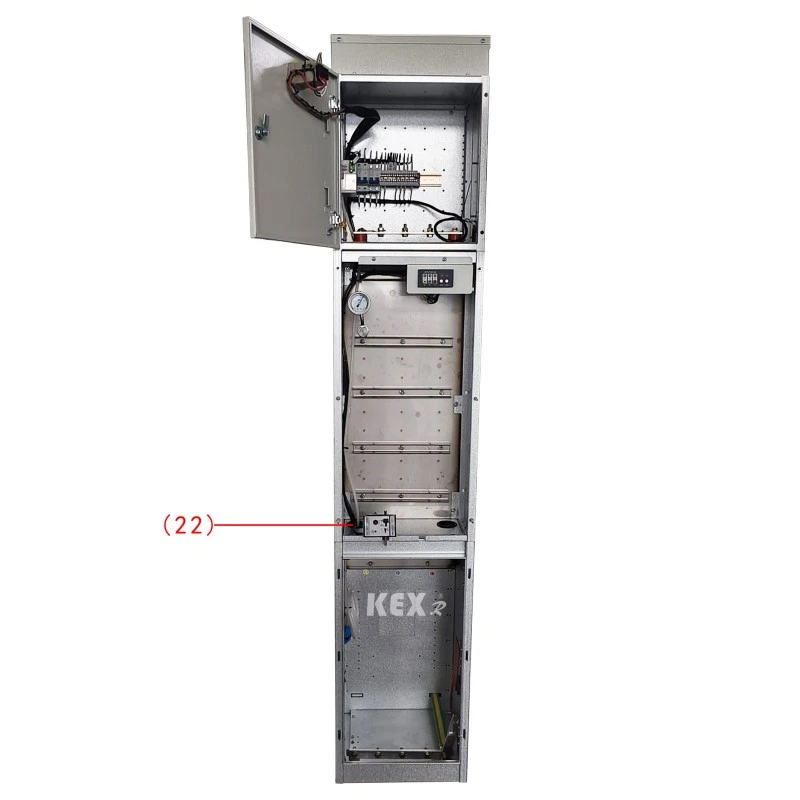

1.Ampérmeter

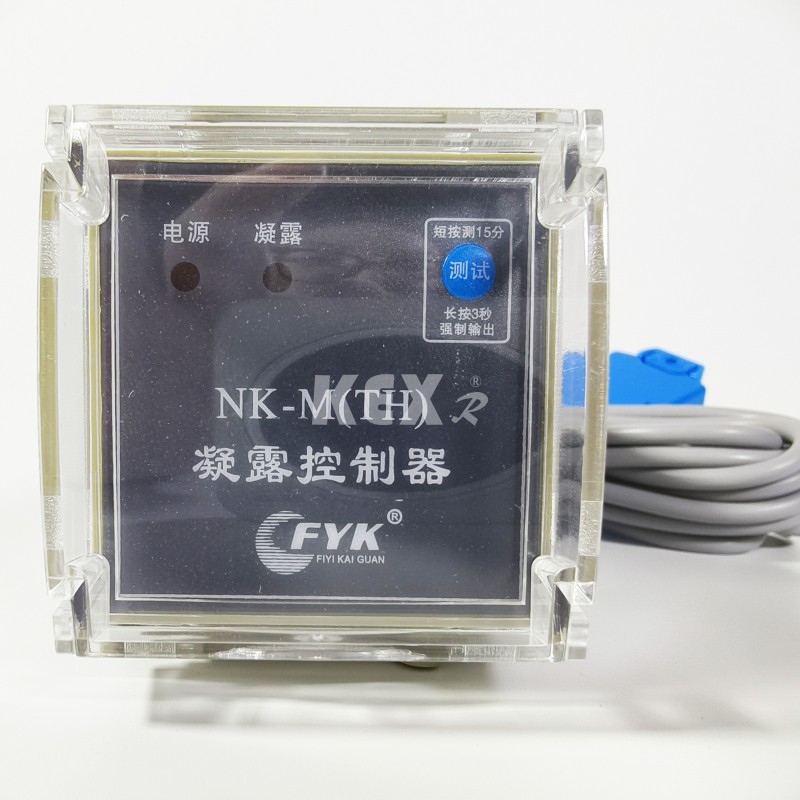

2. Regulátor kondenzácie

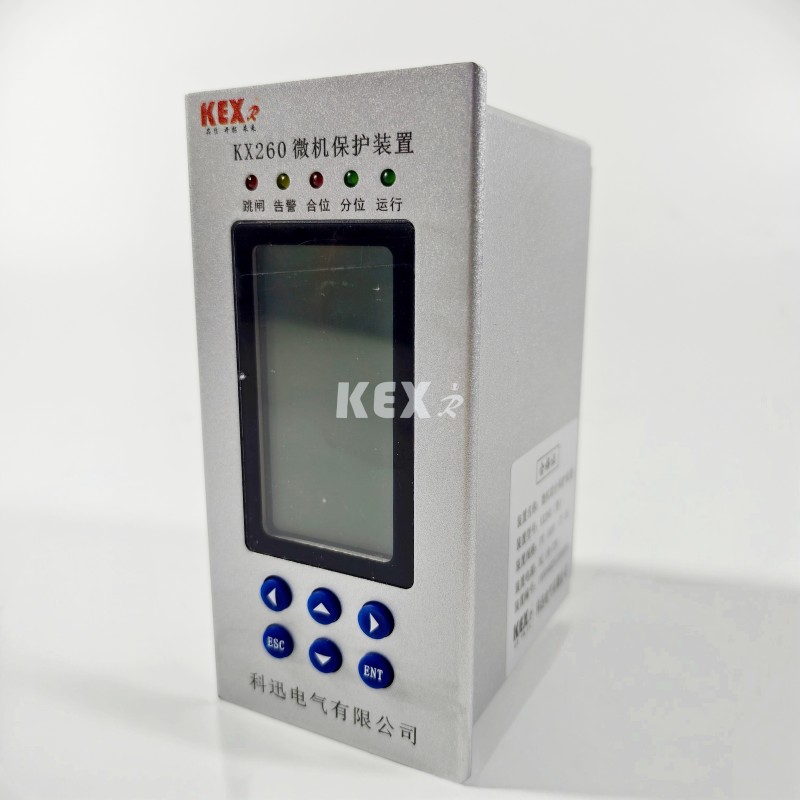

3.Zariadenie na ochranu mikropočítača

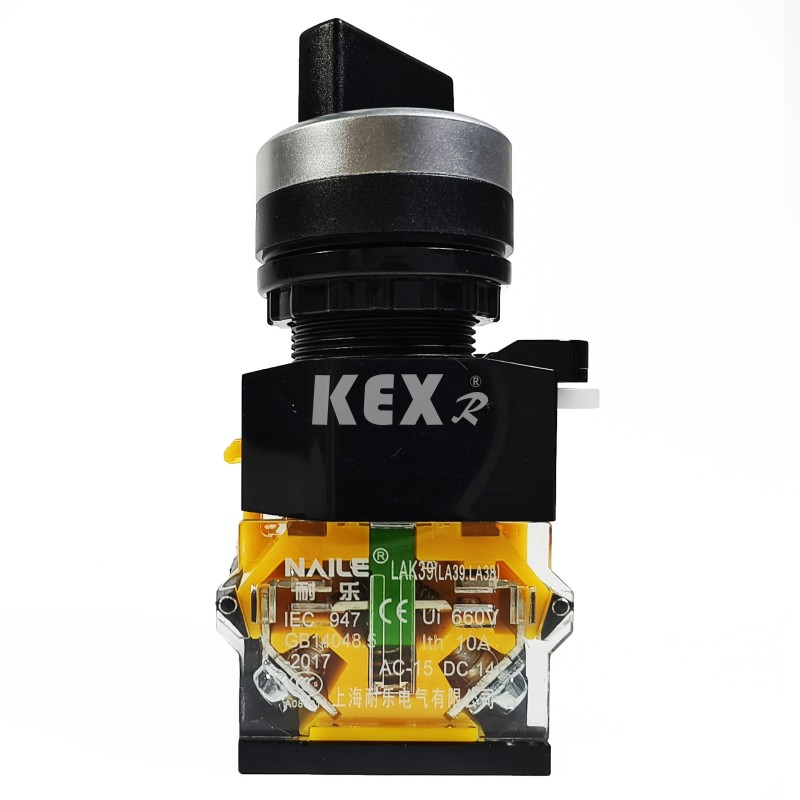

4. Tlačidlo

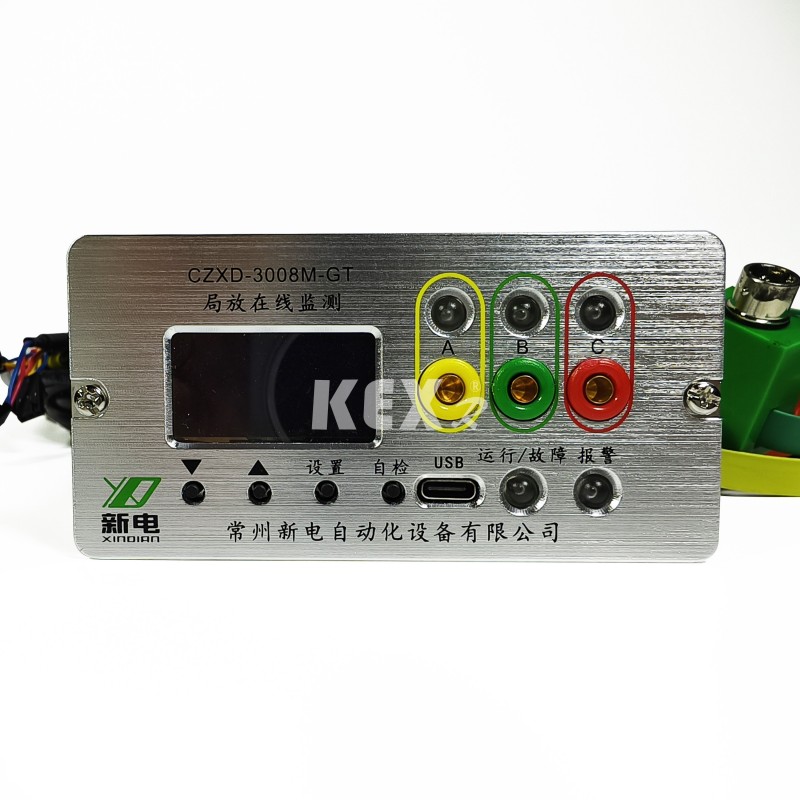

5. Detektor čiastočného vybitia

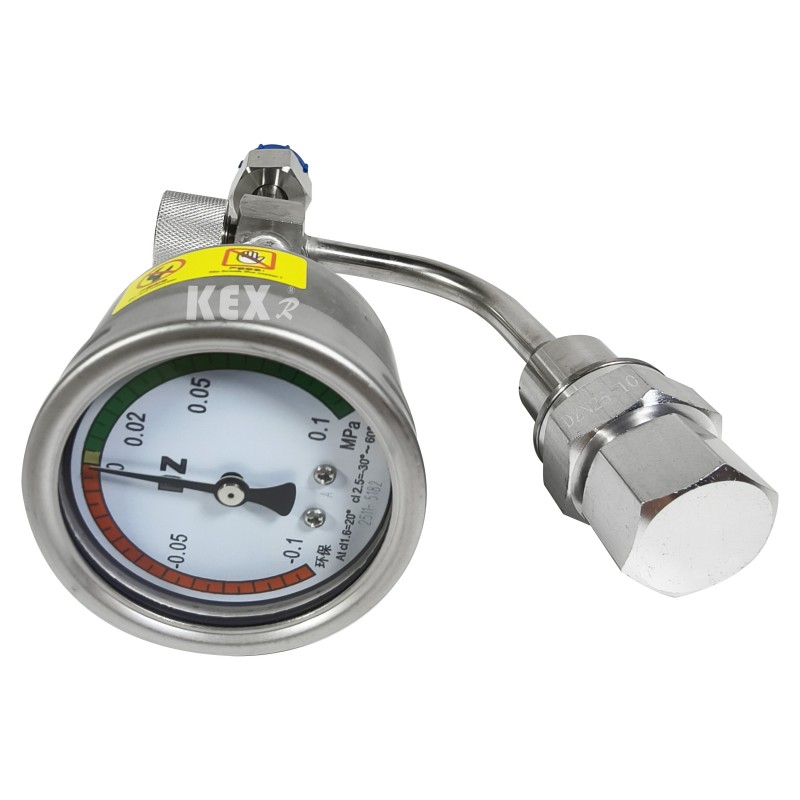

6.Barometer

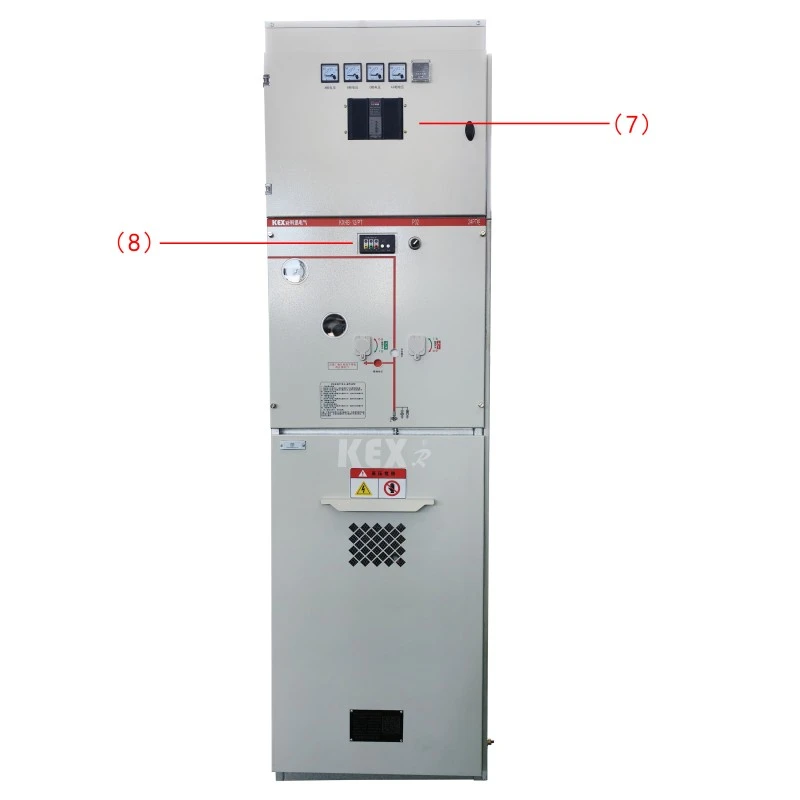

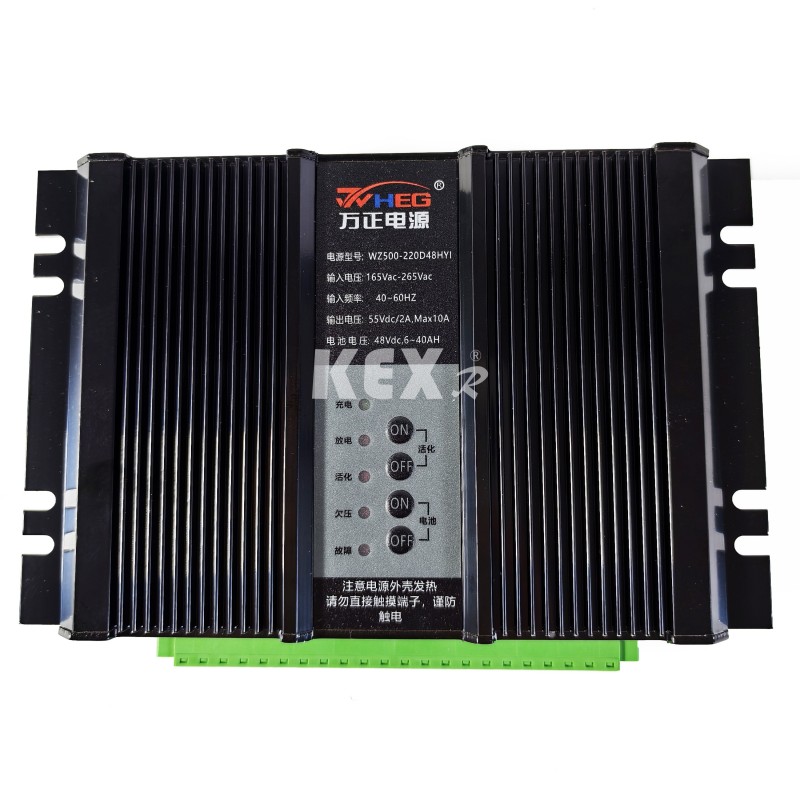

7.Napájanie

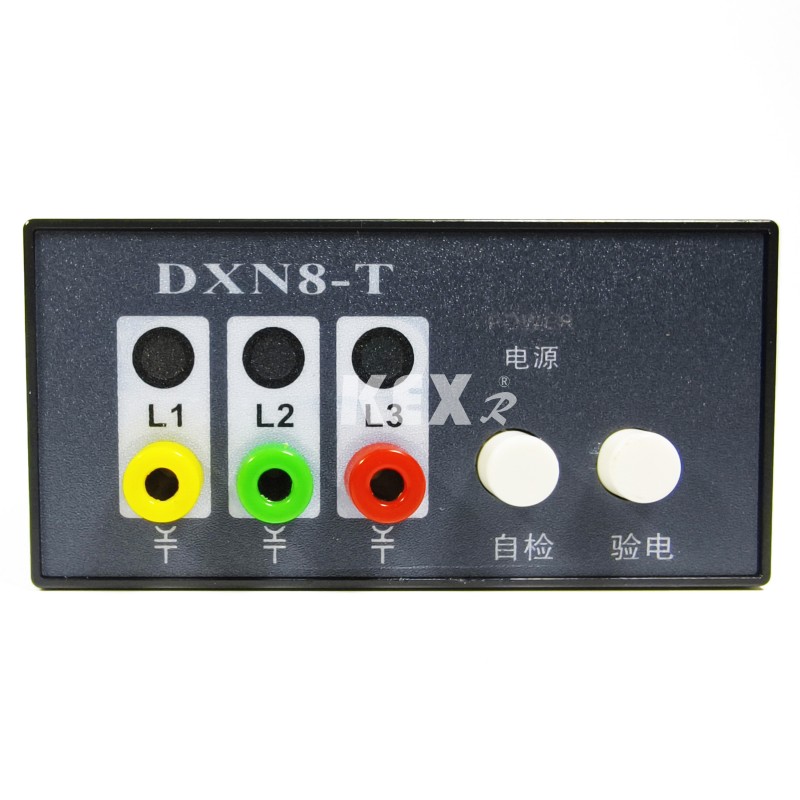

8. Nabitý displej

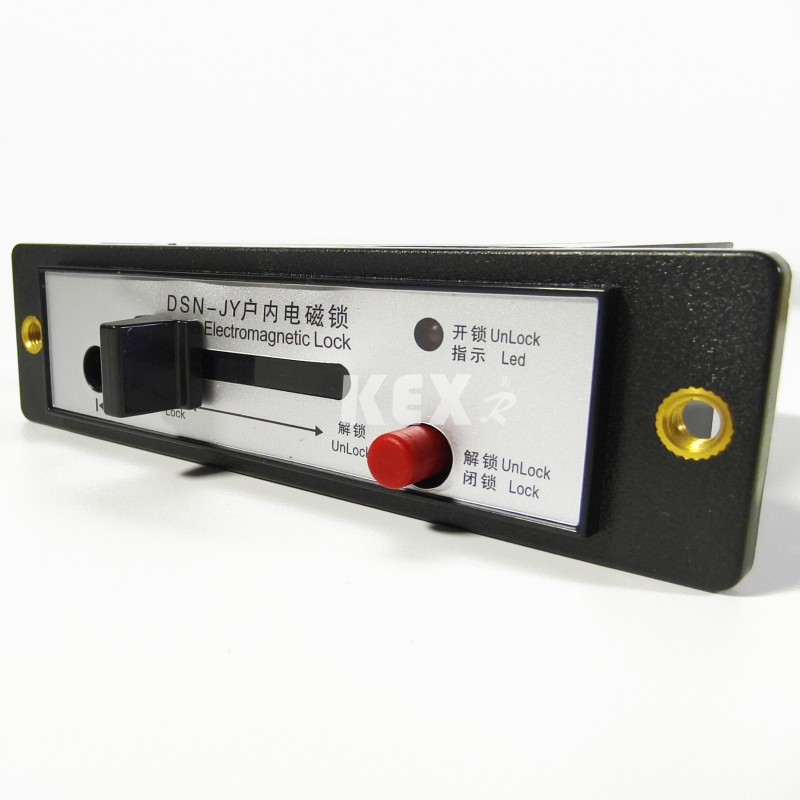

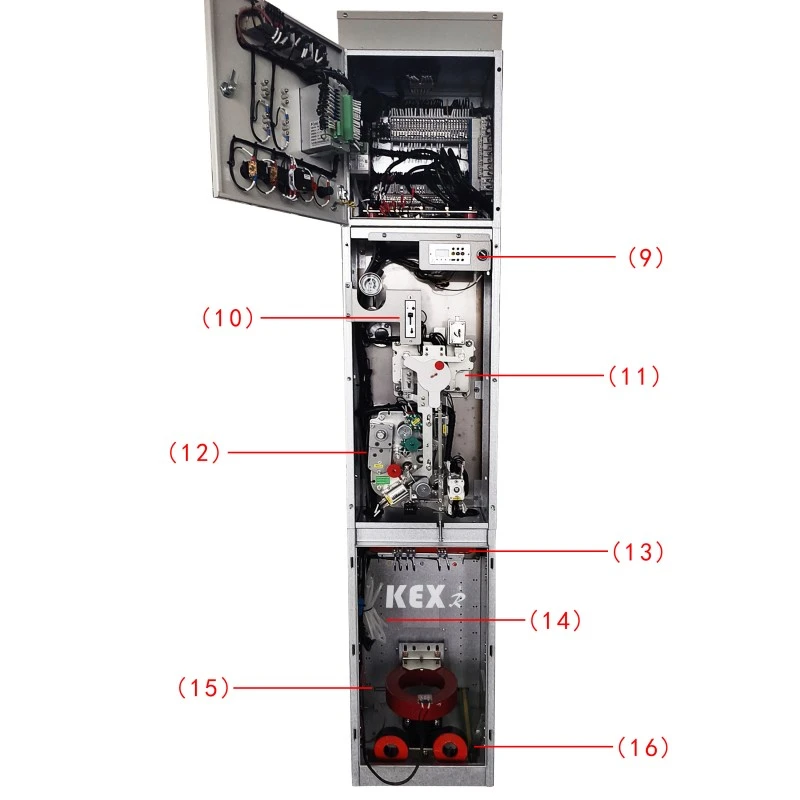

10.Elektromagnetický zámok

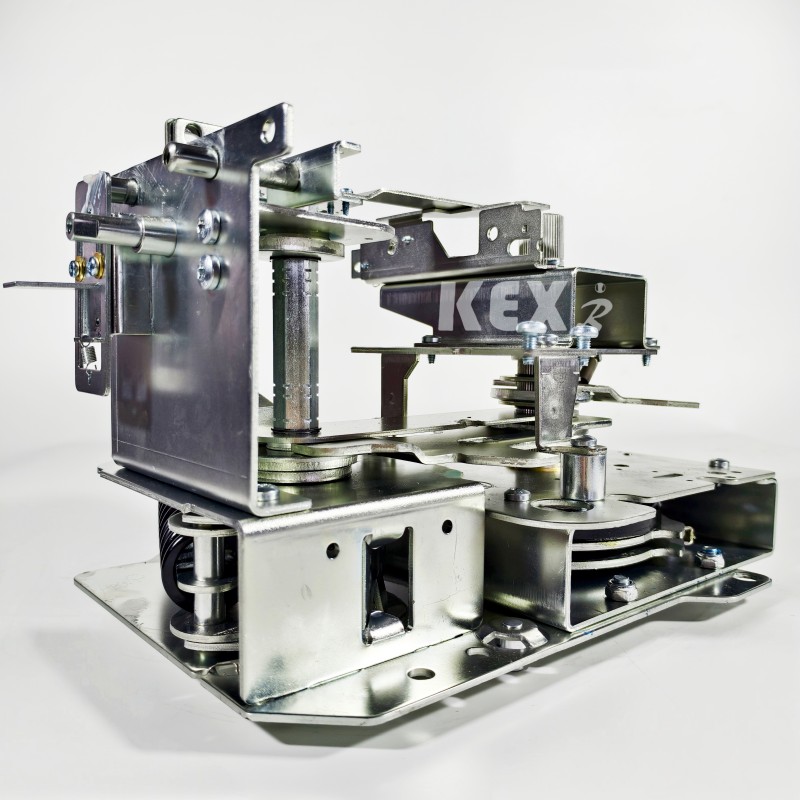

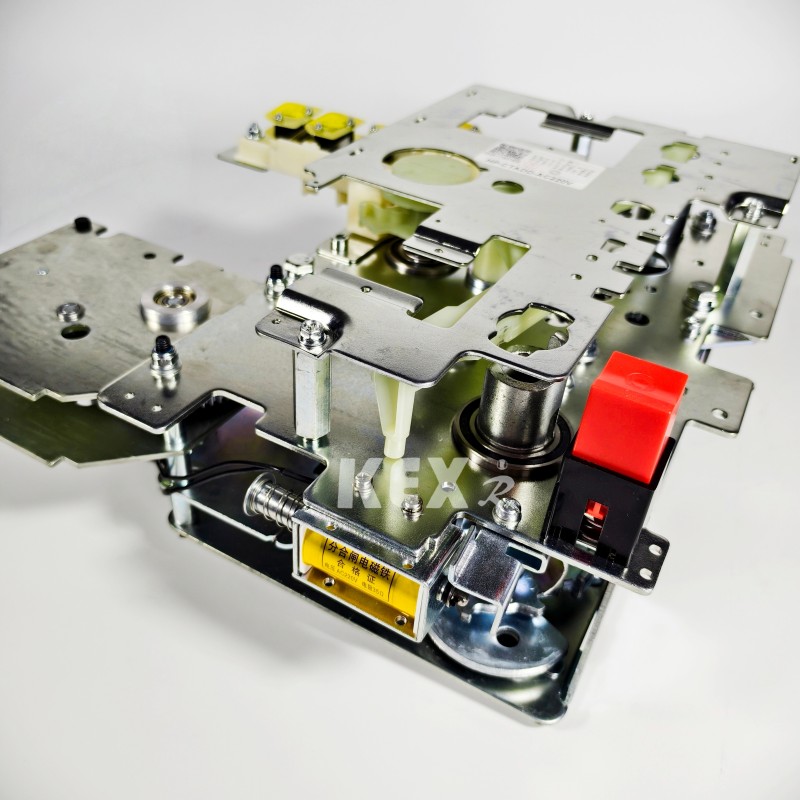

11. Manuálny ovládací mechanizmus
12.Elektrický ovládací mechanizmus

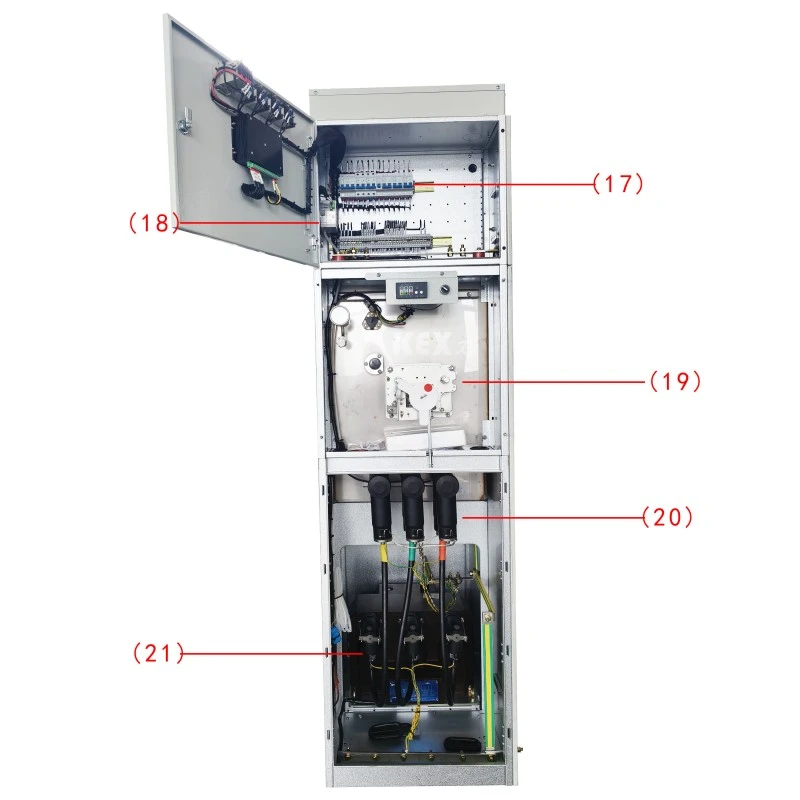

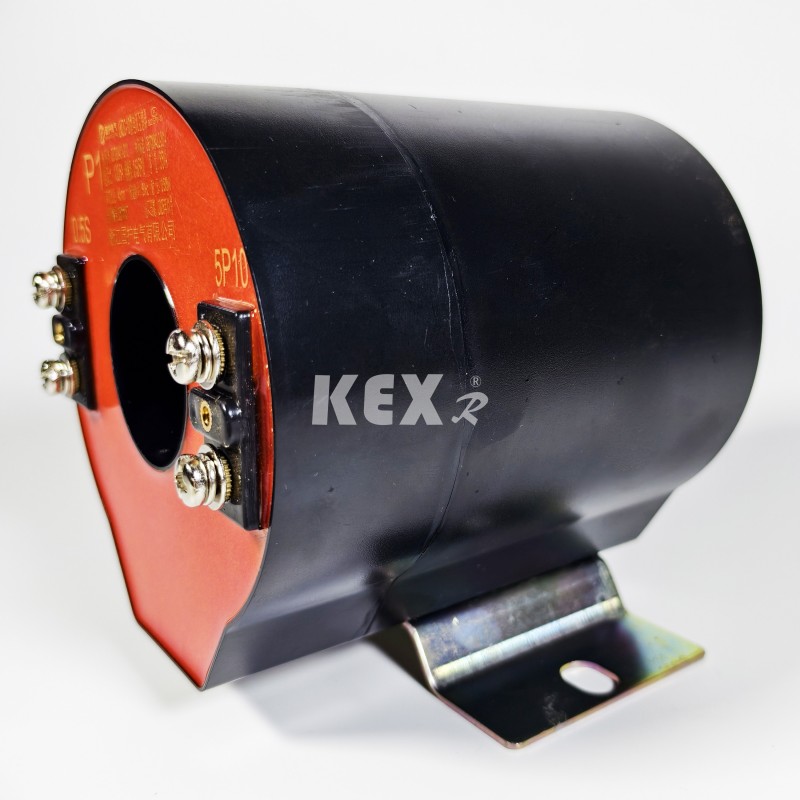

16. CT

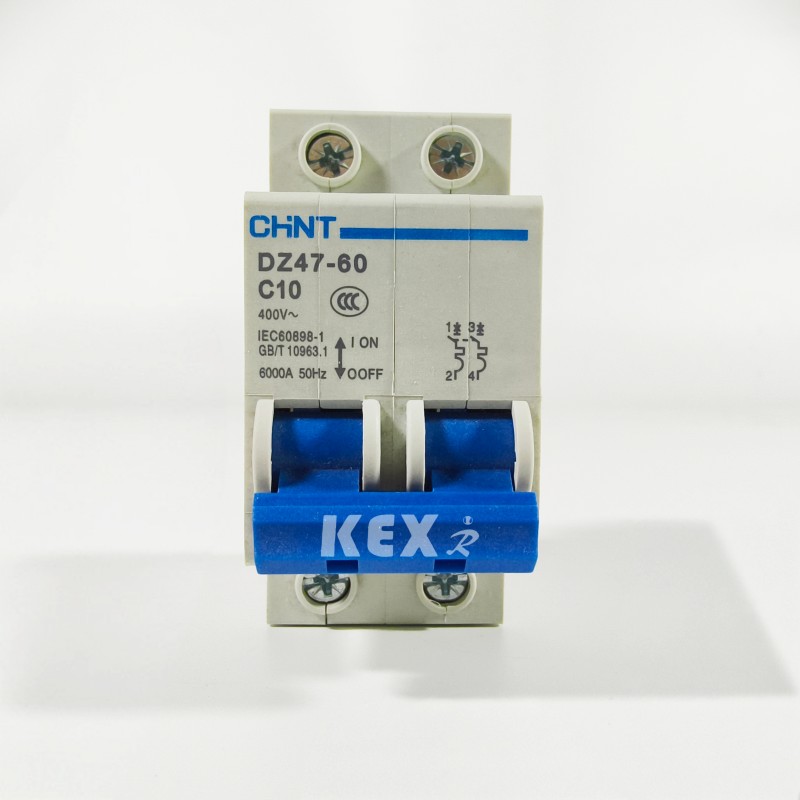

17.MCB

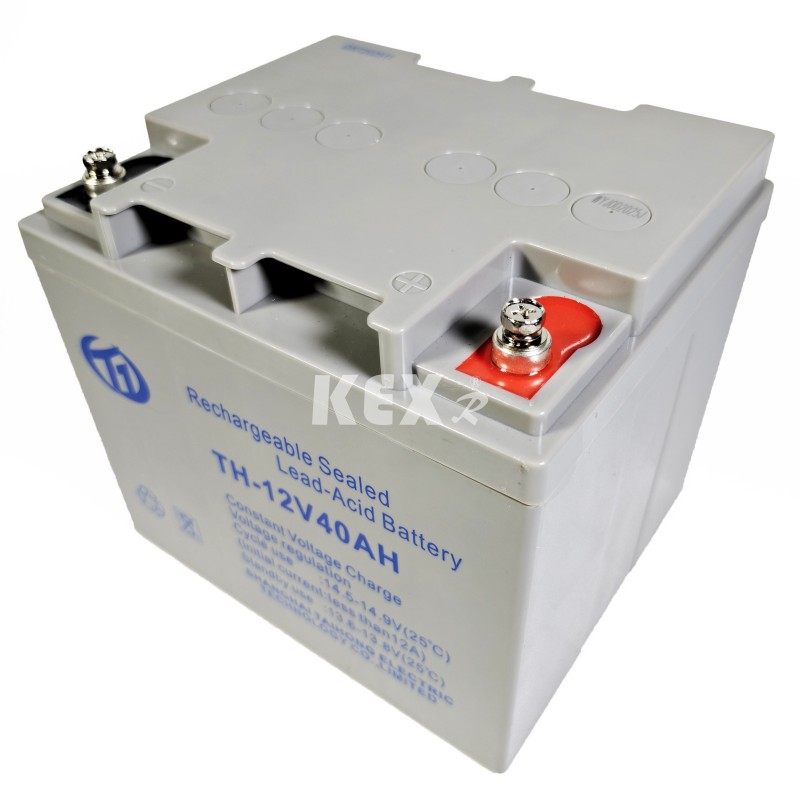

18.akumulačná batéria

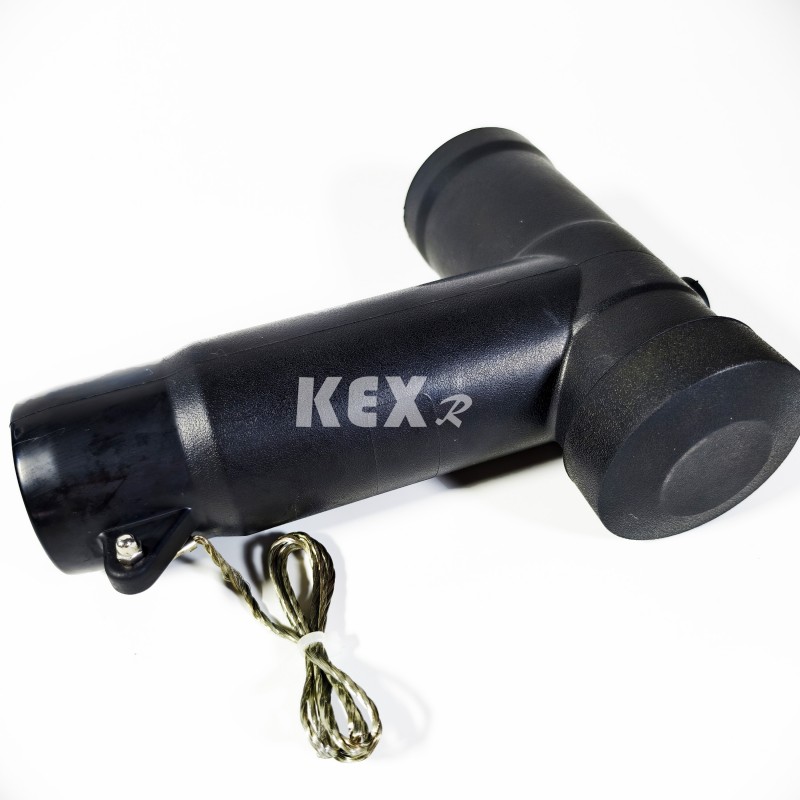

20. Káblová zástrčka
◆ Teplota :-25~45℃
◆ Maximálna denná teplota: 35℃
◆ Stupeň IP: Tesnenie nabitého tela IP67, kryt rozvádzača IP4x
◆Okolitý vzduch v rozvádzači s plynovou izoláciou, ktorý je šetrný k životnému prostrediu, by nemal byť zjavne znečistený korozívnymi horľavými plynmi a vodnými parami.
◆Neexistuje časté miesto s násilnými vibráciami a drsný dizajn pod drsnými časťami spĺňa rôzne požiadavky.

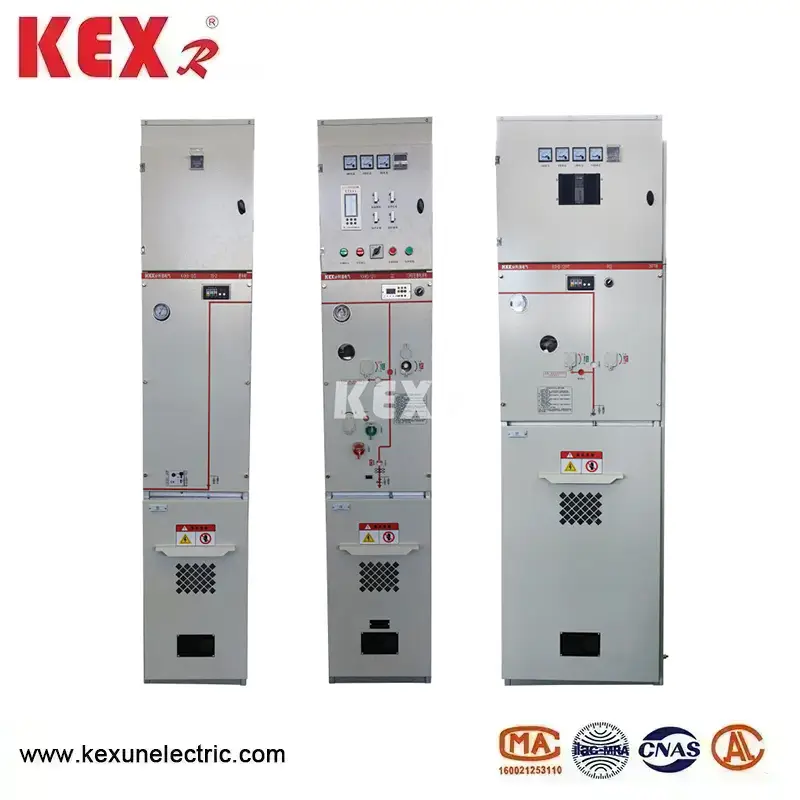

Typ KXHB-12 Ekologická skriňa rozvádzača s plynovou izoláciou spĺňa nižšie uvedené normy
◆Spoločné technické požiadavky noriem GB/T 1022 pre vysokonapäťové spínacie a riadiace zariadenia. ◆ GB/T39063640,5kV AC kovový uzavretý rozvádzač a ovládacie zariadenie.
◆ GB/T1985 Vysokonapäťový oddeľovací vypínač striedavého prúdu a uzemňovací vypínač
◆ GB/T38043.6-40.5kV AC vysokonapäťový spínač záťaže
◆ GB/T1984 Vysokonapäťový AC istič
◆ GB/T4208 IP kód úrovne ochrany plášťa
◆ GB/T7354 Meranie čiastočného vybitia
◆ GB/T311.1 Koordinácia izolácie Časť 1: Definícia, princípy a pravidlá
◆ Skriňa ističa
|
Položka |
Jednotka |
Údaje |
|||
|
Menovité napätie |
KV |
12 |
|||
|
Menovitá frekvencia |
HZ |
50 |
|||
|
Menovitá úroveň izolácie |
Odolnosť pracovnej frekvencie 1 min Napätie |
Do uzemnenia, z fázy do fázy |
KV |
42 |
|
|
Prestávka |
48 |
||||
|
Svetelné impulzné výdržné napätie (špičkové) |
Do uzemnenia, z fázy do fázy |
KV |
75 |
||
|
Prestávka |
85 |
||||
|
1min výdržné napätie napájacej frekvencie pomocného/riadiaceho obvodu (k zemi) |
KV |
2 |
|||
|
Rated Current |
A |
630 |
|||
|
Menovitý krátkodobý výdržný prúd(virtuálna hodnota) |
Hlavný obvod/uzemňovač |
kA |
25/4 s |
||
|
Uzemňovací obvod |
kA |
21,7/4s |
|||
|
Menovitý špičkový prúd |
Hlavný obvod/uzemňovač |
kA |
63 |
||
|
Uzemňovací obvod |
kA |
54.5 |
|||
|
Menovitý skratový vypínací prúd a časy |
kA/čas |
25/30 |
|||
|
Menovitý skratový uzatvárací prúd (špičkový) |
kA |
63 |
|||
|
Menovitý prerušovací prúd nabíjania kábla |
A |
25 |
|||
|
Menovitá prevádzková sekvencia ističa O-0,3s-CO-180s-CO |
|
|
|||
|
Mechanická životnosť |
Istič / Odpojovač |
Čas |
10 000/3 000 |
||
|
IP stupeň |
Zapečatená krabica |
|
IP67 |
||
|
Plášť rozvádzača |
|
IP4X |
|||
|
Napätie plynu |
Menovitá úroveň nabitia plynu (20 ℃, merané napätie) |
Mpa |
0.02 |
||
|
Minimálna funkčná úroveň menovitého plynu (20 ℃, merné napätie) |
Mpa |
0 |
|||
|
tesniaci výkon, |
Ročná miera úniku |
%/rok |
≤0,05 |
||
◆ Naložte skriňu rozvádzača
|
Položka |
Jednotka |
Údaje |
|||
|
Menovité napätie |
KV |
12 |
|||
|
Menovitá frekvencia |
HZ |
50 |
|||
|
Menovitá úroveň izolácie |
Odolnosť pracovnej frekvencie 1 min Napätie |
|
KV
|
|
|
|
|
|
||||
|
Svetelné impulzné výdržné napätie (špičkové) |
|
KV
|
|
||
|
|
|
||||
|
1min výdržné napätie napájacej frekvencie pomocného/riadiaceho obvodu (k zemi) |
KV |
2 |
|||
|
Rated Current |
A |
630 |
|||
|
Menovitý krátkodobý výdržný prúd(virtuálna hodnota) |
Hlavný obvod/uzemňovač |
KA |
25/4 s |
||
|
Uzemňovací obvod |
KA |
21,7/4s |
|||
|
Menovitý špičkový prúd |
Hlavný obvod/uzemňovač |
KA |
63 |
||
|
Uzemňovací obvod |
KA |
54.5 |
|||
|
Menovitý skratový uzatvárací prúd (špičkový) |
Spínač záťaže/uzemňovač |
KA |
63 |
||
|
Menovitý prúd prerušenia aktívneho zaťaženia |
A |
630 |
|||
|
Menovitý prerušovací prúd s uzavretou slučkou |
A |
630 |
|||
|
5% Menovitý prúd prerušenia aktívneho zaťaženia |
A |
31.5 |
|||
|
Menovitý prerušovací prúd nabíjania kábla |
A |
10 |
|||
|
Menovité časy prestávok aktívneho zaťaženia |
Čas |
100 |
|||
|
Prerušenie zemného prúdu |
A/Time |
31,5/10 |
|||
|
Nabíjací prúd vedení a káblov je odpojený v stave zemného spojenia. |
A/Time |
17,4/10 |
|||
|
Mechanická životnosť |
Istič / Odpojovač |
A/Time |
10 000/3 000 |
||
|
IP stupeň |
Zapečatená krabica |
|
IP67 |
||
|
Plášť rozvádzača |
|
IP4X |
|||
|
Napätie plynu |
Menovitá úroveň nabitia plynu (20 ℃, merané napätie) |
Mpa |
0.02 |
||
|
Minimálna funkčná úroveň menovitého plynu (20 ℃, merné napätie) |
Mpa |
0 |
|||
|
tesniaci výkon, |
Ročná miera úniku |
%/rok |
≤0,05 |
||

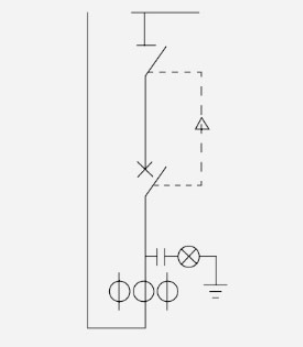

○ Schéma 1
CL650 mm
◆Základné príslušenstvo
▶Spínač záťaže
▶Oddeľovací spínač s dvomi stanicami
▶Merač živého zobrazenia
▶Štandardná prípojnica
▶Ovládacie držadlo
▶Kontaktujte prípojnicu
◇ voliteľné príslušenstvo
▶Elektrický pohon
▶Digitálny indikačný prístroj
▶Ukazovateľ elektromagnetického zámku s jednosmerným napájaním
▶Mechanické blokovanie tri v dvoch
▶On-line monitorovanie zvodiča Nízkonapäťová komora
▶Digitálny indikačný prístroj
▶Pasívna ochrana
▶Vyvýšenie sedadla
▶Usmerňovací modul
▶Nízkonapäťová komora
▶Dva v jednom mechanická bleskoistka s blokovaním
▶Napájanie jednosmerným prúdom (12h-24Ah) ukazovateľ prístroja elektromagnetický zámok zdvíhacie sedadlo
PTC 500 mm
◆Základné príslušenstvo
▶Spínač záťaže
▶Trojpolohový odpojovač živého zobrazenia v prevádzke štandardnej zbernice
▶držať Napäťový transformátor
▶Trubková poistka PT
▶Káblová zástrčka (vrátane kábla)
◇ voliteľné príslušenstvo
▶Elektrický pohon
▶Digitálny indikačný prístroj
▶Ukazovateľ elektromagnetického zámku s jednosmerným napájaním
▶Tri v dvoch mechanické blokovanie On-line monitorovanie zvodiča
▶Nízkonapäťová komora
▶Digitálny indikačný prístroj
▶Pasívna ochrana
▶Zvýšenie sedadla Modul usmerňovača
▶Nízkonapäťová komora
▶Mechanický blokovací nástroj dva v jednom
▶Napájanie jednosmerným prúdom (12h-24Ah) elektromagnetický zámok ukazovateľa prístroja
▶Vyvýšenie sedadla

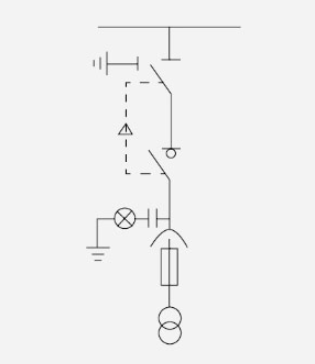

PTi500 mm
◆Základné príslušenstvo
▶Trojpolohový odpojovací spínač
▶Nabitý displej
▶Štandardný autobus
▶Ovládacie držadlo
▶Napäťový transformátor
▶Trubková poistka PT
▶Káblová zástrčka (vrátane kábla)
◇ voliteľné príslušenstvo
▶Elektrický pohon
▶Digitálny indikačný prístroj
▶Ukazovateľ elektromagnetického zámku s jednosmerným napájaním
▶Mechanické blokovanie tri v dvoch
▶On-line monitorovanie zvodiča
▶Nízkonapäťová komora
▶Digitálny indikačný prístroj
▶Pasívna ochrana
▶Vyvýšenie sedadla
▶Usmerňovací modul
▶Nízkonapäťová komora
▶Dva v jednom mechanická blokovacia poistka
▶Napájanie jednosmerným prúdom (12h-24Ah) elektromagnetický zámok ukazovateľa prístroja
▶Vyvýšenie sedadla

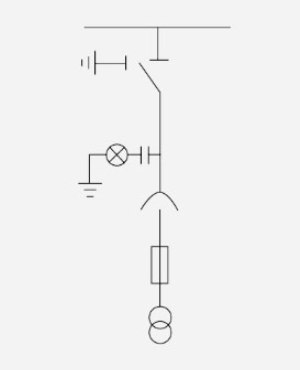

PT 500 mm
◆Základné príslušenstvo
▶Nabitý displej
▶Štandardný autobus
▶Napäťový transformátor
▶Trubková poistka PT
▶Káblová zástrčka (vrátane kábla)
◇ voliteľné príslušenstvo
▶Elektrický pohon
▶Digitálny indikačný prístroj
▶Ukazovateľ elektromagnetického zámku s jednosmerným napájaním
▶Mechanické blokovanie tri v dvoch
▶On-line monitorovanie zvodiča
▶Nízkonapäťová komora
▶Digitálny indikačný prístroj
▶Pasívna ochrana
▶Vyvýšenie sedadla
▶Usmerňovací modul
▶Nízkonapäťová komora
▶Dva v jednom mechanická blokovacia poistka
▶Napájanie jednosmerným prúdom (12h-24Ah) elektromagnetický zámok ukazovateľa prístroja
▶Vyvýšenie sedadla
PTS500
◆Základné príslušenstvo
▶Napäťový transformátor
▶Trubková poistka PT
▶Káblová zástrčka (vrátane kábla)
◇ voliteľné príslušenstvo
▶Blesková poistka
▶On-line monitorovanie zvodiča
▶Napájanie jednosmerným prúdom (12h-24Ah)
▶Nízkonapäťový komorový ukazovateľ
▶Elektromagnetický zámok digitálneho displeja prístroja
▶Vyvýšenie sedadla

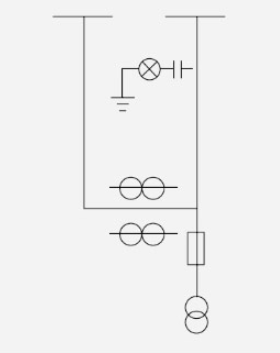

M 650 mm
◆Základné príslušenstvo
▶Nabitý displej
▶Dlhý a krátky autobus
▶Prestupný autobus
▶Napäťový transformátor
▶Trubková dávkovacia nádrž PT
▶Napäťový transformátor
◇ voliteľné príslušenstvo
▶Nízkonapäťový komorový ukazovateľ
▶Elektromagnetický zámok digitálneho displeja prístroja
▶Vyvýšenie sedadla
▶Regulátor teploty a vlhkosti
Poznámka: Ak je pred PT pridaný kladný odpojovač, šírka skrine by sa mala zmeniť na 1000 mm a ostatné rozmery zostanú nezmenené.
○ Schéma 2
C 420 mm
◆Základné príslušenstvo
▶Trojpolohový odpojovací spínač
▶Nabitý displej
▶Štandardný autobus
▶Ovládacie držadlo
▶Spínač záťaže
◇ voliteľné príslušenstvo
▶Elektrický pohon bleskoistka
▶Komplexné poistenie
▶Digitálny indikačný prístroj
▶Elektromagnetický zámok DC napájania
▶Transformátor s nulovou sekvenciou
▶Indikátor poruchy (s meraním teploty) ukazovateľ ▶Online monitorovanie zvodiča
▶Pasívna ochrana
▶Vyvýšenie sedadla
▶Usmerňovací modul
▶Priechodný transformátor prúdu
▶Indikátor poruchy EKL-4
▶Nízkonapäťová komora
▶Mechanické blokovanie dva v jednom
▶Uzávierka uzemnenia prívodného vedenia
▶Mechanické blokovanie tri v dvoch
▶Káblové príslušenstvo

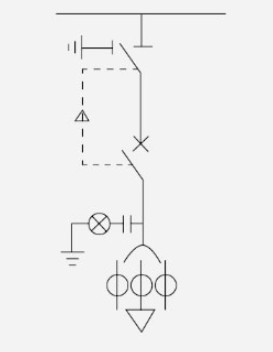

V 420 mm
◆Základné príslušenstvo
▶3polohový odpojovač
▶Nabitý displej
▶Štandardná prípojnica
▶Ovládacie držadlo
▶Istič
▶CT
◇ voliteľné príslušenstvo
▶Elektrický pohon
▶Uhýbacie zariadenie
▶Komplexné poistenie
▶Digitálny indikačný prístroj
▶Elektromagnetický zámok DC napájania
▶Transformátor s nulovou sekvenciou
▶Ukazovateľ poruchy (s meraním teploty).
▶On-line monitorovanie zvodiča
▶Pasívna ochrana
▶Vyvýšenie sedadla
▶Usmerňovací modul
▶Priechodný transformátor prúdu
▶Indikátor poruchy EKL-4 Nízkonapäťová komora
▶Mechanické blokovanie dva v jednom
▶Uzávierka uzemnenia prívodného vedenia
▶Mechanické blokovanie tri v dvoch
▶Káblové príslušenstvo
V 650 mm
◆Základné príslušenstvo
▶Dvojpolohový odpojovací spínač
▶Nabitý displej
▶Štandardný autobus
▶Istič ovládacej rukoväte
▶Transformátor prúdu
▶Pripojovacia zbernica
◇ voliteľné príslušenstvo
▶Elektrický pohon
▶Komplexné poistenie
▶Nízkonapäťová komora
▶Mechanické blokovanie dva v jednom
▶Mechanické blokovanie tri v dvoch
▶Ukazovateľ jednosmerného napájania
▶Digitálny indikačný prístroj
▶Vyvýšenie sedadla
▶Usmerňovací modul pasívnej ochrany
▶Elektromagnetický zámok

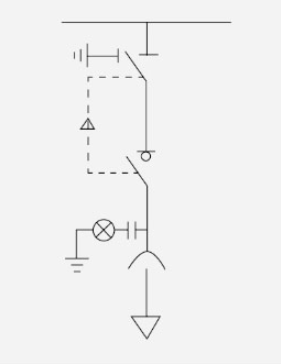

○ Schéma 3
DI 420 mm
◆Základné príslušenstvo
▶Nabitý displej
▶Štandardná prípojnica
◇ voliteľné príslušenstvo
▶Istič káblového príslušenstva
▶On-line monitorovanie zvodiča
▶Indikátor poruchy EKL-4 (s meraním teploty) ▶Elektromagnetický zámok
▶Vyvýšenie sedadla

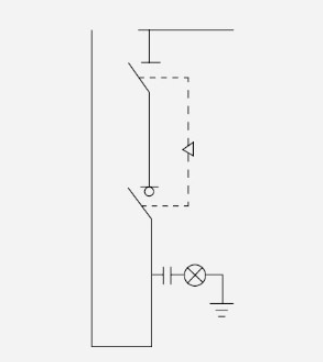

DI 420 mm
◆Základné príslušenstvo
▶Nabitý displej
▶Štandardná prípojnica
▶Ovládacie držadlo
▶2polohový odpojovač
◇ voliteľné príslušenstvo
▶Nízkonapäťová komora
▶Mechanické blokovanie dva v jednom
▶Mechanické blokovanie tri v dvoch
▶Zdvíhacie sedadlo s elektromagnetickým zámkom

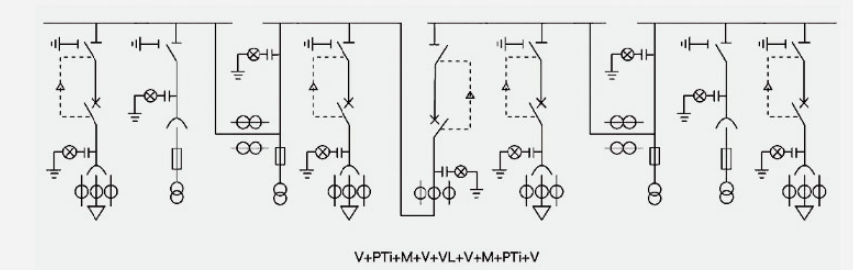

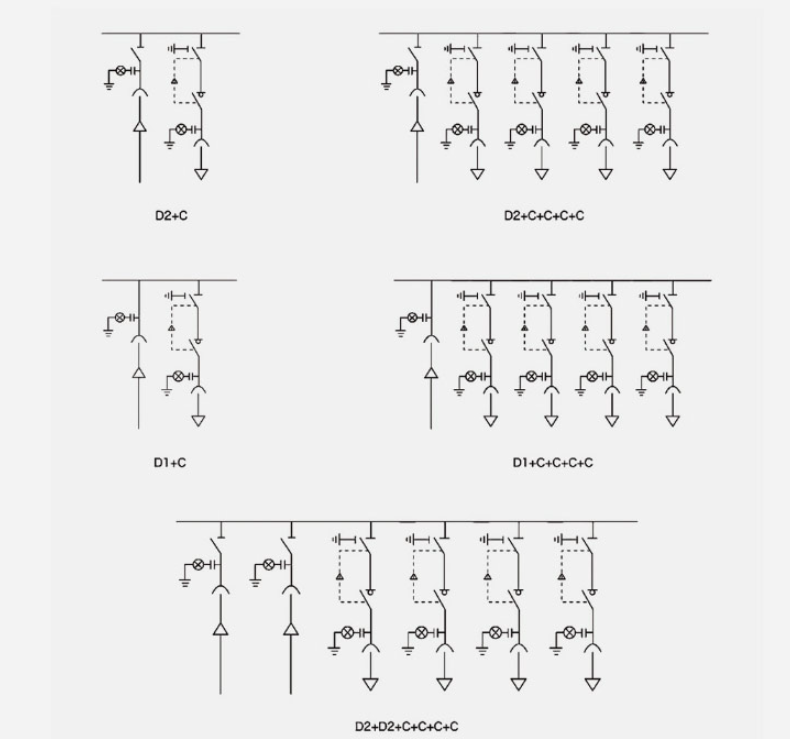

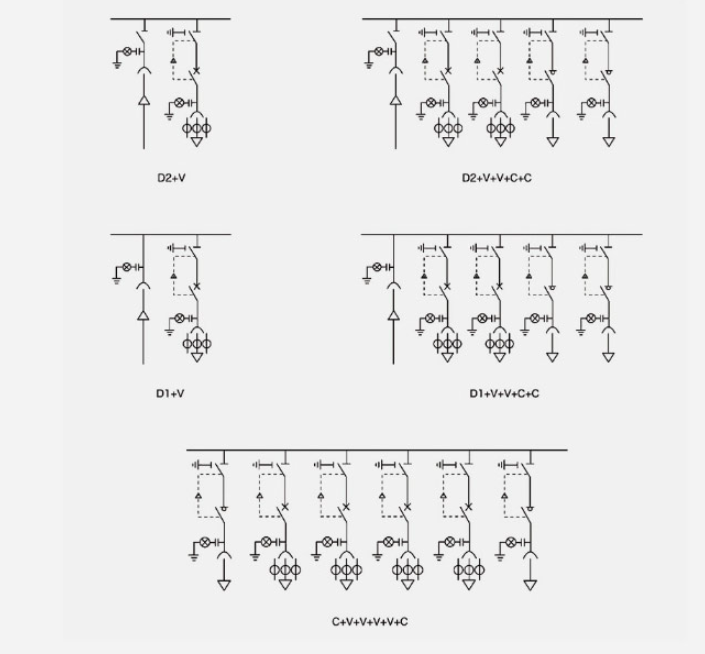

●Typická kombinácia schém 1
Poznámka: Vyššie uvedená typická kombinovaná referenčná schéma môže byť kombinovaná rôznymi spôsobmi podľa potrieb používateľov.
Typická kombinácia schém 2
Poznámka: Vyššie uvedená typická kombinovaná referenčná schéma môže byť kombinovaná rôznymi spôsobmi podľa potrieb používateľov.
Schéma segmentácie ATS
● Návod na obsluhu spínača

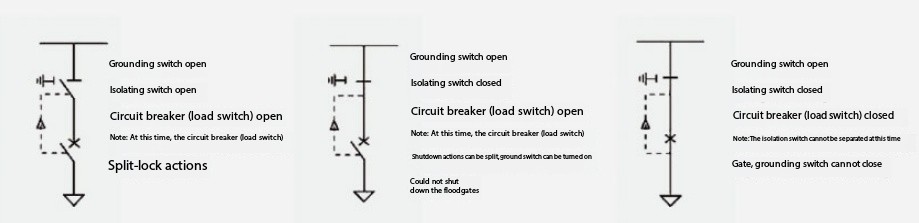

Poloha, stav a blokovanie spínača
Prevádzkové kroky:
Prenos sily:Zaveste (zatvorte) horné a dolné dvierka pomocou ističa (spínač záťaže) → uzemňovací spínač s izolačným spínačom → istič (spínač záťaže) s prenosom energie je dokončený.
Prerušenie napájania:Istič (spínač záťaže) → odpojovač → uzemňovač → istič (spínač záťaže) je odpojený (otvorený) a dvere sú zatemnené.
● Pokyny na inštaláciu

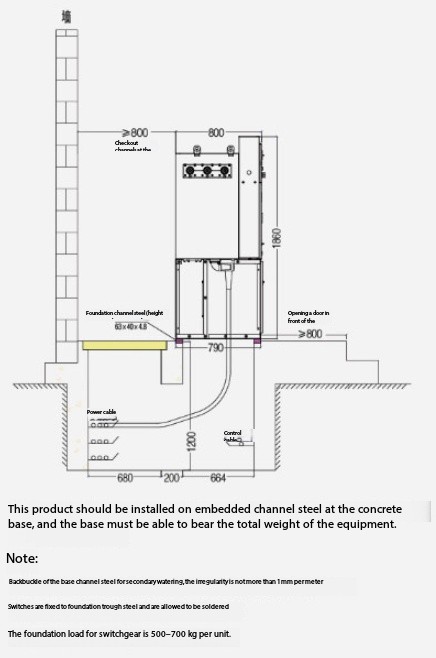

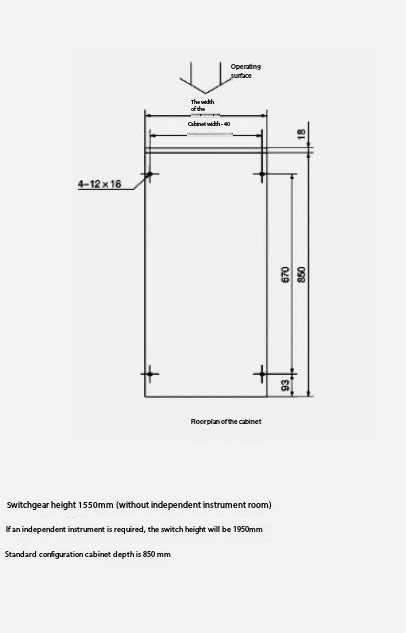

◆Základ a celkové rozmery
◆Skriňa a celkové rozmery inštalácie
