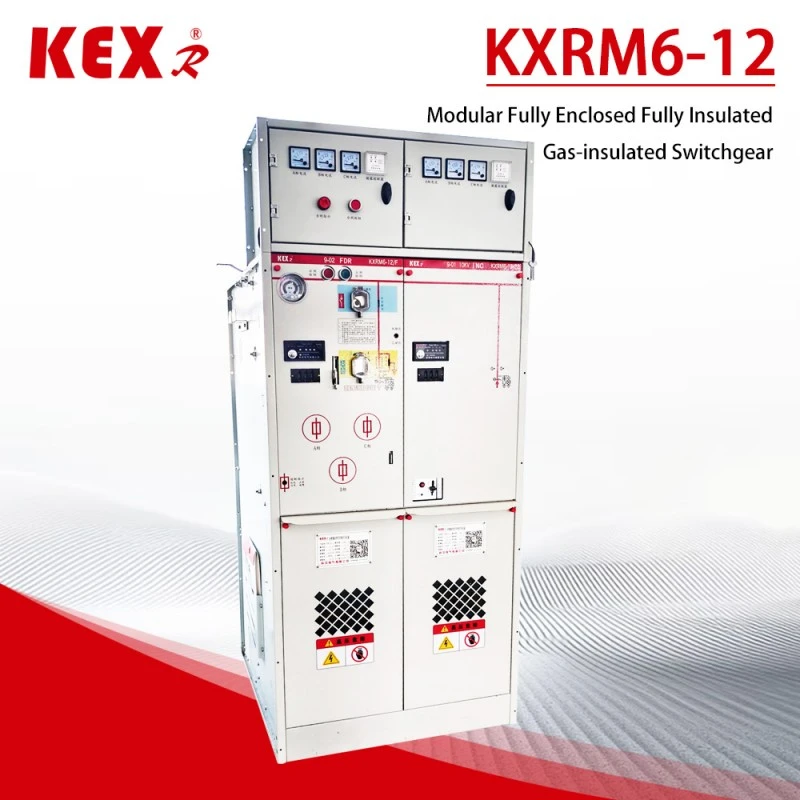

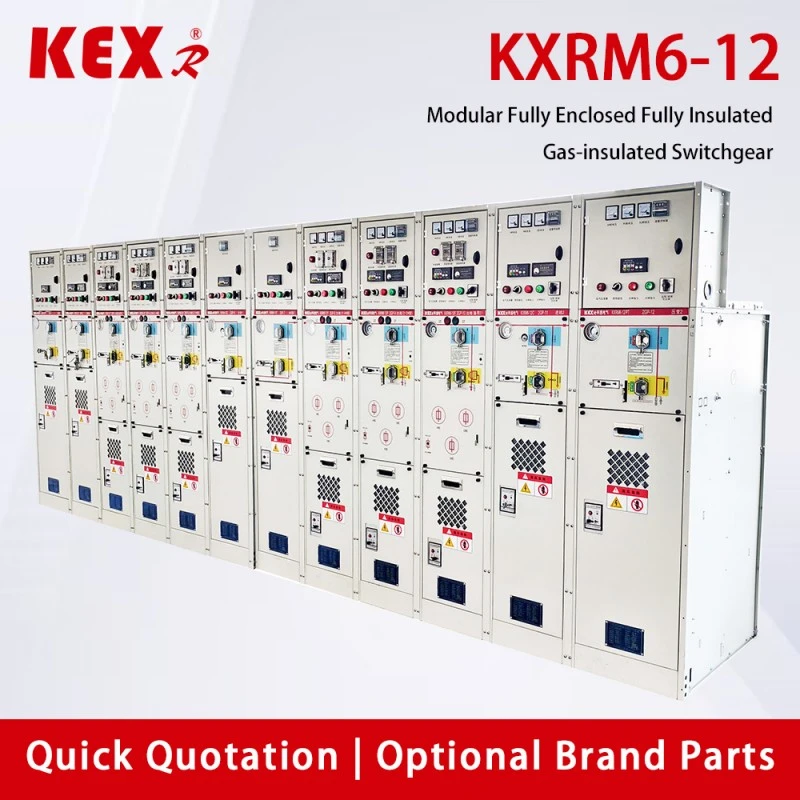

GIS jednotka

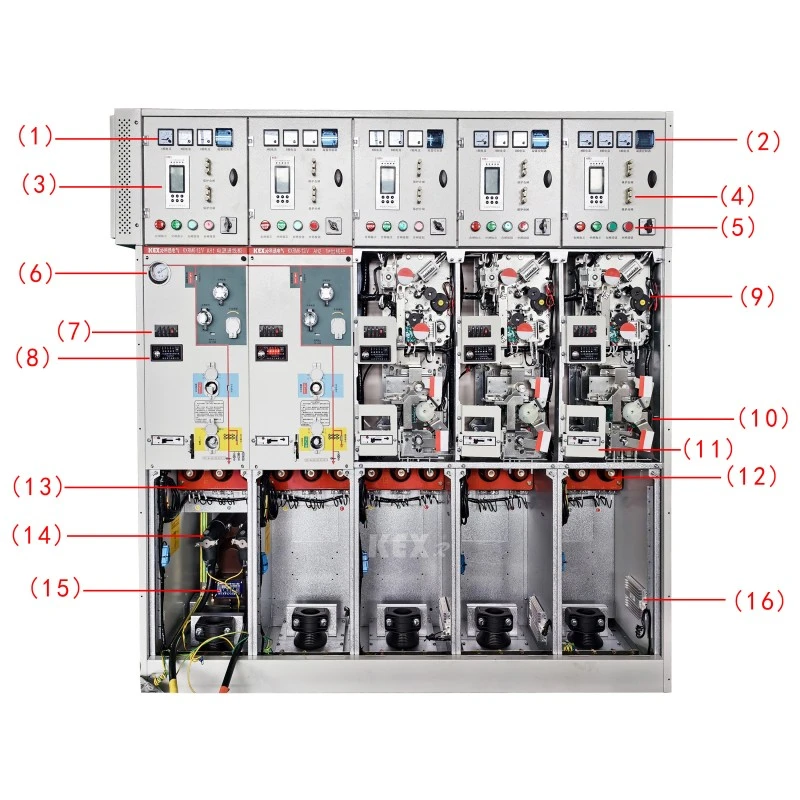

●Komponenty

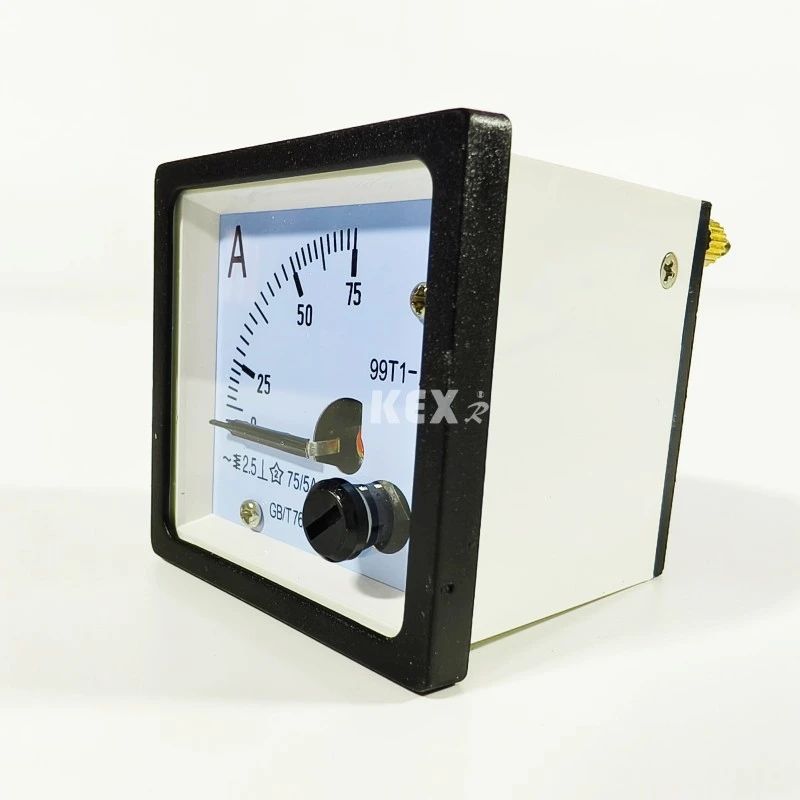

1.Ampérmeter

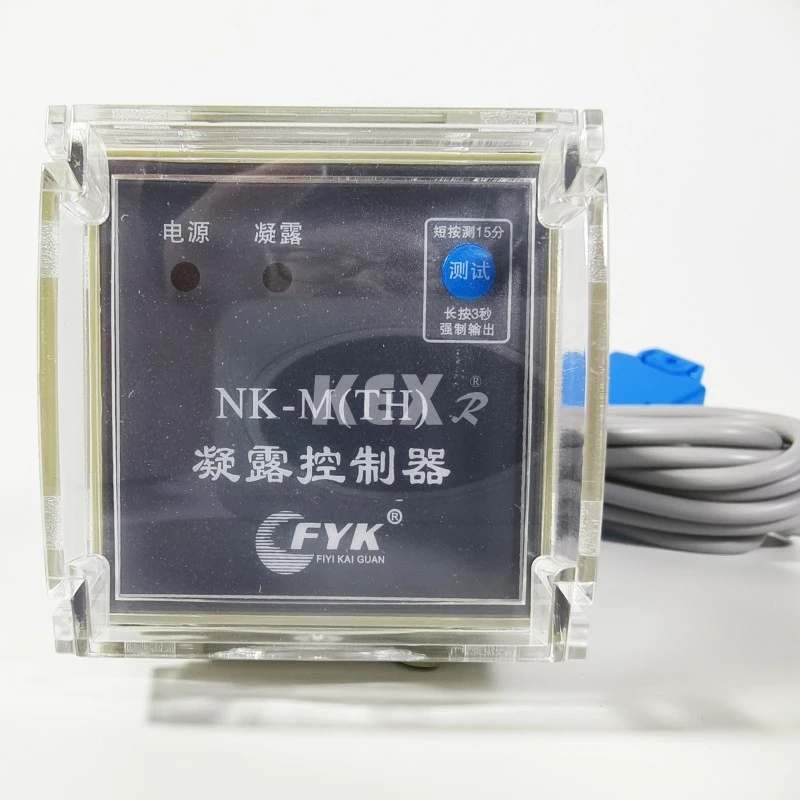

2. Regulátor kondenzácie

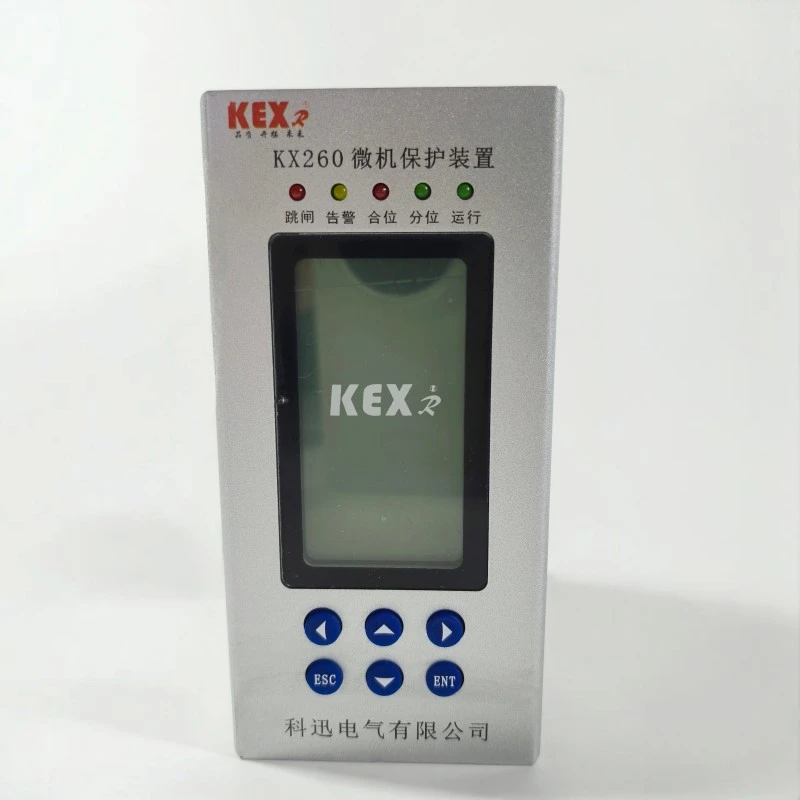

3.Zariadenie na ochranu mikropočítača

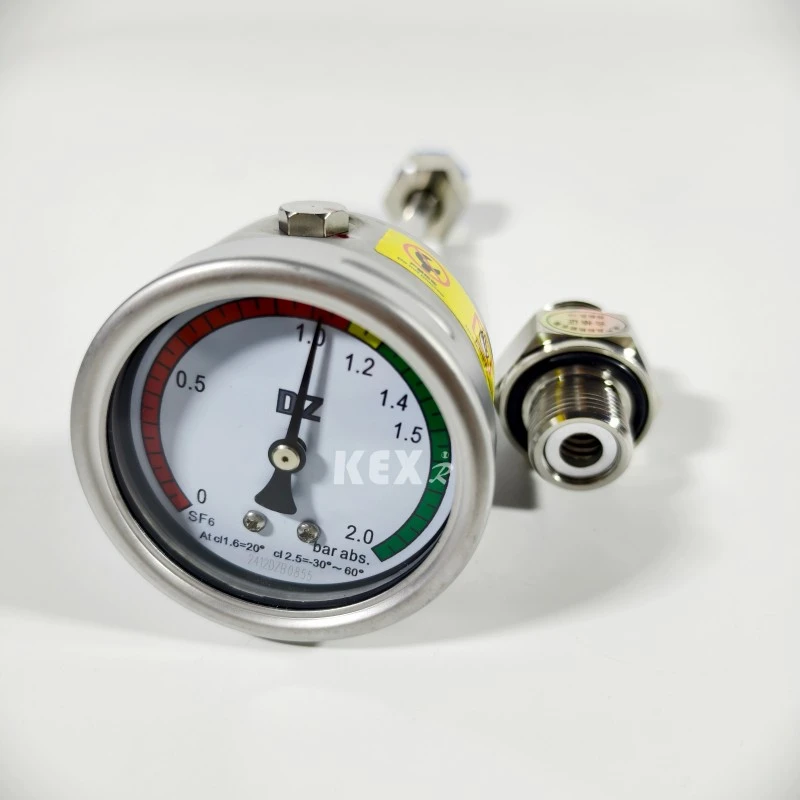

6 .Barometer

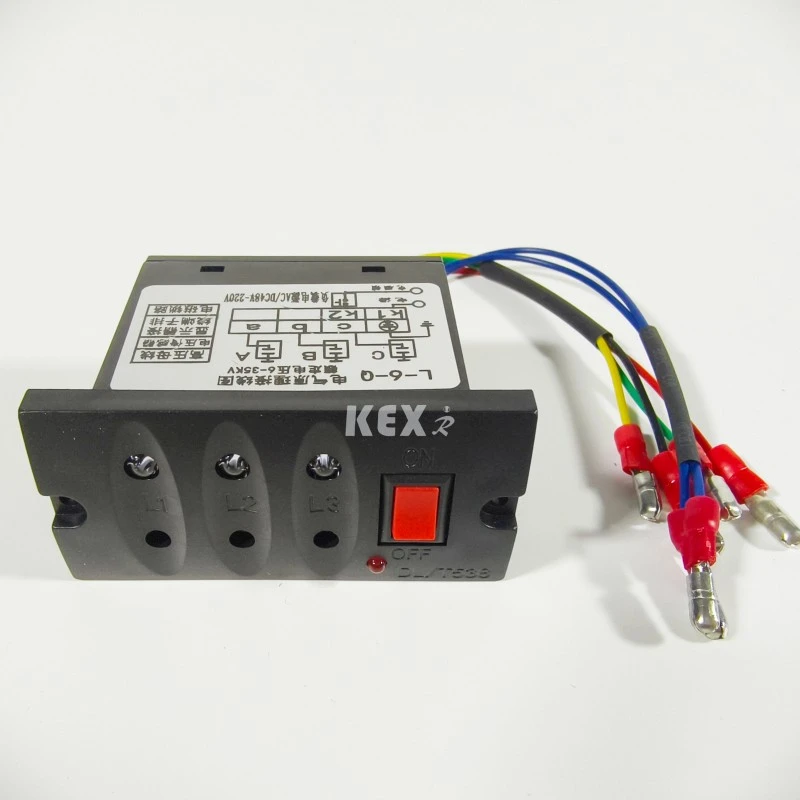

7.Nabitý displej

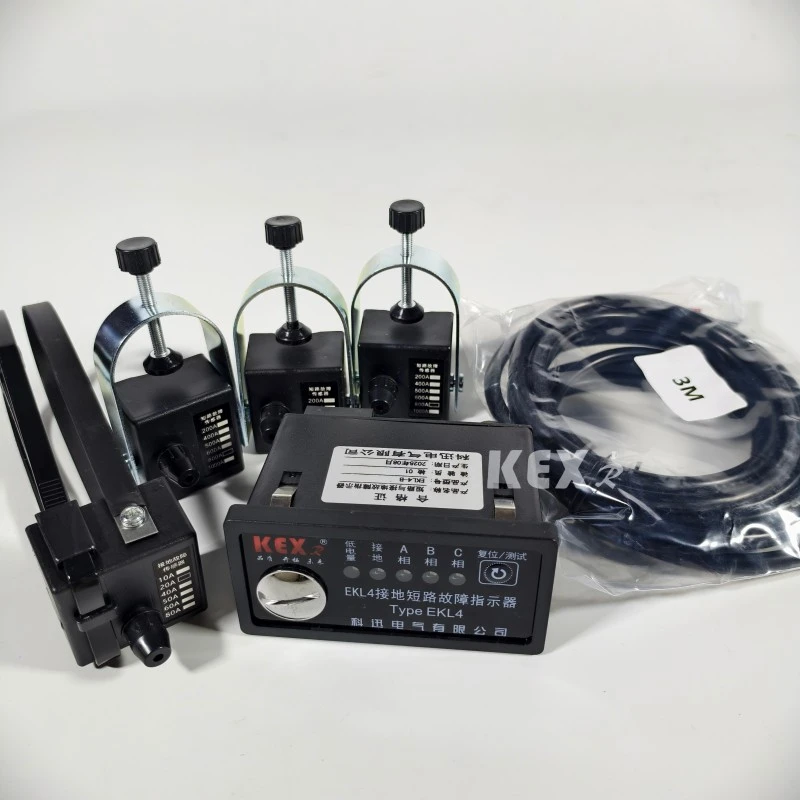

8. Indikátor poruchy

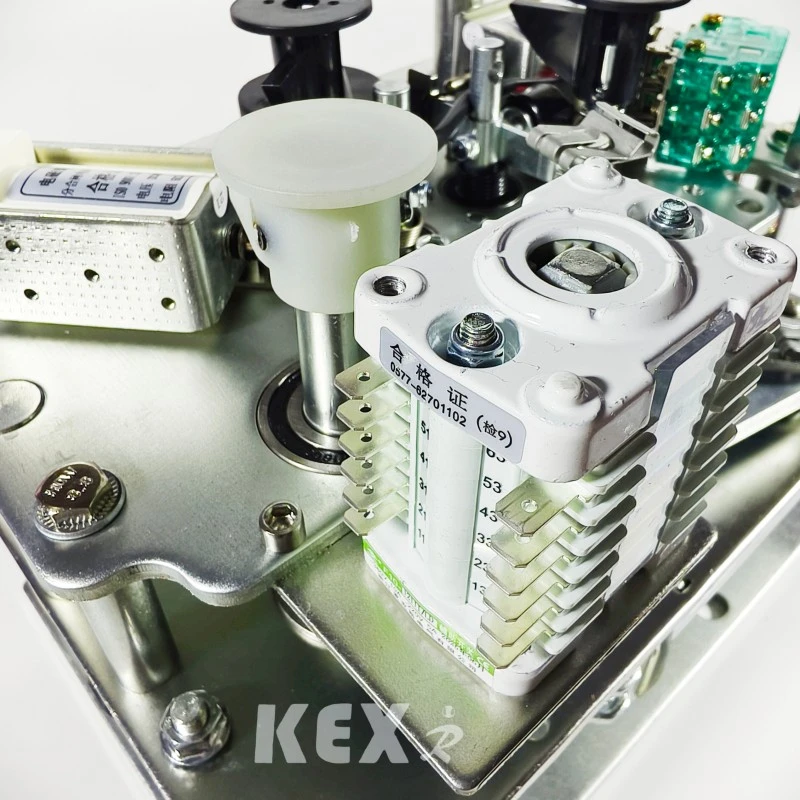

9. Elektrický ovládací mechanizmus

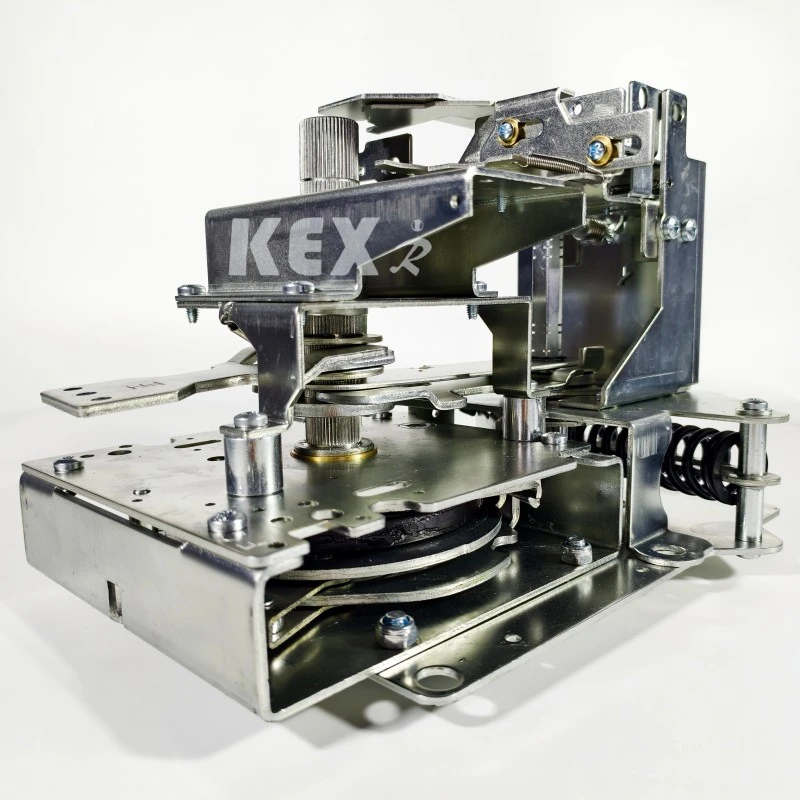

10. Manuálny ovládací mechanizmus

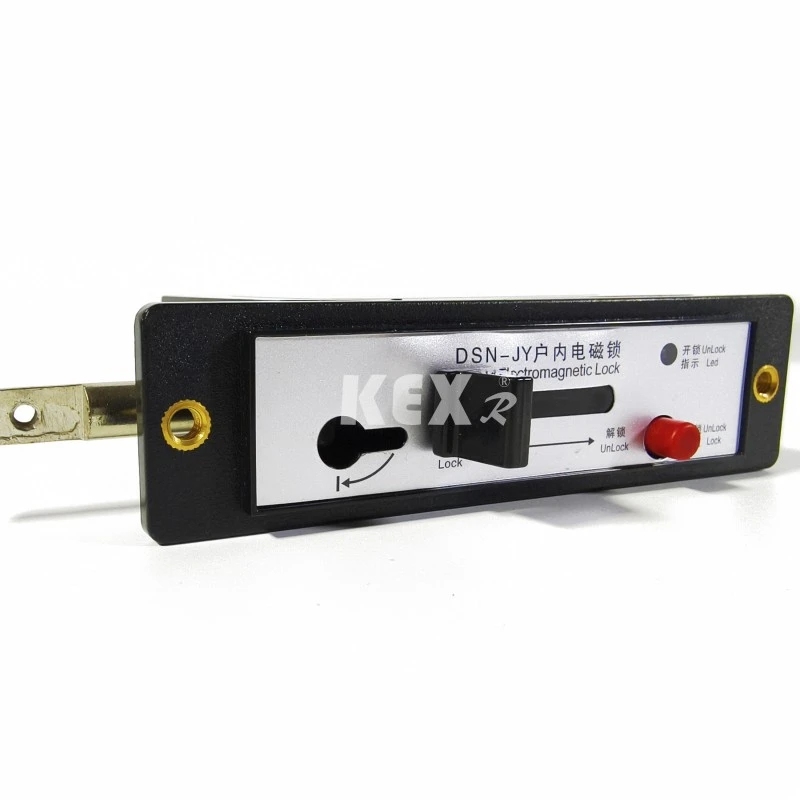

10. Elektromagnetický zámok

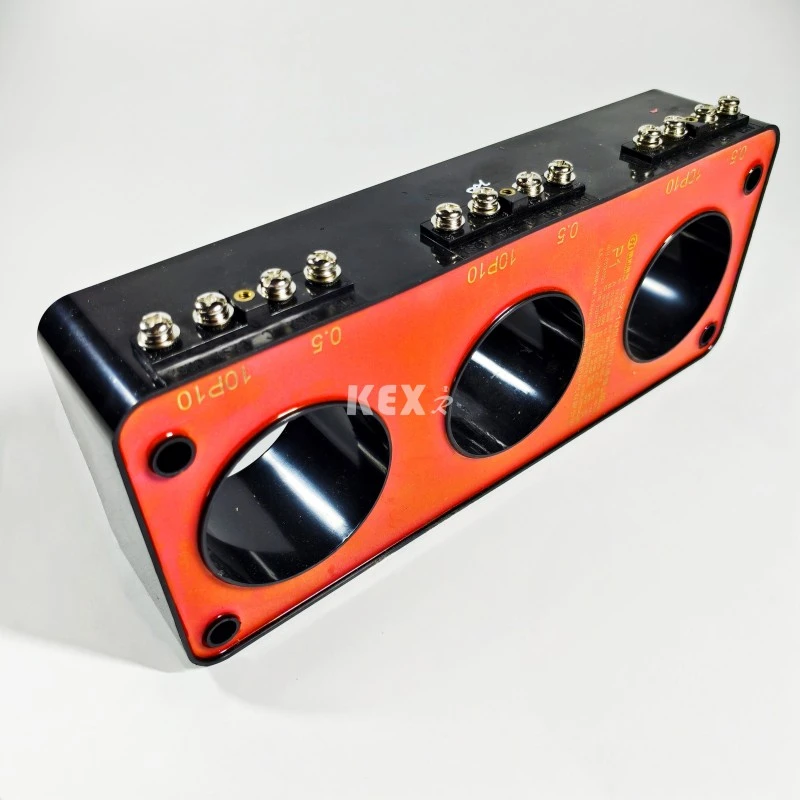

12-13. Prúdový transformátor

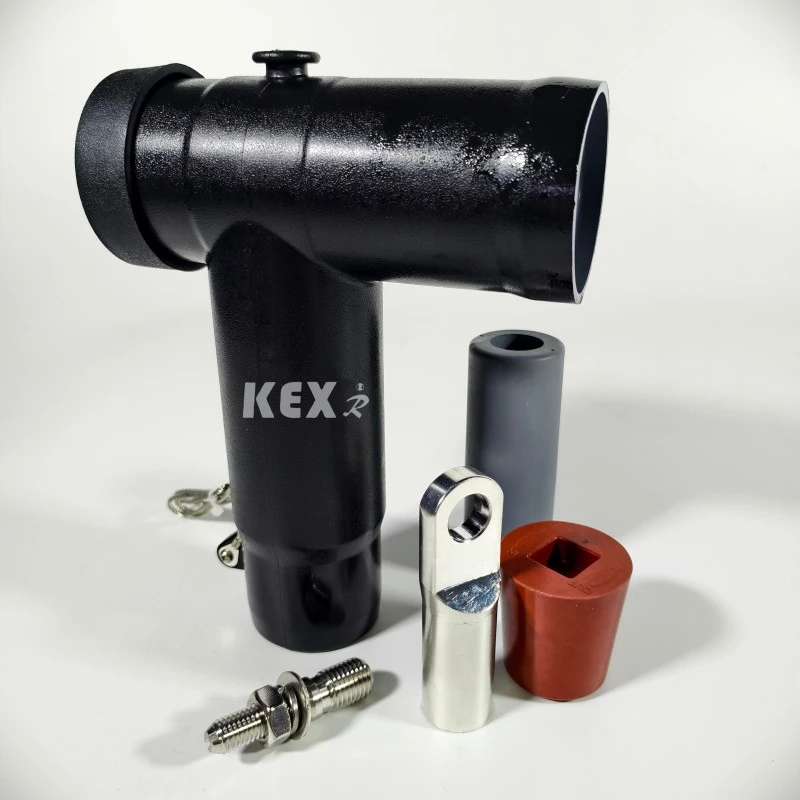

14.Zástrčka kábla

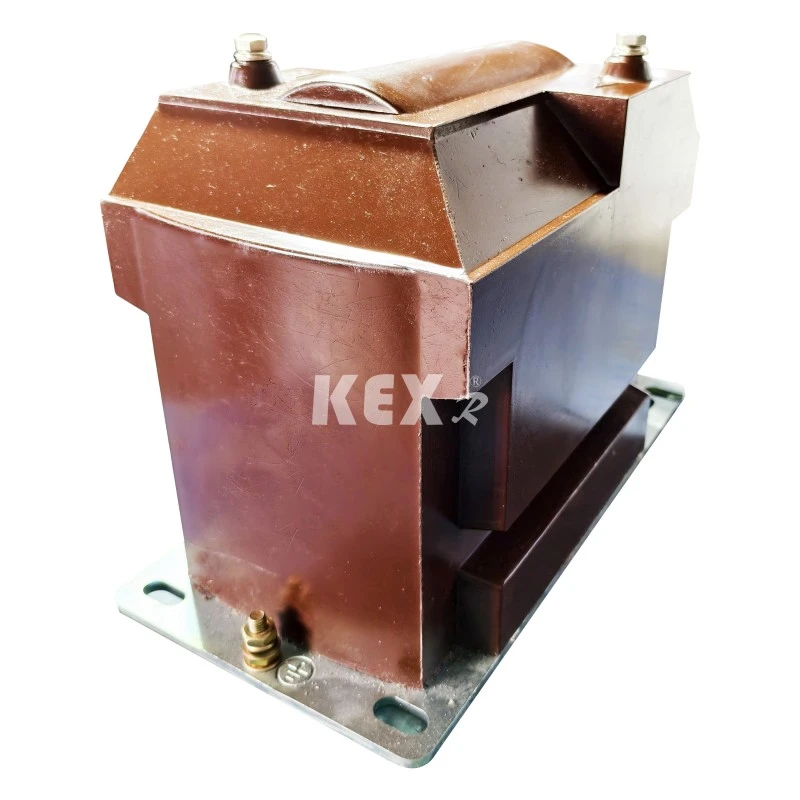

15.Napäťový transformátor

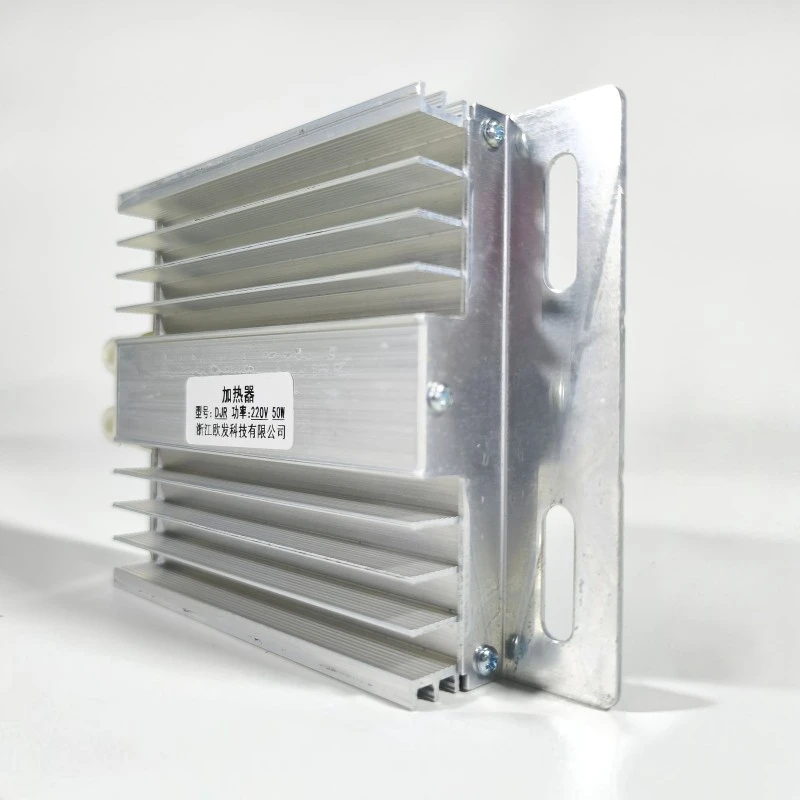

16 .Vyhrievacia platňa z hliníkovej zliatiny

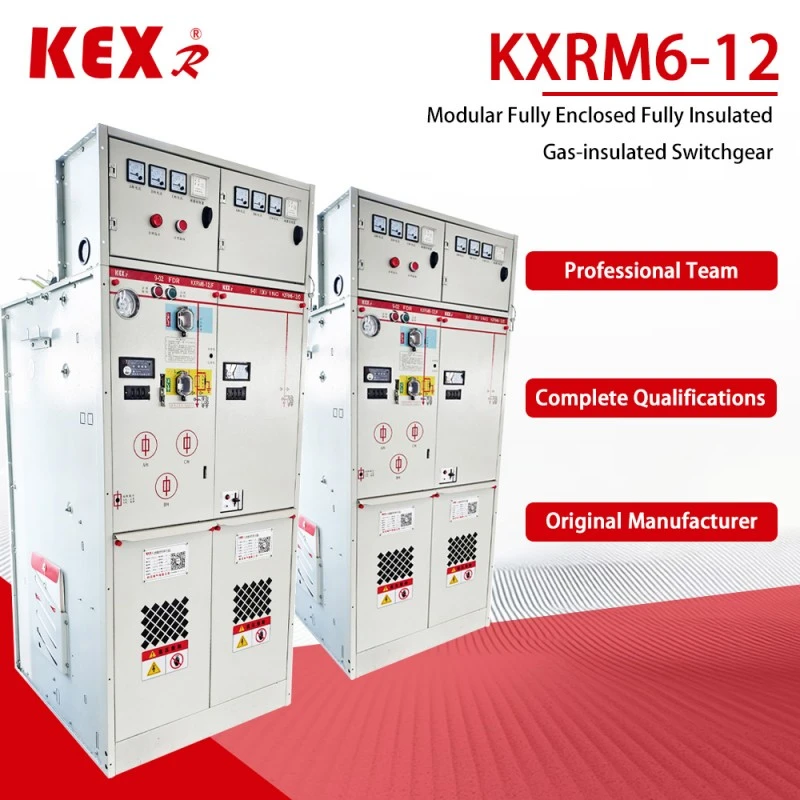

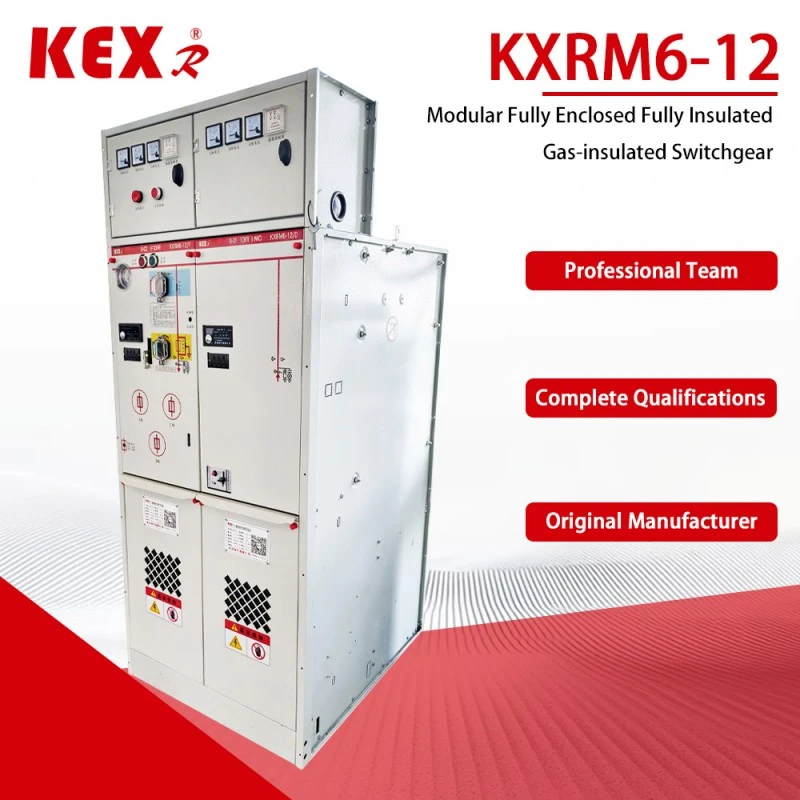

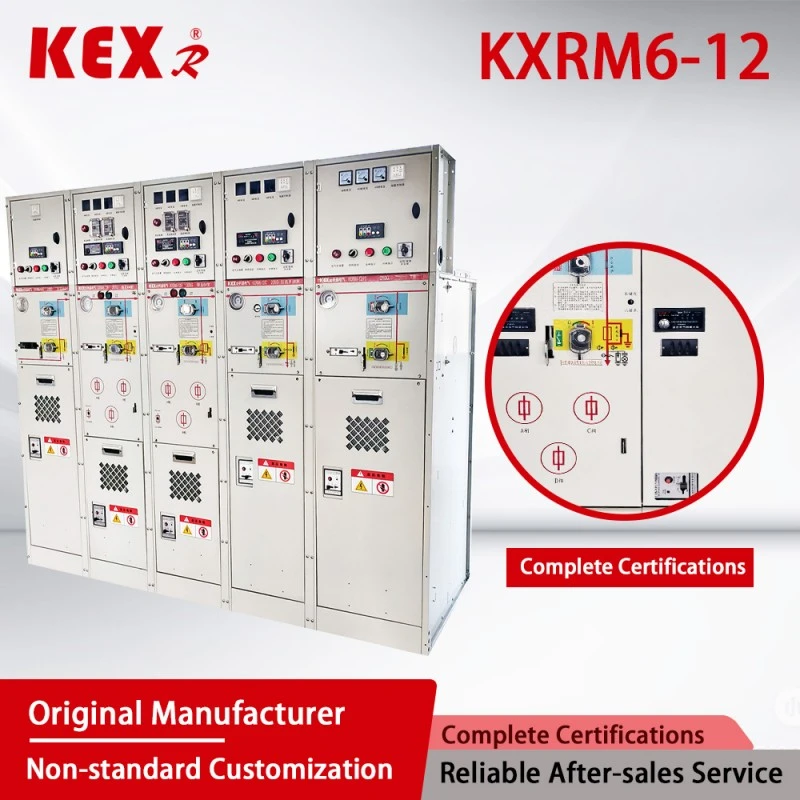

●KXRM6-12 GIS jednotka Podmienky používania

Teplota: +40 ℃ ~ -40 ℃

Nadmorská výška: menej ako 1000 m

Scéna: vlhkosť, prach, polarizácia soli, míny a iné prostredia.

Krátkodobé ponorenie do vody do 24 hodín nemá vplyv na použitie.

Poznámka: Ak je nadmorská výška vyššia, uveďte konkrétnu nadmorskú výšku.

● Štandardy jednotky GIS

Jednotka KXRM6-12 GIS spĺňa nižšie uvedené štandardy

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 atď...

GB3804, GB3906, GB11022 atď...

● Hlavné výhody GIS jednotky ◆ Plyn SF6 v KXRM 6-12 typu GIS Jednotka sa používa ako zhášacie a izolačné médium oblúka.

◆ Jednotka spínača je úplne utesnená a izolovaná; Prípojnice, spínače a živé časti sú úplne uzavreté v plášti z nehrdzavejúcej ocele.

◆ Dutina je naplnená plynom 1,4 baru SF6 a úroveň ochrany dosahuje IP67: celé zariadenie spínača je úplne neovplyvnené vonkajšími podmienkami prostredia, čo môže zabezpečiť normálnu prevádzku spínača aj v extrémnych prípadoch, ako je krátkodobé ponorenie do vody, a výrobok je bezúdržbový.

◆ Spínacia jednotka má dokonalé „päťzábranové“ blokovacie zariadenie, ktoré úplne eliminuje výpadky obsluhy a zariadení, ktoré môžu byť spôsobené nesprávnou obsluhou človeka.

◆ Všetky spínacie jednotky majú spoľahlivé bezpečné kanály na uvoľnenie tlaku, ktoré môžu zaistiť osobnú bezpečnosť obsluhy aj v extrémnych prípadoch.

◆ Jednotka sa delí na kombináciu pevných jednotiek a kombináciu jednotiek s možnosťou rozšírenia.

◆ Jednotka zvyčajne vstupuje a vystupuje spredu a môže byť tiež predĺžená alebo predĺžená zboku podľa rôznych montážnych polôh.

◆ Veľkosť jednotky je vhodná na inštaláciu a môže byť vhodná na miesta s úzkym priestorom a zlými podmienkami prostredia.

◆ Jednotka môže byť vybavená elektrickými, diaľkovým ovládaním a monitorovacími zariadeniami podľa rôznych potrieb užívateľov.

● Hlavne tabuľka technických parametrov

POZNÁMKA¹:Závisí od menovitého prúdu poistky

POZNÁMKA²:Závisí od vysokonapäťovej poistky

● Každý modul GIS jednotky má nasledujúcu konfiguráciu

▶D Konfigurácia jednotky Štandardnú konfiguráciu a charakteristiky nájdete v časti „Modul na pripojenie kábla bez uzemňovacieho noža“.

▶Konfigurácia jednotky C Štandardnú konfiguráciu a charakteristiky nájdete v časti „Modul spínania záťaže“.

▶F Konfigurácia jednotky Štandardnú konfiguráciu a charakteristiky nájdete v časti „Modul vákuového spínača“.

Štandardná kombinácia GIS jednotky KX-RM6 môže poskytnúť aj nasledujúce konfigurácie

▶Indikátor kapacitného napätia vstupnej priechodky

▶Každá plynová komora je vybavená manometrom na kontrolu hustoty SF6.

▶Zdvíhacie oko

▶Ovládacie držadlo

Príklad:

□ Modul C spínača záťaže

○ Štandardná konfigurácia a funkcie

▶Prípojnica 630a

▶Trojpolohový spínač záťaže/uzemnenia

▶Trojpolohový jednopružinový pohon s dvomi nezávislými záťažovými spínačmi a ovládacími hriadeľmi uzemňovacieho spínača.

▶Indikácia polohy spínača záťaže a spínača uzemnenia

▶Horizontálne výstupné puzdro vpredu, puzdro skrutiek série 630A 400.

▶Kapacitný indikátor napätia na indikáciu elektrifikácie priechodky

▶Pre všetky spínacie funkcie je vhodné na RMU nainštalovať visiaci zámok.

▶Merač tlaku plynu SF6 (iba jeden v každej nádobe na plyn SF6)

▶Uzemňovacia prípojnica

▶Zablokovanie medzi uzemňovacím spínačom a predným RMU káblovej miestnosti

○ Voliteľné konfigurácie a funkcie

▶Vyhradené predĺženie zbernice

▶Externá zbernica

▶Elektrický pohon záťažového spínača 24V/48V/110V/220V; AC 110V/220V;

▶Indikátor skratu a zemného spojenia Merací kruhový prúdový transformátor a ampérmeter

▶Merací prstencový transformátor prúdu a merač watthodín

▶Na priechodku kábla možno namontovať bleskozvod alebo dvojitú káblovú hlavu.

▶Zablokovanie kľúčom Uzamknutie uzemnenia pod napätím prívodného vedenia (uzamknutie uzemňovacieho spínača, keď je priechodka pod napätím) AC/DC 110 V/220 V. pomocný kontakt

▶Poloha spínača záťaže 2NO+2NC, poloha uzemňovacieho spínača 2NO+2NC, manometer 1NO so signálom a zhášač oblúka 1NO so signálnym kontaktom.

▶Sekundárne zariadenie je možné nainštalovať

▶Komora sekundárneho vedenia v hornej časti jednotky spínača, skrinka nízkeho napätia v hornej časti jednotky spínača.

□ Kombinovaný spínač záťaže a poistka Modul F

○ Štandardná konfigurácia a funkcie

▶Prípojnica 630a

▶Trojpolohový spínač záťaže, prvý koniec poistky je mechanicky spojený s uzemňovacím spínačom na konci poistky.

▶Trojpolohový pružinový pohon s dvomi nezávislými záťažovými spínačmi a ovládacími hriadeľmi uzemňovacieho spínača.

▶Indikácia polohy spínača záťaže a spínača uzemnenia

▶Poistkový valec

▶Poistka je umiestnená vodorovne.

▶Indikácia vypnutia poistky Horizontálna výstupná priechodka vpredu, zásuvná priechodka série 200 200A.

▶Kapacitný indikátor napätia na indikáciu elektrifikácie priechodky

▶Pre všetky spínacie funkcie je vhodné na RMU nainštalovať visiaci zámok.

▶Merač tlaku plynu SF6 (iba jeden v každej nádobe na plyn SF6)

▶Uzemňovacia prípojnica

▶Parametre poistky pre ochranu transformátora sú 12KV, max 125A, 24KV a max 63A.

▶Zablokovanie medzi uzemňovacím spínačom a predným RMU káblovej miestnosti.

○ Voliteľné konfigurácie a funkcie

▶Vyhradené predĺženie prípojnice

▶Externá zbernica Motor pre prevádzku záťažového spínača 24V/48V DC 110V/220V DC/AC.

▶Paralelná vypínacia cievka 24V/48V DC 110V/220V DC/AC.

▶Paralelná uzatváracia cievka 24V/48V DC 110V/220V DC/AC.

▶Merací prstencový prúdový transformátor a ampérmeter Merací prstencový prúdový transformátor a merač watthodín

▶Uzemnenie pod napätím prívodného vedenia (uzamknutie uzemňovacieho spínača, keď je priechodka pod napätím) AC/DC 110 V/220 V. pomocný kontakt

▶Poloha uzavretia záťaže 2NO+2NC, poloha uzemňovacieho spínača 2NO+2NC, prepálenie poistky 1NO, tlakomer 1NO so signálom a zhášač oblúka 1NO so signálnym kontaktom.

▶Sekundárne zariadenie je možné nainštalovať do komory sekundárneho vedenia v hornej časti jednotky spínača a skrinky nízkeho napätia v hornej časti jednotky spínača.

□ Modul merača M

○ Štandardná konfigurácia a funkcie

▶12KV dávkovacia jednotka

▶2 prúdové transformátory

▶2 napäťové transformátory

▶6ks vývodiek série 400 sa používa na pripojenie flexibilnej predĺženej externej zbernice GSFR6-12 s horným vstupom a spodným výstupom.

▶Lamač na ochranu PT

▶Nízkotlaková zložka 1 voltmeter s prepínačom, 1 ampérmeter s prepínačom, šírka x výška x hĺbka =696×1806×820 mm.

○ Voliteľné konfigurácie a funkcie

▶3 prúdové transformátory

▶3 napäťové transformátory bleskoistka

▶Indikátor kapacitného napätia na indikáciu nabitia RMU

▶Nízkotlakový komponent: 1 merač výkonu, 1 merač jalového výkonu.

□ Modul VCB CB

○Štandardná a voliteľná konfigurácia a funkcie

▶Blesková poistka sa inštaluje na prívodný kábel prípojnice 1250a/630a.

▶Vákuový istič na ochranu vedenia 1250a/630a

▶Transformátor prúdu

▶Vákuový istič VD4X0 elektricky ovládaný 10VDC

▶Napäťový transformátor

▶Elektrická prevádzka UXO, horného trojpolohového odpojovacieho/uzemňovacieho spínača vákuového ističa. ▶Ochranná a riadiaca jednotka REF542plus (s ochranným CT)

▶ Vypínacia cievka 110V/220V DC

▶Uzatváracia cievka 110V/220VDC

▶Vodorovne vpredu usporiadané skrutkové puzdro výstupnej objímky 1250A/630A série 400.

▶Rezervované predĺženie zbernice kapacitného indikátora napätia 1250A/630A na indikáciu napätia priechodky

▶Manometer plynu SF6 (iba jeden v každej plynovej nádobe SF6) Šírka x výška x hĺbka = 696× 1806× 781 mm. ▶Sekvencia zapnutia a vypnutia: O-0,3s-CO-180s-CO.

▶Snímač tlaku plynu

□ Voliteľné príslušenstvo

1. Pomocný kontakt Všetky spínače záťaže a ističe môžu byť vybavené 2NO+2NC indikujúcim polohu spínača. Paralelná vypínacia cievka (AC alebo DC) môže byť inštalovaná na transformátorovom spínači a ističi a nízkonapäťový ovládací prvok je umiestnený za predným RMU.

2. Indikácia napätia Kapacitný indikátor napätia ukazuje, či je priechodka nabitá alebo nie a zásuvka na nej môže byť použitá pre jadrovú fázu.

3. Indikátor skratu a poruchy uzemnenia Na uľahčenie lokalizácie poruchy môže byť modul káblového spínača vybavený indikátormi skratu a poruchy uzemnenia pre jednoduchú detekciu poruchy.

4. Elektrická prevádzka Ide o štandardnú schému ručného ovládania mechanizmu káblovej spínacej jednotky a transformátorovej jednotky. Môžete si tiež zvoliť inštaláciu elektrického ovládacieho mechanizmu. Káblové spínače, vákuové ističe a uzemňovacie spínače sú ovládané mechanizmami umiestnenými za predným RMU. Všetky vypínače a ističe je možné ovládať pomocou ovládacej rukoväte (štandardná konfigurácia), alebo môžu byť vybavené motorickým ovládacím mechanizmom (príslušenstvo). Uzemňovací spínač je však možné ovládať iba manuálne a je nakonfigurovaný mechanizmus so schopnosťou uzavrieť poruchový prúd. Elektrický ovládací mechanizmus možno jednoducho realizovať po etapách.

5. Káblové pripojenie Inštalujú sa štandardné priechodky podľa DIN47636. Všetky priechodky majú rovnakú výšku od zeme a sú chránené krytom káblovej miestnosti. Niektoré krycie dosky môžu byť prepojené s uzemňovacím spínačom a špeciálne dvojité krycie dosky káblovej miestnosti môžu byť tiež použité pre dvojité káblové vstupné vedenia.

6. Indikátor tlaku Zvyčajne vybavený indikátorom tlaku, ktorý je tvorený tlakomerom. Okrem toho môžu byť poskytnuté elektrické kontakty na indikáciu zníženia tlaku.

7. Zámok na kľúč Je možné nainštalovať zámky na ističe, spínače záťaže a uzemňovacie spínače. Môže byť vybavený zámkovým blokovacím poloprístreškom, ktorý je vhodný pre ističe, záťažové spínače a uzemňovače.

8. Prerušovač oblúka Všetky jednotky kruhovej siete môžu byť vybavené zvodičmi oblúka. Keď vo vnútri vznikne elektrický oblúk, zvodiče oblúka sa automaticky uzavrú na vstupnej priechodke vrátane modulov D, DE a V a všetky káblové moduly môžu byť vybavené zháškom. Musia sa objednať s jednotkou a nemôžu to zmeniť. Touto metódou možno indikovať činnosť zhášača oblúka a elektrické kontakty v jednotke SF6 sú pripojené ku svorke za predným RMU.

● Príklad schémy

◆ Schéma 1 SA+CCF+

Nainštalujte bleskozvod na zbernicu a nechajte ju na rozšírenie.

Poznámka: Počet jednotiek RMU nesmie byť menší ako 3.

◆ Schéma 2 CCF+

Nainštalujte bleskozvod do prívodného vedenia a rezervujte expanziu.

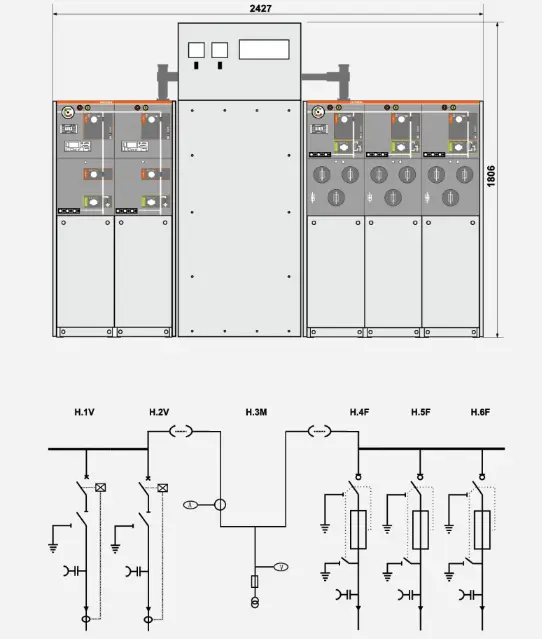

◆ Schéma 3 W+M+FFF

Výpočet strany vysokého napätia

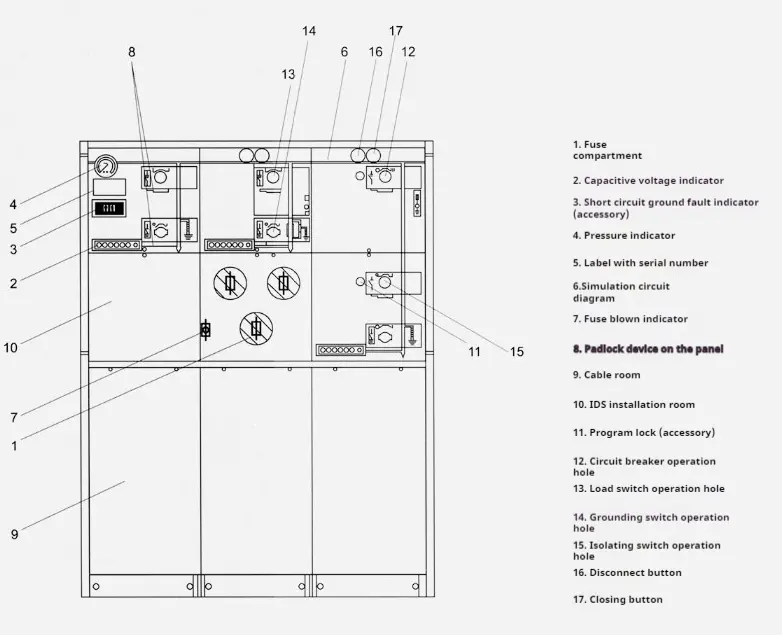

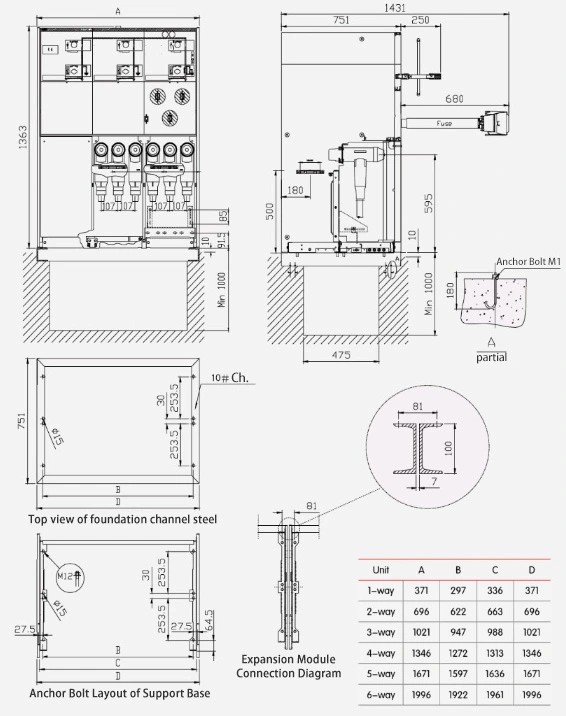

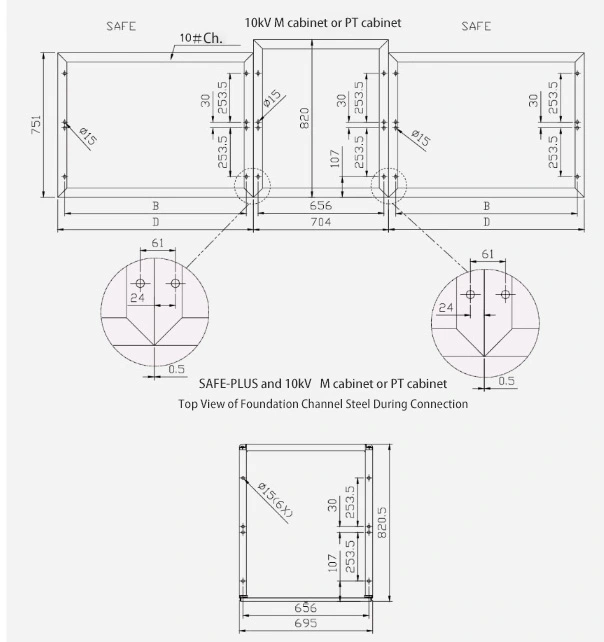

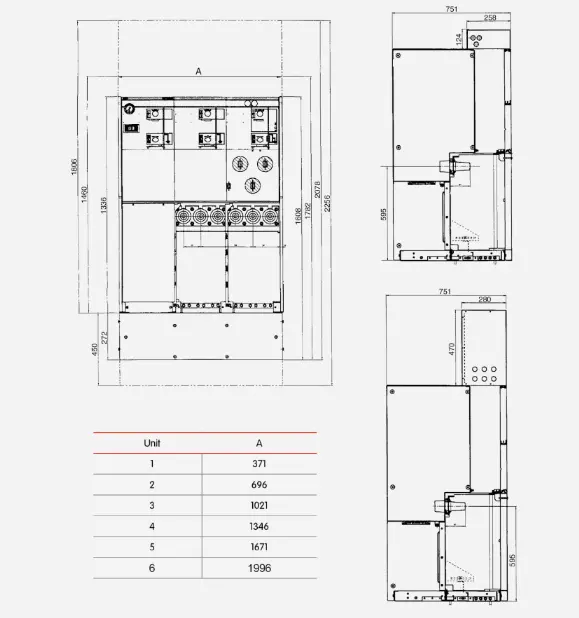

● Tabuľky štruktúr a rozmerov jednotky KXRM6-12 GIS
