Hlavná jednotka

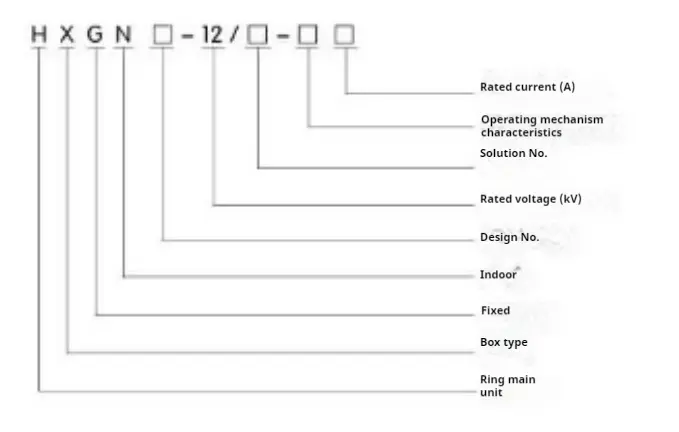

○ Model Význam

○ Hlavné použitia a rozsah aplikácie rozsahu modulárneho kruhového jednotky typu HXGH-12

Hlavná jednotka modulárneho krúžku je vhodná pre vnútorné kompletné sady trojfázového striedavého prúdu 3,6-12 kV s sekciou s jednou zbernicou 50 Hz, ktorá sa používa na prijímanie a distribúciu elektrickej energie a má funkcie riadenia, ochrany a monitorovania obvodu. Môže sa aplikovať na rôzne typy elektrární, rozvodní, priemyselných a banských podnikov, výškových budov a iných miest a dá sa tiež kombinovať so skrinkami kruhových sietí, ktoré sa majú použiť v prepínajúcich staniciach.

○ Hlavná štruktúra a charakteristiky modulárnej jednotky typu HXGH-12 Modulárna kruhová jednotka

▶ Modulárny krúžok Hlavná jednotka je zváraná s vysokokvalitnou uhlovou oceľou.

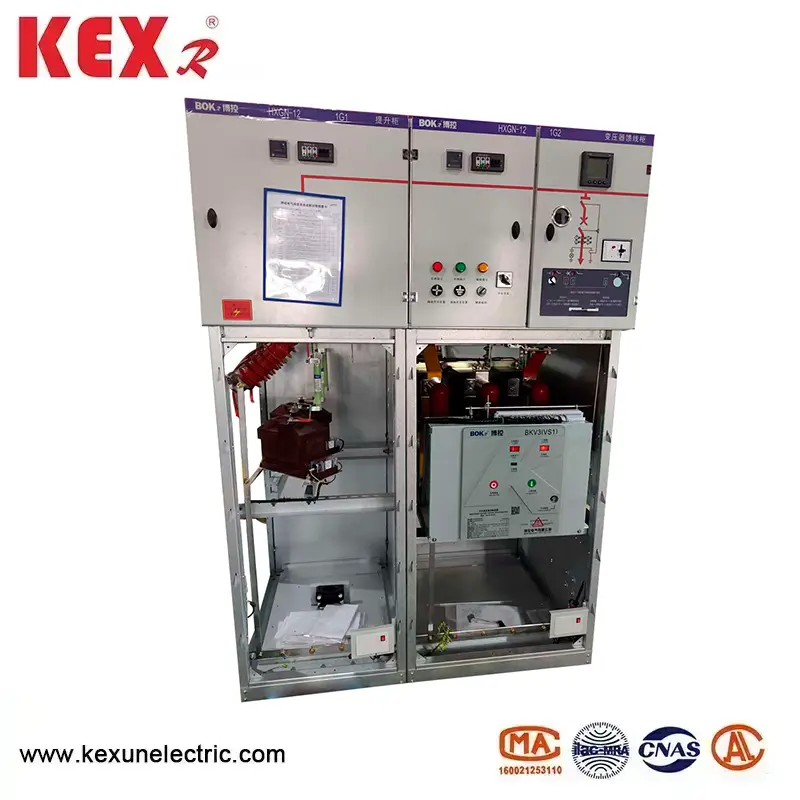

▶ Room ističa sa nachádza v strednej (spodnej) časti skrinky, ktorá je vhodná pre inštaláciu, ladenie a údržbu. Štandard je vybavený ističom Zn63AIVS1-12) a existuje kanál uvoľňovania tlaku na zaistenie osobnej bezpečnosti.

▶ Pokročilé a spoľahlivé otočné odpojenie sa môže použiť na bezpečné vstupy do miestnosti ističa na údržbu, keď je hlavná zbernica nabitá. Ak je hlavná zbernica elektrifikovaná.

▶ Úroveň ochrany modulárnej hlavnej jednotky krúžku je IP2X.

▶ Vybavené spoľahlivým a plne funkčným povinným mechanickým uzamykacím zariadením, ktoré môže spĺňať požiadavky „piatich bezpečnostných opatrení“ jednoducho a efektívne.

▶ Majte vinný uzemňovací systém.

▶ Dvere sú vybavené pozorovacím oknom, ktoré môže jasne pozorovať pracovný stav komponentov v skrinke.

▶ Operačný mechanizmus je uzamknutý mechanickým zámkom, ktorý je spoľahlivejší ako XGN66-12.

▶ Prichádzajúce a odchádzajúce káble sú nižšie ako predná časť spodnej časti skrinky, čo je vhodné pre používateľov, aby sa pripojili.

○ Použitie podmienok prostredia HXGH-12 Modulárna hlavná jednotka kruhu

1. Horná hranica teploty okolia je +40 ℃ a dolná hranica je -10 ℃;

2. Nadmorská výška modulárnej hlavnej jednotky krúžku by mala byť menšia ako 1 000 m;

3. Denná priemerná hodnota relatívnej vlhkosti vzduchu nie je vyššia ako 95%a priemerná priemerná hodnota nie je vyššia ako 90%; Denná priemerná hodnota vodnej pary nie je vyššia ako 2,2 x 10-3 MPa a mesačná priemerná hodnota je 1,8 x 10-3 MPa;

● Hlavný technický parameter HXGN □ -12 Typ modulárnej kruhovej hlavnej jednotky
