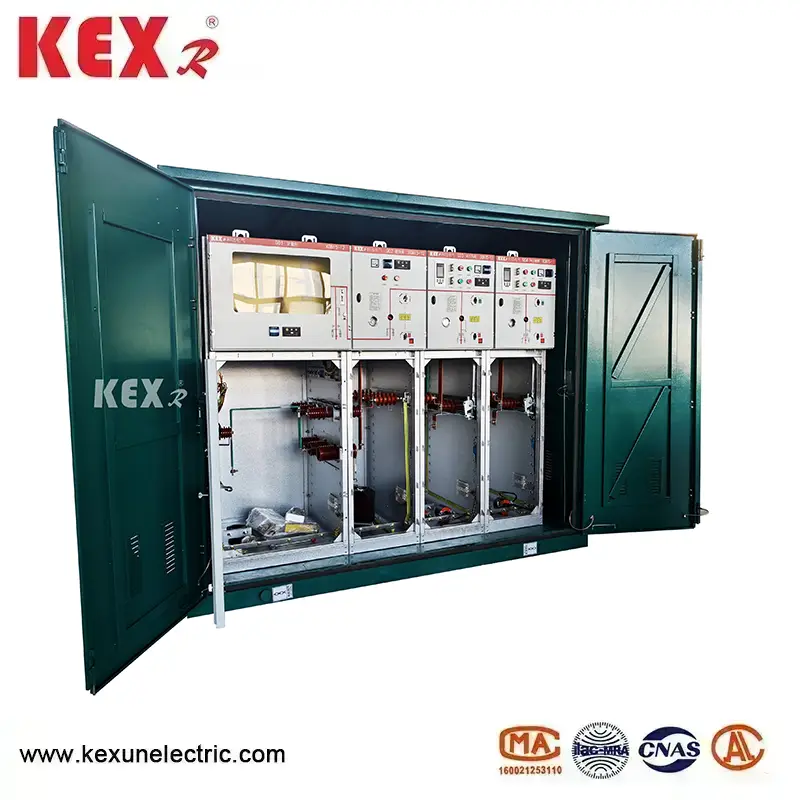

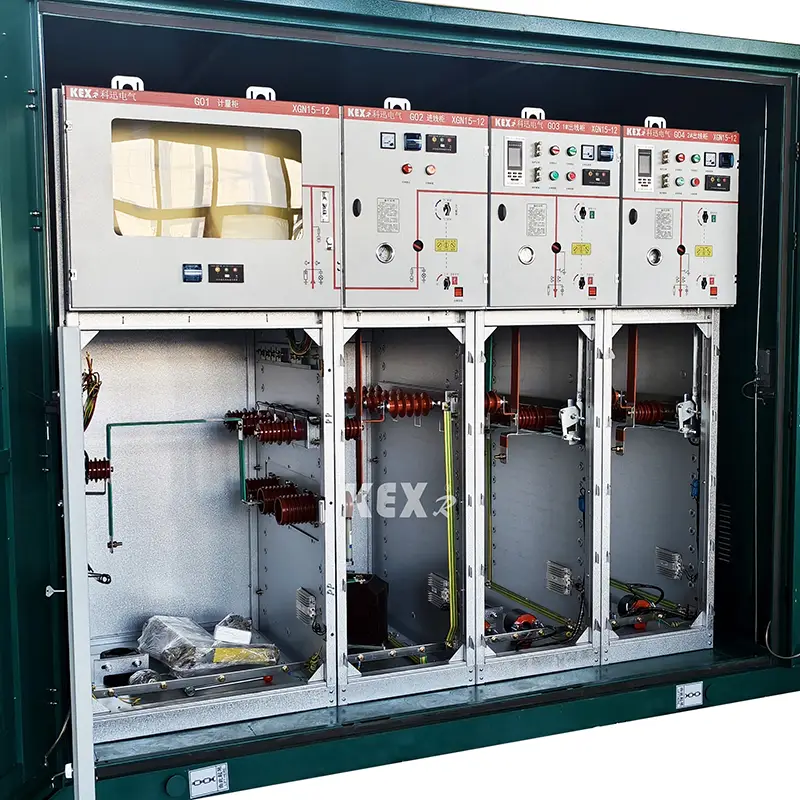

Skrinka kruhovej hlavnej jednotky SF6

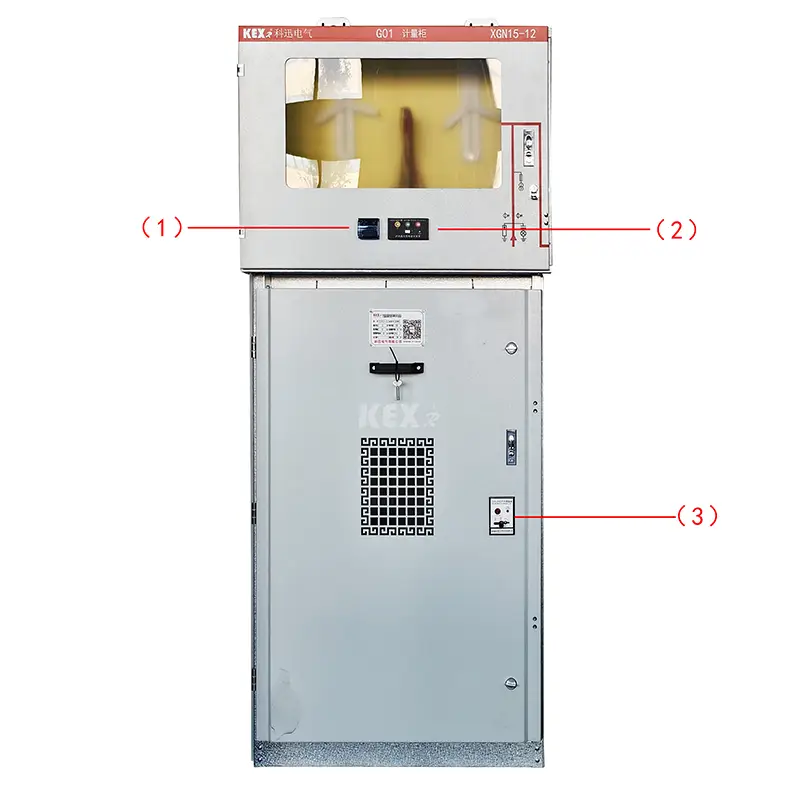

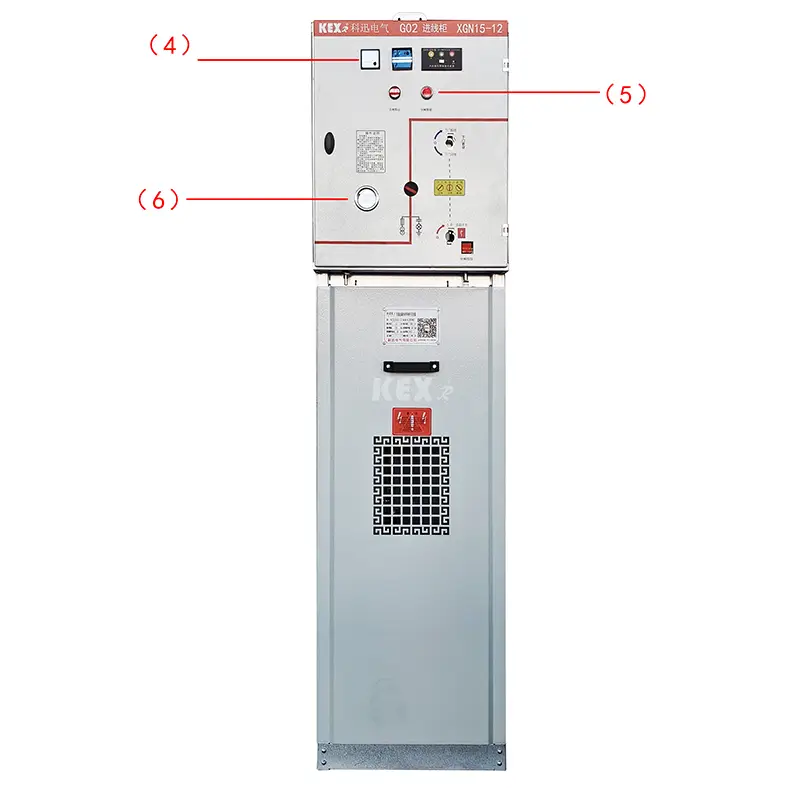

●Komponenty

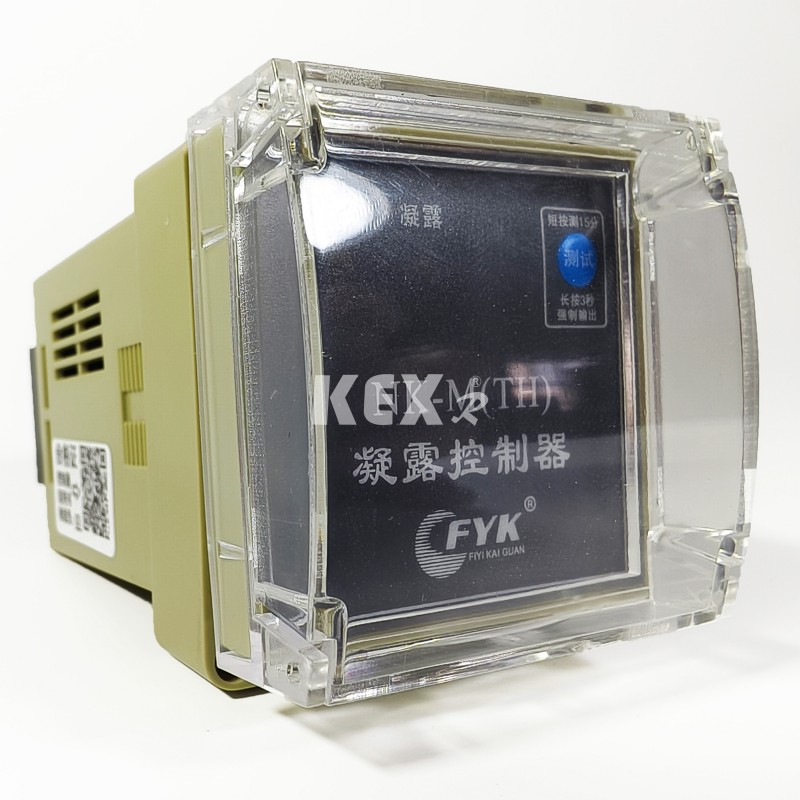

1. .Ovládač kondenzácie

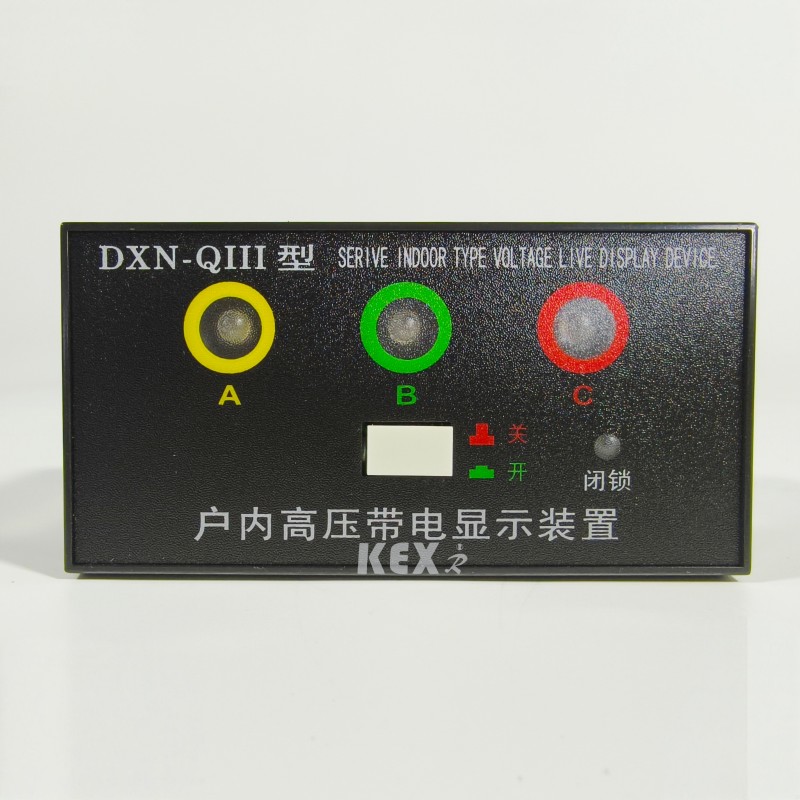

2.Nabitý displej

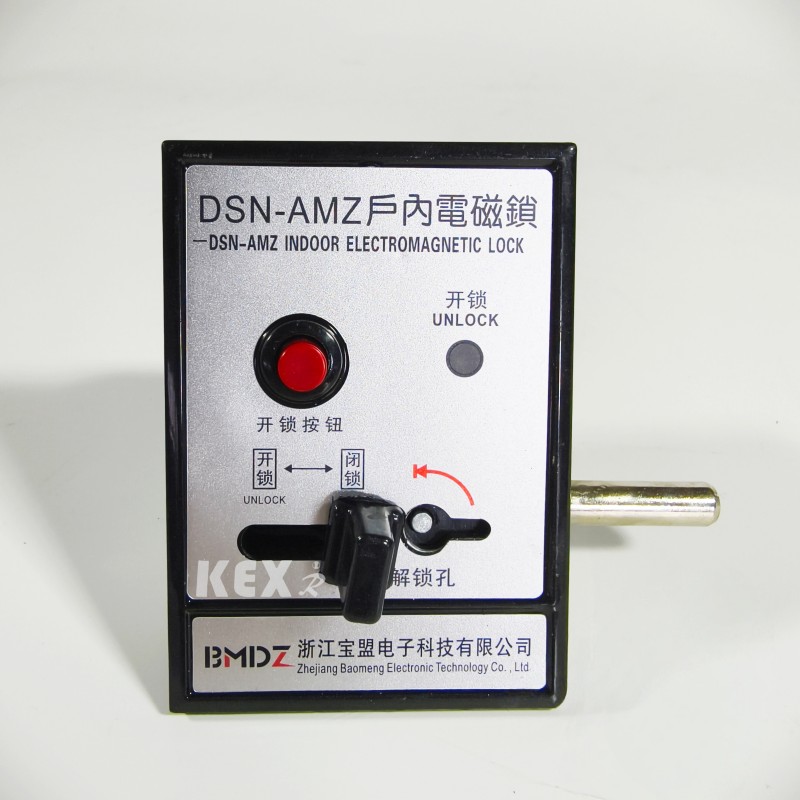

3.Vnútorný elektromagnetický zámok

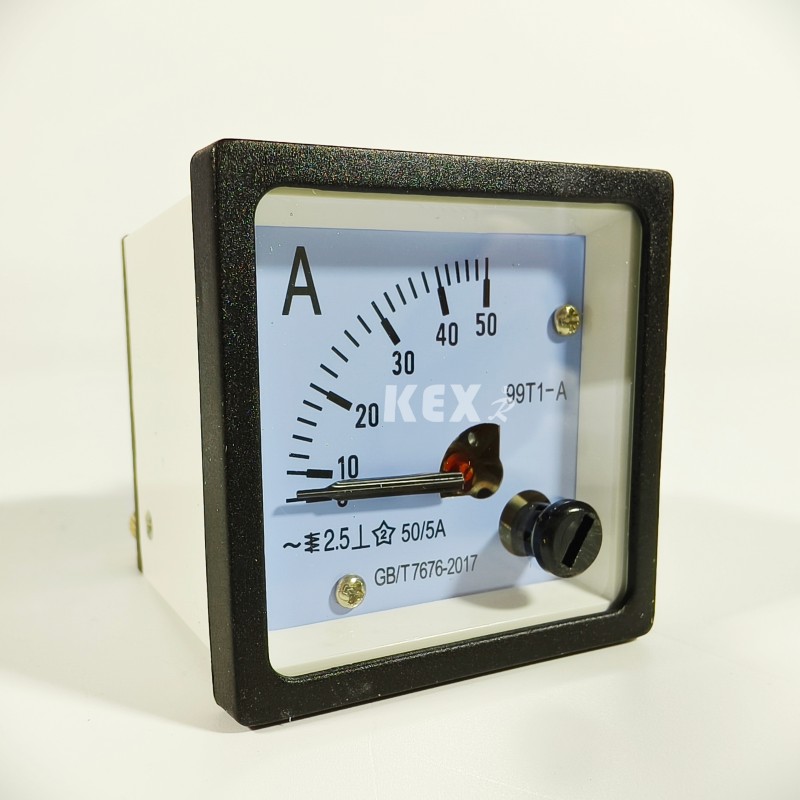

4. Ampérmeter

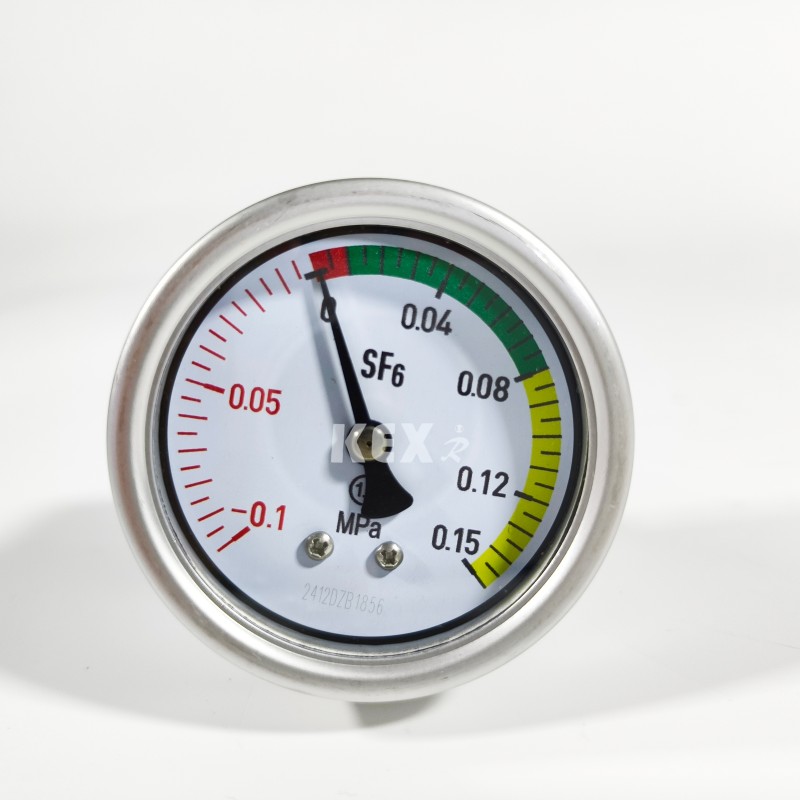

6.Barometer

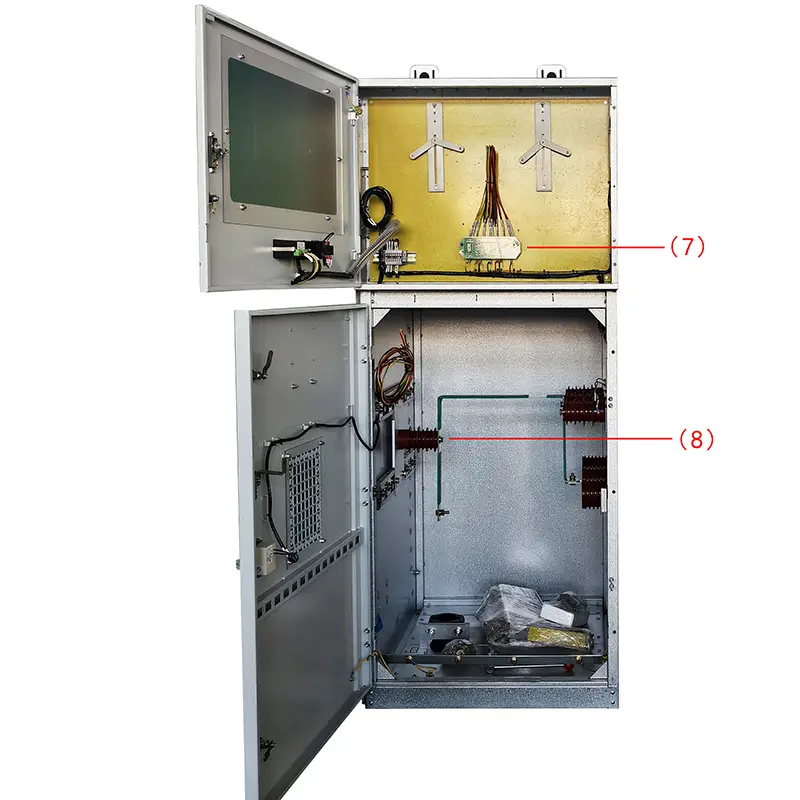

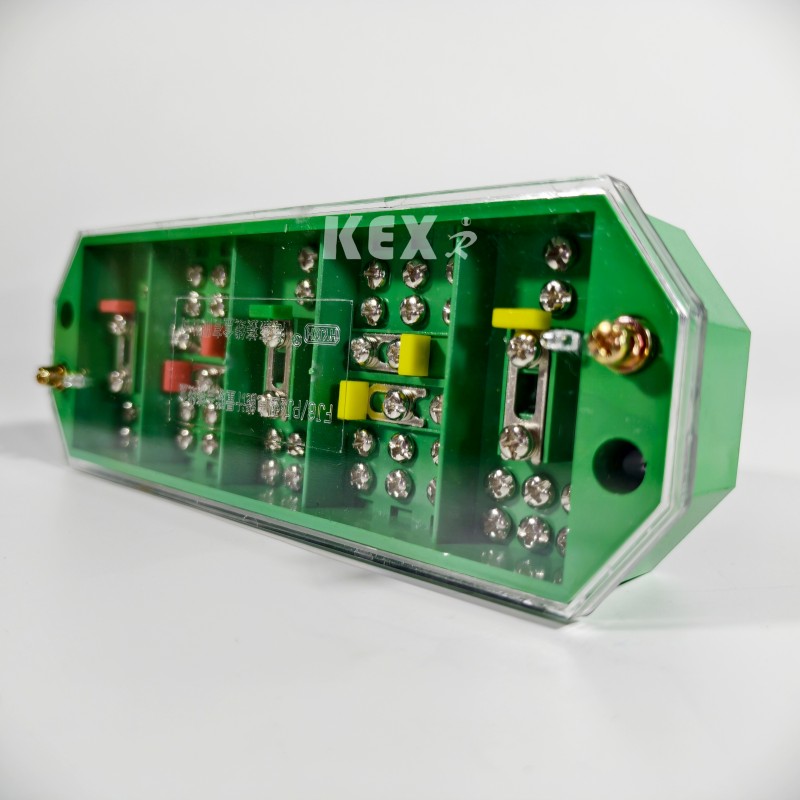

7. 3-fázový elektrický konektor

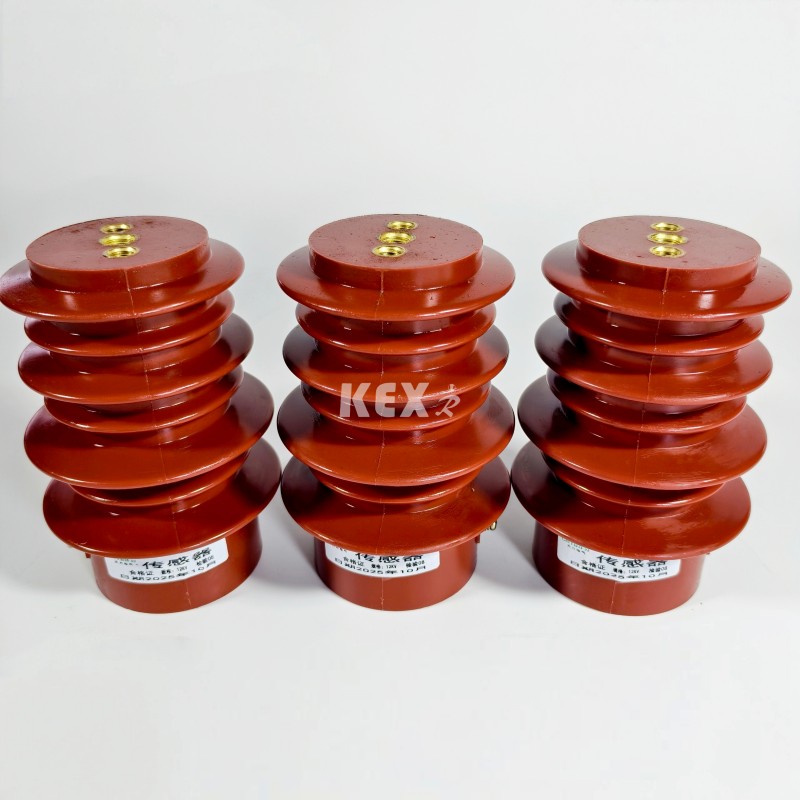

8.Vysielač

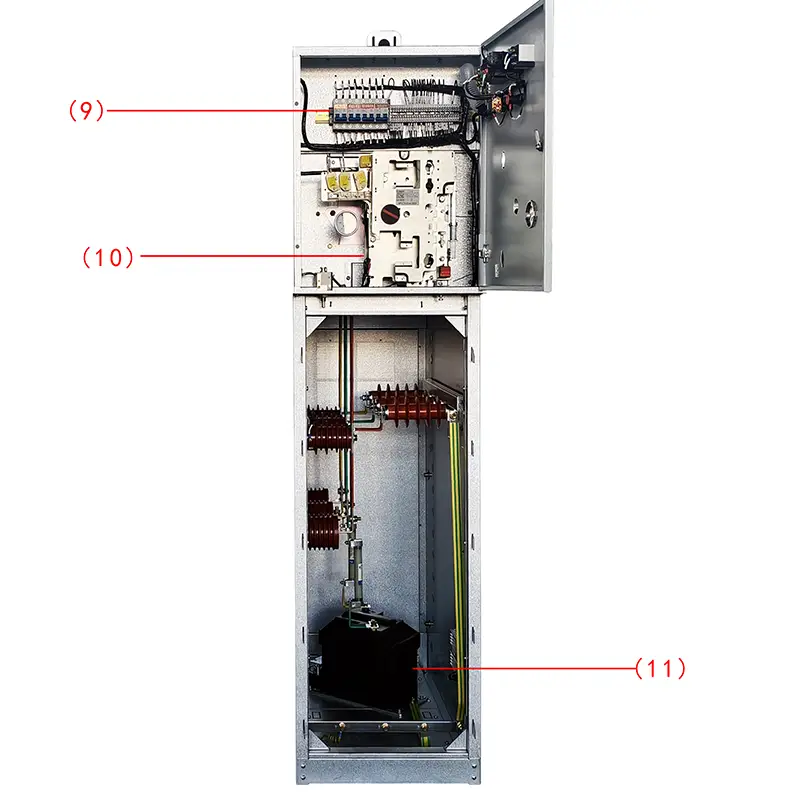

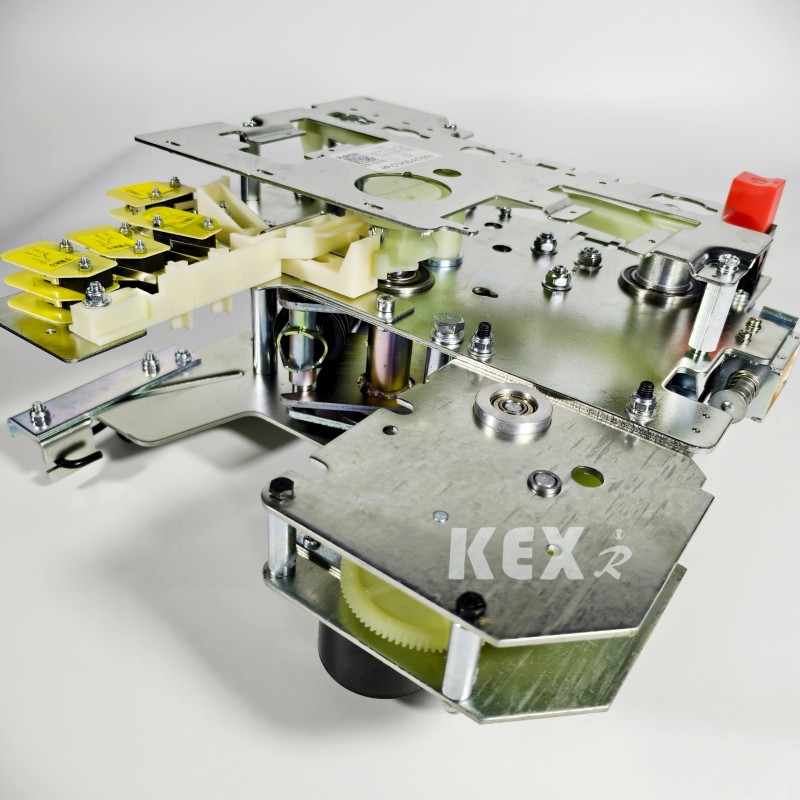

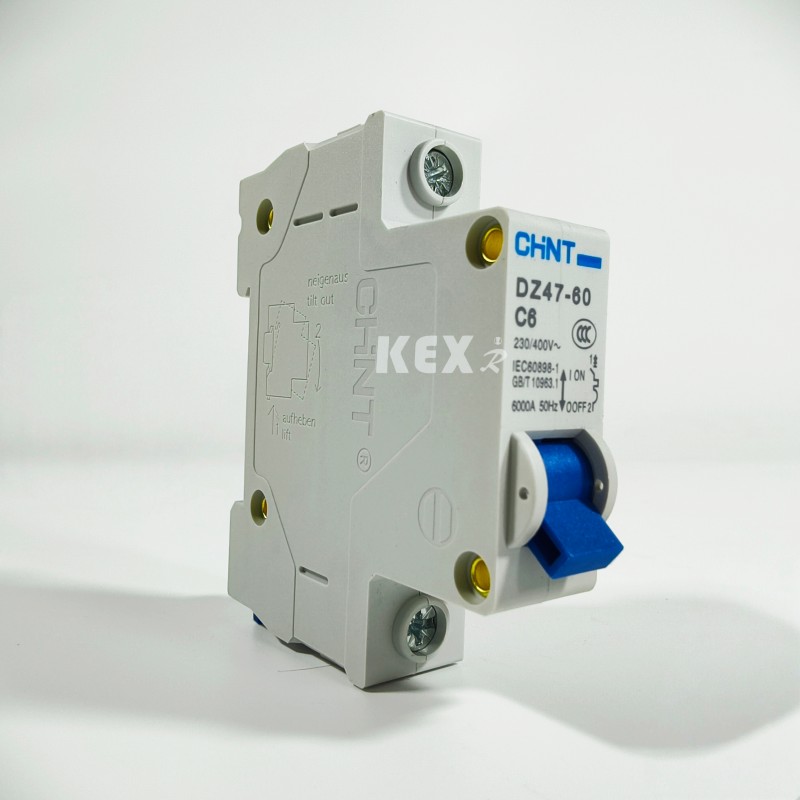

9. Mcb

10. Ovládací mechanizmus

11.VT

● Používanie podmienok

Modulárna skriňa kruhovej hlavnej jednotky SF6 typu XGN15-12 je nová generácia kompaktného a rozšíriteľného kovového uzavretého rozvádzača s prepínačom fluoridu sírového ako hlavným vypínačom a vzduchovou izoláciou pre celú skriňu. Má vlastnosti jednoduchej konštrukcie, flexibilnej prevádzky, spoľahlivého blokovania a pohodlnej inštalácie a môže poskytnúť uspokojivé technické riešenia pre rôzne aplikácie a rôzne požiadavky používateľov. Prijíma technológiu snímania a najnovšie ochranné relé, plus pokročilý technický výkon a ľahkú a flexibilnú montážnu schému, ktorá plne vyhovuje meniacim sa potrebám trhu.

Hlavné spínače skrine XGN15-12 SF6 kruhovej hlavnej jednotky používajú FLN36 a FLN48, záťažové spínače SF6 a originálne SFG od ABB a originálne ističe VD4/S, HD4/S a VS1 od ABB môžu byť tiež vybavené podľa potrieb používateľov.

● Pracovné prostredie

◆ Nadmorská výška≤1000 m

◆ Teplota okolia -25~40℃

◆Priemerná denná relatívna vlhkosť vzduchu nepresahuje 95%; Priemerná mesačná relatívna vlhkosť vzduchu nepresahuje 90 %;

◆ Seizmická kapacita: 8 stupňov;

◆ Žiadne prudké vibrácie a nárazy a miesta s nebezpečenstvom požiaru, chemickej korózie a výbuchu.

● Štandardy

Modulárna skriňa SF6 XGN15-12 spĺňa nižšie uvedené štandardy

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●Tabuľka technických parametrov modulárnej skrinky kruhovej hlavnej jednotky typu XGN15-12

● Štruktúra modulárnej skrinky SF6 typu XGN15-12

◆ Miestnosť s prípojnicou: spínač záťaže

V rozvodni je inštalovaný trojpolohový spínač záťaže. Plášť záťažového spínača je vyrobený z epoxidovej živice a naplnený fluoridom sírovým (SF6). Plyn je izolačné médium a S6F je možné inštalovať do rozvodne podľa požiadaviek zákazníka. Hustomer plynu alebo hustomer plynu s alarmovým kontaktom.

◆Káblová miestnosť: ovládací mechanizmus, blokovací mechanizmus a nízkonapäťová dozorňa.

Skriňa záťažového rozvádzača disponuje dostatočným káblovým priestorom, ktorý sa využíva najmä na káblové pripojenie, aby bolo možné pripojiť jednožilové alebo trojžilové káble jednoduchými netienenými káblovými hlavicami a zároveň v dostatočnom priestore osadiť bleskozvod, prúdový transformátor, spodný uzemňovač a ďalšie prvky. Podľa štandardného prevedenia majú dvere skrine pozorovacie okienko a bezpečnostné blokovacie zariadenie a spodná doska káblovej miestnosti je vybavená tesniacim krytom a káblovou svorkou s nosným rámom vhodnej veľkosti. Spodná doska a rám predných dverí káblovej miestnosti môžu byť odstránené, aby sa uľahčila inštalácia káblov.

◆ Hnetací mechanizmus, blokovací mechanizmus a nízkotlaková dozorňa

Nízkonapäťová komora s blokovaním plní súčasne úlohu ovládacieho panela. Nízkonapäťová komora je vybavená pružinovým ovládacím mechanizmom s ukazovateľom polohy, mechanickým blokovaním a zariadením a môže byť vybavená aj pomocnými kontaktmi, vypínacou cievkou, núdzovým vypínacím mechanizmom, kapacitným živým displejom, zámkom na kľúč a elektrickým ovládacím zariadením. Zároveň môže byť priestor v komore nízkeho napätia vybavený aj riadiacim obvodom, meracím prístrojom a ochranným relé. Skriňa so šírkou 750 mm má dve rovnaké nízkonapäťové komory, ktoré je možné vybaviť ďalším príslušenstvom. Celá rozvodná skriňa XGN15 sa dá rozdeliť na dve časti, horná časť skrine obsahuje zbernicovú miestnosť, záťažový spínač, ovládací mechanizmus a slaboprúdovú miestnosť, ktorá je oddelená od spodnej káblovej miestnosti. Preto je možné zariadenie nainštalované v hornej jednotke bezpečne a pohodlne prerobiť a zreformovať a celú hornú jednotku vymeniť.

◆ Miestnosť s prípojnicou

Prípojnicová miestnosť je usporiadaná v hornej časti skrine. V autobusovej miestnosti sú hlavné zbernice prepojené a prechádzajú celým radom rozvádzačov.

● Základné komponenty modulárnej skrinky kruhovej hlavnej jednotky SF6 typu XGN15-12

▶Zaťažovací spínač typu FLN36 SF6 je vyvinutý a vyrobený pre spoločnosť zavedením zahraničnej technológie a podľa požiadaviek domáceho energetického systému má tri pracovné stavy: zatváranie, otváranie a uzemnenie

▶Dynamické a statické kontakty spínača záťaže sú umiestnené v tlakovom odliatku z epoxidovej živice so zosilnenou štruktúrou, ako zhášacie médium je použitý plyn SF6 a tlak vzduchu je 14 bar. Každý spínač záťaže je zapečatený a bezúdržbový a barometer je možné zvoliť samostatne. Spôsob inštalácie spínača záťaže je umiestniť oceľovú priečku medzi káblovú miestnosť a miestnosť zbernice a nainštalovať ju horizontálne, aby spĺňali najprísnejšie bezpečnostné požiadavky na prevádzku a údržbu. Ak vo vnútri vznikne iskrenie, na zadnej strane puzdra spínača záťaže sa nachádza štrukturálne slabé miesto, ktoré sa vymyje a potom sa vymyje vypúšťací ventil oblúka na skrini, aby sa pretlakový prúd vzduchu usmernil mimo skrine.

▶Záťažový spínač SF6 má dva ovládacie mechanizmy: Jednopružinový ovládací mechanizmus (typ K) a dvojitý pružinový ovládací mechanizmus (typ A), elektrický mechanizmus možno pridať k vyššie uvedeným dvom typom ovládacích mechanizmov na realizáciu diaľkového elektrického ovládania.

●Schémy na výber

□Príklad schémy 1

◆Štandardná konfigurácia a charakteristiky

▶630A zbernica

▶Spínač záťaže:FLN36-12D/T630-20

▶Trojpolohový spínač záťaže (zatváranie, odpojenie, uzemnenie) alebo dvojpolohový spínač (zatváranie, odpojenie)

▶Na ovládacom konci spínača sú namontované vizuálne okná.

▶Hlavný vypínač a uzemňovací vypínač sa ovládajú pomocou dvoch samostatných ovládacích otvorov a navzájom sa uzamykajú.

▶Indikácia polohy spínača záťaže a spínača uzemnenia

▶Teleso spínača s kapacitným indikátorom napätia

▶Merač tlaku plynu SF6 s relé hustoty

▶Blokovanie uzemňovacieho spínača s predným panelom káblovej miestnosti

◆ Voliteľná konfigurácia a funkcie

▶Rezervované rozšírenie zbernice

▶Prevádzkový motor s prepínaním záťaže: AC220V/110V DC220V/110V/48V

▶Indikátor skratu a uzemnenia

▶Zariadenie na ochranu pred bleskom (typ distribúcie, typ elektrárne, typ spustenia)

▶Meranie CT a Merač

▶Napäťový transformátor PT na prevádzkové napájanie

▶Uzáver prívodného vedenia AC110V/220V (uzemňovací spínač a spodná brána uzavretého uzemňovacieho uzáveru, keď je spodný kábel pod napätím)

▶Pomocný kontakt: Hlavný spínač 4NO+4NC Uzemňovací spínač 2NO+2NC

□Príklad schémy 2

◆ Štandardná konfigurácia a vlastnosti·

▶Hlavná prípojnica 630A

▶Záťažový spínač:FLN36-12D/T100-50

▶Trojpolohový spínač záťaže (zatváranie, izolovanie a uzemnenie)

▶Trojpolohový spínač záťaže, hlavička poistky a uzemňovací spínač na konci poistky

▶Pre mechanické spojenie

▶Indikácia vypnutia poistky a diaľkový prenos signálu

▶Na strane ovládania spínača je nainštalované vizuálne okienko.

▶Hlavný vypínač a uzemňovací vypínač sa ovládajú pomocou dvoch samostatných ovládacích otvorov a navzájom sa uzamykajú.

▶Indikácia polohy spínača záťaže a spínača uzemnenia

▶Teleso spínača s kapacitným indikátorom napätia

▶Merač tlaku plynu SF6 s relé hustoty

▶Blokovanie uzemňovacieho spínača s predným panelom káblovej miestnosti

◆ Voliteľná konfigurácia a funkcie

▶Rezervované rozšírenie zbernice

▶Prevádzkový motor s prepínaním záťaže: AC220V/110V DC220V/110V/48V

▶Indikátor skratu a uzemnenia

▶Meranie CT a Merač

▶Vypnutie pri strate napätia AC220V

▶Nadprúdový odpojovač: GL25/5

▶Pomocné kontakty: hlavný vypínač 4NO+4NC uzemňovací spínač 2NO+NC

▶ Vypínacia cievka: AC220V/110V DC220V/110V/48V

▶Poistka Poistka (signál poruchy):1NO

▶Manometer so signálom:1NO

□Príklad schémy 3

Číslo primárneho programu D07

◆Štandardná konfigurácia a charakteristiky

▶Dva prúdové transformátory LZZBJ9

▶Dva napäťové transformátory JDZ

▶Chráňte PT poistku

▶Zablokovanie prednej steny káblovej miestnosti

◆ Voliteľná konfigurácia a funkcie

▶AVltmeter so spínačom

▶Ampérmeter s vypínačom

▶3 CT ,3 PT

▶Indikátor kapacitného napätia označujúci skriňu rozvádzača pod napätím

▶Počítadlo watthodín

▶Negatívna kontrola
