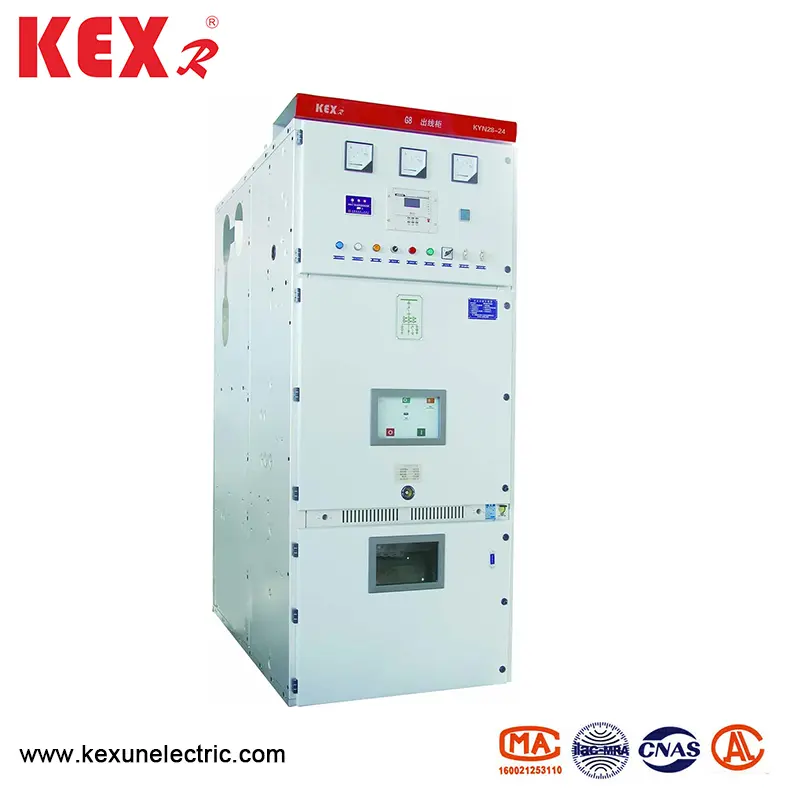

Zariadenie na prenos kovov zatvorené pancierovanie

● Oblasť aplikácie

Zariadenie Armor Cold Type Cold Type Cold, vybavenie kovového spínača typu Kyn28-24 (ďalej len sa označované ako vypínačové vybavenie) je vhodné pre vnútorné trojfázové trojfázové 50/60 Hz s menovitým napätím 24 kV a používa sa hlavne v elektrárňach, podnikoch, priemyselných a monitorovacích podnikoch a na vysokom hodnotení. Spínacie zariadenie Kyn28-24 má rôzne funkcie, ktoré zabránia nesprávnemu chybám, vrátane zabránenia pohybu ručnej bielizne pri zaťažení, zabránenie uzemňovaciemu prepínači uzatvárania ističa, zabránenie uzatvárania uzatvárania elektriny a zabránenie jeho omylu do živého priestoru. Zariadenie Kyn28-24 Armor Cad Cold Metal Kov Uzavreté prepínač je vybavené vysokorýchlostnými vysávacími obvodmi AC Handcart v sérii VS1-24 a zapečatenými vákuovými obvodmi v vákuovom obvode s vynikajúcim výkonom. Sekundárny obvod spínacích zariadení je vybavený pokročilými a spoľahlivými komponentmi riadenia a ochrany; Aubňa prijíma izolačný materiál zameraný na teplo alebo izolačné prostriedky potiahnuté epoxidom, optimalizuje tvar elektród a telo skrinky je kompaktné v štruktúre. Je to zariadenie na distribúciu energie s pokročilou technológiou, stabilným výkonom, primeranou štruktúrou, pohodlným využitím, bezpečnosťou a spoľahlivosťou.

● Štandard výroby výrobkov

Zariadenie Kyn28-24 Armor odetok kovového prepínača sa spĺňa pod normami:

◆ Koordinácia izolácie GB 311.1 vysokonapäťový prenosový a transformačný zariadenia

◆ GB1984 Vysoké napätie AC Circuit istič

◆ GB39063.6KV ~ 40,5 kV kovový kov uzavretý rozvádzač a riadiace zariadenie

◆ GB/T11022 Bežné technické požiadavky štandardov pre rozvádzače vysokého napätia a ControlGear. ◆ Bežné technické požiadavky štandardu IEC 60694 pre vysokorýchlostné rozvádzače a ControlGear. ◆ IEC 62271-200: 2003 vysokonapäťové rozvádzače a ControlGear Part 200: menovité napätie 1 kV nad 52 kV a pod striedavým rozvodovým a riadiacim zariadením s kovovým kovom.

● Technický parameter

● Štruktúra a pracovný princíp

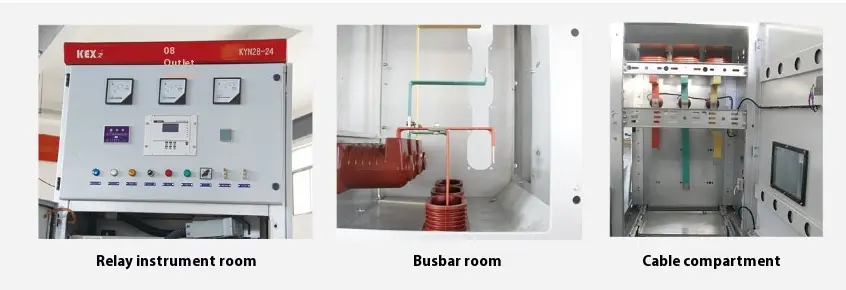

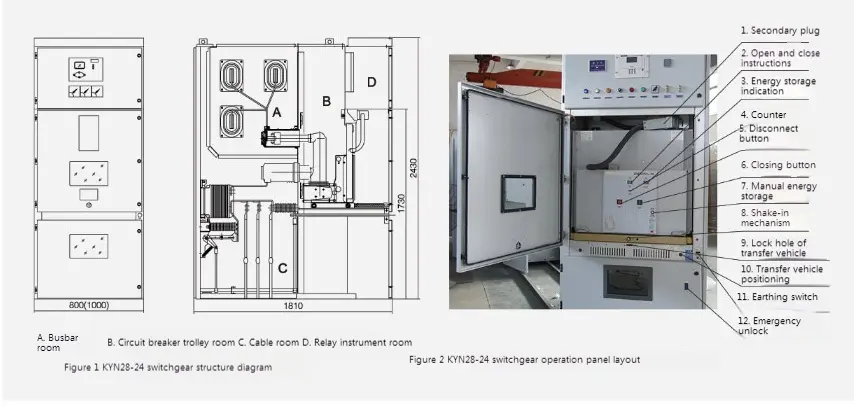

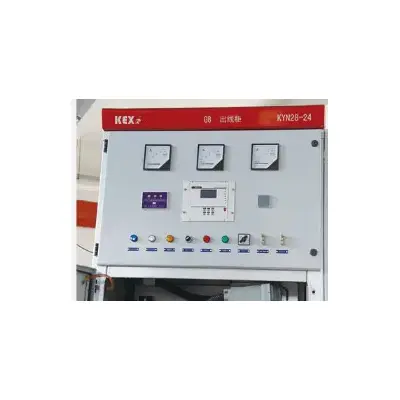

Zariadenie Kyn28-24 Armor Clad Cad Conting Kov Uzavreté prepínač pozostáva z skrinky a odnímateľných častí (bežne známych ako Handcart). Kabinet je rozdelený do niekoľkých funkčných priehradiek kovovými priečkami, ako sú autobusová miestnosť, miestnosť na istič, káblovú miestnosť a miestnosť na relé. Odnímateľné časti rozvádzacieho rozvádzača môžu byť vybavené ručnými handcart s vákuovým obvodom, handcart transformátora napätia, ručný handcart v blesku, izolačnú ručku a ručnú ruku.

● Hlavné konštrukčné prvky

Rozvádzače môžu byť usporiadané späť alebo nainštalované proti stene, čo nielenže zlepšuje bezpečnosť a flexibilitu rozvádzačov, ale tiež znižuje podlahovú plochu.

◆ Shell

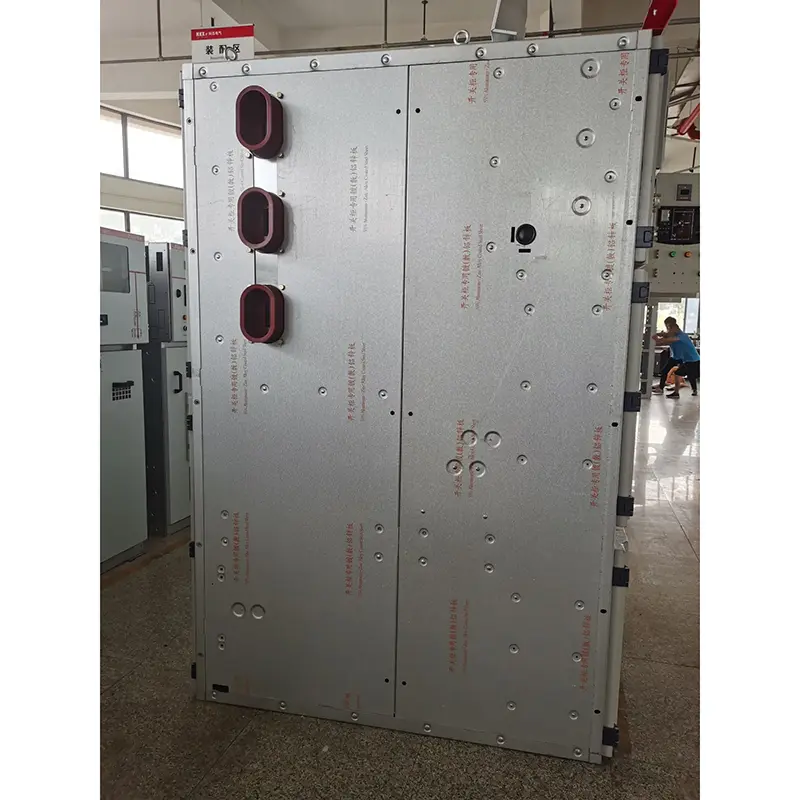

Škrupina kovového spínača Kyn28-24 Zariadenie Armor Cad Cont Kov Uzavreté spínač je vyrobený z oceľovej dosky s dovážanou hliník-zinok, ktorý je spracovaný strojom CNC a je vyrobený pomocou viacerých skladacích procesov. Celá skrinka má vysokú presnosť a silnú odolnosť proti korózii a oxidačnú odolnosť a kvôli prijatiu viacerých skladacích technológií je skrinka ľahšia v celkovej hmotnosti, vyššia v mechanickej pevnosti a krásny vzhľad ako iné podobné skrinky zariadenia. Kabinet prijíma zostavenú štruktúru, ktorá je spojená s vŕbovou maticou a skrutkou s vysokou pevnosťou, takže cyklus spracovania a výroby je skrátený, časti sú univerzálne, podlahová plocha je malá a organizácia výroby je pohodlná.

◆ Handcart

Kostra obsluhy je vyrobená z tenkej oceľovej dosky a zostavená strojom CNC. Handcart a skrinka majú vysokú zodpovedajúcu presnosť a mechanické blokovanie je bezpečné, spoľahlivé a flexibilné. Handcart je možné rozdeliť na ručný obvod ističa, handcart transformátora napätia, handcart merania, izolačnú ruku atď. Handcarty s rovnakými špecifikáciami môžu byť voľne zamenené. Handcart má polohu odpojenia/skúšky a pracovnú polohu v skrinke a každá poloha má polohovacie zariadenie. Zabezpečiť spoľahlivé vzájomné prepojenie. Všetky druhy handscarts sú poháňané a stiahnuté skrutkovými tyčami, ktoré sú ľahké a flexibilné na prevádzku a vhodné pre personál v službe. Ak je potrebné z kabinetu odstrániť ručku, môže byť pohodlne vytiahnutý so špeciálnym prenosovým vozidlom na rôzne inšpekcie a údržbu. Keď sa ručné vozidlo prepravuje do miestnosti na istič v skrinke, môže byť spoľahlivo uzamknuté v polohe OFF/Test a svetlo polohy skrinky ukazuje svoju polohu. Až po úplnom uzamknutí ručičky sa môže mechanizmus pohonu olovnatého skrutky otrasiť, aby sa handcart posunul do pracovnej polohy. Keď ručná sieť dosiahne pracovnú polohu, prevádzková sila rukoväte pohonu sa náhle zvýši a nemôže sa otáčať a jeho príslušné svetlo indikátora polohy ukazuje svoju polohu. Mechanické blokovanie handcartu môže spoľahlivo zabezpečiť, aby sa istič mohol uzavrieť iba vtedy, keď je obsluha v pracovnej polohe alebo testovacej polohe; Okrem toho sa ručný stroj môže pohybovať iba vtedy, keď je istič v úvodnom stave.

◆ Zariadenie na zmiernenie tlaku

Zariadenia na odľahčenie tlaku sú inštalované nad miestnosťou, autobusovej miestnosti a káblovej miestnosti. Keď sa vyskytnú poruchy v priehradke a dochádza k oblúku, tlak vzduchu vo vnútri rozvádzacieho rozvádzača a dvere skrinky sa zatvoria špeciálnym tesniacim krúžkom nainštalovaným na predných dverách, a kovová doska na tlaku v hornom zariadení sa automaticky otvorí, aby sa uvoľnil tlak a vysoko teplotný plyn, čím sa zaistila bezpečnosť operátorov a spínača.

◆ Sekundárna zástrčka prepojená s ručkou.

Sekundárne spojenie medzi rozvádzačom a handcartom je realizované kontaktom sekundárnej zátky, ktorý je spojený s ručkou cez nylonovú vlnitú teleskopickú trubicu, a sekundárna objímka je inštalovaná v pravom hornom rohu ručnej kolíky spínacieho zariadenia. Iba ak je handcart v polohe testu/vypnutia, môže byť sekundárna zástrčka zapojená alebo odpojená. Sekundárna zástrčka je uzamknutá, keď ručná sieť vstúpi do pracovnej polohy. Handcart s obvodom vybavenou elektromagnetom zatváraním a uzamknutím pred pripojením sekundárnej zástrčky je zatvárací mechanizmus obsluhy uzamknutý elektromagnetom a je možné ho otvoriť, takže ho nemožno uzavrieť.

◆ Nabité zobrazovacie zariadenie

Rozvádzače môžu byť vybavené živým zobrazovacím zariadením na detekciu prevádzky primárneho obvodu, ktorý pozostáva zo senzora vysokého napätia a displeju. Zariadenie môže vyzvať stav nabíjania vysokorýchlostného obvodu a môže tiež spolupracovať s elektromagnetickým zámkom, aby násilne uzamkli prevádzkovú rukoväť, dvere skrinky a susedné skrinky, aby sa dosiahli účely, aby sa dosiahli účely zabránenia tomu, aby sa ručný vozík premietol a zlepšil sa zaťaženie a zlepšil sa zaťaženie s podporou a zlepšovanie produktov s podporou.

◆ Zabráňte kondenzácii

Aby sa zabránilo kondenzácii v prostredí s vysokou vlhkosťou alebo veľkou zmenou teploty, sú elektrické ohrievače inštalované v miestnosti ističa a káblovej miestnosti, aby sa zabránilo izolačným nehodám za vyššie uvedených prevádzkových podmienok.

◆ Uzemňovacie zariadenie

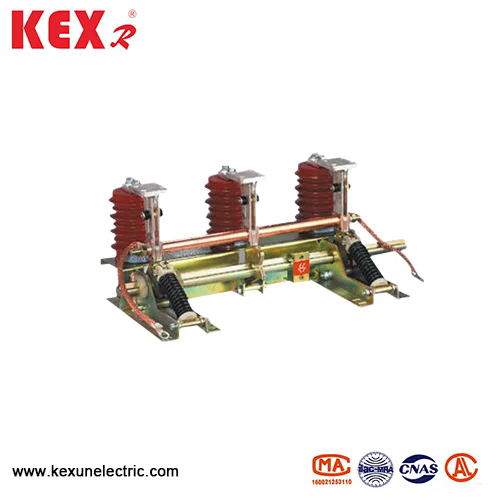

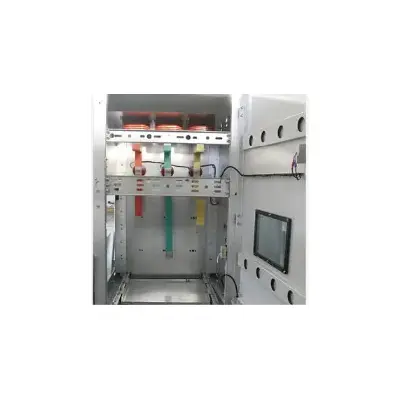

V káblovej miestnosti sa nachádza uzemňovacia meď s 5 × 40 mm2, ktorá prechádza susednými skrinkami a je dobre spojená s skrinkami na použitie priamo uzemnených komponentov. Pretože celá skrinka je spojená so zinkovými doskami potiahnutými hliníkmi, celá skrinka je v dobrom uzemnenom stave, čím sa zabezpečuje bezpečnosť operátorov pri dotyku skrinky.
