Otvorené spínačové zariadenie vybavené kovovým obrnením

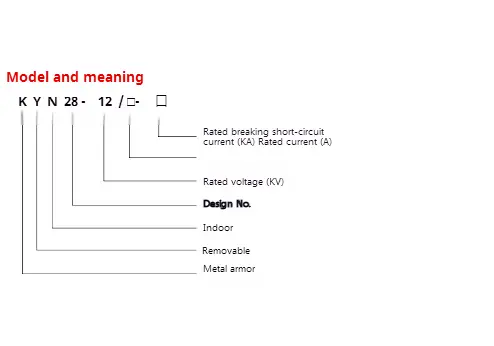

● Význam modelu

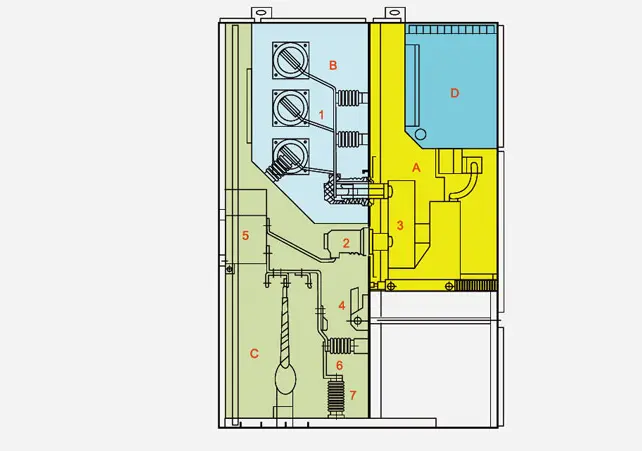

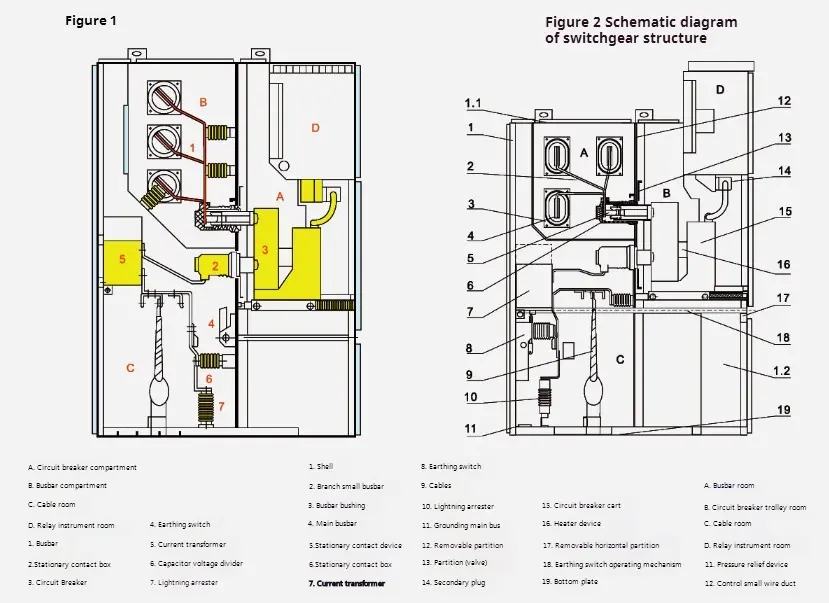

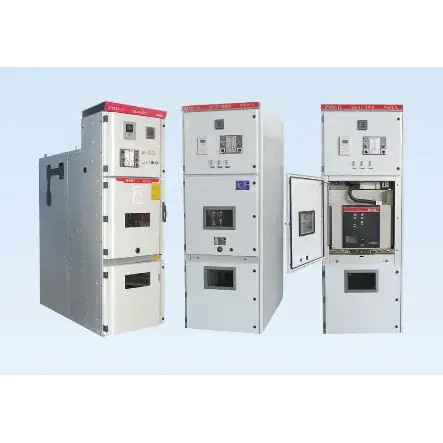

◆ Schematický diagram zariadenia s otvoreným spínačom vybaveným kovovou obrysovou štruktúrou

◆ Normy

Kyn28-12 Typ Open Switch Zariadenie vybavené kovovým obrnením spĺňa nasledujúce normy ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Otvorené spínačové zariadenie vybavené kovovým obrnením pozostáva z dvoch častí: pevná skrinka a kresbateľná časť (skratka ručne). Sluch zariadenia na otvorené spínač vybavené kovovým obrnením a priečkami každej funkčnej jednotky sú skrutované oceľovými doskami s hliník-zink. Úroveň ochrany jeho škrupiny dosahuje IP4X a úroveň ochrany každej dosky oddelenia a dverí ističa je P2X po otvorení. Kyn28-12 Typ Open Switch Zariadenie vybaveného kovovým obrnením môže byť vybavené pomocou VS1, Zn 12V typu Vákuový rozruchový obvod a VACUIC Handcart typu VS1 a VACEUM STACKOR typu VC, ktorý môže byť nainštalovaný ako dvojlôžkové skrinky paralelne, to je v zadnom podniku. Divece je možné nainštalovať a ladiť na prednej strane, takže ju môže nainštalovať proti stene. Najväčšou výhodou inštalácie proti stene je to, že môže ušetriť podlahovú plochu. Okrem toho sa môže nainštalovať bez steny, to znamená, že ide o typ obojstrannej údržby. Usporiadanie vnútornej štruktúry týchto dvoch je nekonzistentné a jeho výhodou je pohodlná údržba.

◆ Shell a oddiel

Škrupina a rozdelenie zariadenia Open Switch vybaveného kovovým obrnením sú vyrobené z vysoko kvalitného dovážaného hliníka potiahnutého zinkovým oceľovým doskám, ktoré sú skrutované po ohýbaní strojovými strojmi CNC, takže zostavený spínač môže zachovať jednotnosť vo veľkosti. Má silnú odolnosť proti korózii a oxidačný odpor a má vyššiu mechanickú pevnosť ako rovnaká oceľová doska. Spínacia skrinka je rozdelená do miestnosti s ručnými miestnosťami (priehradka na istič), autobusovú miestnosť, káblovú miestnosť a miestnosť na relé (miestnosť s nízkym napätím) podľa oddielu. Škrupina každej jednotky je nezávisle uzemnená.

◆ Prehľad produktu

Škrupina a rozdelenie zariadenia Open Switch vybaveného kovovým obrnením sú vyrobené z oceľových dosiek potiahnutých z hliníka alebo oceľových dosiek, ktoré sa po spracovaní a ohýbaní pomocou CNC strojových strojov, takže zostavená spínačová skrinka môže zachovať uniformitu vo veľkosti. Oceľová doska potiahnutá z hliníka má silné antikorózne a antioxidačné účinky a má vyššiu mechanickú pevnosť ako rovnaká oceľová doska. Spínacia skrinka je rozdelená do miestnosti na ruky, autobusovej miestnosti, káblovej miestnosti a miestnosti pre relé podľa priečok a škrupina každej jednotky má nezávislé uzemnenie. Dvere spínacej skrinky sú postriekané elektrostatickým plastom, aby ich povrchy mali výhody odporu nárazu, odolnosti proti korózii a krásneho vzhľadu (farba je možné prispôsobiť používateľmi).

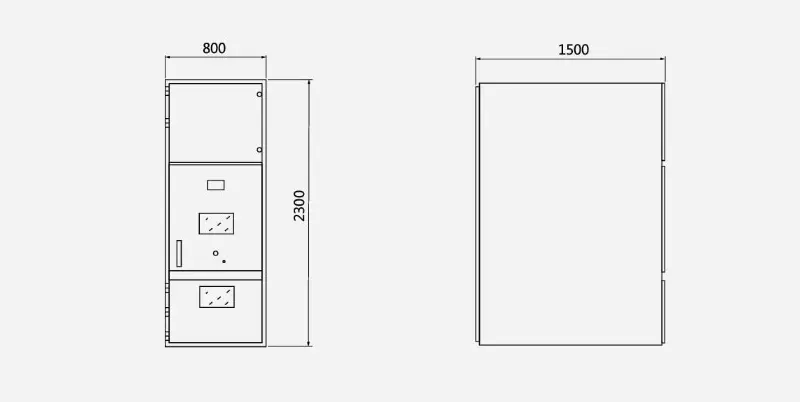

◆ Obrysový rozmer

Obrysové rozmery zariadenia s otvoreným spínačom vybavené kovovým obrnením sú ako belows ：

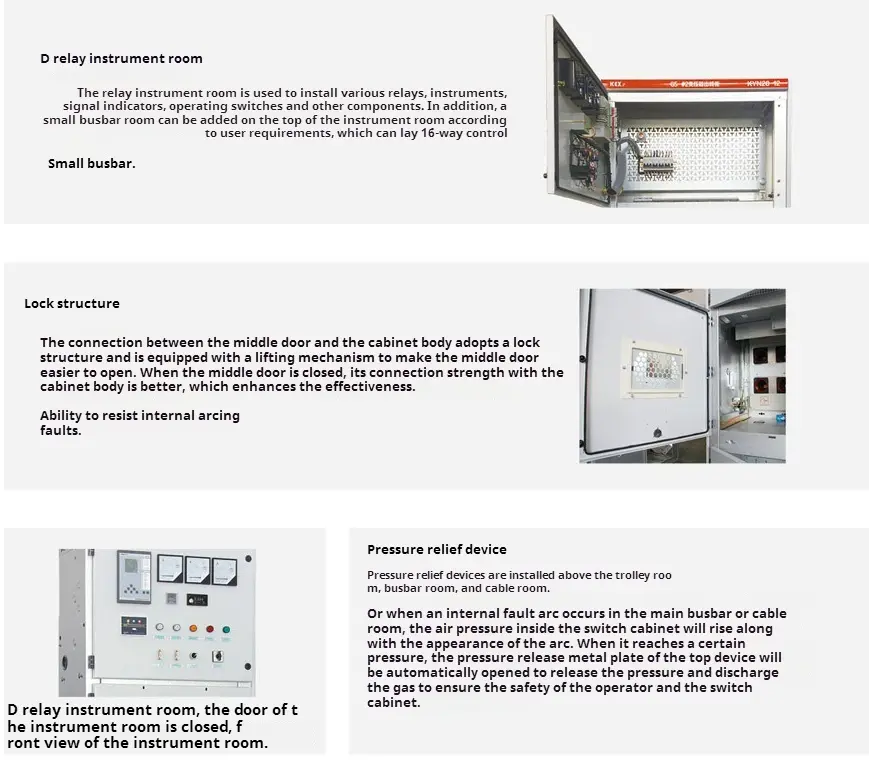

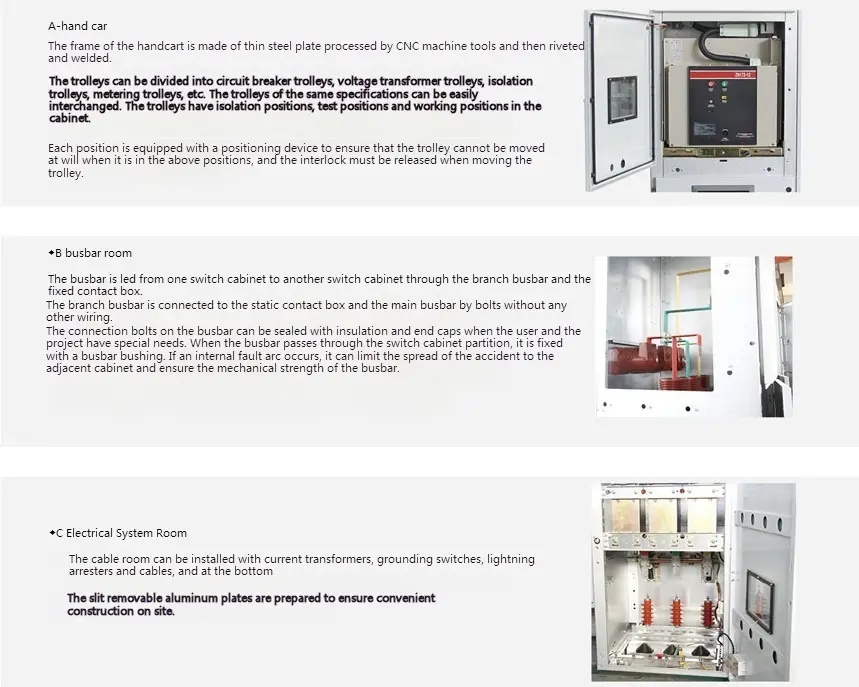

◆ Hlavná zložka
