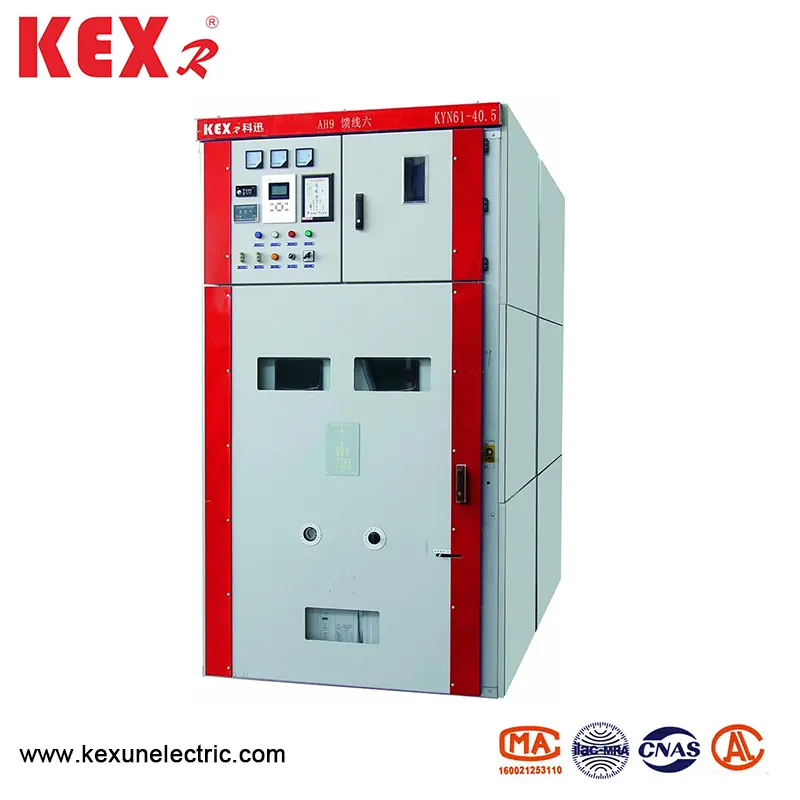

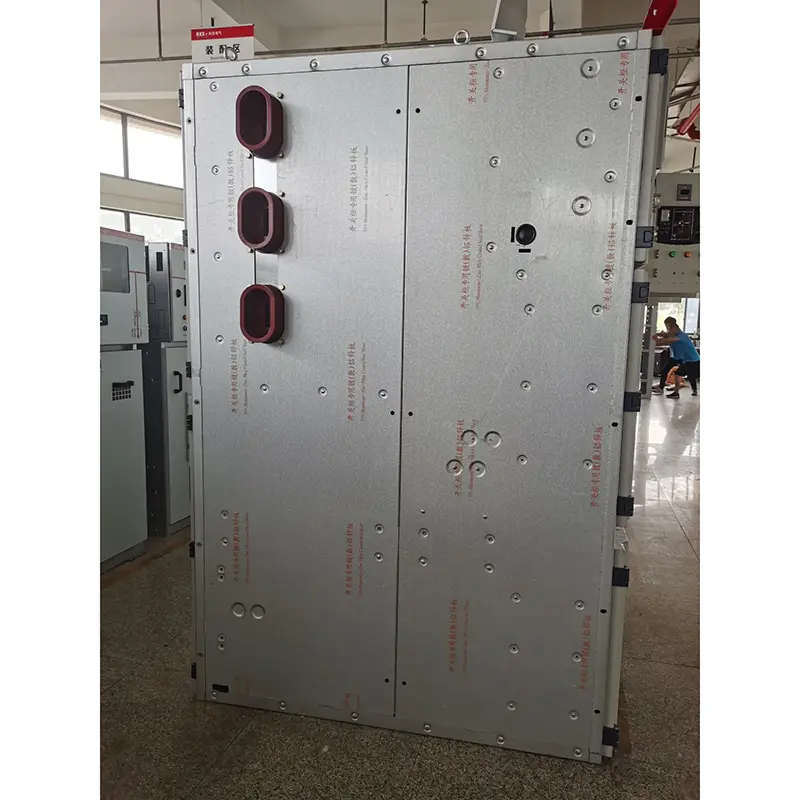

Zariadenie na spínač brnenia

Kyn61-40.5, špeciálne vyrábaný spoločnosťou Kexun v Číne dodávateľa, je vybavenie na posúvacie spínač brnenia, ktoré je vhodné pre stredné a vysoké napätia napájacie systémy s úrovňou napätia 40,5 kV a používa sa hlavne na rozdelenie energie, priemyselných a banských podnikov a nových energetických polí. V porovnaní so zariadením na stredné napätie má zariadenie na radenie panciera oblečenia charakteristiky väčšieho objemu a silnejšej izolácie.

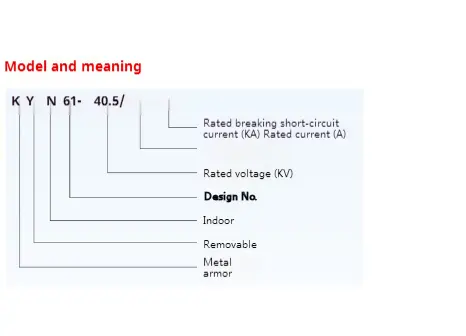

Model: Kyn61-40.5
Značka : Kexr

● Zhrnutie

Kyn61-40.5 Zariadenie na spínač brnenia a pancierovanie (ďalej len sa označuje ako zariadenie) je kompletné vnútorné distribučné zariadenie s trojfázovým AC 50Hz a menovité napätie 40,5 kV. Ako elektráreň, rozvodne a priemyselné a ťažobné podniky na prijímanie a distribúciu elektrickej energie môže ovládať, chrániť a odhaľovať obvody a môže sa tiež použiť na miestach s častými operáciami. Toto prepínacie zariadenie je v súlade s GB/T11022-1999, GB3906-2006 a DL404-1997.

Armor Clad Shifting Switch Equipment


● Technické parametre pre každú zložku zariadenia Kyn61-40.5


◆ Vákuové rozvádzače

Počet

Položka

Jednotka

Údaje

1

Menovité napätie

Kv

40.5

2

Menovitý prúd

A

1250, 1600, 2000

3

Menovitá frekvencia

Hz

50

4

Menené krátkodobé vydržanie prúdu

Ten

20,25,31,5

5

Menené vrchol odoláva prúdu

Ten

50,63,80

6

Menené pracovné frekvencie odolávajú napätiu

Kv

95/1 min.

7

Menovité osvetľovacie impulz vydržia napätie

Kv

185

8

Menené skratky trvalého času

S

4

9

Ip titul


IP3X


◆ Vákuový istič

Počet

Položka

Jednotka

Údaje

1

Menovité napätie

Kv

40.5

2

Menovitá frekvencia

Hz

50

3

Menené pracovné frekvencie odolávajú napätiu

Kv

95/1 min.

4

Menovité osvetľovacie impulz vydržia napätie

Kv

185

5

Menovitý prúd

A

1250, 1600, 2000

6

Menené krátkodobé vydržanie prúdu

Ten

20,25,31,5

7

Menovité skratové prelomenie prúdu

Ten

20,25,31,5

8

Menené skratky trvalého času

Ms

30

9

Ip titul

Ms

50

10

Otváracia doba

Ms

20

11

Zatváracia doba

Ms

10000

12

Menené skratovacie prelomenie aktuálny čas

Čas


13

Mechanická životnosť

Čas



◆ Stroje s prameňom

Položka


Jednotka

Údaje

Menovité prevádzkové napätie

Kotúč prelomenia brzdy

V

DC220/110 AC220/110

záverečná cievka

Menovaný prevádzkový prúd

Kotúč prelomenia brzdy

A

0,96 (220 V) 1,05 (110 V)

záverečná cievka

Výkon motora na ukladanie energie

W

230

Napätie s hodnotením motora na ukladanie energie

V

DC220/110 AC220/110

Energetický úložný čas

S

≤12


● Štrukturálne charakteristiky zariadenia Kyn61-40.5

Spínačové vybavenie je navrhnuté podľa štandardu obrneného kovového uzavretého zariadenia v GB3906-1991 a IEC298. Celé vybavenie pozostáva z dvoch častí: zariadenia a kresbateľná časť (ručná sieť). Konštrukcia zariadenia je zostavená a kombinovaná s skrutkami. Interiér prepínacieho zariadenia je rozdelený do miestnosti s ističmi, hlavnú autobusovú miestnosť, káblovú miestnosť a reláciu v miestnosti na kovovú priečku. Úroveň ochrany škrupiny dosahuje IP3X a úroveň ochrany medzi priehradkami je IP2X a všetci kovový konštrukčný členovia sú spoľahlivo uzemnení. Každá časť systému hlavnej slučky má kanál uvoľňovania tlaku pre nezávislý výfuk.

◆ Shell a oddiel

Škrupina a rozdelenie zariadení na radenie pancierovania sú zaskrutkované oceľou valcovanou na studenú oceľovú dosku po spracovaní a ohýbaní strojnými strojmi CNC. Zmiestnené zariadenie preto môže zabezpečiť rovnomernosť štrukturálnych rozmerov. Zariadenie na spínač panciera oblečené je rozdelené do miestnosti na istič, hlavnú autobusovú miestnosť, káblovú miestnosť a reláciu v miestnosti a každá časť je oddelená uzemnenou kovovou priečkou.

◆ Handcart

Handcart je možné rozdeliť na ručný obvod ističa, handcart transformátora napätia, meranie ručiek, izolačnú ručku atď. Všetky druhy handcartu majú rovnaký tvar a veľkosť a ručné karty s rovnakým účelom sú vymeniteľné. Handcart má testovaciu/izolačnú polohu a pracovnú polohu v zariadení a každá poloha je vybavená prepojením zariadenia, aby sa zabezpečilo, že sa ručná sieť nemôže náhodne pohybovať, keď je vo vyššie uvedených dvoch pozíciách.

◆ priehradka na istič

V priehradke ističa je nainštalovaná konkrétna stopa, ktorá sa má pohybovať. Keď sa istič pohybuje medzi testovacou polohou a pracovnou polohou, izolačný ventil sa automaticky otvára alebo sa zatvára, čo zaisťuje, že personál sa nedotkne nabitého tela. Obsluha je možné prevádzkovať so zatvorenými dverami zariadenia a polohu ručníka v zariadení je možné vidieť cez pozorovacie okno a zároveň je možné vidieť akékoľvek funkčné značky na ručnej karte.

◆ Priehrada autobusu

Hlavná autobus vedie z jedného pancierovaného posunutého prepínača na druhé a je pripevnené vetvami malých autobusov a statickými kontaktnými schránkami a pri prekrížení bočných dosiek susedných zariadení je pripevnené rukávmi z autobusu. Všetky autobusy prijímajú kompozitnú izoláciu.

◆ Káblové priestoru

V káblovej miestnosti je možné nainštalovať PT, uzemňovací spínač, blesk a viac káblov.

◆ RELESITA

Vnútorná doska a panel relé môžu byť vybavené sekundárnymi komponentmi, ako sú komponenty riadenia a ochrany, merania a zobrazovacie prístroje a indikátory živého monitorovania.

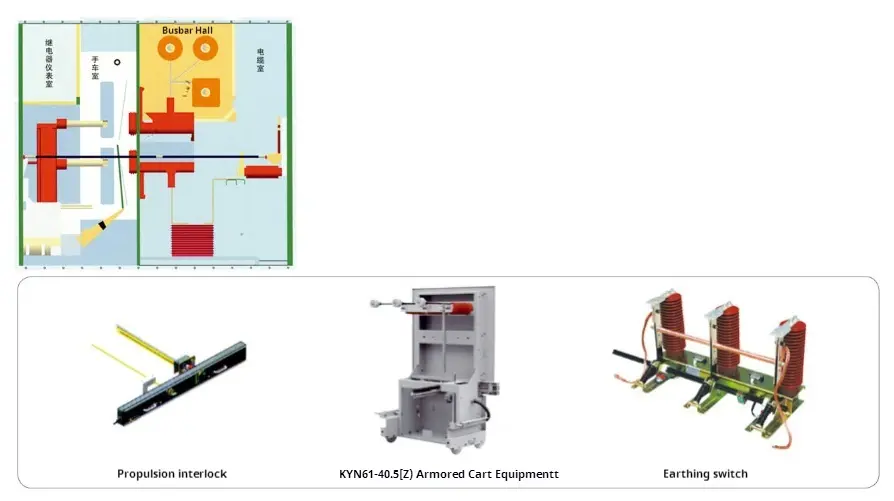

◆ Základné zariadenie

Zariadenie na spínač brnenia oblečené má spoľahlivé prekladacie zariadenie, ktoré účinne zaisťuje bezpečnosť operátorov a zariadení;

Armor Clad Shifting Switch Equipment


Keď je uzemňovací spínač v polohe vypnutia, ručný stroj sa môže presunúť iba z polohy testu/izolácie do pracovnej polohy; A zadné dvere sa nedajú otvoriť, čím sa zabráni chybnému vstupu do elektrifikovaného intervalu. Keď je ručná sieť úplne vytiahnutá zo zariadenia alebo keď je obsluha v teste/izolačnej polohe v zariadení a spínač uzemnenia je zablokovaný a odomknutý, môže sa vypínač uzemniť. Ak je obsluha v pracovnej polohe, prepínač uzemnenia nie je možné uzavrieť. Zabráti sa omylom prepínača uzemňovania a zabraňuje tomu, aby sa handcart presunul do pracovnej polohy, keď je uzemňovací spínač v uzavretej polohe. Iba v prípade, že je obsluha obvodu v teste/izolačnej polohe alebo pracovnej polohe, je možné prevádzkovať istič; Okrem toho, po zatvorení ističa sa handcart nemôže pohybovať, čo bráni v tlači a ťahaní ističa omylom tlačiť a ťahať istič. Elektrické vzájomné prepojenie je možné nainštalovať medzi vybavenie.

◆ Uzemňovacie zariadenie

V káblovej miestnosti sa nachádza uzemňovacia zbernica 6 × 50 mm2, ktorá môže prechádzať susednými zariadeniami a je v dobrom kontakte s zariadeniami.

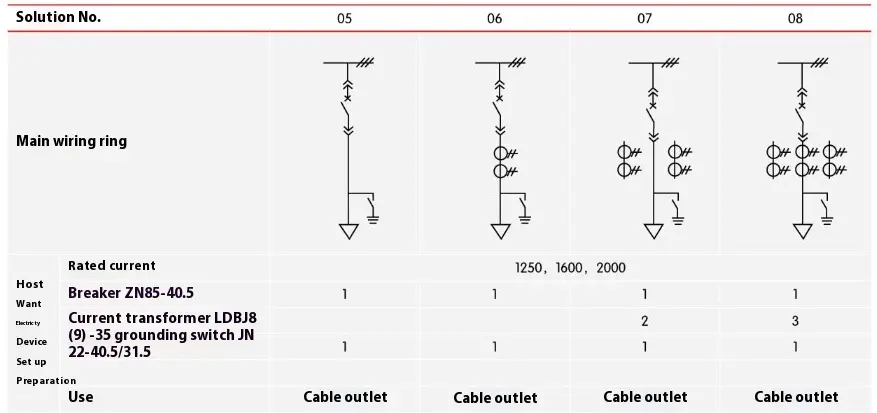

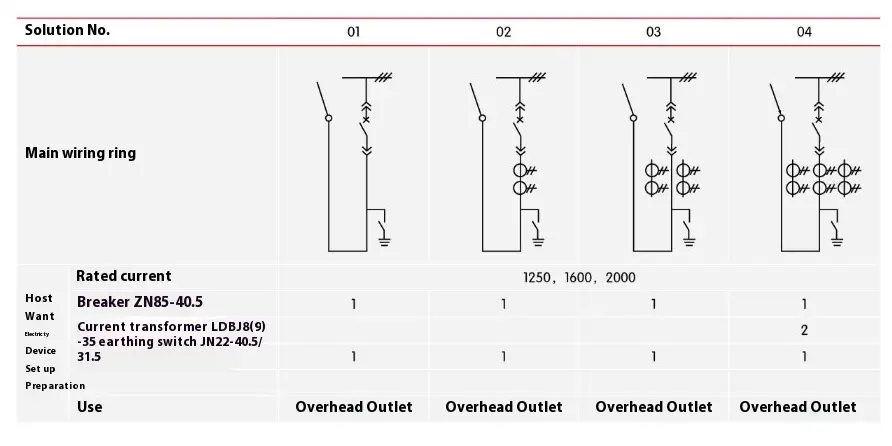

● Hlavná schéma zapojenia

Existuje 27 bežne používaných typických schém primárneho zapojenia pre vybavenie na spínač brnenia brnenia, ktoré môžu vyhovovať potrebám prichádzajúcich a odchádzajúcich potrubí káblov používateľov, režijných prichádzajúcich a odchádzajúcich vedení, komunikácie a merania, ochrany atď. Ak existujú iné schémy odlišné od existujúcich schém, poraďte sa s výrobcom.

Armor Clad Shifting Switch EquipmentArmor Clad Shifting Switch Equipment

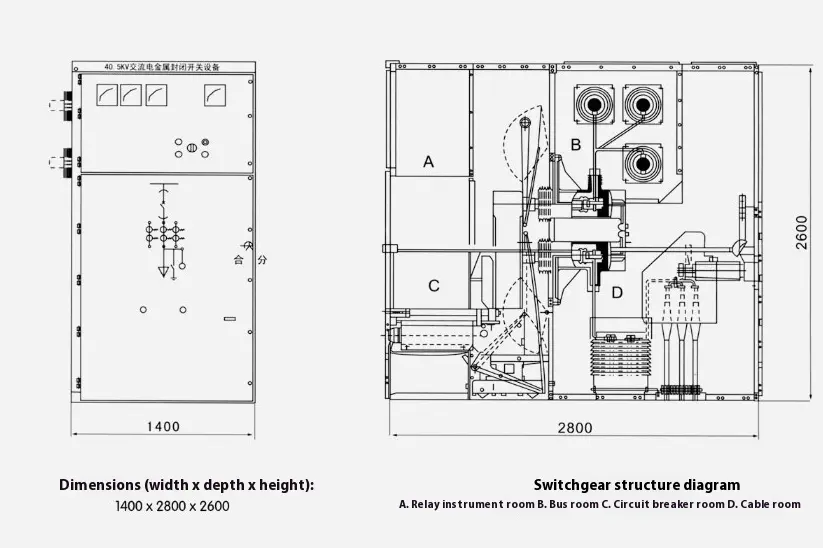

● Štrukturálne rozmery a schematický diagram zariadenia na presun brnenia

Armor Clad Shifting Switch Equipment
