Rozvádzacie rozvádzače

Ako profesionálny dodávateľ prenosu a transformačných zariadení v Číne je možné na prijímanie a distribúciu elektrickej energie v elektrárňach, rozvodní a priemyselných a banských podnikoch použiť aj na iné miesta, kde sú často prevádzkované obvody, kde sú často obsadené obvody, a môžu sa tiež využívať aj na iných miestach, kde sú často obsadené obvody, a môžu sa využívať aj na iných miestach, na ktorých sú obsluhované obvody, a môžu sa využívať aj na iných miestach, ktoré sú používané na iných miestach, ktoré sú často obsluhované.
Model: Kyn61-40.5
Značka : Kexr

● Tektonické charakteristiky

▶ Štruktúra rozvádzača je zostavená a istič je podlahou podlahou handcart

▶ Kyn61-40.5 Type Armor-Cld Sworting Rozpínač je vybavený úplne novým zloženým izolovaným vákuovým ističom, ktorý má charakteristiky dobrého zameniteľnosti a jednoduchej výmeny

▶ Ráme handcartu je vybavený mechanizmom pohonu olovnatého a matice, ktorý môže ľahko pohybovať ručkou a zabrániť tomu, aby poškodzoval skľučujúcu štruktúru pohonu

▶ Všetky operácie je možné vykonať s dverami skrinky zatvorené

▶ Prehadzovanie medzi hlavným spínačom, handcart a dvere skrinky s prepínaním prijíma povinný režim mechanického blokovania, ktorý spĺňa funkciu „päť prevencie“

▶ Káblová miestnosť má dostatok miesta na pripojenie viacerých káblov

▶ Rýchly uzemňovací spínač sa používa na uzemnenie a skrat

▶ Úroveň ochrany obalu je IP3X a úroveň ochrany je IP2X ;, keď sú dvere handcart otvorené

▶ Spínacie rozvádzacie rozvádzacie rozvádzacie rozvádzače sú prispôsobené GB3906-1991.dl404-1997 a prijíma medzinárodný štandard IEC-298 pre referenciu.


● podmienky prostredia

▶ Horná hranica teploty okolia je +40 ℃ a priemerná hodnota meraná do 24 hodín nepresahuje 35 ℃ a dolná hranica je-15 ℃

▶ Nadmorská výška: nie viac ako 1 000 metrov nad morom

▶ Relatívna vlhkosť: Denná priemerná hodnota nesmie prekročiť 95%a priemerná hodnota mesačnej hodnoty nesmie prekročiť 90%

▶ Intenzita zemetrasenia: nie viac ako 8 stupňov

▶ Tlak vodnej pary: Denná priemerná hodnota nesmie prekročiť 2,2 kPa a priemerná priemerná hodnota nesmie prekročiť 90%.


● Tabuľky technických parametrov

◆ Vákuové rozvádzače

Počet

Položka

Jednotka

Údaje

1

Menovité napätie

Kv

40.5

2

Menovitý prúd

A

1250, 1600, 2000

3

Menovitá frekvencia

Hz

50

4

Menené krátkodobé vydržanie prúdu

Ten

20,25,31,5

5

Menené vrchol odoláva prúdu

Ten

50,63,80

6

Menené pracovné frekvencie odolávajú napätiu

Kv

95/1 min.

7

Menovité osvetlenie impulz odoláva napätiu

Kv

185

8

Menené skratky trvalého času

S

4

9

Ip titul


IP3X


◆ Vákuový istič

Počet

Položka

Jednotka

Údaje

1

Menovité napätie

Kv

40.5

2

Menovitá frekvencia

Hz

50

3

Menené pracovné frekvencie odolávajú napätiu

Kv

95/1 min.

4

Menovité osvetlenie impulz odoláva napätiu

Kv

185

5

Menovitý prúd

A

1250, 1600, 2000

6

Menené krátkodobé vydržanie prúdu

Ten

20,25,31,5

7

Menovité skratové prelomenie prúdu

Ten

20,25,31,5

8

Menené skratky trvalého času

Ms

30

9

Ip titul

Ms

50

10

Otváracia doba

Ms

20

11

Zatváracia doba

Ms

10000

12

Menené skratovacie prelomenie aktuálny čas

Čas


13

Mechanická životnosť

Čas



◆ Stroje s prameňom

Položka


Jednotka

Údaje

Menovité prevádzkové napätie

Kotúč prelomenia brzdy

V

DC220/110 AC220/110

záverečná cievka

Menovaný prevádzkový prúd

Kotúč prelomenia brzdy

A

0,96 (220 V) 1,05 (110 V)

záverečná cievka

Výkon motora na ukladanie energie

W

230

Napätie s hodnotením motora na ukladanie energie

V

DC220/110 AC220/110

Energetický úložný čas

S

≤12


● Schémy zapojenia

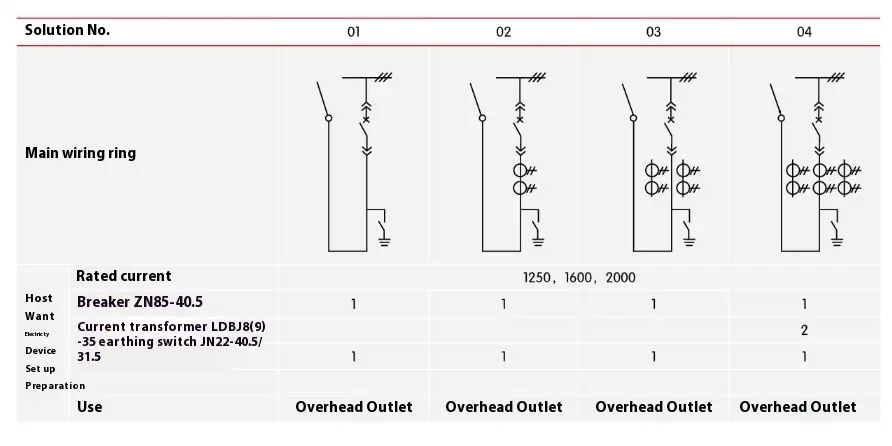

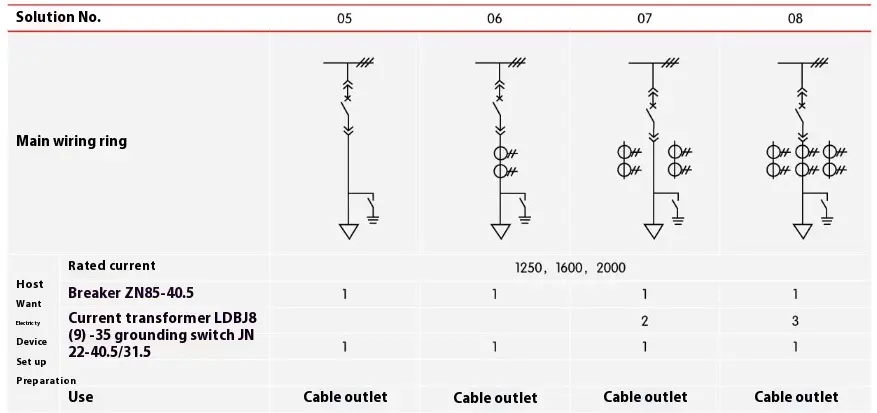

Existuje 27 bežne používaných typických schém primárneho zapojenia na radenie rozvádzacích rozvádzacích rozvodov, ktoré môžu vyhovovať potrebám prichádzajúcich a odchádzajúcich vedení káblov používateľov, režijných prichádzajúcich a odchádzajúcich vedení, komunikácie a merania, ochrany atď. Ak existujú iné schémy odlišné od existujúcich schém, poraďte sa s výrobcom.

Armor Clad Shifting SwitchgearArmor Clad Shifting Switchgear

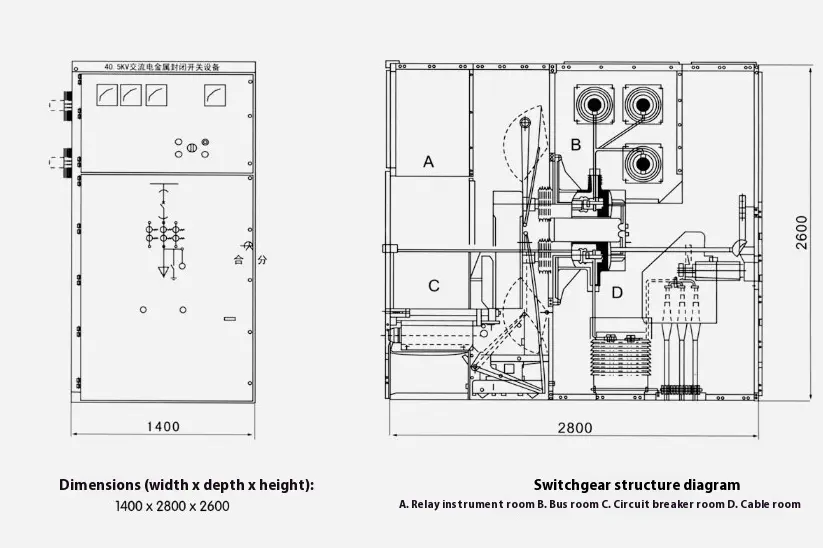

● Štrukturálne rozmery rozvádzacieho rozvádzača brnenia

Armor Clad Shifting Switchgear

● Inštalácia prepínača

▶ Výška elektrickej miestnosti Kyn61-40.5

▶ Vzdialenosť od zadnej časti skrinky k stene: ≥ 1500 mm

▶ Rýchlosť základného rámca: ≤ 1 mm/m

▶ Vstavaný kanál oceľ nadácie nesmie prekročiť 3 mm nad zemou

▶ Dá sa ho pripevniť na nadácii skrutkami alebo zváraním

▶ Hmotnosť rozvádzača je asi 1800 kg

▶ Šírka prevádzkovej koridoru rozvádzača (jeden riadok): ≥ 3000 mm a dvojitý rad (tvárou v tvár) ≥ 4000 mm.


● Konzistentnosť produktu

◆ Číslo hlavnej schémy primárnej linky, diagram systému Single Bus, schéma usporiadania a schéma rozloženia

◆ Elektrický schematický diagram a schéma koncového usporiadania sekundárneho obvodu

◆ Špecifikácia modelu a množstvo elektrických komponentov rozvádzacieho rozvodu

◆ Špecifikácie a materiály hlavného autobusu a pobočky

◆ Mená a množstvá náhradných dielov a náhradných dielov

◆ S továrňou sa dohodnú osobitné požiadavky

◆ V dôsledku neustáleho zlepšovania produktovej technológie sa všetky údaje podliehajú najnovšiemu potvrdeniu technického oddelenia našej továrne. Ak dôjde k nejakej zmene, nebude žiadne upozornenie.


● Pokyny na objednávku

◆ Schéma hlavnej schémy zapojenia, diagram účelu a systémový systém; Menovité napätie; Menovaný prúd; Hodnotený skrat prelomenie prúdu; Plán rozloženia distribúcie energie a usporiadanie a konfiguračný plán rozvádzača atď.

Uveďte špecifikácie prichádzajúcich a odchádzajúcich káblov

◆ Požiadavky na funkcie riadenia, merania a ochrany rozvádzača a iných blokovacích a automatických zariadení.

◆ Model, špecifikácia a množstvo hlavných elektrických komponentov v rozvádzačoch. Ak je medzi rozvádzačom alebo prichádzajúcimi skrinkami potrebné spojenie z autobusového mostu

◆ Ak sa v špeciálnom prostredí použije rozvádzacia rozvádzacia rozvádzacia výstavba brnenia, mala by sa pri objednávaní podrobne určiť.

◆ Ďalšie špeciálne požiadavky.


● Schematický diagram základov inštalácie rozvádzačov

Armor Clad Shifting Switchgear
