Zavedené rozvádzacie rozvádzače

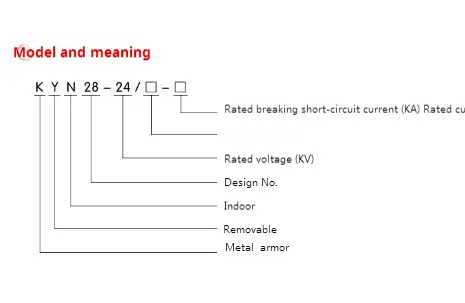

● Význam modelu

● Podmienky použitia

◆ Normálne podmienky použitia

▶ Okolitá teplota: -15 ~ 40 ℃ a priemer do 24 hodín menej ako 35 ℃.

▶ Vlhkosť: priemerná denná vlhkosť menšia ako 95%; Priemerná mesačná vlhkosť menšia ako 90%;

▶ Tlak pary ： Priemerný tlak pary za deň nie je viac ako 2,2 kPa ； Priemerný mesačný tlak vodnej pary nesmie prekročiť 1,8 kPa ；;

▶ Nadmorská výška: Nadmorská výška pancierovaného posunutého kovového rozvádzača by mala byť menšia ako 1 000 m

▶ okolitý vzduch nie je očividne znečistený prachom, soľou, korozívnym a/alebo horľavým plynom, parou alebo soľným sprejom;

▶ Vibrácie alebo zemný pohyb z vonkajšej strany spínacieho zariadenia a riadiaceho zariadenia je možné ignorovať

▶ Amplitúda elektromagnetickej interferencie indukovanej v sekundárnom systéme nepresahuje 1,6 kV.

◆ Špeciálne podmienky použitia

Ak sa používa za normálnych podmienok prostredia, ktoré presahujú podmienky špecifikované v GB/T1022, spoločnosť a používatelia môžu rokovať a dosiahnuť dohodu o osobitných prevádzkových podmienkach.

Aby sa zabránilo kondenzácii, kovový rozvádzací rozvádzací rozvádzač

je vybavený ohrievačom, ktorý by sa mal používať, keď je rozvádzač v pohotovostnom stave. Pozornosť by sa mala venovať aj vloženiu ohrievača do prevádzky, keď je rozvádzač v normálnej prevádzke.

● Technický parameter kovového rozvádzacieho rozvádzača kovu

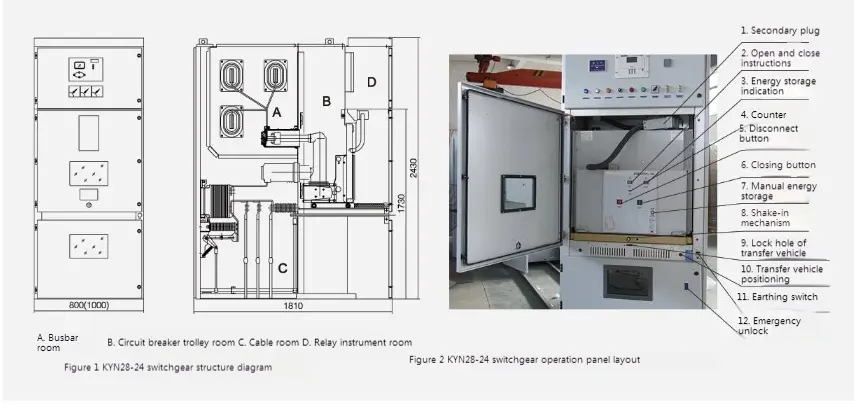

● Stručný popis štruktúry

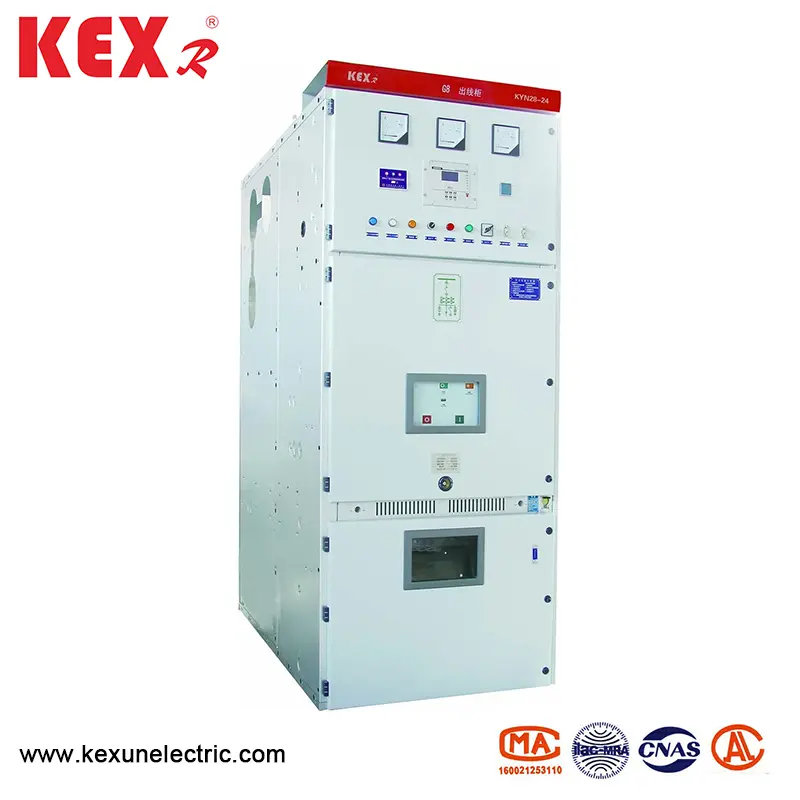

Rozpínač Kyn28-24 Type Armor odetok kovový rozvádzací spínač pozostáva z skrinky a odnímateľných častí (bežne známych ako Handcart). Rozvádzače je rozdelené do niekoľkých funkčných priehradiek kovovými priečkami, ako sú autobusová miestnosť, miestnosť na istič, káblovú miestnosť a relé. Odnímateľné časti rozvádzacieho rozvádzača môžu byť vybavené ručnými handcart s vákuovým obvodom, handcart transformátora napätia, ručný handcart v blesku, izolačnú ručku a ručnú ruku.

● Charakteristiky hlavných komponentov

◆ Shell

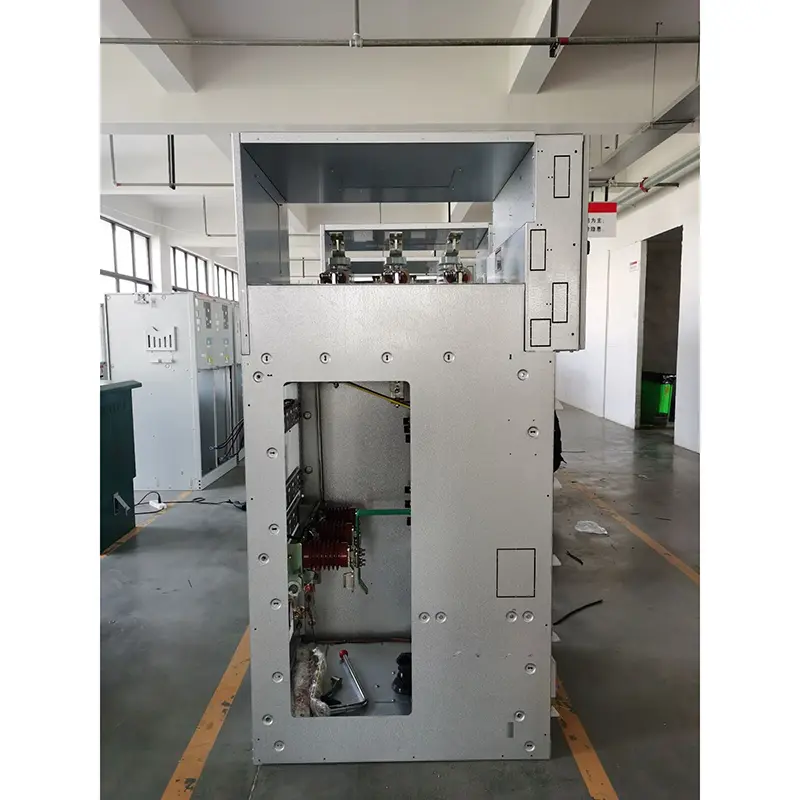

Škrupina kovového spínača Kyn28-24 Zariadenie Armor Cad Cont Kov Uzavreté spínač je vyrobený z oceľovej dosky s dovážanou hliník-zinok, ktorý je spracovaný strojom CNC a je vyrobený pomocou viacerých skladacích procesov. Celá skrinka má vysokú presnosť a silnú odolnosť proti korózii a oxidačnú odolnosť a kvôli prijatiu viacerých skladacích technológií je skrinka ľahšia v celkovej hmotnosti, vyššia v mechanickej pevnosti a krásny vzhľad ako iné podobné skrinky zariadenia. Kabinet prijíma zostavenú štruktúru, ktorá je spojená s vŕbovou maticou a skrutkou s vysokou pevnosťou, takže cyklus spracovania a výroby je skrátený, časti sú univerzálne, podlahová plocha je malá a organizácia výroby je pohodlná.

◆ Handcart

Kostra obsluhy je vyrobená z tenkej oceľovej dosky a zostavená strojom CNC. Handcart a skrinka majú vysokú zodpovedajúcu presnosť a mechanické blokovanie je bezpečné, spoľahlivé a flexibilné. Handcart je možné rozdeliť na ručný obvod ističa, handcart transformátora napätia, handcart merania, izolačnú ruku atď. Handcarty s rovnakými špecifikáciami môžu byť voľne zamenené. Handcart má polohu odpojenia/skúšky a pracovnú polohu v skrinke a každá poloha má polohovacie zariadenie. Zabezpečiť spoľahlivé vzájomné prepojenie. Všetky druhy handscarts sú poháňané a stiahnuté skrutkovými tyčami, ktoré sú ľahké a flexibilné na prevádzku a vhodné pre personál v službe. Ak je potrebné z kabinetu odstrániť ručku, môže byť pohodlne vytiahnutý so špeciálnym prenosovým vozidlom na rôzne inšpekcie a údržbu. Keď sa ručné vozidlo prepravuje do miestnosti na istič v skrinke, môže byť spoľahlivo uzamknuté v polohe OFF/Test a svetlo polohy skrinky ukazuje svoju polohu. Až po úplnom uzamknutí ručičky sa môže mechanizmus pohonu olovnatého skrutky otrasiť, aby sa handcart posunul do pracovnej polohy. Keď ručná sieť dosiahne pracovnú polohu, prevádzková sila rukoväte pohonu sa náhle zvýši a nemôže sa otáčať a jeho príslušné svetlo indikátora polohy ukazuje svoju polohu. Mechanické blokovanie handcartu môže spoľahlivo zabezpečiť, aby sa istič mohol uzavrieť iba vtedy, keď je obsluha v pracovnej polohe alebo testovacej polohe; Okrem toho sa ručný stroj môže pohybovať iba vtedy, keď je istič v úvodnom stave.

◆ priehradka

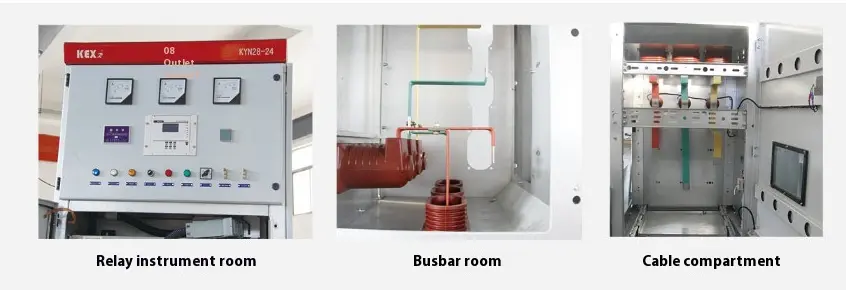

Hlavné elektrické komponenty rozvádzača sú v ich nezávislých priehradkách, konkrétne: miestnosť na handcart, autobusu, káblovú miestnosť, miestnosť na relé atď. Úroveň ochrany každého priestoru dosahuje IP2X. S výnimkou miestnosti pre relé, ďalšie tri priehradky majú kanály na zmiernenie tlaku. Z dôvodu stredného typu sa priestor v káblovej miestnosti výrazne zvýši, takže zariadenie môže paralelne spájať viac káblov.

▶ Kombričný priehradka A: Hlavná zbernica je spojená s jednoduchým zostrihom, ktorý je pripevnený k zbernici vetvy (statická kontaktná schránka) a hlavná izolácia zbernice. Hlavná zbernica zbernice a kravaty sú medené tyče s obdĺžnikovým prierezom a dvojité zbernice sa používajú na zaťaženie ťažkým prúdom. V prípade špeciálnych potrieb môže byť autobus pokrytý teplom zmršťovateľným rukávom a prispôsobeným izolačným krycom. Izolačné puzdrá sú inštalované medzi autobusmi susedných skriniek, ktoré môžu účinne obmedziť nehodu v priestore bez rozloženia do iných skriniek v prípade oblúka vnútornej poruchy.

▶ Odslužba ističa B: Ropátky sú inštalované na oboch stranách priestoru, aby sa handcart presunul z polohy vypnutia/skúšky do pracovnej polohy v skrinke. Oddiel (ventil) statického kontaktného boxu je nainštalovaný na zadnej stene miestnosti s handcart. Keď sa handcart presunie z polohy vypnutia/skúšky do pracovnej polohy, horné a dolné ventily na ústí statického kontaktného boxu sa automaticky otvoria v spojení s ručným strojom. Pri pohybe v opačnom smere sa ventil automaticky zavrú, až kým sa handcart nezaoberá určitú polohu a bezpečne pokrýva statické kontaktné pole, čím sa vytvorí efektívna izolácia. Pretože medzi horným ventilom a dolným ventilom nie je spojenie, ventil na živej strane sa môže počas údržby zamknúť, čím sa zabezpečí, aby sa personál údržby nedotýkal živého tela. Handcart je možné prevádzkovať aj pri zatvorení dverí ističa. Prostredníctvom pozorovacieho okna na dverách môžete pozorovať polohu ručníka v priestore, otvorenie a pokyny na ukladanie energie a situáciu v ukladaní energie.

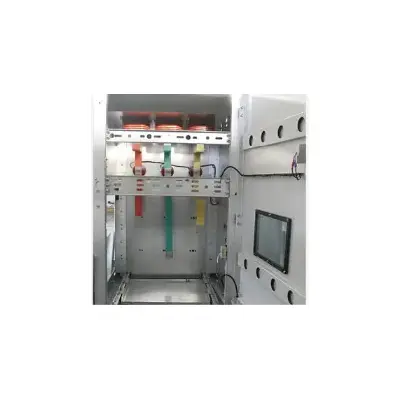

▶ Káblové priestory C: V strede je zabudovaný kovový rozvádzací rozvádzač Kyn28-24. Aktuálny transformátor a uzemňovací spínač sú nainštalované na zadnú stenu priestoru (uzemňovací spínač je možné nainštalovať aj uprostred spínacej skrinky podľa potrieb zákazníka) a bleskový zadok je nainštalovaný v dolnej časti priestoru. Po odstránení ručkového vozidla a extrahovateľnej horizontálnej oddielu môžu konštruktori vstúpiť do skrinky spredu na inštaláciu a údržbu. Kábel spojovacie vodiče v káblovej miestnosti môžu byť pripojené paralelne s 1-3 káblami na fázu a 6 káblov je možné v prípade potreby pripojiť s každou fázou. Odnímateľná kovová tesniaca doska alebo nemagnetická kovová tesniaca doska sa pripravuje na spodnej časti priehradky kábla, aby sa zabezpečila vhodná výstavba.

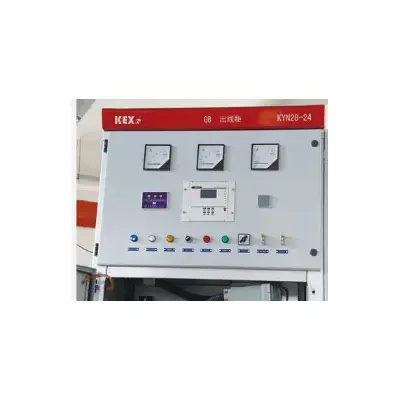

▶ RELE RELESTUM DOSAD D: Do miestnosti na relé sa môžu nainštalovať komponenty, prístroje, indikátory živého displeja a sekundárne vybavenie so špeciálnymi požiadavkami. Riadiaca čiara je položená v kmeňoch a kmeň má kovovú kryciu dosku, ktorá môže izolovať sekundárnu čiaru od komponentov vysokého napätia. Ľavý predný kmeň je vyhradený pre olovo a olovenie ovládacích káblov a príslušné časti spodnej dosky sú vybavené sekundárnymi vodičmi a otvormi závitu káblov. Na hornej doske miestnosti pre relé sa nachádza aj malý otvor na priechod autobusu, ktorý je vhodný na výstavbu. Pri zapojení je možné otvoriť hornú kryciu dosku v prístrojovej miestnosti, aby sa uľahčila inštalácia malého autobusu.
