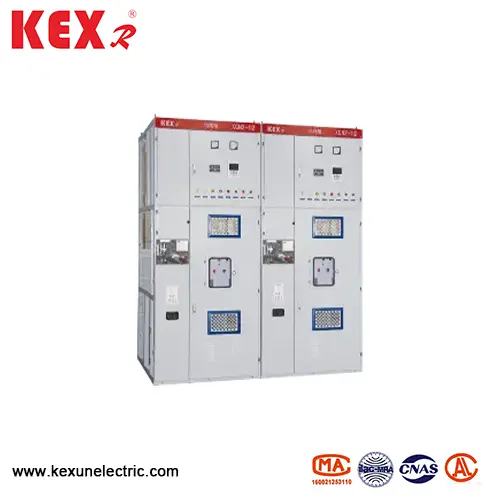

Typ políčka Zariadenie Uzavreté kovové zatvorené spínač

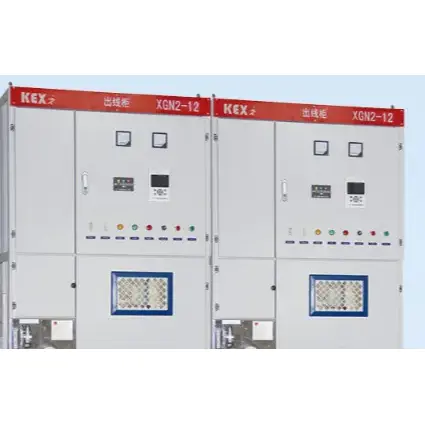

Hlavné primárne komponenty XGN2-12 krabice typu Fix kov Uzatvorené prepínacie zariadenia špeciálne vyrábané spoločnosťou Kexun v továrni Číny sú prepracované. V porovnaní so zariadeniami Handcart a zariadenia GG-1 (A) F, ktoré sa v súčasnosti používajú hlavne, má XGN2-12 TYP TYP Fixné kovové uzavreté prepínač zariadenia vyššia úroveň izolácie a ochranu a vo vnútri sa nepoužívajú žiadne fázové a fázové klenoty a izolačný plyn a vo vnútri sekundárneho obvodu sa nepoužíva žiadne sekundárne zástrčky.
Model: XGN2-12
Značka: Kexr
Model: XGN2-12
Značka: Kexr

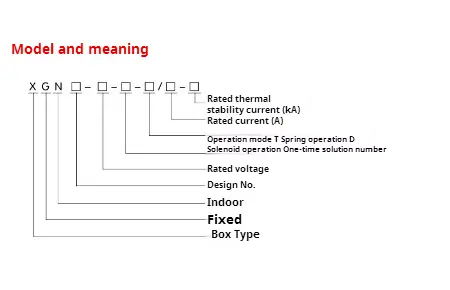

● Význam modelu
● Hlavne technické parametre zariadenia typu XGN2-12 Typ kovového zatvoreného prepínača
|
Počet |
Položka |
Jednotka |
Údaje |
|
1 |
Menovité napätie |
Kv |
3,6,10 |
|
2 |
Maximálne prevádzkové pracovné napätie |
Kv |
3,5,8,9,11.5 |
|
3 |
Menovitý prúd |
A |
5 ~ 3000 |
|
4 |
Menovité prelomové prúd |
Ten |
16,20,31,5,40 |
|
5 |
Menovité skratové zatváracie prúd |
Ten |
40,50,80 100 |
|
6 |
Menovité skratované dynamické stabilný prúd |
Ten |
40,50,80 100 |
|
7 |
Menovité tepelné stabilné prúd |
Ten |
16,20,31,5,40 |
|
8 |
Menené tepelné stabilné čas |
S |
4 |
|
9 |
Ip titul |
|
IP2X |
|
10 |
Autobusový systém |
|
Jednorazový alebo s obtokom |
|
11 |
Prevádzková metóda |
|
Elektromagnetický alebo pružinový typ skladovania energie |
|
12 |
Rozmery （šírka*hĺbka*výška） |
mm |
1100*1200*2650 (pod 1000a) |
|
13 |
Váha |
Kg |
1000 |
◆ Štruktúra

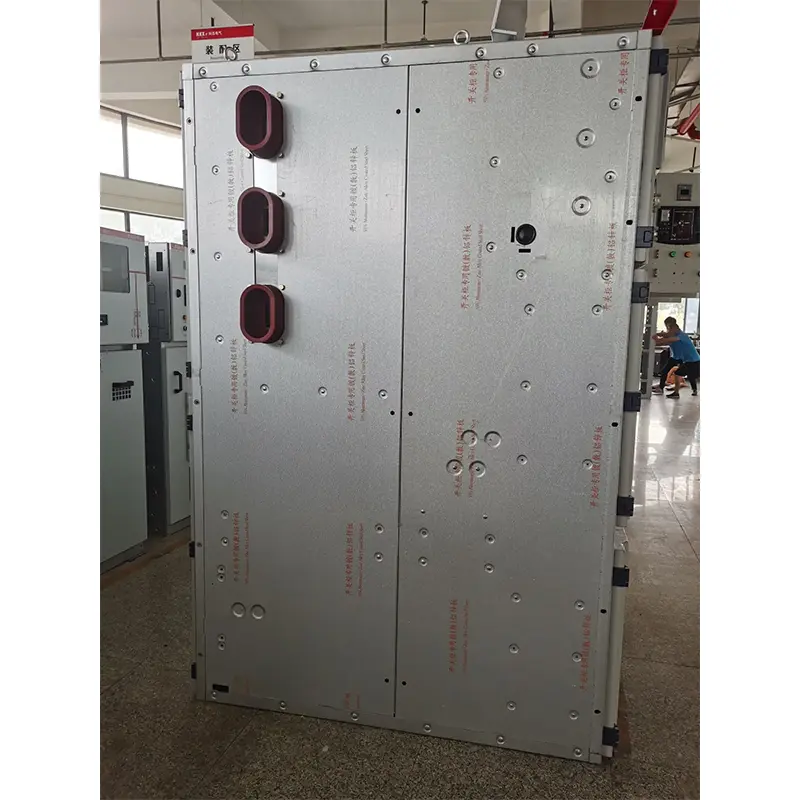

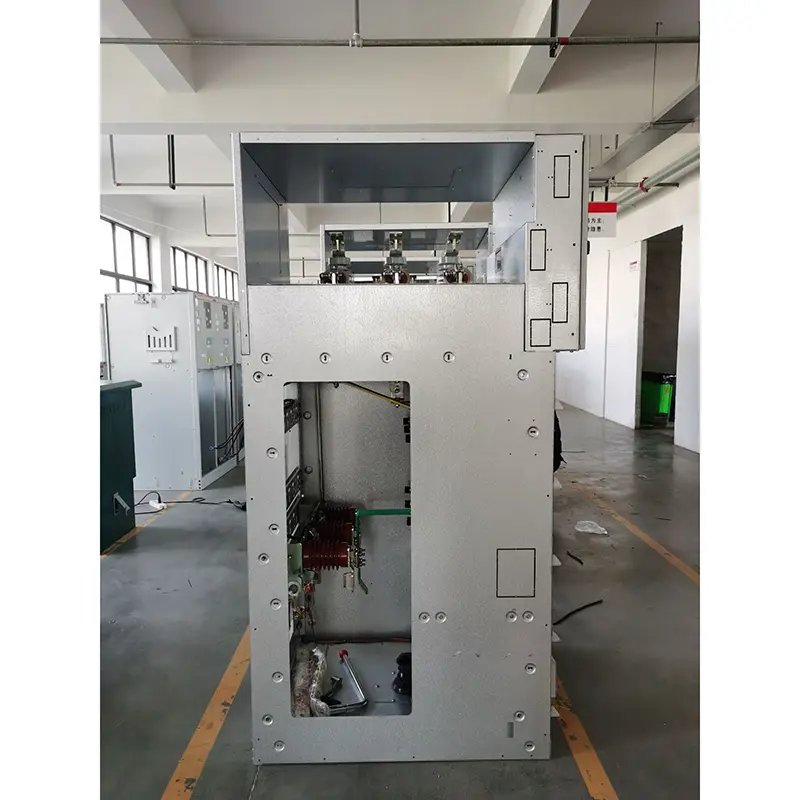

Tento kovový obsah XGN2-12 TYP Fixovaný kovový uzavretý spínač je kovová konštrukcia uzavretej škatule a rám zariadenia je zváraný uhlovou oceľou. Zariadenie je rozdelené do ističa, autobusovej miestnosti, káblovej miestnosti a relé podľa oceľových dosiek a prevádzka hlavných komponentov v zariadení sa dá pozorovať cez pozorovacie okno a osvetľovaciu lampu na fasáde. Aby sa zlepšil technický výkon zariadenia, boli prepracované hlavné komponenty (ako sú ističe a rotačné odpojenia). Podľa usporiadania zariadenia typu XGN2-12 Type Fixte Kov Uzavreté prepínacie prepínače môžu byť relé v relé, signálne relé, označujúce nástroje, signálne svetlá môžu byť nainštalované na dvere a na inštaláciu a prevádzkovú miestnosť prenosového spínača, s autobusovou miestnosťou v zadnej časti a káblovej miestnosti v spodnej časti, môžu sa používatelia pripojiť k vodičom pohodlne. Predná časť je miestnosť na istič, ktorá je vhodná pre údržbu zariadenia. Pozrite si obrázok 1 a obrázok 2 a Príručka produktu pre vnútorný mechanizmus zariadenia.

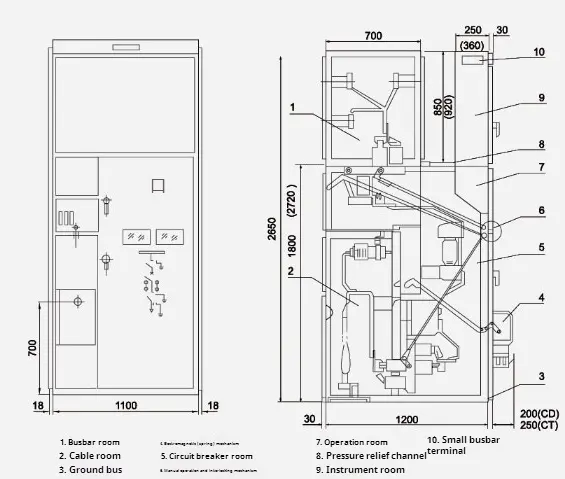

● XGN □ -12/07D OUTLINE DRAKE

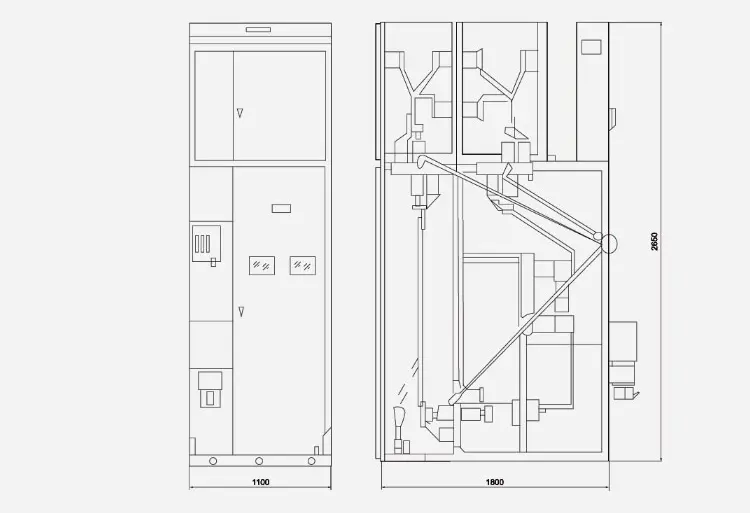

● XGN □ -12 (výstup obtokového kábla) Výkres

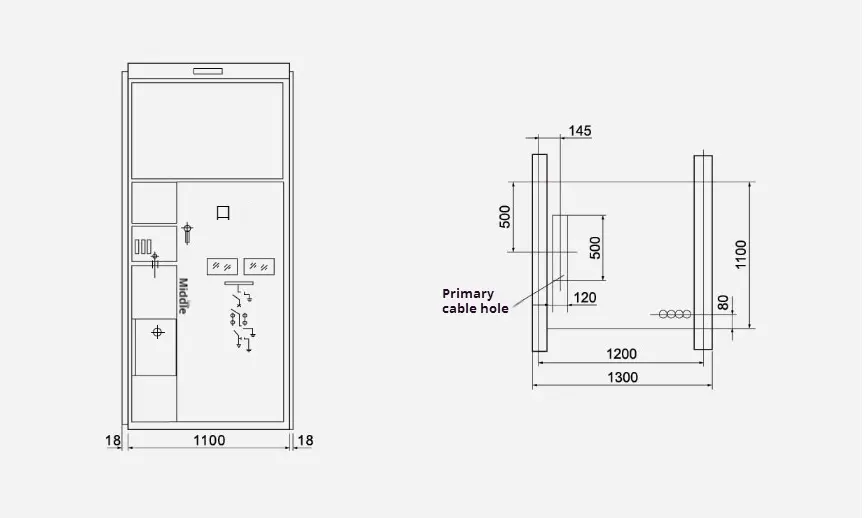

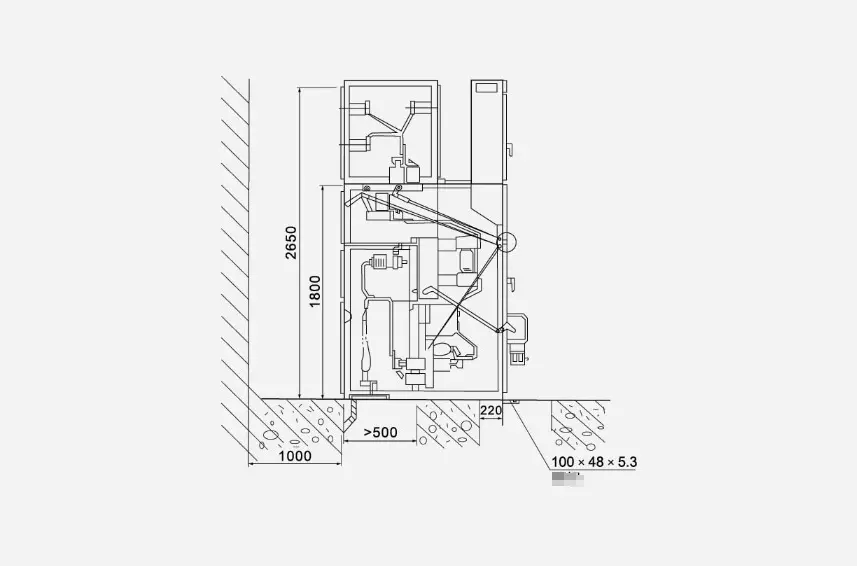

● Celkový výkres inštalácie rozmerov
