Typ škatule Fixovaný kov Uzavretý rozvádzač

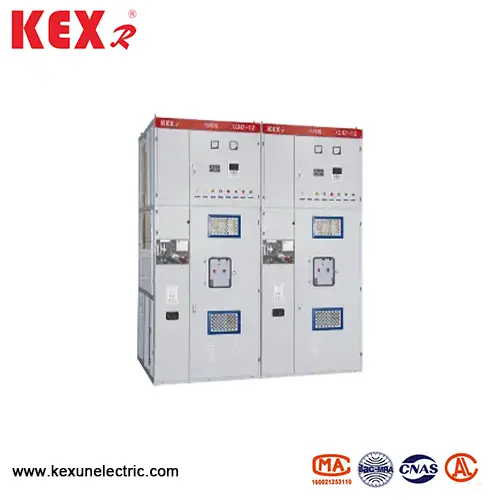

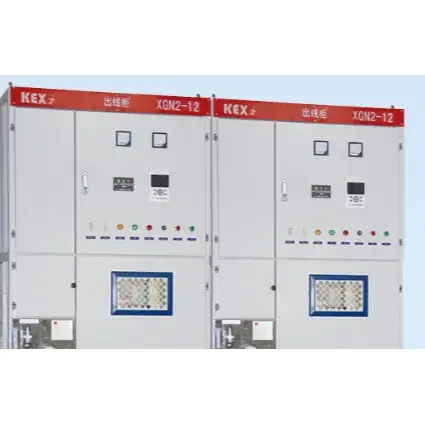

KEXUN je dobre známy výrobca prenosu a transformácie energie v Číne a jeho typu typu XGN2-12 typu Typ Fixného kovového rozvádzača sa používa ako kompletná súprava vysokorýchlostných zariadení na prijímanie a distribúciu elektrickej energie v 3-10KV s jednou zbernicou a jedinou autobusom s bypassovým systémom. Všetky indexy produktu spĺňajú požiadavky GB 3906 "3-35 kV kovového spínača kovu", technického štandardu IEC298 a „Päť prevencií“.
Model: XGN2-12
Značka : Kexr

● Používanie podmienok

▶ Okolitá teplota XGN2-12 typu typu typu typu Fix kov Uzavreté rozvádzače by mali byť

-25 ~ 40 ℃ (vnútorné)

▶ Nadmorská výška: pod 1 000 m

▶ Denná priemerná relatívna vlhkosť nie je vyššia ako 95%a priemerná priemerná relatívna vlhkosť nie je vyššia ako 90%

▶ Zemetrasenie nesmie prekročiť veľkosť 8

▶ Typ XGN2-12 typu Typ Fixného kovového rozvádzača musí byť nainštalovaný na mieste bez požiaru, výbuchu, vážneho znečistenia, chemickej korózie a násilných vibrácií.


● Technický parameter

Počet

Položka

Jednotka

Údaje

1

Menovité napätie

Kv

3,6,10

2

Maximálne prevádzkové pracovné napätie

Kv

3,5,8,9,11.5

3

Menovitý prúd

A

5 ~ 3000

4

Menovité prelomové prúd

Ten

16,20,31,5,40

5

Menovité zatváracie prúd

Ten

40,50,80 100

6

Menovité skratované dynamické stabilný prúd

Ten

40,50,80 100

7

Menovité tepelné stabilné prúd

Ten

16,20,31,5,40

8

Menovité tepelné stabilné čas

S

4

9

Ip titul


IP2X

10

Autobusový systém


Jednorazový alebo s obtokom

11

Prevádzková metóda


Elektromagnetický alebo pružinový typ skladovania energie

12

Rozmery (šírka*hĺbka*výška)

mm

1100*1200*2650 (pod 1000a)

13

Váha

Kg

1000


◆ Protirorové zariadenie

Funkciou „piatich prevencií“ je zabrániť omylu delenia a uzavretia ističa; Zabráňte deližovaniu a mylnému prepínači na zaťažení; Zabráňte uzatvoreniu uzemňovacieho spínača, keď je nabitá; Zabráňte zapnutiu uzemňovacieho spínača, keď je zatvorený; Zabráňte omylom vstupu do nabitého intervalu.

Tento typ políčka XGN2-12 Typ Fixného kovového uzavretého rozvádzača prijíma povinný režim mechanického blokovania a blokovacie zariadenie sa skladá z hlavných komponentov, ako je podpora, disk, panel, blokovacia doska, rukoväť, spojovacia tyč atď., Ktorý má charakteristiky spoľahlivého výkonu, kompletnú funkciu, jednoduchú štruktúru a pohodlnú prevádzku, čím sa dosiahne „päť preventívnych tyčí“ jednoducho a účinne:

▶ Riadiaci spínač (spínač KW) s červenou a zelenou flopom sa používa v schéme ističa, aby sa zabránilo rozdeleniu ističa a omylom

▶ Dá sa malá rukoväť vytiahnuť z polohy „Working“ a obrátiť sa na polohu „zlomenia a uzamknutia“; Otváracia a zatváracia izolačná spínač; Zabráňte prepínači odpojenia 7-zaťaženia od otvorenia a zatvárania. Reverzibilita uzamknutia a anti-lockingu má dvojité funkcie proti misoperácii, to znamená, že keď je malá rukoväť v polohe „prelomenie blokovania“, môžu sa zapínať a vypínať iba horné a dolné odpojenia, ale istič sa nedá zapnúť a vypnúť, čím sa vyhýbajú chybnému ističa.

▶ Keď sú istič a horné a dolné odpojenia v uzavretom stave a malá rukoväť je v „pracovnej“ polohe, dvere prednej a zadnej skrinky sa nedajú otvoriť, aby sa zabránilo im omylom v živej intervale vniknúť do živého intervalu

▶ Ak nie sú otvorené horné a dolné odpojenia, nemožno uzemniť spínač a malú rukoväť sa nedá zmeniť z polohy „lámania a uzamknutia“ do polohy „údržby“, ktorá môže zabrániť zaveseniu uzemňovacieho drôtu s elektrickou energiou

▶ Ak sa uzemňovací spínač neotvorí, horné a dolné odpojenia sa nedajú uzavrieť, čo môže zabrániť uzemňovaciemu drôtu v uzavretí horných a dolných odpojení.

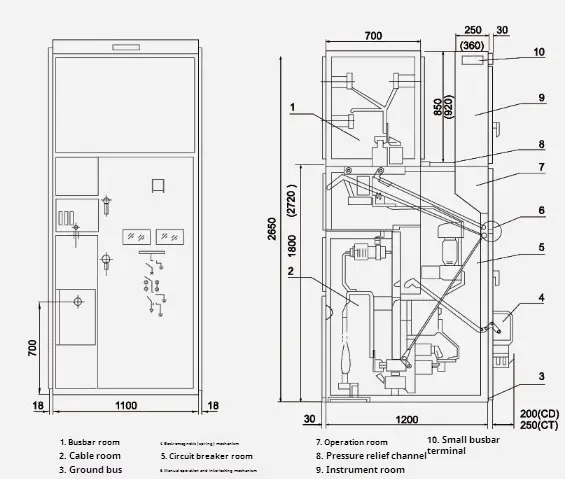

● XGN □ -12/07D OUTLINE DRAKE

Box Type Fixed Metal Closed Switchgear

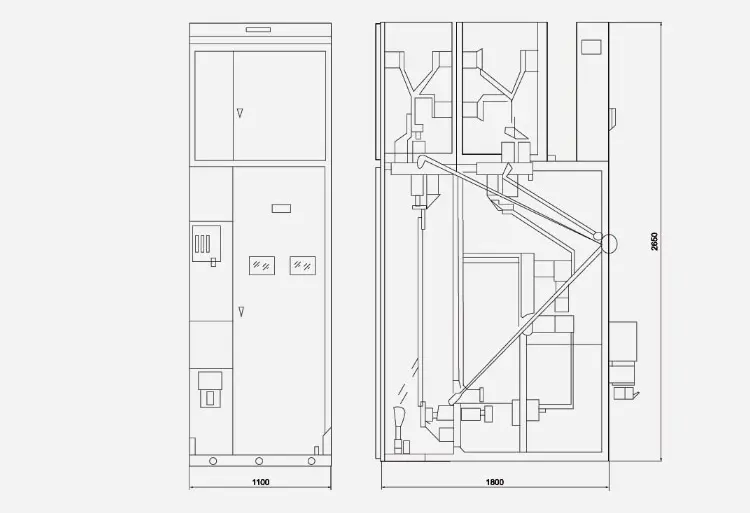

● XGN □ -12 (výstup obtokového kábla) Výkres

Box Type Fixed Metal Closed Switchgear

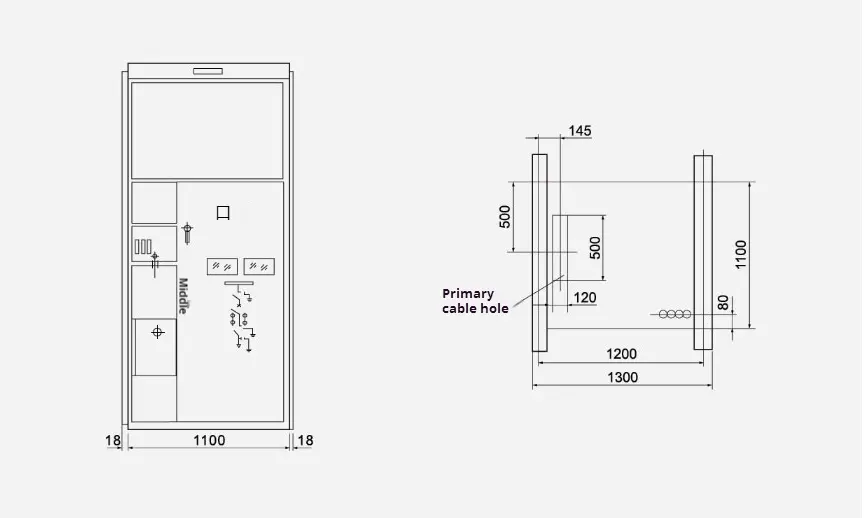

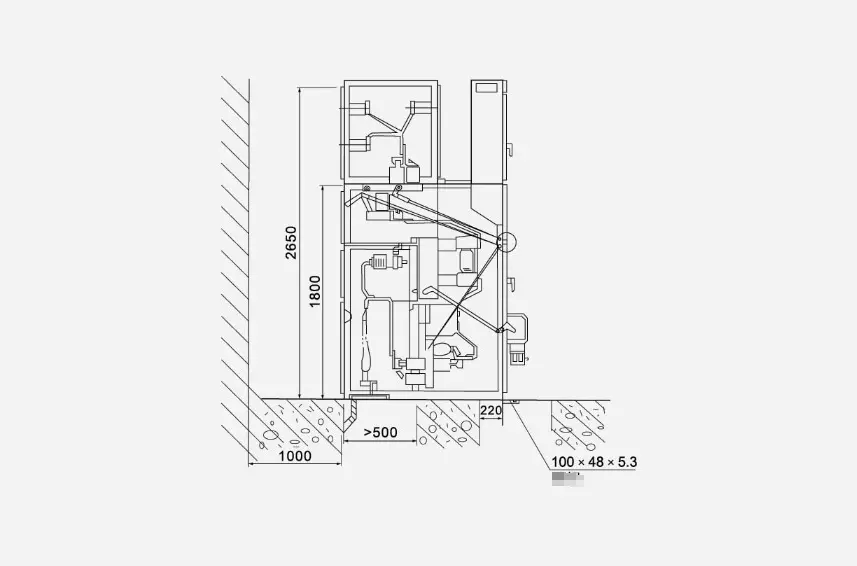

● Celkový výkres inštalácie rozmerov

Box Type Fixed Metal Closed SwitchgearBox Type Fixed Metal Closed Switchgear
