Rozvádzače HV

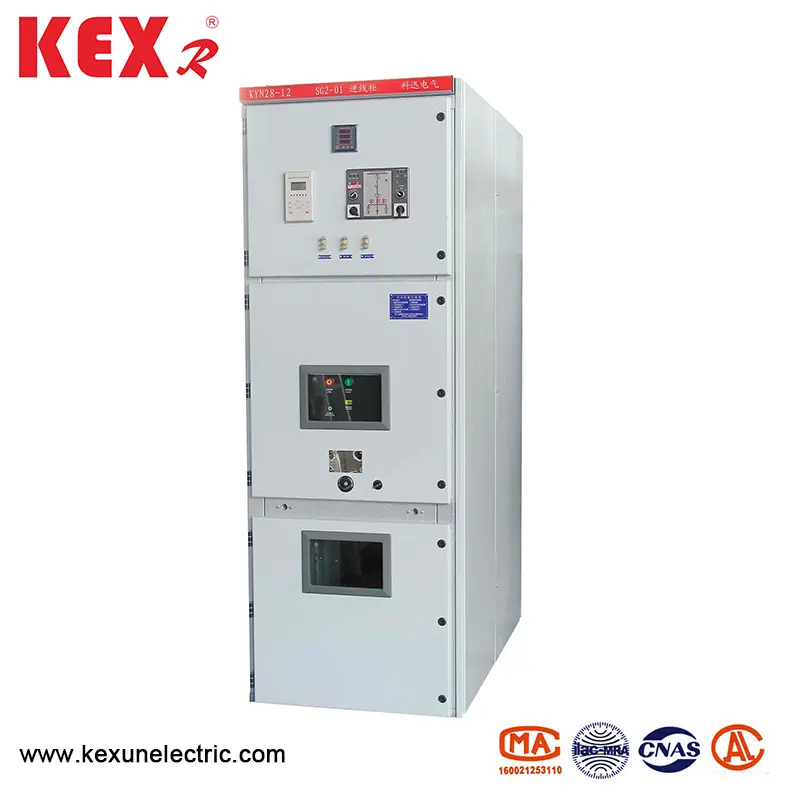

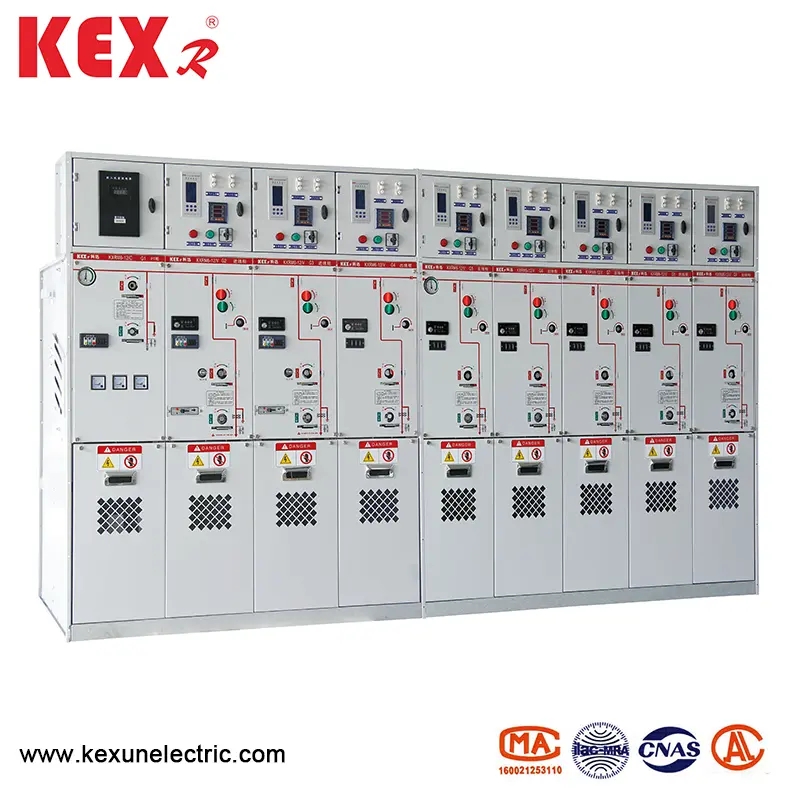

Kyn28-12 HV rozvádzače vyrába spoločnosť Kexun, výrobca v Číne. Môže realizovať inteligentné ovládanie systému a má funkcie diaľkového ovládania, telemetrie, vzdialenej komunikácie a diaľkového nastavenia. Pole Sieť je ovládaná prostredníctvom zbernice CAN s komunikačným rozhraním. Zároveň má funkciu „piatich bezpečnostných opatrení“ na realizáciu kontroly, ochrany a monitorovania obvodu.
Model: Kyn28-12
Značka: Kexr

● Používanie podmienok

▶ Teplota vzduchu: -10 ~ 40 ℃;

▶ Nadmorská výška: pod 1 000 m

▶ Vlhkosť: relatívna vlhkosť: denný priemer nižší ako 95%a priemer mesačného priemeru nie je viac ako 90%

▶ Tlak vodnej pary: Denná priemerná hodnota nie je vyššia ako 2,2 kPa a priemerná priemerná hodnota nie je vyššia ako 1,8 kPa ;; Keď teplota náhle klesne, môže sa vyskytnúť kondenzácia sprevádzaná znečistením. Tento produkt je vhodný pre nasledujúce dve podmienky prostredia, ktoré sú závažnejšie ako normálne podmienky:

(1) Kondenzácia nie je častá (v priemere nie viac ako dvakrát mesačne) a je mierne znečistená;

(2). Vo všeobecnosti nedochádza k kondenzácii (v priemere viac ako dvakrát ročne), čo je vážne znečistené

▶ Rozvádzače HV je vhodné pre drsné miesta, kde nie je nebezpečenstvo ohňa a výbuchu, a vážne znečistenie stačí na korodovanie kovov a zničenie izolácie

▶ Rozpínač HV typu Kyn28-12 je vhodný pre miesta, kde nie sú násilné vibrácie, hrbole a vertikálne sklon nepresiahnu 80.


Poznámka:

(1) Rozvádzače HV umožňuje skladovanie a prepravu pri -30 ℃

(2) Ak nadmorská výška presahuje 1 000 m, musí sa s ním zaobchádzať podľa B/2102 „Technické požiadavky na elektrické prístroje s vysokým napätím pomocou oblastí nadmorskej výšky“; Ak nadmorská výška nepresahuje 2000 m, pri nízko napätí pomocného zariadenia sa nesmú prijať žiadne opatrenia;

(3) Ak sa skutočné podmienky použitia líšia od vyššie uvedeného, ​​bude ich rokovať používateľ aj výrobca.

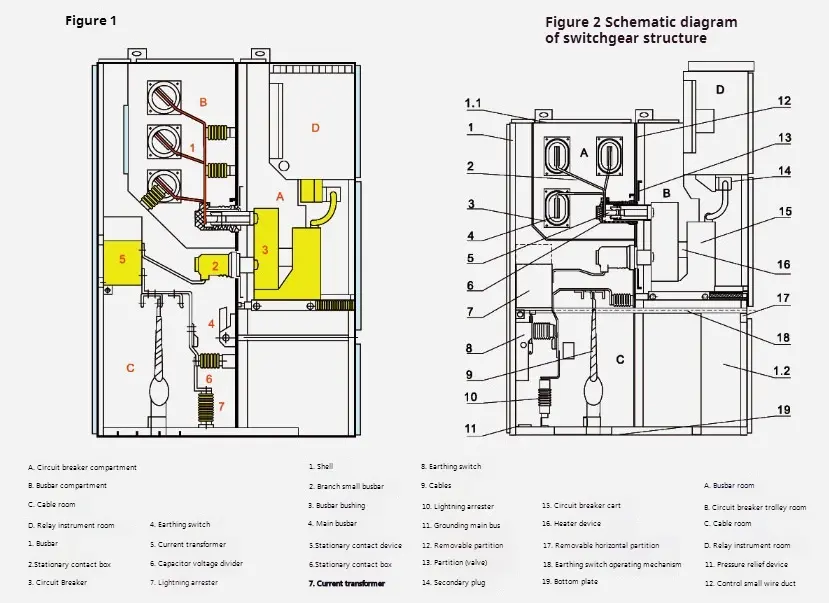

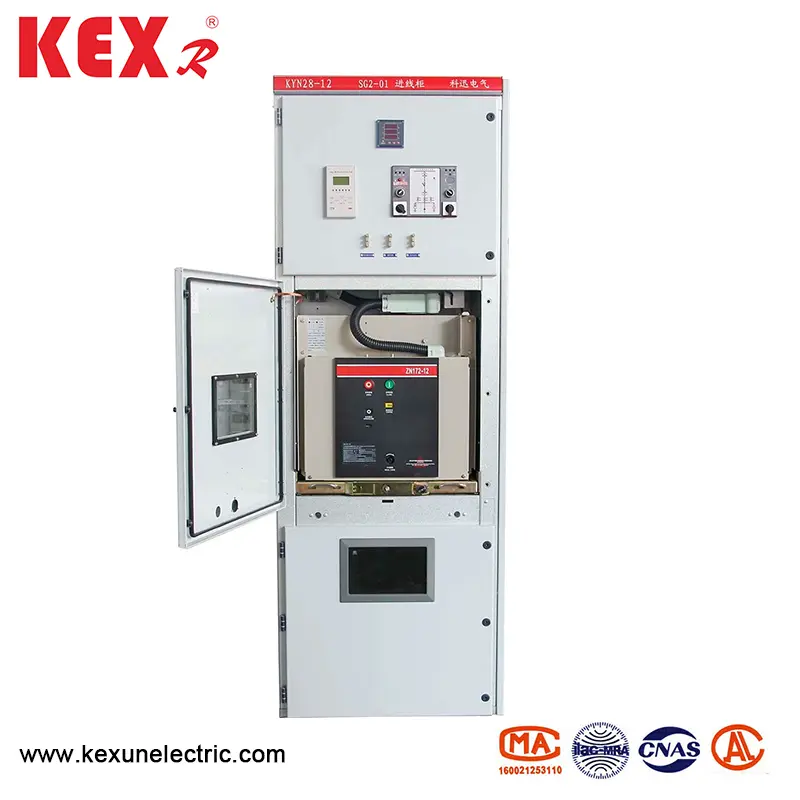

◆ Rozvádzače HV pozostáva z dvoch častí: telesa pevnej skrinky a kresliacej časti (krátka ručná bielizeň) (Schéma v časti Schematický diagram verkov rozvádzacieho rozvádzača HV). Škrupina tela skrinky rozvádzacieho srdca a klapky každej funkčnej jednotky sú priskrutkované oceľovými doskami potiahnutými z hliníka. Úroveň ochrany rozvádzacieho rozvádzača dosahuje IP4X a úroveň ochrany každej dosky oddelenia a dverí ističa je P2X po jej otvorení. Rozvádzače HV Type HV Type Kyn28-12 môžu byť vybavené VS1, Zn 12V vákuovými ručnými obvodmi a vákuovými obvodmi VD4 a VC vákuovým stykačom produkovaným spoločnosťou ABB Company. Rozvádzač je možné nainštalovať v dvojitých skrinkách, to znamená v usporiadaní back-to-back. Inštalácia a ladenie spínacej skrinky je možné vykonať vpredu, takže spínacia skrinka môže byť nainštalovaná na stenu. Najväčšou výhodou inštalácie proti stene je zachrániť podlahovú plochu. Okrem toho je možné rozvádzače HV nainštalovať bez steny, to znamená obojstranný typ údržby. Usporiadanie vnútornej štruktúry týchto dvoch je nekonzistentné a jeho výhodou je pohodlná údržba.

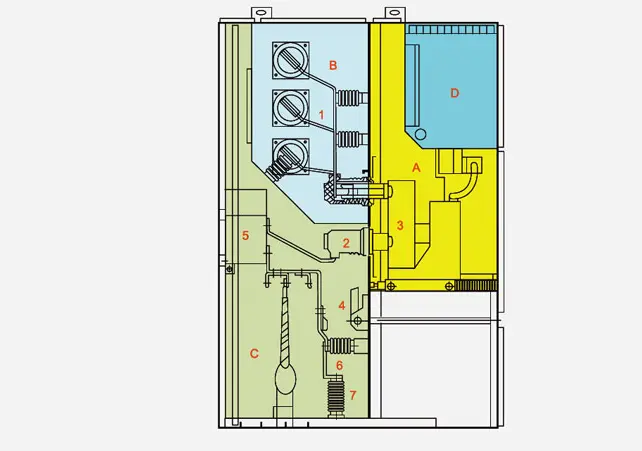

◆ Štruktúra rozvádzača HV

Hv Switchgear

◆ Prehľad Typ Kyn28-12 HV rozvádzacie rozvádzače

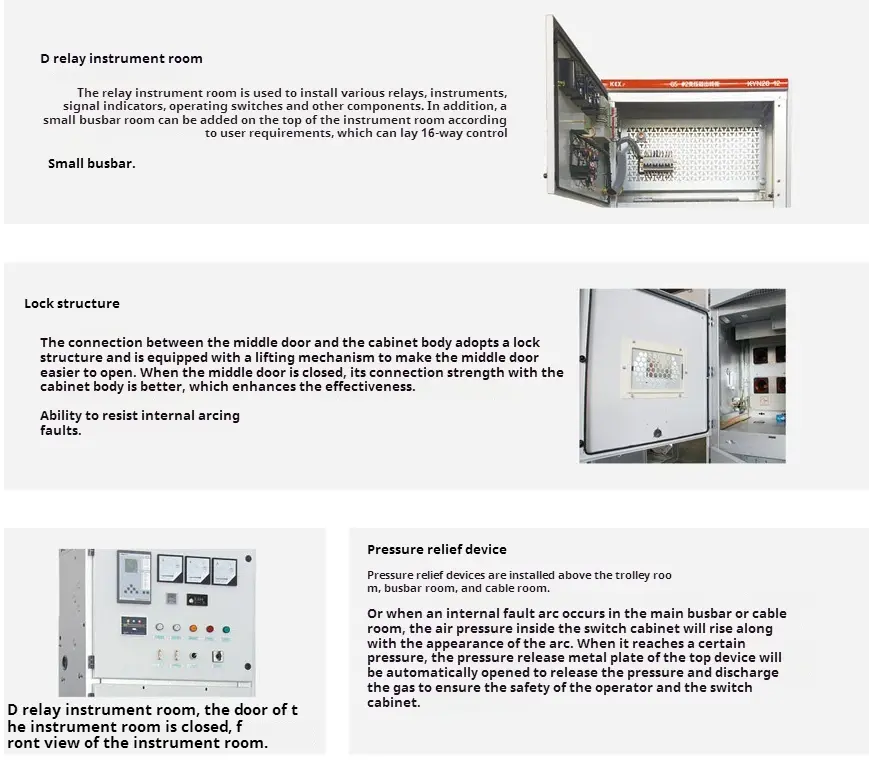

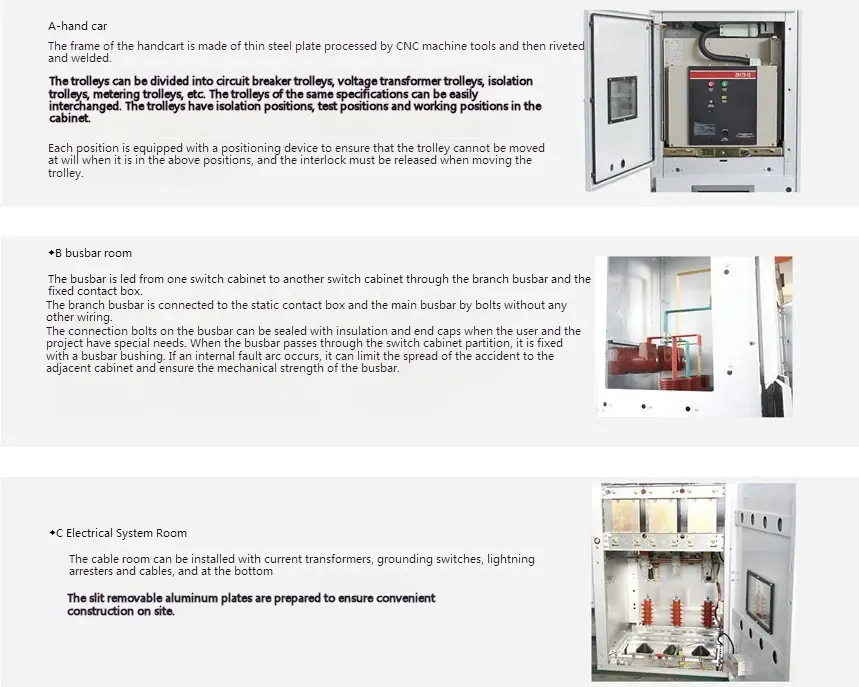

Škrabinová škrupina a rozdelenie rozvádzača HV sú vyrobené z oceľových dosiek potiahnutých z hliníka alebo oceľových dosiek skrutkovaných po spracovaní a ohýbaní CNC obrábacích strojov a zostavený spínač môže zachovať veľkosť rovnomernosti. Oceľová doska potiahnutá z hliníka má silné účinky proti korózii a antioxidácie a vyššiu mechanickú pevnosť ako rovnaká oceľová doska. Interiér rozvádzača HV je rozdelený do 1. Handcart Room 2. Pohybná miestnosť 3. Káblová miestnosť 4. RELESITOVÁ PRÍSTUPOVÁ MIESTA A SHELL každej jednotky má nezávislé uzemnenie. Dvere rozvádzača sú postriekané elektrostatickým plastom, aby ich povrchy mali výhody odporu nárazu, odolnosti proti korózii a krásneho vzhľadu (farba je možné prispôsobiť používateľmi).


◆ Shell a oddiel

Škrupina a rozdelenie rozvádzača HV typu Kyn28-12 sú vyrobené z vysoko kvalitných dovážaných dosiek z hliníka potiahnutého zinkovým oceľovými doskami, ktoré sú skrutované po ohýbaní strojovými nástrojmi CNC, takže zostavený rozvádzací rozvádzací rozvádzače si môže zachovať uniformitu vo veľkosti. Má silnú odolnosť proti korózii a oxidačný odpor a má vyššiu mechanickú pevnosť ako rovnaká oceľová doska. Rozpínač HV je rozdelený do miestnosti s ručnými miestnosťami (priehradka na istič), autobusovú miestnosť, káblovú miestnosť a miestnosť na vybavenie (nízke napätie) podľa oddielu. Škrupina každej jednotky je nezávisle uzemnená.

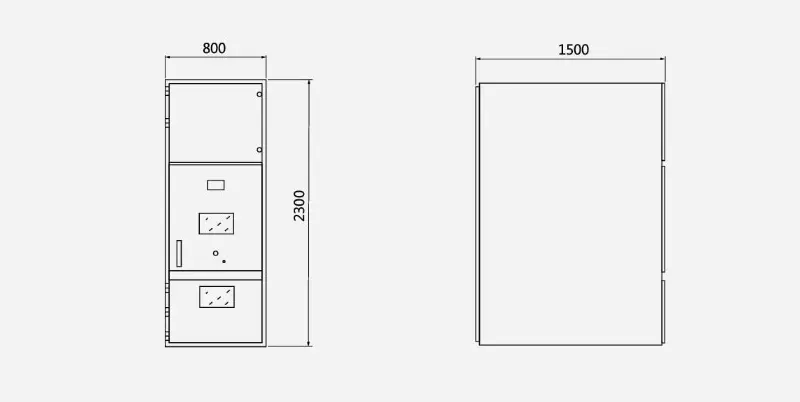

◆ Obrysové rozmery rozvádzacieho rozvádzača HV sú rovnako ako belows :

Výška (b)

2300 mm

Šírka (a)

Keď je menovitý prúd vetvej zbernice pod 1600a a skratový rozbitý prúd je 31,5KA,

800 mm

Pri menovitom prúde pobočky zbernice nad 1600a.

1 000 mm

Hĺbka

Prichádzajúci a odchádzajúca čiara kábla

1500 mm

Režijné prichádzajúce a odchádzajúce línie

1660 mm

Váha

800-1200 kg



Hv SwitchgearHv SwitchgearHv SwitchgearHv Switchgear
