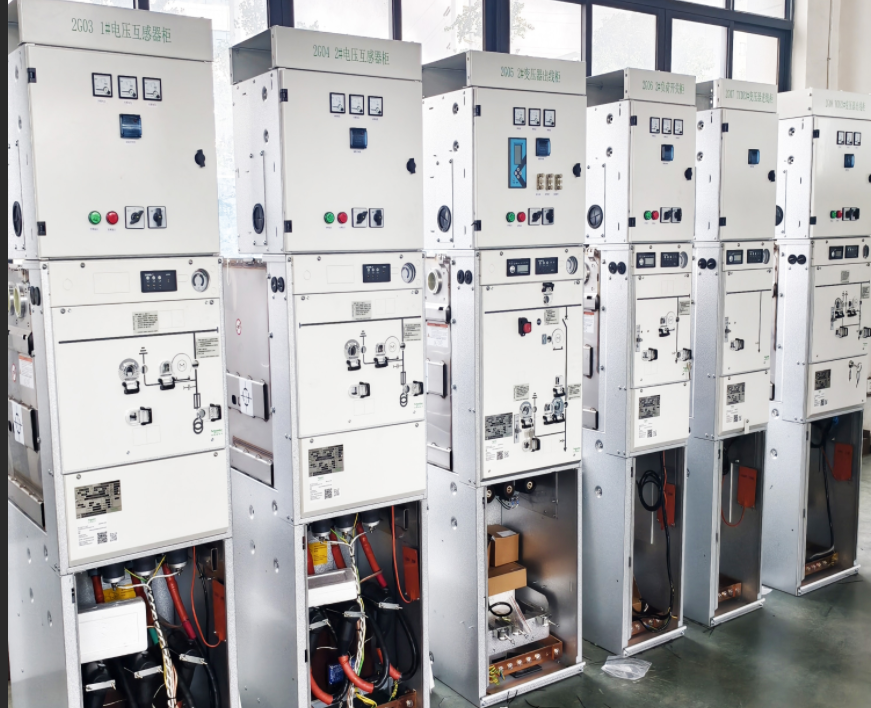

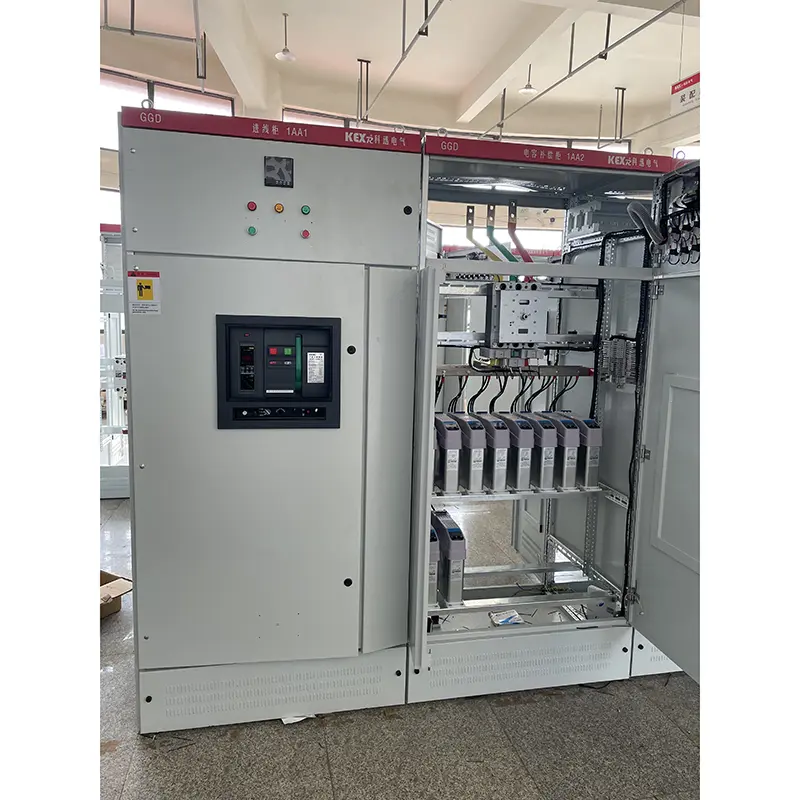

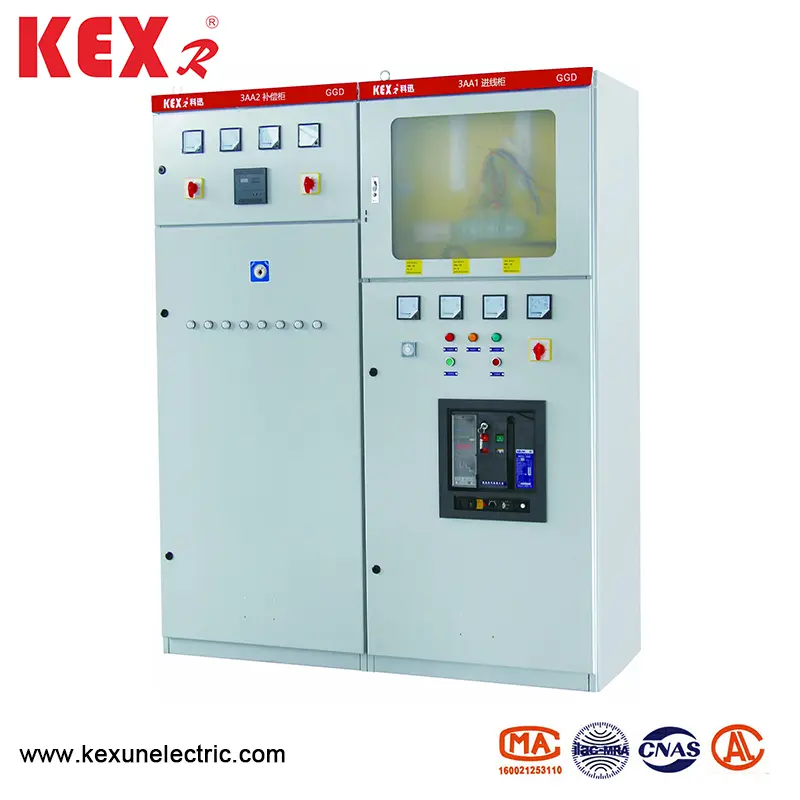

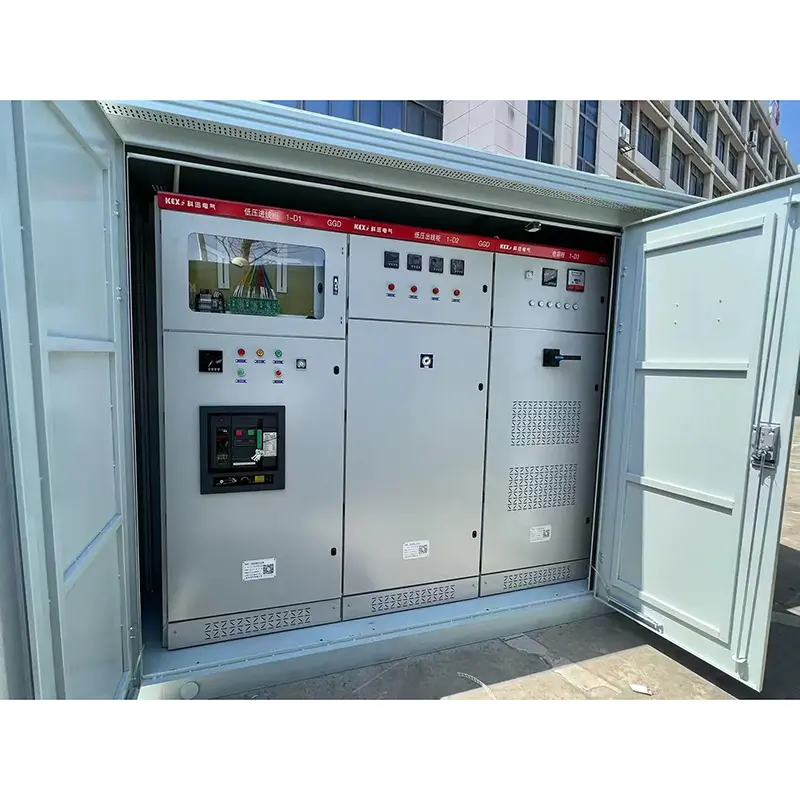

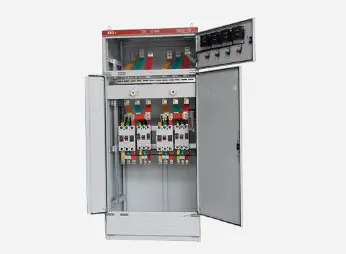

AC Distribution Distribution Cabinet

● Oblasť aplikácie

GGD AC Distribution Distribution Cabinet je nový typ distribučnej skrinky s nízkym napätím navrhnutý na princípe bezpečnosti, hospodárstva, racionality a spoľahlivosti podľa požiadaviek kompetentných nadriadených ministerstiev energetiky a väčšiny používateľov energie a dizajnérskych oddelení. Produkt má charakteristiky vysokej lámavej kapacity, dobrú dynamickú a tepelnú stabilitu, flexibilnú elektrickú schému, pohodlnú kombináciu, sériu, silnú uskutočniteľnosť, novú štruktúru a vysokú ochranu a môže sa použiť ako aktualizovaný produkt prepínača nízkeho napätia. Distribučná skrinka GGD AC s nízkym napätím je v súlade s IEC439 s nízkym napätím a ControlGear, GB7251 Nízko napätia rozvádzacích rozvádzačov a ďalších štandardov.

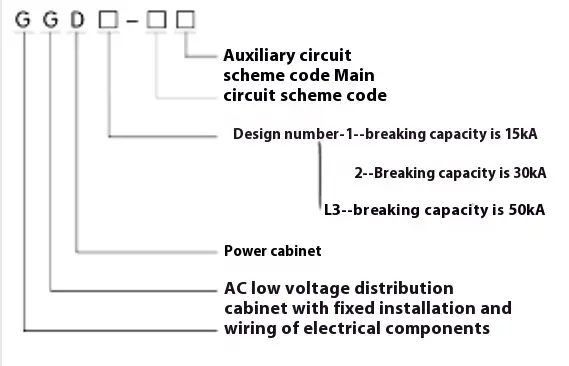

● Význam modelu

● Elektrický výkon

◆ Základné elektrické parametre

◆ Schéma hlavného obvodu

Existuje 129 schém a 298 špecifikácií pre hlavný obvod kabinetu s nízkym napätím GGD AC (s výnimkou schém a špecifikácií odvodených z funkčných zmien pomocných obvodov a zmien kontrolného napätia). Medzi nimi má GGD1 49 schém a 123 špecifikácií. GGD2 má 53 schém a 107 špecifikácií. Model GGD3 má 27 schém a 68 špecifikácií. Schéma hlavného obvodu bola vybraná vyvolaním názorov väčšiny oddelení dizajnu a použitia, ktoré zvýšili schému potrebnú elektrárňami. Menovaný prúd na 3150A, vhodný pre distribučné transformátory 2000 kVA a nižšie. Okrem toho sú navrhnuté skrinky na kompenzáciu prenosu GGJ1 a GGJ2, aby vyhovovali potrebám kompenzácie reaktívneho výkonu, so 4 schémami hlavných obvodov a celkovo 12 špecifikácií.

◆ Schéma pomocného obvodu

Návrh pomocného obvodu je rozdelený do dvoch častí: schéma napájania a schéma elektrárne. V skrinke BGD je dostatok miesta na inštaláciu sekundárnych komponentov. Zároveň spoločnosť NLS tiež vyvinula špeciálny transformátor LM23D, ktorý vyhovuje potrebám elektrární a špeciálnych používateľov pri pripevňovaní ochrany relé.

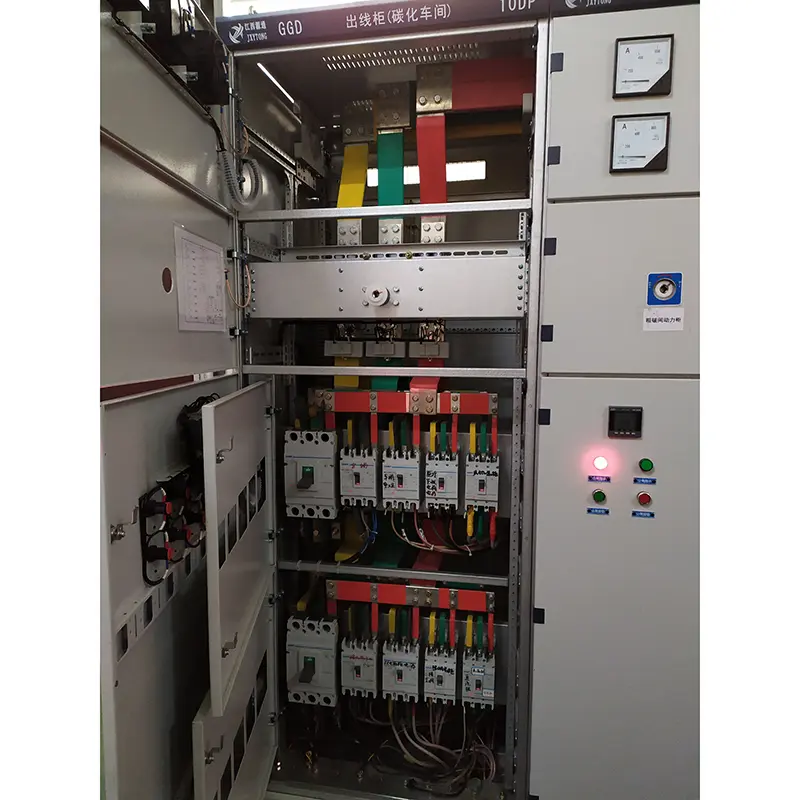

◆ Hlavný autobusový bar

Vzhľadom na pomer ceny a uskutočniteľnosť výmeny meďnatého hliníkom sa môže použiť jeden hliníkový zbernica, keď je menovitý prúd pod 1500a, a dvojitá medená zbernica sa môže použiť, keď je menovaný prúd nad 1500 A. Výrobca vyrába prototyp podľa tohto nariadenia a prejde typovým testom. Výrobca môže samozrejme nahradiť aj hliníkový zbernický autobus medenou zbernicou s rovnakou súčasnou kapacitou podľa požiadaviek používateľov. Prekrývajúce sa povrchy autobusov sú ošetrené procesom plechovky z rybníka

◆ Výber elektrických komponentov

▶ Skupina s nízkym napätím AC typu GGD AC, ktorá je v Číne, predovšetkým prijíma pokročilé elektrické komponenty, ktoré je možné v Číne vyrobiť hromadne. Podľa zásady hospodárstva a racionality sú niektoré dostupné staré výrobky, ako napríklad DZ10D a D220, vyhradené na základe úplného zváženia uskutočniteľnosti, a zastarané výrobky nie sú vybrané.

▶ Spínače nožov HD13BX a HS13BX sú špeciálne komponenty navrhnuté NLS, ktoré vyhovujú potrebám jedinečnej štruktúry skrinky BGGD. Menia prevádzkový režim mechanizmu a zachovávajú výhody starých výrobkov a sú praktickými elektrickými komponentmi.

▶ Ak oddelenie dizajnu vyberie nové elektrické komponenty s lepším výkonom a pokročilejšou technológiou podľa potrieb používateľov, distribučná skrinka s nízkym napätím AC typu GGD má dobrú flexibilitu inštalácie a vo všeobecnosti nespôsobí ťažkosti vo výrobe a inštalácii v dôsledku aktualizácie elektrických komponentov.

▶ S cieľom ďalej vylepšiť dynamickú stabilitu hlavného obvodu NLS navrhnutá ZM kombinovaná svorka zbernice a izolačná podpora pre skrinku GGD. Kôska z autobusovej tyče je vyrobená z vysokokvalitného a vysokokvalitného materiálu zliatiny PP0, ktorý má vysokú izolačnú silu, dobrý samovysvetľujúci výkon a jedinečnú štruktúru. Dá sa ľahko kombinovať do jednej svorky z autobusu alebo do svorky dvojitého zbernice iba úpravou stavebného bloku. Podpora izolácie je tvarovaný kĺbový kĺb s nízkymi nákladmi a vysokou pevnosťou, ktorý rieši defekt nedostatočnej vzdialenosti plazivosti od starých výrobkov.

● Inštalácia a použitie

Po príchode produktu na prijímacie miesto by malo najprv skontrolovať, či je balenie neporušené, a informovať príslušné oddelenia, aby našli dôvody v čase, keď sa zistia problémy. V prípade produktov, ktoré nie sú okamžite inštalované, by sa mali umiestniť na vhodné miesta podľa ustanovení normálnych podmienok používania.

◆ Inštalácia produktu

 Inštalácia výrobkov sa vykonáva podľa inštalačného schematického diagramu (pozri priložený obrázok) a používatelia a skrutky základnej kanála musia poskytovať používatelia. Ak je hlavná zbernica nainštalovaná v celom rade s pokovovaním cínu, prekrývajúci sa povrch sa musí opraviť a vyrovnať, vyčistiť, potiahnutý neutrálnou vazelínou alebo prijať iné opatrenia a potom pripevnený skrutkami.

◆ Výrobky sa musia skontrolovať a testovať na nasledujúce položky po inštalácii a pred uvedením do prevádzky.

▶ Skontrolujte, či horná farba skrinky spadla a či je skrinka suchá a čistá.

▶ Či je prevádzkový mechanizmus elektrických komponentov flexibilný a nemalo by existovať žiadne rušenie alebo nadmerná prevádzková sila.

▶ Či je vypnutie hlavných a pomocných kontaktov hlavných elektrických spotrebičov spoľahlivé a presné.

▶ Či je pomer a polarita indikácie prístroja a transformátor správny.

▶ Či je pripojenie prípojnice dobré a či izolácia podporuje, montážne diely a príslušenstvo sú pevne a spoľahlivo inštalované.

▶ Či pomocný kontakt spĺňa požiadavky, či je špecifikácia poistky poistky správna, či nastavovacia hodnota relé spĺňa požiadavky na konštrukciu a či je akcia spoľahlivá a presná.

▶ Či kontakt obvodu spĺňa požiadavky elektrického schematického diagramu.

▶ Či systém ochranných obvodov spĺňa požiadavky.

▶ Použite 500-volt megohmmeter na meranie hodnoty odporu izolácie najmenej 1 megohmmeter.

◆ Preventívne opatrenia pre použitie

(1) Tento produkt nie je nainštalovaný proti stene, prevádzkovaný na jednej strane (predná strana) a udržiavaný s dvojitými dverami. Iba kvalifikovaní odborníci môžu vstúpiť alebo otvoriť alebo otvoriť kanál údržby produktu a dvere skrinky na prevádzku, kontrolu a údržbu.

(2). Vzduchový spínač po mnohokrát urobí hlavné kontaktné miestne popáleniny a vytvorí uhlíkové látky, zvýši kontaktný odpor, by mala byť pravidelnou údržbou a opravou vzduchového spínača podľa jeho prevádzkových pokynov.

◆ Výrobca poskytne pri dodávke nasledujúce dokumenty a príslušenstvo:

▶ Zoznam balenia

▶ Produktový certifikát

▶ Pokyny na použitie

▶ Správa o teste v továrni

▶ Relevantné elektrické výkresy

▶ Klávesy na dvere skrinky, prevádzkové rukoväte a náhradné diely uvedené v zmluve.

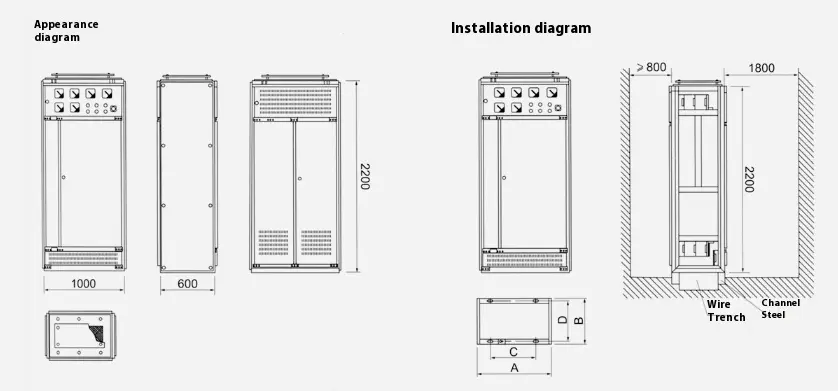

● Obrys a inštalačná schematická schéma skrinky Distribučnej skrinky s nízkym napätím GGD
