Prepínače s nízkym napätím rozvodu výkonu

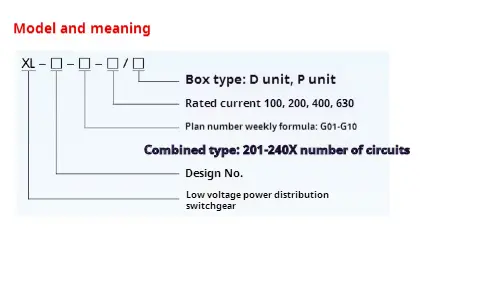

● Význam modelu

● Používanie podmienok

◆ Spínač rozvádzacieho rozvádzača napätia XL-21 by mal nainštalovať v nadmorskej výške menšej ako 2000 metrov.

◆ Teplota okolia a teplota okolitého vzduchu nie sú vyššie ako +40 ℃, ale priemerná teplota nie je vyššia ako +35 ℃ a teplota okolitého vzduchu nie je nižšia ako -100 ° C v 24 -hodinovom období.

◆ Vo vzduchu nesmie existovať nadmerný prach, kyselina, soľ, korozívny a výbušný plyn. Relatívna teplota nesmie prekročiť 50% pri najvyššej teplote +40 ℃ a pri najnižšej teplote je povolená vyššia relatívna teplota, napríklad 90% pod +20 ℃. Malo by sa uvažovať o tom, že všeobecná kondenzácia sa môže občas vyskytnúť v dôsledku zmien teploty.

◆ Ak majú používatelia osobitné požiadavky, môžu rokovať s výrobcom.

● Navrhnite funkcie

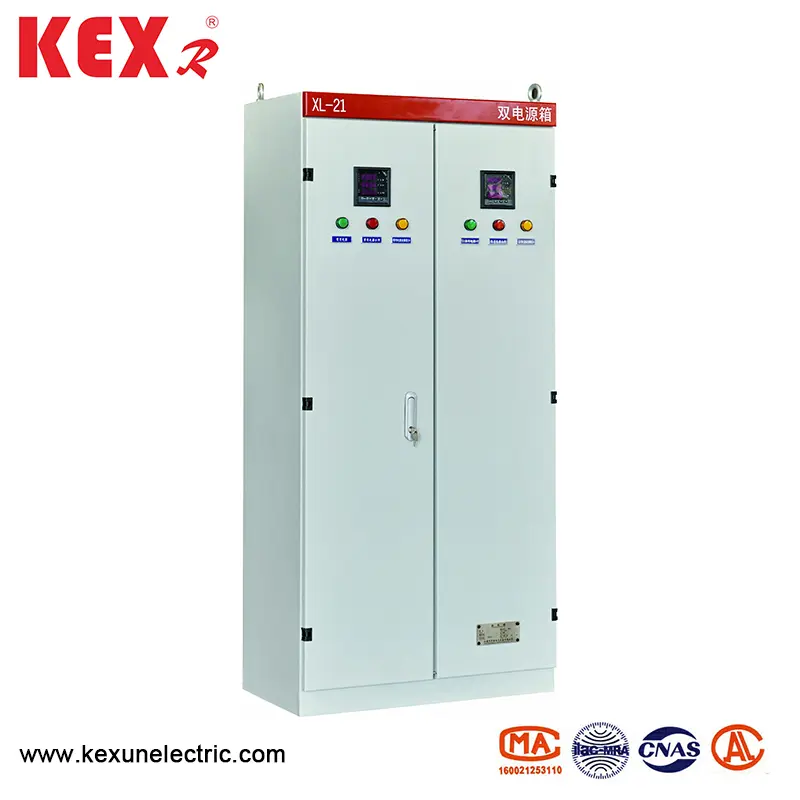

◆ Spínač rozvádzacieho rozvádzača XL-21 Nízke napätie je namontovaný na podlahe a môže byť priamo nainštalovaný pod transformátor. Telo rozvádzača je vyrobené z vysoko kvalitnej oceľovej dosky zváranej alebo zostavenej a prevádzková rukoväť noža je inštalovaná na pravom stĺpci pred rozvádzačom, ktorý sa dá použiť na prepínanie napájania. Voltmeter je nainštalovaný pred skrinkou na distribúciu napájania. Označuje napätie zbernice. Pred skrinkou na distribúciu energie sú dvere. Po otvorení dverí je vystavené všetky zariadenia v skrinke na distribúciu energie, ktoré je vhodné na údržbu. Táto skrinka na distribúciu energie prijíma nové komponenty navrhnuté Čínou, ktorá má charakteristiky kompaktnej štruktúry, pohodlnej údržby a flexibilnej kombinácie schém obvodu. Distribučný box napájania je vybavený ističom ako ochrana skratu a pred dverami je možné nainštalovať tlačidlo prevádzky.

◆ Režim prevádzky: Manuál.

◆ Režim inštalácie: vertikálna inštalácia

◆ Režim zapojenia: pevné zapojenie

● Technické parametre rozvádzacieho rozvádzacieho rozvodu napätia XL-21

● Inštalácia a používanie rozvádzacieho rozvádzacieho rozvodu napätia XL-21

◆ Distribučný box energie je možné zabaliť a prepravovať až po absolvovaní inšpekcie. Keď produkt príde do cieľa, najskôr začiarknite, či je políčko dokončené. Ak distribučný box napájania nie je okamžite nainštalovaný, uložte produkt na suchom a čistom mieste.

◆ Distribučný box napájania môže byť nainštalovaný podľa inštalačného výkresu a užívateľ musí poskytnúť základný kanál oceľ a skrutky. Ak je kábel odchádzajúci, užívateľ pochuje základnú drážku a priekopu kábla mimo spodnej pasty.

◆ Po inštalácii alebo prepracovaní distribučnej skrinky napájania sa musí pred vložením do prevádzky skontrolovať a testovať séria položiek.

(1) Skontrolujte, či vnútorné elektrické vybavenie a zapojenie zodpovedajú schematickej schéme.

(2) Skontrolujte a prevádzkujte prepínač niekoľkokrát, aby ste zistili, či je flexibilný a normálny.

(3) Skontrolujte a otestujte, či sú všetky merače a relé presné.

● Pokyny na objednávku

Dokumenty a príslušenstvo poskytnuté spoločnosťou Kexun pri dodávke.

▶ Zoznam dodávok.

▶ Produktový certifikát.

▶ Správa o inšpekcii v továrni.

▶ Popis produktu

▶ Primárny systémový diagram, Schematický diagram riadenia a diagram sekundárneho zapojenia.

▶ Klávesy na dvere skrinky, prevádzkové rukoväte a náhradné diely uvedené v zmluve.

▶ Pokyny na použitie hlavných komponentov
