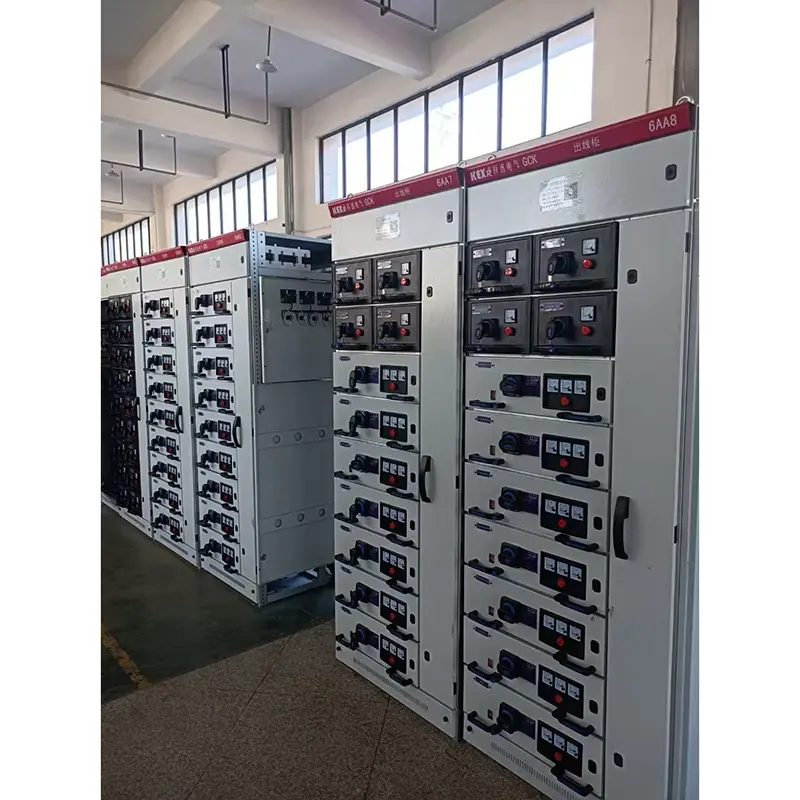

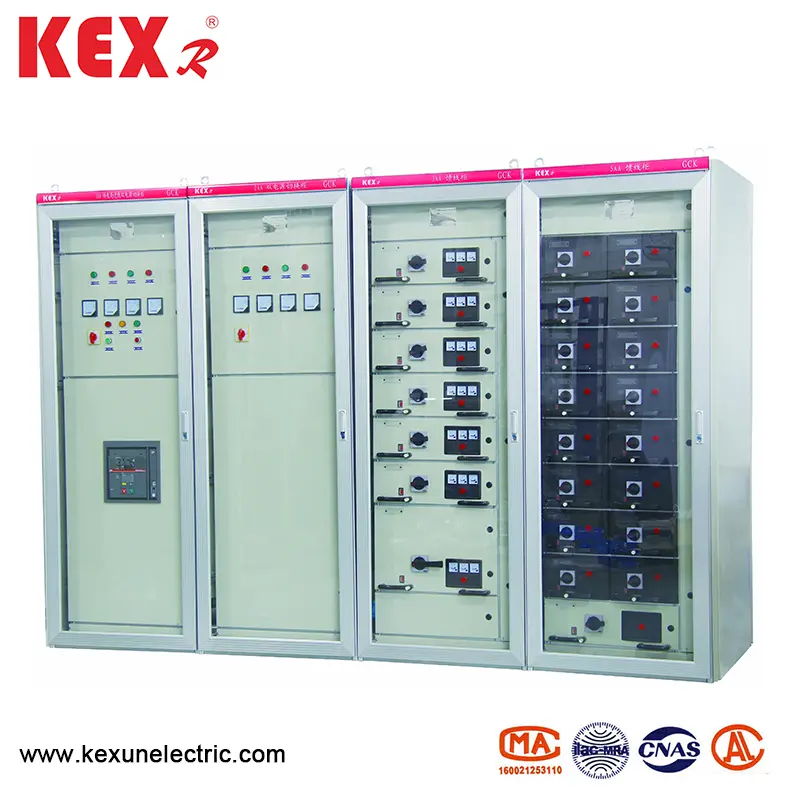

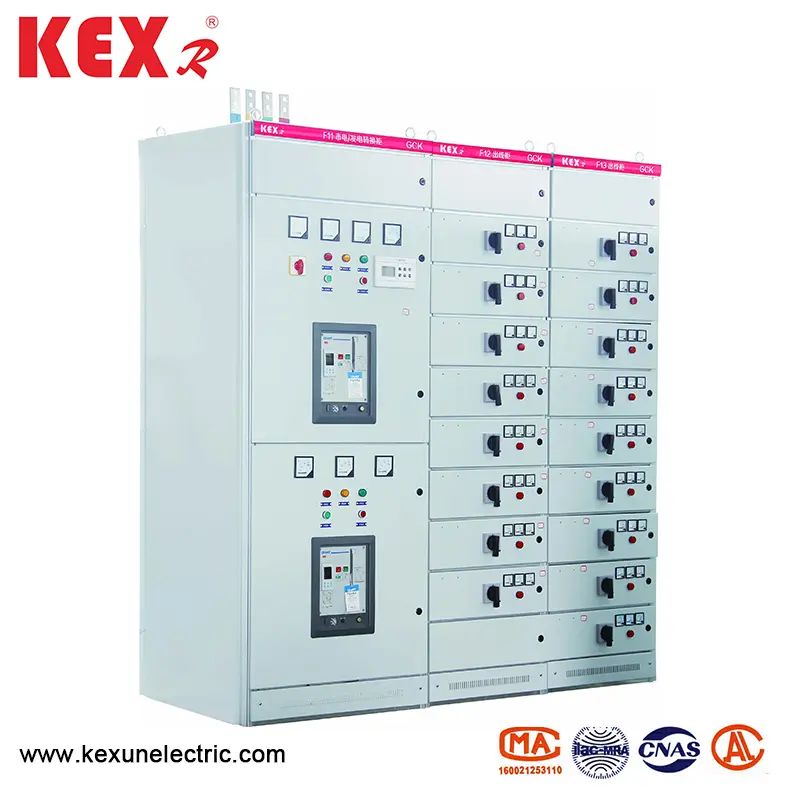

Rozvádzače s nízkym napätím

● Charakteristiky produktu

Tento rozvádzací rozvádzače s nízkym napätím má výhody vysokej lámavej kapacity, dobrú dynamickú a tepelnú stabilitu, pokročilú a primeranú štruktúru, praktickú elektrickú schému, sériu, silnú všestrannosť, ľubovoľnú kombináciu rôznych schém jednotiek, viac obvodov obsiahnutých v jednom rozvádzačovom priestranstve, šetrení podlahovej plochy, vysokej úrovne, bezpečnosti a spoľahlivosti, pohodlnej údržby a tak na. Tento produkt je v súlade so štandardom IEC439 NEMAICS2-322 a tiež v súlade s GB7251-87 „Nízko napätia rozvádzacie rozvádzače“ Národný štandard a ZBK36001-89 „Nízkopätie s vypínaním rozvádzačov“ Profesionálny štandard pre rozvádzacie rozvádzače "

● Hlavné technické parametre

● Architektonická funkcia

Základný rozvádzací rámec rozvádzača nízkeho napätia je zostavená štruktúra. Všetky konštrukčné časti rozvádzacieho rámu sú navzájom spojené skrutkami, aby sa vytvorili základný rám. Potom sa podľa potreby pridávajú dvere, usmernenie, priečky, zásuvky, montážne konzoly, bary zbernice a elektrické komponenty na zostavenie úplného rozvádzača. Tento rozvádzač LV má nasledujúce vlastnosti:

▶ 1. Rám je vyrobený z profilovanej ocele, umiestnenej trojrozmernou rohovou doskou a skrutkovaný bez zváracej štruktúry, čím sa zabráni deformácii zvárania a stresu a zlepšuje presnosť inštalácie.

▶ 2. Montážne otvory rámcov a častí sa menia podľa modulu E = 20 mm.

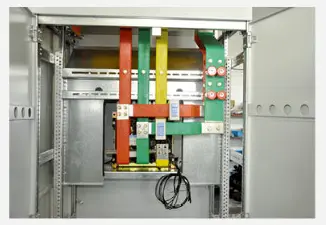

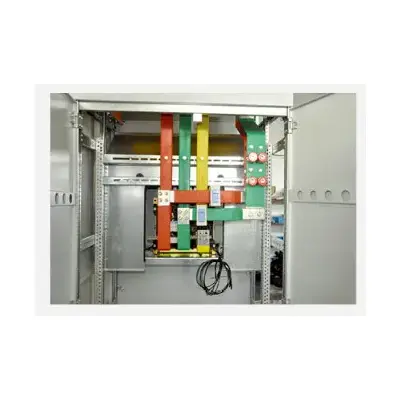

▶ 3. Vnútorné konštrukčné časti sú pozinkované. Po motivovaní a fosfátovaní je vonkajší povrch postriekaný elektrostatickým epoxidovým práškom. 4. V prichádzajúcich rozvádzačoch napájania (PC) je horná horizontálna plocha autobusu a spodná časť horizontálnej oblasti autobusu je miestnosť ističa. Púmiky môžu byť vybavené domácimi sériami DW15C, ME a ďalších a môžu byť vybavené rôznymi ističmi vyrábanými zahraničnými elektrickými spoločnosťami podľa potrieb používateľov, ako sú napríklad ističe série F produkované spoločnosťou ABB Company a inteligentnými ističmi. Všeobecne platí, že jednotka PC má hlavný obvod (vrátane spojky zbernice) s obrátenými radmi. Ak je menovitý prúd 630a-1600a, zaberá rozvádzače s celkovou veľkosťou 800 × 1000 × 2200 (výška hĺbky x hĺbka x). Hlavný obvod bez obratu zaberá rozvádzače s vonkajším rozmerom 800 × 800 × 2000 (šírka, hĺbka a výška). Ak je menovitý prúd medzi 1600a-3150A, zaberá rozvádzače s celkovou veľkosťou 1000 × 1000 × 2200 (výška hĺbky x hĺbka x). Neexistuje žiadny hlavný rozvádzač, ktorý by sa otočil. Ak je menovitý prúd 1600a-3150A, zaberá rozvádzací rozvádzač s vonkajším rozmerom 1000 × 1000 × 220 (šírka x hĺbka x výška). Hlavný obvod bez obratu zaberá rozvádzač s vonkajším rozmerom 1000 × 800 × 2200 (výška hĺbky x šírka x).

▶ 4. Štruktúra rozvádzača podávača napájacieho centra (PC) je podobná štruktúre prichádzajúceho rozvádzača. Ak je napájací prúd 630A-1600A, rozvádzače 1000 × 1000 × 2200 (šírka x hĺbka x výška) môže byť vybavený dvoma slučkami, ktoré sú usporiadané hore a dole.

▶ 5. Spivné stredisko riadenia motora (MCC) má dva typy: rozvádzacie rozvádzače namontované na stenu a rozvádzače namontované na stenu, z ktorého horná časť je horizontálna plocha prípojnice a plocha funkčnej jednotky zásuvky je pod horizontálnou plochou prípojky, ktorej šírka je 600 mm a výška oblasti funkčnej jednotky zásuvky je 1840 mm. Keď je telo rozvádzače namontované na stenu, ľavá časť rozvádzača je funkčná plocha jednotky a správna časť má oblasť káblov s 200 mm. Celkové rozmery rozvádzača sú 800/500/2200 (šírka/hĺbka/výška). Keď je rozvádzač nainštalovaný od steny, šírka rozvádzača je 600 mm a oblasť výstupu kábla je na zadnej strane rozvádzača. Celkové rozmery rozvádzača sú 600 × 800 (1000) × 2200 (šírka x hĺbka x výška). Existujú dva druhy hĺbok rozvádzača: 800 a 1000. Navrhujeme, aby používatelia zvolili rozvádzač s hĺbkou 1000, aby boli v súlade s hĺbkou rozvádzača PC. Ak je zásuvka vytiahnutá z rozvádzača, živá časť v rozvádzačoch nie je odkrytá, čo je bezpečné a spoľahlivé.

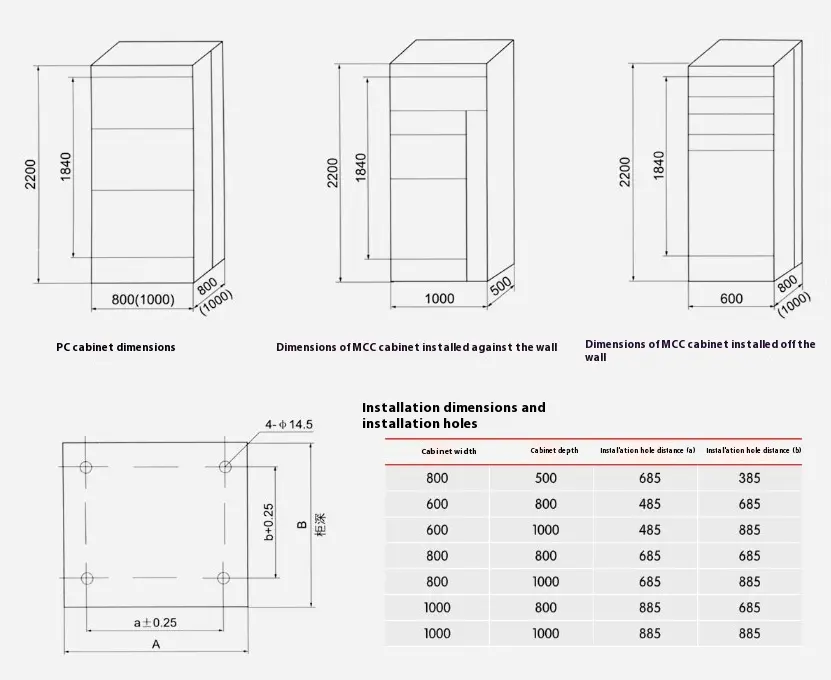

● Celkové rozmery prepínača LV, rozmery inštalácie

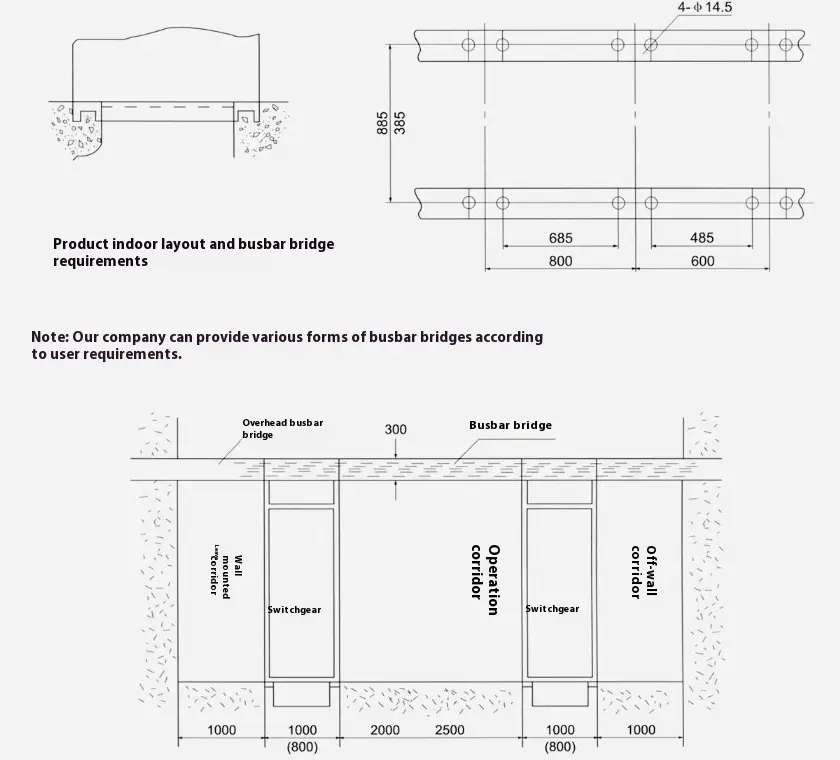

● Schematický diagram základnej inštalačnej inštalačnej inštalačnej nadácie s nízkym napätím

● UPOZORNENIE

▶ Pri inštalácii tohto produktu by mala byť horizontálna čiara medzi rozvádzačmi nízkeho napätia pevne a spoľahlivo pripojená.

▶ Dvere tohto produktu majú vzájomnú funkciu s hlavným spínačom, to znamená, že dvere sa dajú otvoriť iba pod podmienkou zlyhania energie. Druhou stranou tohto produktu je utesňujúca doska skrutky, ktorá nemá žiadnu vzájomnú funkciu s hlavným spínačom. Preto odpojte napájanie pri rozobraní bočnej dosky tohto produktu na údržbu.

▶ Neprofesionáli by nemali otvoriť rozvádzač na údržbu.
